Termografia elétrica: como identificar falhas e prevenir panes em instalações
O que é termografia elétrica e por que ela é importante?
A termografia elétrica é uma técnica de inspeção que utiliza câmeras termográficas para identificar variações de temperatura em componentes de uma instalação elétrica.
Essa técnica permite a observação da distribuição térmica em painéis, quadros, conexões, barramentos, cabos e equipamentos elétricos, inclusive durante a operação, quando as condições de segurança permitem.
A imagem térmica, no entanto, não deve ser interpretada isoladamente.
A câmera registra uma temperatura aparente, mas a conclusão sobre a existência de uma anomalia depende de uma análise técnica que considera o componente, a carga elétrica, as condições de operação e o ambiente.
Regiões com temperatura elevada são sinais para investigação, mas não constituem um diagnóstico definitivo.
O que os pontos quentes podem indicar
Áreas mais intensas na imagem térmica, conhecidas como pontos quentes, podem indicar mau contato, conexão inadequada, resistência elevada, desequilíbrio de carga ou sobrecarga.
Esses pontos podem estar presentes em terminais, barramentos, disjuntores, fusíveis, cabos e outros elementos do sistema elétrico.
Se não forem tratados, podem causar degradação de materiais, interrupções inesperadas, danos a equipamentos e aumento do risco operacional.
A interpretação precisa deve considerar o contexto.
Diferenças de temperatura entre fases ou componentes equivalentes podem ser mais relevantes do que uma leitura elevada em um único ponto sem referência.
A criticidade não é definida apenas pela cor na imagem, mas pela função do equipamento, intensidade da anomalia, tendência de evolução e condições de segurança para intervenção.
Termografia é uma técnica de inspeção que identifica variações anormais de temperatura em componentes elétricos.
Por que a inspeção é importante
A termografia revela sinais térmicos que podem não ser perceptíveis em inspeções visuais convencionais, apoiando a manutenção preditiva e preventiva.
A identificação antecipada de falhas potenciais permite organizar a avaliação do sistema, definir prioridades de correção e reduzir a dependência de manutenções corretivas emergenciais.
O objetivo é acrescentar uma evidência técnica útil ao diagnóstico da instalação.
Entre os principais benefícios estão:
- Identificação antecipada de aquecimentos anormais
- Apoio à prevenção de panes e desligamentos inesperados
- Redução do risco de danos progressivos em equipamentos elétricos
- Aumento da confiabilidade e segurança operacional
- Melhor planejamento das intervenções de manutenção
- Continuidade das atividades de indústrias, empresas, condomínios e instituições
- Geração de registros que ajudam a acompanhar a condição dos componentes ao longo do tempo
A inspeção pode ser aplicada em grandes consumidores de energia, subestações e instalações de média e alta tensão, desde que o escopo seja definido conforme as características do sistema e os procedimentos de segurança aplicáveis.
Em instalações corporativas e industriais, o resultado tende a ser mais útil quando integrado ao histórico de manutenção, aos diagramas elétricos, às condições de carga e às recomendações técnicas dos responsáveis pela operação.
Informação térmica precisa de análise técnica
Uma imagem colorida, por si só, não substitui um laudo ou uma decisão de engenharia.
A avaliação adequada envolve a identificação dos componentes, o registro das condições encontradas, a comparação dos padrões térmicos e a classificação das anomalias conforme sua relevância técnica.
Também é importante documentar o ponto inspecionado com registro fotográfico e descrição clara da recomendação, especialmente quando houver necessidade de correção, reaperto, substituição, redistribuição de carga ou investigação complementar.
A WV Elétrica e Serviços Ltda atua desde 2018 em engenharia elétrica e oferece inspeções com instrumentos calibrados, equipe habilitada e procedimentos alinhados às normas NR-10 e NR-35.
A empresa atende instalações em nível nacional e pode estruturar a entrega de forma presencial ou remota, de acordo com o escopo aplicável.
Para definir quais equipamentos devem ser avaliados e como os achados devem ser tratados, é recomendável consultar a WV Elétrica e alinhar previamente as condições técnicas e de segurança da instalação.
Como funciona a inspeção termográfica na prática?
A inspeção termográfica começa antes da captura das imagens.
O primeiro passo é compreender a instalação, seu regime de operação e os pontos que precisam ser avaliados.
A partir dessas informações, são definidos os equipamentos, circuitos e componentes prioritários, como painéis, quadros elétricos, conexões, barramentos, cabos e outros equipamentos elétricos.
Essa preparação ajuda a direcionar a vistoria e a registrar as condições observadas de forma organizada.
Também é importante considerar o estado operacional do sistema no momento da inspeção.
A carga elétrica, o acesso aos componentes, as condições ambientais e os procedimentos de segurança influenciam a leitura das imagens.
Por isso, a termografia não deve ser tratada como uma simples fotografia de calor: a imagem precisa ser analisada em conjunto com as características do circuito, o funcionamento do equipamento e os sinais visuais ou operacionais identificados durante a vistoria.
Captura das imagens térmicas

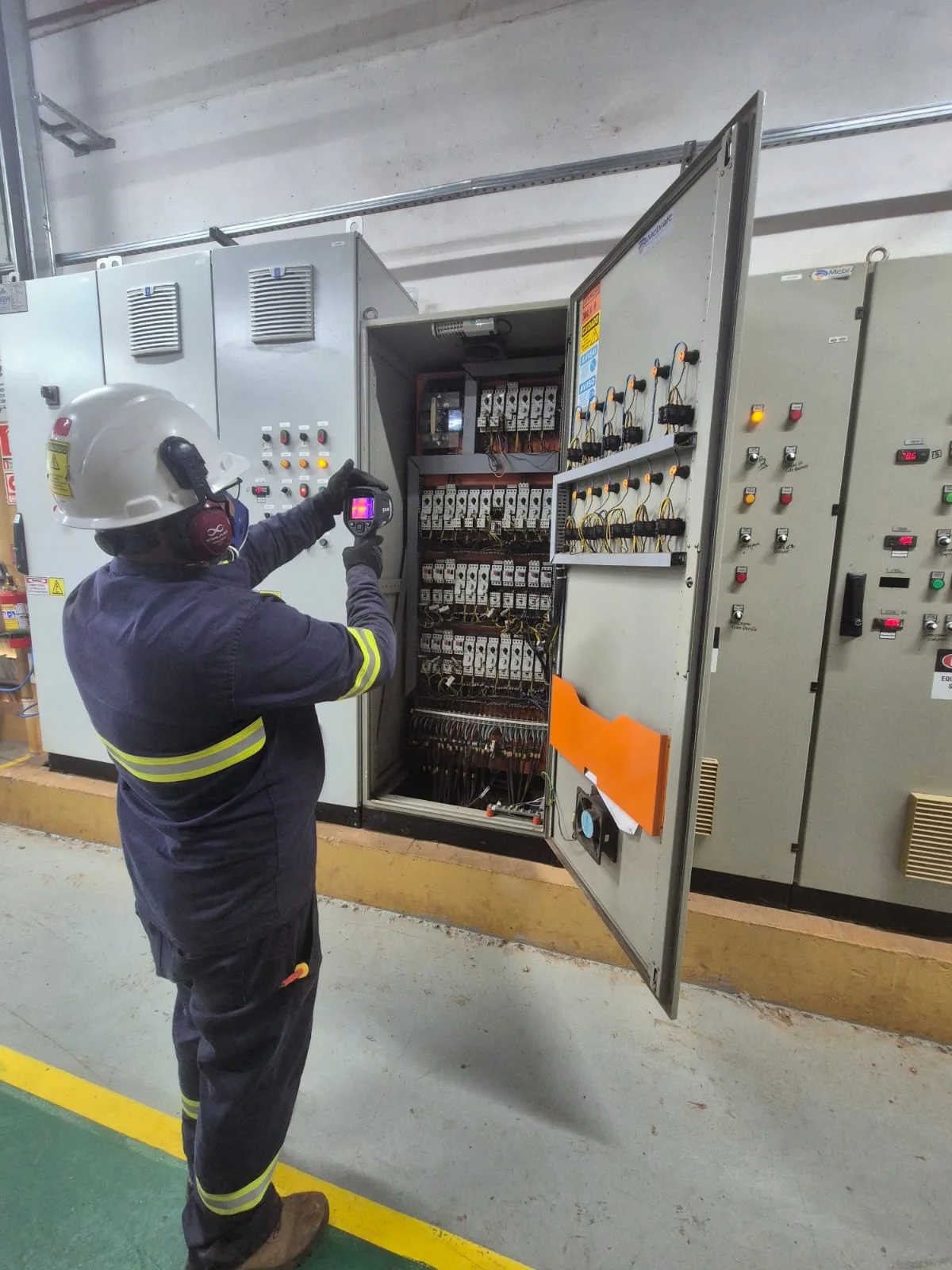

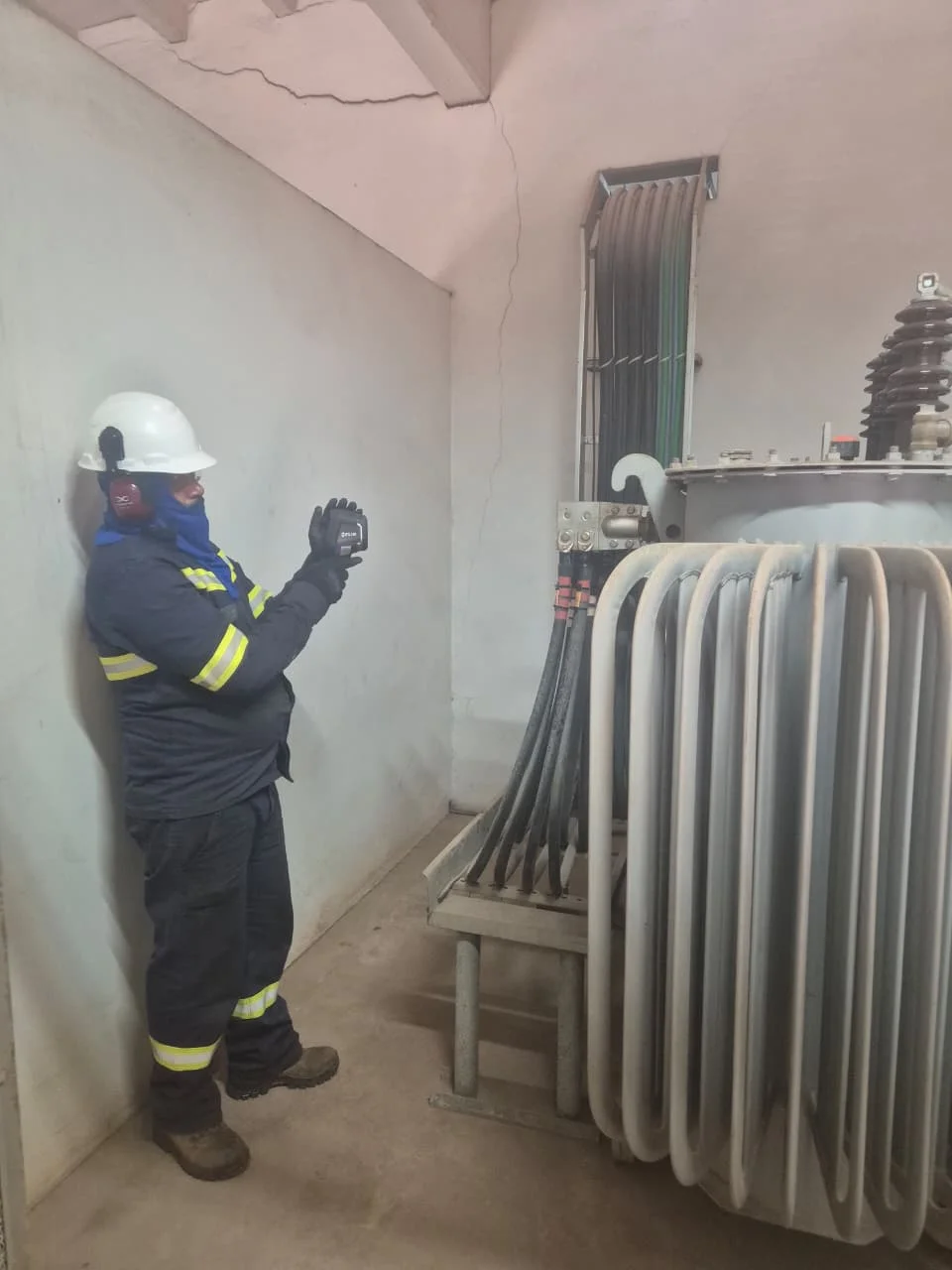

Na etapa de campo, são utilizadas câmeras termográficas de alta sensibilidade térmica para registrar a distribuição de temperatura nos componentes avaliados.
A câmera evidencia diferenças térmicas que podem não ser percebidas em uma inspeção visual convencional.
A captura deve abranger tanto a imagem térmica quanto o registro fotográfico correspondente, permitindo relacionar a anomalia observada ao componente específico.
Sempre que as condições de segurança permitirem, a equipe pode realizar uma vistoria dinâmica com o sistema em operação.
Essa abordagem possibilita observar gradientes anormais de temperatura durante o funcionamento real da instalação, sem depender exclusivamente de uma avaliação com o circuito desligado.
A operação, porém, deve respeitar os procedimentos aplicáveis e os limites de segurança definidos para a atividade.
Quando não houver condições adequadas, o escopo e a forma de inspeção precisam ser reavaliados tecnicamente.
Interpretação e classificação das anomalias
A identificação de uma área mais aquecida não determina, sozinha, a causa do problema.
A interpretação técnica considera a distribuição do calor, o componente envolvido, as condições de carga e a diferença de temperatura observada em relação a pontos equivalentes.
Entre as possíveis causas estão mau contato, conexão inadequada, sobrecarga ou outras condições que exigem investigação e correção compatíveis com o diagnóstico.
Depois da captura, as imagens são analisadas para identificar e classificar as anomalias conforme sua criticidade técnica e a necessidade de intervenção.
Um ponto quente pode representar desde uma condição que requer acompanhamento até uma situação que demanda correção prioritária.
A classificação deve ser feita com base nas evidências obtidas na inspeção, evitando conclusões genéricas ou recomendações desconectadas do funcionamento da instalação.
A análise também deve diferenciar uma variação térmica esperada de um aquecimento anormal.
Componentes submetidos a cargas diferentes podem apresentar temperaturas distintas, de modo que a avaliação precisa considerar o contexto elétrico e operacional.
Essa leitura especializada é o que transforma a imagem em informação útil para a manutenção preditiva e para o planejamento de ações corretivas.
Registro e emissão do laudo
Os pontos críticos identificados são documentados por meio de imagens térmicas, registros fotográficos e informações técnicas relacionadas ao local ou equipamento avaliado.
O conjunto de evidências facilita a localização do problema, o acompanhamento da evolução da condição e a definição das prioridades de manutenção.
Ao final, é emitido um laudo analítico com a descrição das anomalias encontradas e recomendações para correção e manutenção.
O documento pode apoiar decisões sobre inspeções complementares, ajustes, reapertos, substituições ou outras providências que dependam da avaliação técnica do sistema.
A recomendação adequada deve ser definida para cada caso, pois a imagem térmica indica uma condição a ser investigada, mas não substitui a análise completa da instalação.
Na WV Elétrica e Serviços Ltda, o serviço é realizado por equipe habilitada, com instrumentos calibrados e procedimentos de segurança alinhados às referências da NR-10 e da NR-35.
Esses cuidados reforçam a necessidade de conduzir a atividade com rigor técnico, especialmente em ambientes corporativos, industriais, comerciais, condominiais e institucionais, além de subestações e instalações de média e alta tensão.
A inspeção pode ser estruturada conforme o escopo aplicável, com atendimento presencial ou remoto quando essa modalidade for adequada às condições da operação.
Aplicações, benefícios e próximos cuidados após a inspeção
A termografia elétrica pode ser aplicada em diferentes ambientes onde a continuidade e a segurança da instalação são relevantes.
Indústrias, empresas, estabelecimentos comerciais, condomínios, instituições, grandes consumidores de energia, subestações e sistemas de média e alta tensão podem utilizar a inspeção como parte da gestão preventiva.
O escopo deve considerar o tipo de instalação, o regime de operação, os equipamentos críticos, o histórico de ocorrências e as condições de acesso seguro aos componentes.
Onde a inspeção pode apoiar a manutenção
Em painéis e quadros elétricos, a análise pode ajudar a localizar aquecimentos anormais em conexões, barramentos, cabos, disjuntores e outros componentes acessíveis à avaliação.
Em instalações industriais e subestações, a inspeção também pode contribuir para priorizar verificações em circuitos e equipamentos cuja falha possa afetar processos, segurança ou continuidade operacional.
Em condomínios, comércios e instituições, o procedimento pode integrar o acompanhamento de áreas técnicas, sistemas de distribuição e pontos de maior demanda.
A identificação antecipada de uma anomalia não substitui a análise de um profissional habilitado nem confirma, isoladamente, a causa do problema.
Ela fornece uma evidência técnica que deve ser interpretada em conjunto com carga, condições ambientais, características construtivas, histórico de manutenção e demais informações do sistema.
Assim, a empresa responsável pode avaliar se há necessidade de reaperto, substituição, redistribuição de carga, investigação complementar ou outra medida corretiva tecnicamente adequada.
Entre os principais benefícios estão:
- Apoiar a identificação antecipada de aquecimentos anormais
- Reduzir a dependência de intervenções corretivas emergenciais, quando integrada a um plano de manutenção adequado
- Contribuir para a segurança de pessoas, equipamentos e instalações
- Apoiar a confiabilidade e a continuidade operacional
- Orientar prioridades de manutenção com base em evidências registradas
- Favorecer o acompanhamento da evolução de anomalias em inspeções posteriores
- Ajudar a planejar intervenções de maneira mais organizada, sempre conforme a avaliação técnica
Como o laudo técnico orienta os próximos cuidados
O laudo técnico deve registrar os pontos avaliados, as imagens térmicas e fotográficas correspondentes, a descrição das anomalias observadas, sua classificação técnica e as recomendações de correção ou acompanhamento.
Esse documento pode apoiar a definição de prioridades, mas a urgência de cada medida depende da criticidade do componente, da intensidade e distribuição do aquecimento, da carga aplicada, do risco envolvido e das condições específicas da instalação.
Depois da inspeção, é importante analisar as recomendações com a equipe responsável pela manutenção elétrica.
As correções não devem ser executadas apenas com base na aparência de uma imagem térmica.
Dependendo do caso, podem ser necessárias desenergização, sinalização, bloqueio, testes complementares e autorização para intervenção.
Após a correção, uma nova verificação pode ser considerada para avaliar tecnicamente a condição do ponto tratado, conforme o planejamento definido pelos responsáveis.
A inspeção deve ser integrada à manutenção preventiva e corretiva, aos laudos técnicos e aos procedimentos de segurança aplicáveis.
Também pode ser relacionada à adequação à NR-10, às práticas de trabalho previstas na NR-35 quando houver atividade em altura e ao contexto geral de engenharia elétrica da instalação.
Quando pertinente, o planejamento pode dialogar com avaliações de SPDA, aterramento e sistemas de média e alta tensão, sem substituir os ensaios, projetos ou inspeções específicos de cada disciplina.
Perguntas frequentes
A inspeção termográfica exige desligamento?
Nem sempre.
A vistoria dinâmica pode ser realizada enquanto o sistema está em operação quando as condições de segurança, acesso e procedimento permitirem.
Entretanto, isso depende das características do equipamento, do ambiente, do nível de tensão, dos riscos existentes e da análise dos responsáveis habilitados.
Se a operação representar risco ou não permitir uma avaliação confiável, o escopo deve ser revisto e podem ser necessárias medidas de segurança específicas.
Com que frequência a inspeção deve ser realizada?
Não existe uma periodicidade única aplicável a todas as instalações.
A frequência deve considerar criticidade dos equipamentos, intensidade de uso, variação de carga, ambiente, histórico de falhas, exigências internas e resultados de inspeções anteriores.
Em muitas estratégias de gestão preventiva, a avaliação periódica é planejada de acordo com esses fatores, e a definição deve ser feita por análise técnica do sistema.
Quais componentes podem ser avaliados?
Podem ser considerados painéis, quadros, conexões, barramentos, cabos e equipamentos elétricos, desde que estejam acessíveis e dentro das condições técnicas e de segurança do serviço.
O escopo final deve ser definido antes da inspeção, considerando os circuitos e componentes relevantes para a operação.
O que fazer ao encontrar um ponto quente?
O ponto quente deve ser registrado, analisado e classificado tecnicamente.
A recomendação pode envolver correção, investigação complementar, acompanhamento ou priorização de manutenção.
Não é adequado presumir que toda diferença de temperatura tenha a mesma causa ou urgência.
A WV Elétrica e Serviços Ltda atua desde 2018 em engenharia elétrica e informa atendimento em nível nacional para esse serviço, com possibilidade de entrega presencial ou remota.
A empresa utiliza instrumentos calibrados e declara atuação com equipe habilitada, procedimentos de segurança e referência às normas NR-10 e NR-35.
Para definir o escopo adequado, as condições aplicáveis e o formato mais compatível com a instalação, o interessado pode consultar a WV Elétrica.
Também é recomendável avaliar, de forma integrada, conteúdos e serviços relacionados a manutenção elétrica preventiva e corretiva, laudos técnicos, SPDA, aterramento e adequação à NR-10.
