Estudo de seletividade: coordenação e proteção em sistemas elétricos
O que é estudo de seletividade e por que ele é importante?
O estudo de seletividade é uma análise técnica que verifica se os dispositivos de proteção de uma instalação elétrica — como disjuntores, fusíveis e relés — estão coordenados para interromper uma falha no ponto mais próximo possível da ocorrência.
Em vez de desligar setores amplos sem necessidade, a proteção deve limitar o impacto ao trecho afetado, preservando a continuidade operacional sempre que as condições do sistema permitirem.
Na prática, a coordenação considera a relação entre os dispositivos instalados em diferentes níveis da distribuição elétrica.
As curvas de atuação mostram em quanto tempo cada proteção responde a determinadas correntes, inclusive às associadas a curto-circuito.

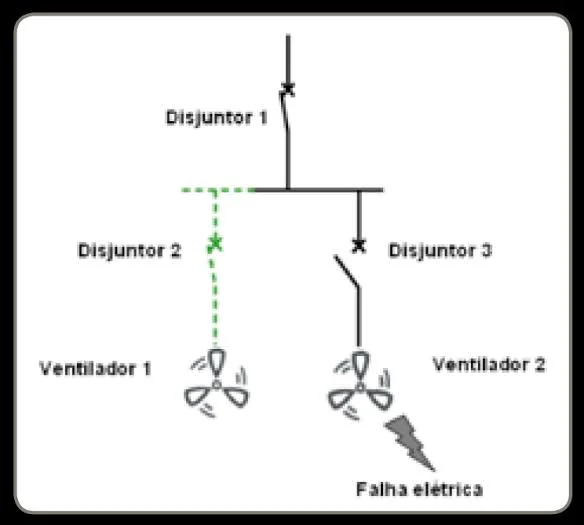

Com essa análise, é possível avaliar se um relé, disjuntor ou fusível a jusante deve atuar antes da proteção a montante, reduzindo a possibilidade de desligamentos generalizados.
Por exemplo, uma falha localizada em um equipamento de uma fábrica pode ser interrompida pelo dispositivo responsável por aquele circuito, sem necessariamente desenergizar todo o quadro ou outros setores da instalação.
O comportamento efetivo depende das características do sistema, dos dispositivos e dos ajustes definidos, por isso não deve ser presumido sem avaliação técnica.
Esse trabalho não se confunde com uma simples inspeção ou manutenção elétrica.
A inspeção verifica condições visíveis e operacionais; a manutenção atua na conservação ou correção de componentes.
Já o estudo de coordenação e seletividade utiliza dados da instalação, análise de curto-circuito e curvas de atuação para avaliar a lógica de funcionamento conjunto das proteções.
A seletividade elétrica contribui para proteger cabos, transformadores e equipamentos contra efeitos de correntes de falha, além de apoiar a segurança de instalações comerciais, industriais, condomínios, instituições e sistemas de média e alta tensão.
Na WV Elétrica, essa avaliação integra uma abordagem de engenharia baseada em rigor normativo, instrumentos calibrados via RBC, equipe habilitada em NR-10 e NR-35, procedimentos LOTO e emissão de ART registrada no CREA-SP.
A necessidade e o escopo devem ser definidos conforme as características específicas de cada instalação.
Como é realizado o estudo de coordenação e seletividade?
O estudo de coordenação e seletividade começa pela coleta e validação das informações elétricas existentes.
Essa etapa pode incluir diagramas unifilares, características dos cabos, transformadores, barramentos, disjuntores, fusíveis e relés.
Também são considerados os dados disponíveis sobre a configuração da instalação e os dispositivos responsáveis pela proteção de cada trecho.
Com os dados organizados, realiza-se o cálculo de curto-circuito nos barramentos para determinar as correntes de falha esperadas em diferentes pontos do sistema.
Em seguida, as curvas de atuação dos dispositivos são analisadas para verificar se existe coordenação entre proteções a montante e a jusante.
O objetivo é estabelecer ajustes recomendados para que o dispositivo mais próximo da falha tenha condições de atuar antes dos demais, reduzindo a possibilidade de desligamentos amplos.
Essa avaliação deve considerar a proteção de cabos, transformadores e equipamentos, sempre respeitando as características reais da instalação e os critérios técnicos aplicáveis.
A análise pode envolver funções de proteção como ANSI 50 e ANSI 51.
De forma educativa, a função ANSI 50 está associada à atuação instantânea ou de alta velocidade contra sobrecorrentes, enquanto a ANSI 51 trabalha com sobrecorrente temporizada.
A parametrização deve ser definida com base nos cálculos, nas curvas dos dispositivos e na necessidade de compatibilizar proteção e continuidade operacional.
Fluxo resumido:
- Levantamento de diagramas, cabos, transformadores e dispositivos.
- Cálculo das correntes de curto-circuito nos barramentos.
- Comparação das curvas de atuação.
- Definição dos ajustes recomendados.
- Entrega das tabelas de setpoint e, quando aplicável, parametrização dos relés.
Na WV Elétrica, a metodologia considera instrumentos calibrados via RBC, equipe habilitada em NR-10 e NR-35, procedimentos de LOTO e emissão de ART registrada no CREA-SP.
O atendimento pode ser realizado presencialmente ou de forma remota, conforme as características e os dados disponíveis da instalação.
A análise técnica documentada contribui para decisões mais seguras, sem substituir a avaliação específica das condições existentes no local.
Aplicações em indústrias, hospitais, condomínios e grandes consumidores
Instalações com múltiplos QGBTs, alimentadores e níveis de distribuição exigem uma análise coordenada porque uma falha em determinado circuito pode afetar todo o sistema quando os dispositivos de proteção não estão adequadamente ajustados.
O estudo de seletividade avalia a relação entre disjuntores, fusíveis e relés para favorecer a atuação do dispositivo mais próximo do ponto de ocorrência, limitando a interrupção ao trecho realmente afetado.
Em indústrias, essa coordenação contribui para preservar a continuidade de processos e proteger cabos, transformadores, motores e demais equipamentos.
Em hospitais e outras infraestruturas críticas, a análise merece atenção especial porque desligamentos amplos podem comprometer sistemas essenciais.
Condomínios, empresas comerciais e grandes consumidores também podem avaliar a necessidade do estudo em quadros gerais, cabines primárias, subestações e instalações de média e alta tensão, considerando a arquitetura elétrica e os riscos operacionais envolvidos.
De forma educativa, ajustes inadequados podem provocar atuações tardias, desligamentos extensos ou incompatibilidade entre dispositivos.
A coordenação parcial pode proteger apenas determinados trechos, sem assegurar uma resposta coerente em todos os níveis da instalação.
Já uma coordenação adequadamente verificada busca estabelecer uma relação lógica entre as curvas de atuação e as características do sistema, sempre respeitando os dados reais da instalação e os critérios técnicos aplicáveis.
A conclusão depende de levantamento, cálculos e análise especializada, não apenas da inspeção visual dos equipamentos.
Na WV Elétrica, a avaliação é realizada no contexto da engenharia elétrica e pode envolver instalações industriais, comerciais, condomínios, instituições e grandes consumidores.
A empresa informa atuação com equipe habilitada em NR-10 e NR-35, procedimentos de segurança LOTO, instrumentos calibrados via RBC e emissão de ART registrada no CREA-SP.
A análise pode ser conduzida presencialmente ou de forma remota, conforme as informações disponíveis e as características do sistema.
Para definir a necessidade e o escopo, recomenda-se consultar a WV Elétrica e apresentar os diagramas, dados dos equipamentos e informações da instalação.
Documentação, conformidade e próximos passos para uma avaliação técnica
A documentação é parte essencial do estudo de seletividade, pois transforma a análise em uma referência técnica para operação, manutenção e futuras alterações na instalação.
O material pode incluir diagramas unifilares revisados, premissas de cálculo, resultados da análise de curto-circuito, curvas de atuação, critérios adotados, tabelas de setpoint e registros dos ajustes realizados nos dispositivos de proteção.
As tabelas de setpoint devem apresentar, de forma organizada, os parâmetros recomendados para disjuntores, fusíveis e relés, incluindo, quando aplicável, funções como ANSI 50/51.
A documentação dos ajustes facilita a conferência entre o projeto e a configuração efetiva dos equipamentos, além de apoiar intervenções futuras com maior controle técnico.
A avaliação deve considerar a NR-10, as NBRs aplicáveis ao escopo e outras referências técnicas reconhecidas do setor, sempre de acordo com as características da instalação e com a análise de um profissional habilitado.
A conformidade não depende apenas de um documento isolado: envolve informações confiáveis, rastreabilidade dos critérios, registros de campo e coerência entre proteção, equipamentos e condições de operação.
FAQ — Quais dados são necessários?
São normalmente relevantes o diagrama unifilar, dados de cabos e transformadores, características dos barramentos, dispositivos instalados, tipos de relés, parametrizações existentes e informações disponíveis sobre a instalação.
Podem ser analisados disjuntores, fusíveis e relés, conforme o escopo definido para a avaliação.
Uma análise especializada deve ser considerada quando há expansão, alteração de cargas, modernização de proteção, dúvidas sobre ajustes ou necessidade de revisar a coordenação do sistema.
FAQ — O atendimento pode ser presencial ou remoto?
A WV Elétrica realiza atendimento nacional nos formatos presencial e remoto.
A coleta de informações é definida conforme a complexidade e a disponibilidade dos documentos, podendo envolver análise de arquivos técnicos e levantamento na instalação.
A empresa atua com equipe habilitada em NR-10 e NR-35, procedimentos LOTO, instrumentos calibrados via RBC e emissão de ART registrada no CREA-SP.
Para complementar a avaliação, considere também conteúdos e serviços relacionados a [manutenção preventiva e corretiva], [cabine primária], [SPDA], [aterramento], [termografia] e [laudos técnicos].
Esses temas podem contribuir para uma visão integrada das condições de segurança e confiabilidade da instalação.
Para entender quais informações são necessárias e qual escopo é adequado ao seu sistema, solicite uma avaliação técnica à WV Elétrica.
A análise será orientada de forma transparente, sem substituir o diagnóstico específico da instalação.
