O que é o ensaio de rigidez dielétrica do óleo isolante e por que ele é importante?
O ensaio de rigidez dielétrica do óleo isolante verifica a capacidade do fluido de suportar uma tensão elétrica antes que ocorra a ruptura da isolação.
Em termos práticos, o teste ajuda a identificar se o óleo mantém condições adequadas para atuar como meio isolante em equipamentos elétricos, especialmente transformadores a óleo e instalações de média e alta tensão.
A tensão de ruptura não deve ser interpretada de forma isolada como um diagnóstico completo do equipamento.
O resultado precisa ser relacionado às condições da amostra, ao histórico de manutenção, às características do transformador e a outros sinais de degradação identificados por uma avaliação técnica.
Por que a rigidez dielétrica do óleo é importante?
O óleo isolante contribui para o isolamento elétrico entre partes submetidas a diferentes potenciais e, em determinados equipamentos, também participa da transferência de calor.
A presença de umidade, partículas, resíduos, gases ou outros contaminantes pode reduzir sua capacidade de isolamento e favorecer descargas elétricas, aquecimento anormal, falhas de operação e interrupções não planejadas.
A deterioração também pode estar associada ao envelhecimento do fluido, à oxidação, à entrada de contaminantes ou a condições inadequadas de armazenamento e operação.
Por isso, um resultado desfavorável funciona como um sinal para investigar a condição do sistema e definir, por profissional habilitado, as medidas de manutenção compatíveis com o equipamento.
Aplicação em transformadores e instalações elétricas
Em transformadores a óleo, o ensaio pode integrar uma estratégia de manutenção preventiva, principalmente quando há histórico de intervenções, alterações nas condições de operação, suspeita de contaminação ou necessidade de verificar a condição do isolamento.
Em subestações, grandes consumidores de energia, indústrias e outras instalações de média e alta tensão, a análise deve considerar o conjunto formado pelo transformador, óleo, acessórios, conexões, sistema de proteção e condições de carregamento.
A coleta e o acondicionamento da amostra são aspectos relevantes porque um procedimento inadequado pode introduzir umidade ou partículas e interferir na confiabilidade do resultado.
A execução também deve utilizar equipamento apropriado, tensão aplicada de maneira controlada, registro das condições do ensaio e rastreabilidade da amostra.
A interpretação cabe a profissional tecnicamente habilitado, considerando os critérios aplicáveis ao equipamento e ao plano de manutenção.
Manutenção e avaliação técnica
Para aprofundar o tema, é recomendável consultar o conteúdo sobre manutenção preventiva e corretiva de instalações elétricas, relacionando a condição do óleo ao histórico do equipamento, aos registros de inspeção e aos demais elementos do sistema.
A WV Elétrica atua com engenharia elétrica, manutenção e laudos técnicos; a aplicação específica de qualquer avaliação deve ser definida conforme o contexto da instalação e por profissional habilitado.
Como o ensaio é realizado e como interpretar seus resultados?
Etapas do ensaio de rigidez dielétrica do óleo isolante
O ensaio de rigidez dielétrica do óleo isolante verifica a capacidade do fluido de suportar uma tensão elétrica aplicada antes que ocorra uma ruptura.
Em transformadores a óleo e em outras instalações de média e alta tensão, o resultado ajuda a identificar alterações que podem reduzir a capacidade de isolamento e aumentar o risco de falhas operacionais.
A execução deve seguir um procedimento técnico compatível com o equipamento, com a amostra e com o método adotado.
De forma geral, as etapas incluem:

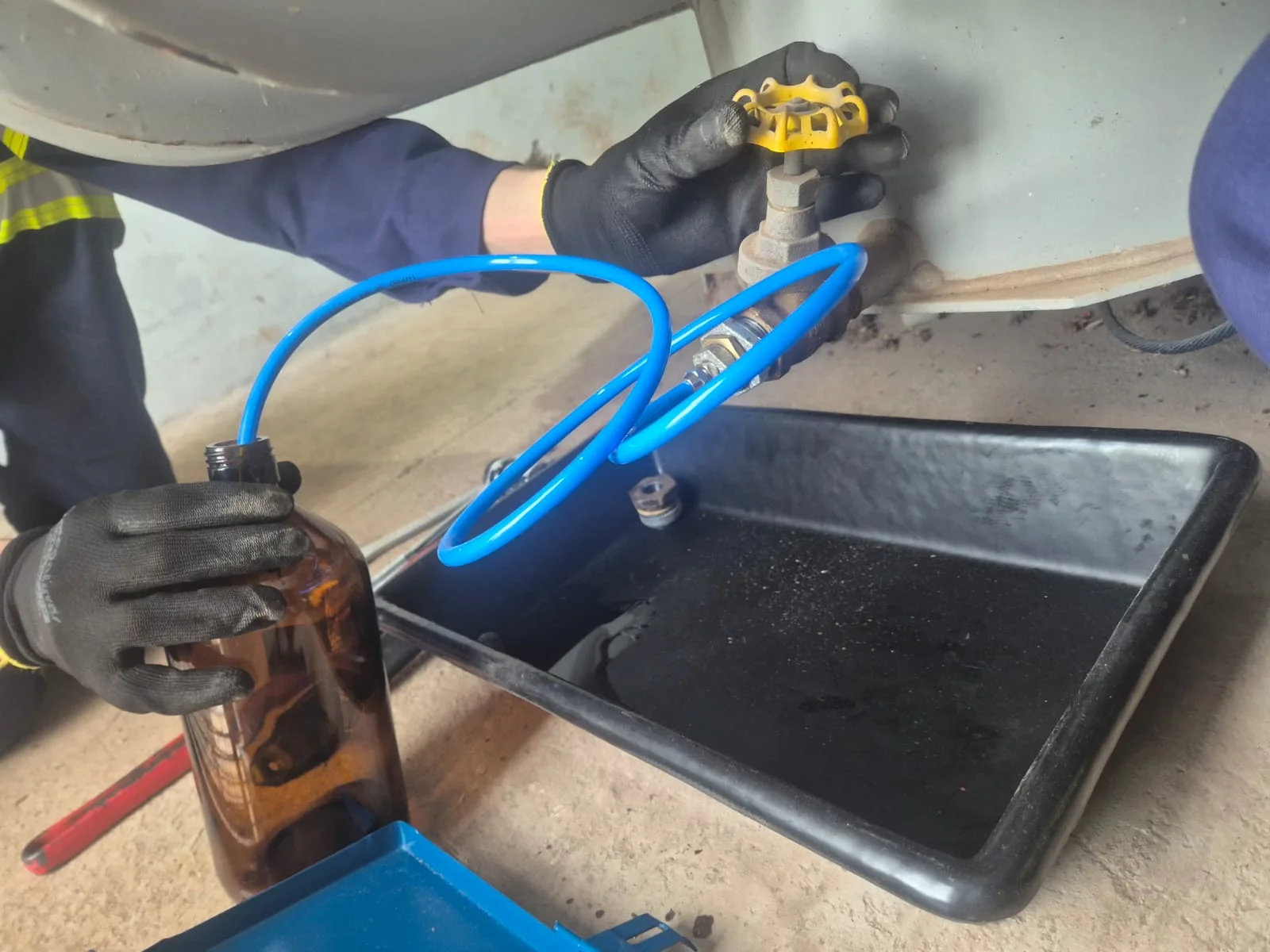

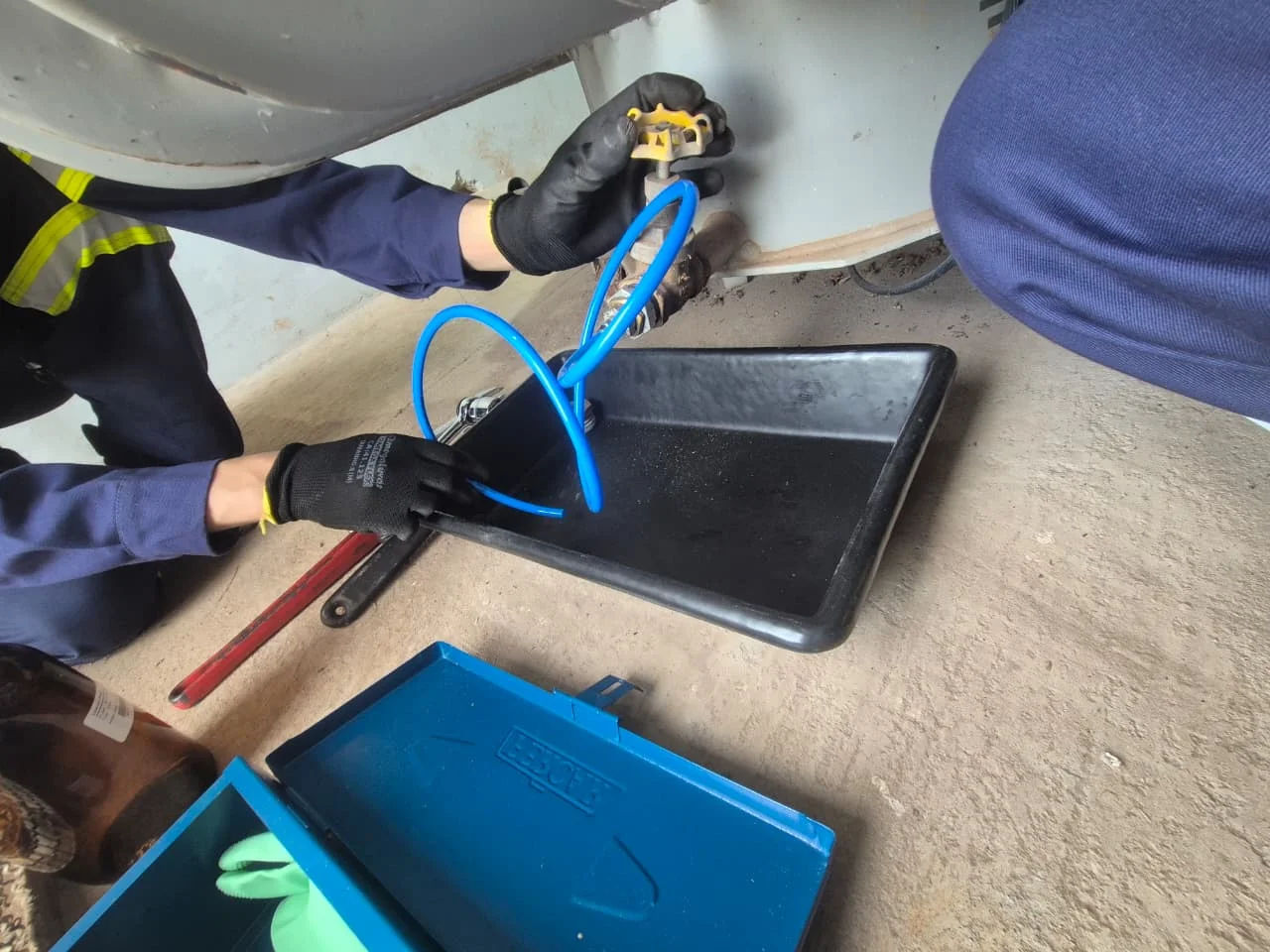

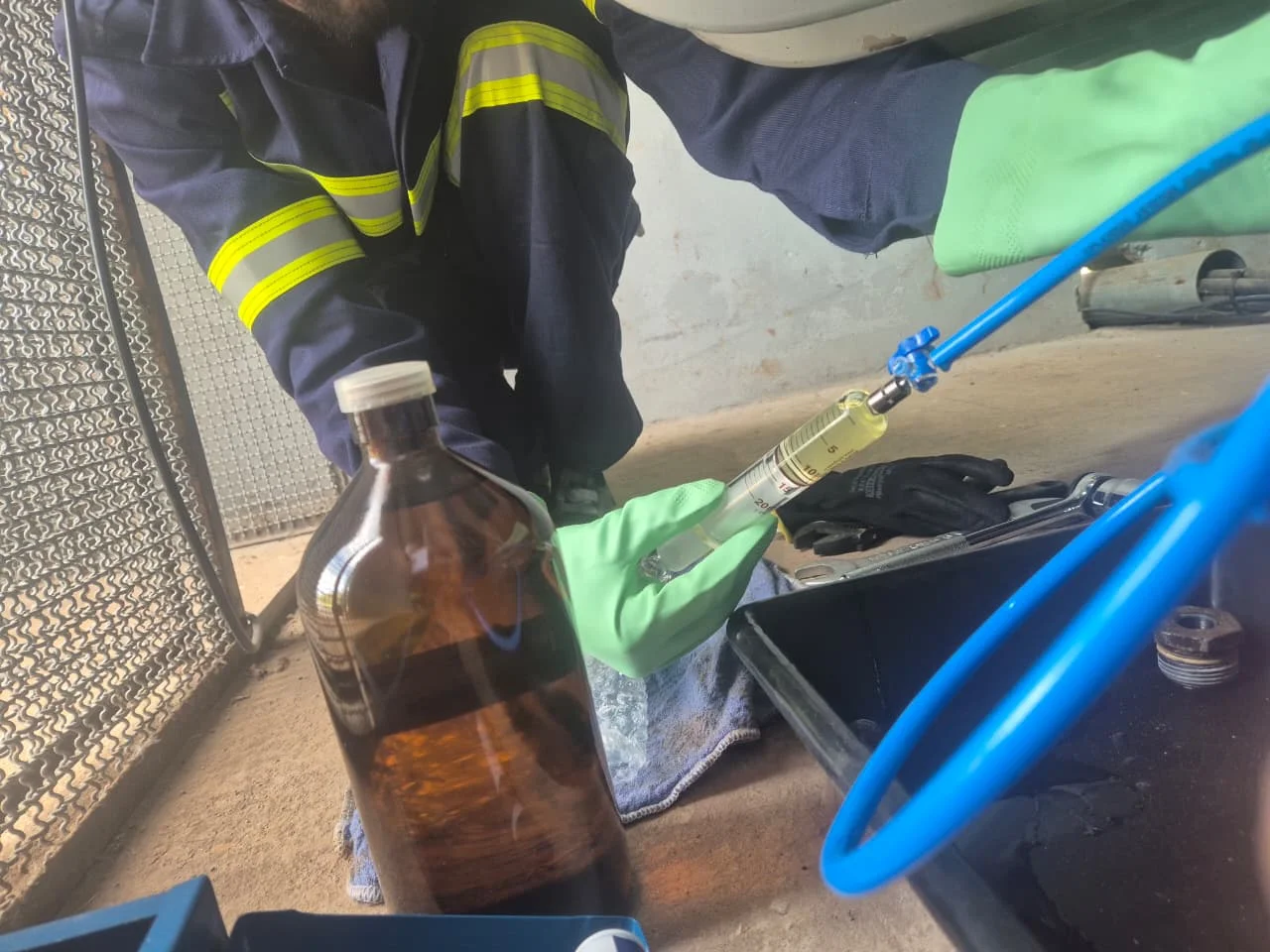

- Preparação e identificação da amostra: o óleo é coletado de maneira controlada, em recipiente adequado e devidamente identificado. Devem ser registrados dados como equipamento de origem, ponto de coleta, data, responsável e condições relevantes observadas no momento da coleta.
- Inspeção preliminar: avaliam-se o aspecto da amostra, a presença aparente de partículas, sinais de umidade, resíduos ou outras condições que possam interferir na leitura. Também é importante verificar se o recipiente, o ambiente e os instrumentos estão adequados ao procedimento.

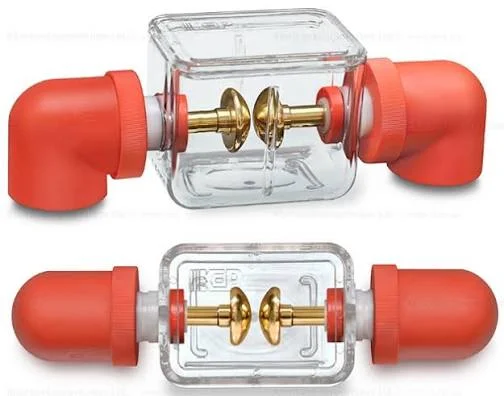

- Preparação do equipamento de ensaio: o sistema de ensaio deve estar em condições seguras de operação, com os componentes limpos, íntegros e compatíveis com o método utilizado. A calibração e a rastreabilidade dos instrumentos são elementos essenciais para dar confiabilidade ao resultado.
- Aplicação controlada de tensão: a tensão é elevada de forma controlada entre os eletrodos imersos na amostra. O ensaio observa o comportamento do óleo até a ocorrência, ou não, da ruptura dielétrica, sempre respeitando o procedimento técnico aplicável.
- Registro do resultado: devem ser documentados a tensão aplicada, a condição observada durante o ensaio, a identificação da amostra, o equipamento utilizado e as informações necessárias para rastrear a medição.
- Análise técnica: o resultado é interpretado em conjunto com o histórico do transformador, as condições de operação, as intervenções de manutenção e outros diagnósticos aplicáveis ao sistema.
Cuidados que influenciam a confiabilidade
A qualidade do resultado não depende apenas da aplicação da tensão.
Uma amostra contaminada durante a coleta, um recipiente inadequado, a presença de umidade, partículas ou resíduos, a limpeza insuficiente dos eletrodos e condições ambientais não controladas podem interferir na medição.
Por isso, a preparação deve preservar as características da amostra e evitar contaminações externas.
Também é necessário conferir a identificação do óleo e sua correspondência com o equipamento de origem.
Uma troca de etiquetas ou a mistura de amostras compromete a rastreabilidade e pode levar a uma interpretação incorreta.
O relatório deve permitir relacionar o resultado ao transformador, à data da coleta, ao responsável pelo procedimento e ao equipamento de ensaio utilizado.
A calibração dos instrumentos deve ser considerada dentro do sistema de qualidade do ensaio.
Ainda que o valor medido pareça coerente, a ausência de controle metrológico, de registros ou de procedimento documentado reduz a confiança na conclusão.
A atividade deve ser conduzida por profissional habilitado e com medidas de segurança compatíveis com a instalação elétrica.
Tensão aplicada e ruptura dielétrica
A tensão de ensaio é aplicada de maneira progressiva e controlada conforme o procedimento técnico escolhido.
A ruptura dielétrica ocorre quando o campo elétrico supera a capacidade de isolamento da amostra, permitindo a formação de um caminho condutivo entre os eletrodos.
Esse evento não deve ser tratado como uma medida isolada da qualidade global do transformador.
Um resultado reduzido pode estar associado à presença de umidade, partículas, degradação do fluido ou outras condições que precisam ser investigadas.
Entretanto, a causa não deve ser presumida apenas com base em uma medição.
A interpretação depende do método utilizado, das condições da amostra, do histórico de resultados e das características do equipamento.
Por essa razão, o profissional responsável deve avaliar se há necessidade de repetir o ensaio, realizar análises complementares, verificar o sistema de isolamento ou programar uma intervenção de manutenção.
O relatório técnico deve apresentar o resultado e suas condições de obtenção sem transformar uma indicação laboratorial em diagnóstico definitivo.
Atenção: o resultado isolado do ensaio de rigidez dielétrica não substitui o diagnóstico completo do sistema elétrico.
A decisão sobre manutenção, investigação adicional ou retorno à operação deve considerar o conjunto de evidências técnicas e os procedimentos de segurança aplicáveis.
Como relacionar o resultado ao histórico do equipamento?
A interpretação ganha consistência quando o resultado atual é comparado com medições anteriores realizadas em condições conhecidas.
Uma tendência de redução da rigidez dielétrica pode indicar alteração progressiva nas condições do óleo ou do equipamento, enquanto uma variação pontual pode exigir a verificação da coleta, do transporte, da preparação da amostra e do próprio método de ensaio.
O histórico deve ser analisado junto com informações de manutenção, intervenções no transformador, condições de carregamento, ocorrências de aquecimento anormal, atuação de proteções e demais registros técnicos disponíveis.
Essa correlação ajuda a diferenciar uma ocorrência relacionada à amostra de um sinal que merece investigação no sistema de isolamento.
A conclusão deve permanecer proporcional às evidências disponíveis.
Quando os dados não forem suficientes, o caminho tecnicamente adequado é recomendar avaliação complementar por profissional habilitado, sem prometer um diagnóstico baseado somente no ensaio.
A WV Elétrica atua em engenharia elétrica, manutenção e laudos técnicos.
No contexto de atividades elétricas, a empresa informa trabalhar com instrumentos calibrados, equipe habilitada conforme NR-10 e NR-35 e procedimentos LOTO.
Esses controles contribuem para uma abordagem documentada e segura, mas a definição do método, do escopo e da interpretação deve considerar as características específicas de cada instalação.
Aplicações industriais, conformidade e relação com ensaios de epis e epcs
Aplicações industriais e contextos de uso
A investigação da rigidez dielétrica do óleo isolante é relevante em transformadores a óleo e instalações de média e alta tensão presentes em indústrias, subestações, grandes consumidores de energia, empresas, condomínios e instituições.
O ensaio pode contribuir para avaliar se o fluido mantém capacidade adequada de isolamento, mas sua interpretação deve considerar o histórico de manutenção, as condições do equipamento e outros elementos do diagnóstico elétrico.
A WV Elétrica oferece ensaio de rigidez dielétrica em EPIs e EPCs.
Esse serviço é direcionado a empresas que empregam eletricistas em redes energizadas, incluindo prestadoras de serviços e concessionárias.
Portanto, é importante diferenciar os objetos avaliados: o óleo isolante está associado ao sistema de isolamento de transformadores e equipamentos elétricos; já luvas, mangas, mantas, coberturas, ferramentas isoladas e bastões de manobra protegem trabalhadores contra riscos elétricos.
Qual ensaio é aplicável a cada situação?
- Investigar o óleo isolante: quando a preocupação envolve transformadores a óleo, subestações, instalações de média e alta tensão ou sinais de possível deterioração do sistema de isolamento. A decisão deve ser definida por avaliação técnica e pelo plano de manutenção da instalação.
- Testar luvas e mangas isolantes: quando esses EPIs são utilizados em atividades com eletricidade e precisam ter sua capacidade de isolação verificada antes de serem disponibilizados para uso.
- Testar mantas e coberturas: quando EPCs isolantes são empregados para proteção coletiva em áreas ou intervenções com risco elétrico.
- Testar ferramentas isoladas e bastões de manobra: quando esses recursos fazem parte das atividades de operação, manutenção ou intervenção em instalações elétricas.
- Investigar ambos os contextos: quando uma operação envolve equipamentos de média ou alta tensão e também equipes que utilizam EPIs e EPCs isolantes. São avaliações distintas e não substituem umas às outras.
O ensaio de rigidez dielétrica atende sozinho à NR-10?
Não.
O ensaio é uma evidência técnica específica e não substitui o conjunto de medidas de prevenção exigido para o trabalho com eletricidade.
A conformidade depende também da análise de riscos, dos procedimentos, da capacitação, da seleção e conservação dos equipamentos e dos registros aplicáveis à atividade.
Por que a rastreabilidade é importante?
A rastreabilidade permite relacionar cada item ao seu processo de inspeção e ensaio, registrar a data da avaliação, identificar sua classificação e apoiar decisões sobre uso, retirada ou nova verificação.
Em EPIs e EPCs, essa identificação reduz o risco de um equipamento reprovado voltar inadvertidamente à operação.
Quando consultar uma empresa especializada?
A consulta é recomendável quando houver dúvida sobre o tipo de ensaio, necessidade de avaliação de equipamentos elétricos, suspeita de deterioração, mudança nas condições de operação ou necessidade de documentação técnica.
A definição do procedimento deve considerar o equipamento, a atividade, os riscos envolvidos e os requisitos normativos aplicáveis.
Cenário de manutenção preventiva
Considere uma instalação industrial com transformador a óleo que passa por uma rotina de manutenção preventiva.
Durante a avaliação do histórico operacional e das condições do equipamento, a equipe identifica a necessidade de investigar o sistema de isolamento.
Nesse caso, o ensaio do óleo pode integrar uma análise técnica mais ampla, sem que um resultado isolado seja tratado como diagnóstico completo ou como segurança de funcionamento.
Na mesma instalação, eletricistas podem utilizar luvas, mangas, mantas, coberturas, ferramentas isoladas e bastões de manobra.
Esses itens devem ser avaliados por meio do ensaio de rigidez dielétrica aplicável a EPIs e EPCs.
A inspeção visual, a identificação, a verificação das condições físicas, a aplicação controlada da tensão de ensaio e o registro dos resultados ajudam a sustentar decisões de segurança, desde que realizados conforme procedimento técnico adequado.
Conformidade e segurança operacional
A NR-10 orienta medidas de controle e prevenção para instalações e serviços em eletricidade.
Quando houver trabalho em altura, a NR-35 também deve ser considerada conforme as características da atividade.
Procedimentos LOTO podem ser empregados para controlar fontes de energia e evitar energização ou liberação inesperada durante intervenções, sempre de acordo com o procedimento de segurança aplicável.
Para os EPIs e EPCs abrangidos pelo serviço, a documentação pode incluir identificação, rastreabilidade, classificação como aprovado ou reprovado, data dos testes, recomendações para avaliações futuras e relatório técnico.
A emissão de ART pode ocorrer quando necessária, conforme o escopo e a responsabilidade técnica aplicáveis.
O resultado de um ensaio não deve ser generalizado para outros equipamentos nem substituir inspeções, manutenção, laudos ou avaliações complementares.
A WV Elétrica informa trabalhar com instrumentos calibrados, equipe habilitada conforme NR-10 e NR-35 e procedimentos LOTO.
O serviço de ensaio de rigidez dielétrica em EPIs e EPCs está disponível em âmbito nacional, com atendimento presencial ou via correios para os itens abrangidos pela solução informada.
A empresa também mantém colaboração com SPEM e CRE Engenharia, com foco em segurança técnica e transparência.
Perguntas frequentes
O que o ensaio identifica?
Ele indica a capacidade de uma amostra de óleo isolante suportar tensão elétrica antes da ruptura dielétrica.
O teste pode apontar a necessidade de investigação sobre contaminação, umidade, partículas ou deterioração, mas não substitui uma avaliação completa do transformador e da instalação.
Quando o ensaio pode ser necessário?
A necessidade depende do plano de manutenção, do histórico do equipamento, de intervenções realizadas, de alterações operacionais e de indícios de degradação ou contaminação.
A periodicidade e o conjunto de análises devem ser definidos conforme as características da instalação e por avaliação técnica competente.
Qual é a relação com a segurança operacional?
A verificação da condição do óleo contribui para a identificação preventiva de situações que podem comprometer o isolamento elétrico.
Ela deve fazer parte de uma abordagem mais ampla de segurança, manutenção e controle de riscos, alinhada aos procedimentos aplicáveis e às diretrizes de trabalho seguro previstas no contexto da NR-10.
Esse ensaio é igual ao ensaio de rigidez dielétrica em EPIs e EPCs?
Não.
O ensaio do óleo avalia uma amostra do fluido isolante utilizado em determinados equipamentos, como transformadores a óleo.
Já o ensaio de rigidez dielétrica em EPIs e EPCs verifica a capacidade de isolamento de itens de proteção, como luvas, mangas, mantas, coberturas, ferramentas isoladas e bastões de manobra.
São objetos, procedimentos e critérios de avaliação diferentes.
