Análise de qualidade de energia: aplicações, especificação e critérios de escolha

Ao pesquisar análise de qualidade de energia, é importante avaliar a aplicação, as condições de operação e o suporte técnico necessário. A WV Elétrica e Serviços Ltda., atuando no mercado desde 2018, se destaca como uma empresa especializada em engenharia elétrica, oferecendo serviços que incluem projetos, instalações, manutenções preventivas e corretivas, laudos técnicos e adequações às normas NR-10 e NBR.

A missão da empresa se concentra em prover serviços de engenharia elétrica de alto nível, assegurando segurança jurídica, operacional e física para o funcionamento ininterrupto de indústrias, condomínios e instituições comerciais.

A visão da WV Elétrica é solidificar-se como a marca líder em consultoria e serviços de média/alta tensão em São Paulo, reconhecida pela precisão técnica e pela mitigação de riscos patrimoniais e humanos.

Com um foco em rigor normativo, integridade, segurança técnica, parcerias transparentes e uma abordagem orientada a resultados, a empresa serve um público diverso que inclui indústrias, estabelecimentos comerciais, condomínios e instituições, sempre buscando atender às suas demandas com uma filosofia transparente e honesta.

A empresa mantém colaborações com marcas parceiras como SPEM e CRE Engenharia, e é reconhecida por sua forte competência em manutenção preventiva/correção em Cabine Primária, assegurando um fornecimento contínuo de energia de forma 100% segura.

O Estudo de Qualidade de Energia Elétrica é um serviço prestado pela WV Elétrica e Serviços Ltda., que se posiciona como um prestador especializado em identificar e solucionar problemas relacionados à qualidade da energia elétrica.

Este serviço utiliza equipamentos de medição que possuem características técnicas adequadas, assegurando a rastreabilidade e a confiabilidade dos resultados obtidos.

O estudo é desenvolvido de acordo com os requisitos estabelecidos pela ANEEL, que enfatiza a conformidade com as normas técnicas brasileiras e as referências pertinentes.

O público-alvo abrange linhas de produção com eletrônica sensível, como robótica e CLPs, datacenters, hospitais e indústrias que enfrentam multas por reativo excedente.

Um dos principais benefícios apresentados por este estudo é a prevenção de problemas sérios, como a queima de inversores, superaquecimento de motores e a contaminação da energia devido a distúrbios na rede elétrica.

Os diferenciais competitivos da WV Elétrica incluem o uso de instrumentos calibrados via RBC, uma equipe habilitada em NR-10 e NR-35, a adoção de procedimentos rigorosos de LOTO e a emissão de ART através do CREA-SP.

O serviço é ofertado em toda área nacional, com entrega realizada de forma flexível, oferecendo tanto a instalação segura, que conecta um analisador de energia classe A nos barramentos principais sem interrupções drásticas, quanto o monitoramento contínuo dos dados elétricos ao longo de uma semana.

Este processo culmina na extração e análise gráfica da curva de demanda e dos transientes, realizada por engenheiros especializados, que elaboram um relatório apontando a raiz dos problemas e recomendando soluções de engenharia, como a instalação de bancos de capacitores ou filtros de linha, para otimizar a qualidade da energia elétrica.

O que é análise de qualidade de energia e por que ela importa?

A análise de qualidade de energia é uma investigação técnica que avalia se a energia elétrica fornecida e distribuída em uma instalação mantém condições adequadas de tensão, corrente, frequência, demanda e demais parâmetros relevantes para a operação dos equipamentos.

O estudo busca identificar distúrbios, variações e comportamentos anormais que possam contribuir para falhas, perdas operacionais, riscos à segurança ou dificuldades de conformidade.

Em vez de atribuir uma parada, uma queima ou um desligamento a uma única causa sem evidências, a investigação relaciona os sintomas observados com medições e registros da instalação.

Esse raciocínio ajuda a separar três possibilidades frequentemente confundidas: uma falha localizada no próprio equipamento, um problema interno na instalação elétrica ou uma perturbação associada à rede que alimenta o empreendimento.

A diferença é importante.

Um inversor que desliga pode estar com defeito, mas também pode responder a afundamentos de tensão, transientes, harmônicas, desequilíbrios ou outros eventos elétricos.

Da mesma forma, o superaquecimento de um motor pode envolver condições de carga, ventilação, manutenção ou qualidade inadequada da alimentação.

Sem dados compatíveis com o momento e a frequência dos eventos, qualquer diagnóstico permanece apenas uma hipótese.

Quando investigar a qualidade da energia elétrica?

Uma avaliação técnica pode ser considerada quando os sintomas se repetem, aparecem sem causa aparente ou coincidem com prejuízos à continuidade operacional.

Entre os sinais de alerta estão:

• queima ou desligamento recorrente de inversores;
• superaquecimento de motores, transformadores ou outros componentes;
• falhas em equipamentos eletrônicos sensíveis;
• reinicializações de robôs, CLPs, sistemas de automação ou servidores;
• interrupções, desarmes e paradas inesperadas de processos;
• variações perceptíveis de iluminação ou funcionamento irregular de cargas;
• aquecimento anormal em condutores, conexões ou painéis;
• aumento de ocorrências após a entrada de novas cargas na instalação;
• cobrança ou multa relacionada a excedente de energia reativa;
• suspeita de contaminação da energia por cargas não lineares ou distúrbios da rede.

Esses sinais não comprovam, isoladamente, que a origem esteja na qualidade da energia.

Eles indicam que a relação entre o evento e o sistema elétrico merece ser verificada.

A avaliação deve considerar o histórico de falhas, o tipo de carga, a configuração da instalação, os momentos de maior demanda e as condições de operação no instante da ocorrência.

Quem pode se beneficiar do estudo?

A investigação tende a ser especialmente relevante para instalações em que uma perturbação elétrica pode interromper processos críticos, danificar componentes ou comprometer a continuidade do serviço.

Entre os perfis que podem demandar esse tipo de análise estão:

• linhas de produção com robótica, CLPs e eletrônica de controle;
• datacenters e ambientes dependentes de disponibilidade elétrica;
• hospitais e instituições com cargas sensíveis ou essenciais;
• indústrias com motores, inversores, automação e processos contínuos;
• estabelecimentos comerciais sujeitos a interrupções ou falhas em sistemas eletrônicos;
• condomínios com elevadores, bombas, sistemas de segurança e cargas compartilhadas;
• grandes consumidores de energia que precisam compreender demanda, fator de potência e energia reativa;
• subestações e instalações de média e alta tensão com operação crítica.

A utilidade do estudo não depende apenas do tamanho da instalação.

Uma unidade menor pode apresentar risco relevante se possuir equipamentos sensíveis, processos sem redundância ou histórico de paradas.

Da mesma forma, uma instalação de maior porte pode precisar investigar a interação entre cargas, subestação, cabine primária e rede de alimentação.

O que a análise procura esclarecer?

Uma análise tecnicamente orientada procura responder perguntas como:

• O evento ocorre de forma contínua, intermitente ou apenas em determinados horários?
• A alteração coincide com o acionamento de motores, inversores, bancos de capacitores ou outras cargas?
• O problema aparece em um único circuito ou se manifesta em diferentes pontos da instalação?
• Há relação entre a curva de demanda e os desligamentos observados?
• Os dados indicam uma condição interna ou sugerem influência externa?
• O comportamento elétrico pode estar contribuindo para aquecimento, falhas ou redução da vida útil de componentes?

A resposta depende da qualidade do levantamento e da série histórica disponível.

Uma leitura instantânea pode registrar apenas um estado momentâneo e não capturar um transiente, uma interrupção breve ou uma alteração que ocorre durante o pico de produção.

Por isso, a interpretação deve considerar o contexto operacional e, quando necessário, o monitoramento durante um período representativo.

Como a wv elétrica atua nesse contexto?

A WV Elétrica e Serviços Ltda., atuante no mercado desde 2018, trabalha com engenharia elétrica, projetos, instalações, manutenções preventivas e corretivas, laudos técnicos e adequações relacionadas à NR-10 e às normas técnicas brasileiras.

No estudo de qualidade de energia elétrica, a proposta é transformar sintomas operacionais em informações técnicas que apoiem decisões mais seguras e rastreáveis.

A empresa informa utilizar equipamentos de medição com características técnicas adequadas e resultados rastreáveis e confiáveis.

A interpretação deve ser realizada com atenção aos limites dos dados: medir não significa, por si só, confirmar a causa; é necessário correlacionar os registros elétricos com o funcionamento da instalação, os eventos relatados e as características das cargas.

Esse cuidado está alinhado à missão da WV Elétrica de contribuir para a segurança jurídica, operacional e física de indústrias, condomínios e instituições comerciais.

O diagnóstico também pode se relacionar a serviços de [engenharia elétrica], manutenção preventiva e corretiva, laudos técnicos, cabine primária e instalações de média e alta tensão, conforme a necessidade identificada no escopo técnico.

Próximo passo para uma avaliação responsável

Antes de solicitar uma análise, é útil reunir registros de desligamentos, alarmes, queimas, intervenções de manutenção, alterações recentes nas cargas e horários aproximados das ocorrências.

Também ajuda identificar quais equipamentos são críticos e se o problema afeta uma área específica ou toda a instalação.

Com essas informações, a WV Elétrica pode avaliar tecnicamente o contexto e definir uma metodologia compatível com a investigação necessária, sem presumir a causa ou prometer um resultado antes das medições.

O objetivo é apoiar decisões de engenharia baseadas em evidências, priorizando a continuidade operacional, a segurança e a redução de riscos patrimoniais e humanos.

Grandezas e distúrbios avaliados nas medições

A qualidade da energia elétrica não pode ser avaliada por uma única leitura no quadro ou no equipamento que apresentou falha.

Uma investigação tecnicamente consistente observa grandezas elétricas, eventos transitórios e o comportamento da instalação ao longo do tempo.

O objetivo é relacionar sintomas operacionais a evidências mensuráveis, distinguindo uma anomalia originada na rede elétrica, um problema interno de distribuição ou uma condição inadequada de determinada carga.

Quais grandezas devem ser observadas?

Grandeza ou evento
Possível sintoma associado
Dado necessário para investigar

Tensão
Desligamentos, falhas de controladores, aquecimento ou operação instável
Valores por fase, variações ao longo do tempo e registros de afundamentos e elevações

Corrente
Sobrecarga, aquecimento de condutores, disparos de proteção ou desequilíbrio entre fases
Corrente por fase, perfil de carga, horário e relação com a demanda

Frequência
Comportamento irregular de equipamentos sensíveis ou atuação de proteções
Registro temporal da frequência e correlação com os eventos operacionais

Fator de potência
Excedente de reativo, aumento da demanda aparente e possível cobrança adicional
Fator de potência, potência ativa, potência reativa e condições de carregamento

Potência ativa
Variações de consumo e mudanças no regime de produção
Curva de potência, horários de operação e acionamento de cargas relevantes

Potência reativa
Excedente de reativo, maior circulação de corrente e necessidade de correção
Potência reativa, fator de potência e comportamento das cargas indutivas

Demanda
Picos de consumo, sobrecarga e desligamentos em momentos específicos
Curva de demanda, intervalos de medição e simultaneidade das cargas

Harmônicas
Aquecimento, interferências, falhas em eletrônica de potência e distorções
Espectro harmônico, distorção, fases envolvidas e período de ocorrência

Desequilíbrio
Aquecimento de motores, redução de desempenho e corrente desigual
Tensão e corrente de cada fase, sequência de eventos e carregamento do sistema

Afundamentos e elevações
Reinicialização de máquinas, falhas em CLPs e interrupções de processos
Magnitude, duração, horário e relação com manobras ou partidas de motores

Interrupções
Parada de produção, indisponibilidade de sistemas e perda de dados
Duração, abrangência, origem provável e registros de proteção

Transientes e variações rápidas
Queima de componentes, falhas intermitentes e atuação inesperada de dispositivos
Forma de onda, amplitude, duração, frequência de ocorrência e instante do evento

Cada grandeza responde a uma pergunta diferente.

A tensão ajuda a verificar se os equipamentos recebem uma alimentação compatível com a condição de operação observada.

A corrente evidencia o carregamento dos circuitos e pode revelar assimetrias ou sobrecargas.

Já a demanda mostra como o consumo se comporta no tempo, o que é diferente de observar apenas o valor instantâneo de potência em determinado momento.

O fator de potência também precisa ser interpretado junto com a potência ativa e a potência reativa.

Um valor desfavorável pode estar associado ao comportamento de motores, transformadores ou outras cargas indutivas, mas a recomendação de instalar banco de capacitores depende das medições, da configuração da instalação e da análise de possíveis efeitos sobre ressonância e harmônicas.

Da mesma forma, a presença de cargas não lineares pode exigir a investigação do espectro harmônico antes da especificação de filtros.

Medição instantânea e monitoramento contínuo

A medição instantânea é útil para registrar o estado da instalação em um momento específico.

Ela pode indicar tensão, corrente, potência e fator de potência durante uma inspeção, mas não necessariamente captura um evento que ocorre somente na partida de um motor, na troca de turno, na entrada de uma linha de produção ou durante uma manobra de rede.

O monitoramento contínuo amplia a capacidade de investigação porque registra séries temporais.

Com esse histórico, torna-se possível comparar a curva de demanda com horários de desligamentos, analisar a ocorrência de transientes e verificar se uma variação de tensão coincide com a atuação de uma proteção ou com a reinicialização de um equipamento.

A duração da campanha deve ser definida conforme o problema investigado e o regime de funcionamento da instalação; neste serviço, o contexto informado prevê monitoramento dos dados elétricos ao longo de uma semana.

Uma leitura pontual pode mostrar que a tensão está adequada no momento da visita, sem revelar um afundamento ocorrido horas antes.

Da mesma forma, uma corrente aparentemente normal pode ocultar picos de demanda ou desequilíbrios associados a ciclos específicos de produção.

Por isso, o diagnóstico deve considerar o período de operação, as cargas conectadas, os registros de falhas e as intervenções realizadas na instalação.

Exemplo de correlação entre eventos e sintomas

Considere, de forma educacional e genérica, uma linha de produção com robótica e CLPs que apresenta desligamentos intermitentes.

Uma inspeção visual pode identificar conexões, proteções e componentes aparentes, mas não confirma a origem do problema.

A medição pode revelar que os desligamentos coincidem com partidas de motores, afundamentos de tensão ou transientes registrados nos barramentos principais.

Em outro cenário, uma instalação pode apresentar aquecimento de motores.

A investigação precisa verificar, entre outros pontos, o equilíbrio entre fases, a tensão aplicada, a corrente absorvida, a presença de harmônicas e o regime de carga.

O sintoma isolado não determina se a causa está no motor, no circuito de alimentação, na distribuição interna ou em uma perturbação externa.

Também pode ocorrer uma situação de excedente de reativo.

Nesse caso, a análise deve relacionar fator de potência, potência reativa, demanda e horários de funcionamento das cargas.

A correção não deve ser definida apenas pela existência de uma cobrança ou de um valor isolado, pois o comportamento elétrico completo pode indicar a necessidade de outras medidas de engenharia.

O papel do analisador de energia classe a

O analisador de energia classe A é destinado a medições com requisitos elevados de desempenho e permite registrar grandezas e eventos elétricos com maior capacidade de caracterização.

Sua aplicação deve considerar o ponto de instalação, a configuração do sistema, os canais de tensão e corrente, a parametrização e a segurança da intervenção.

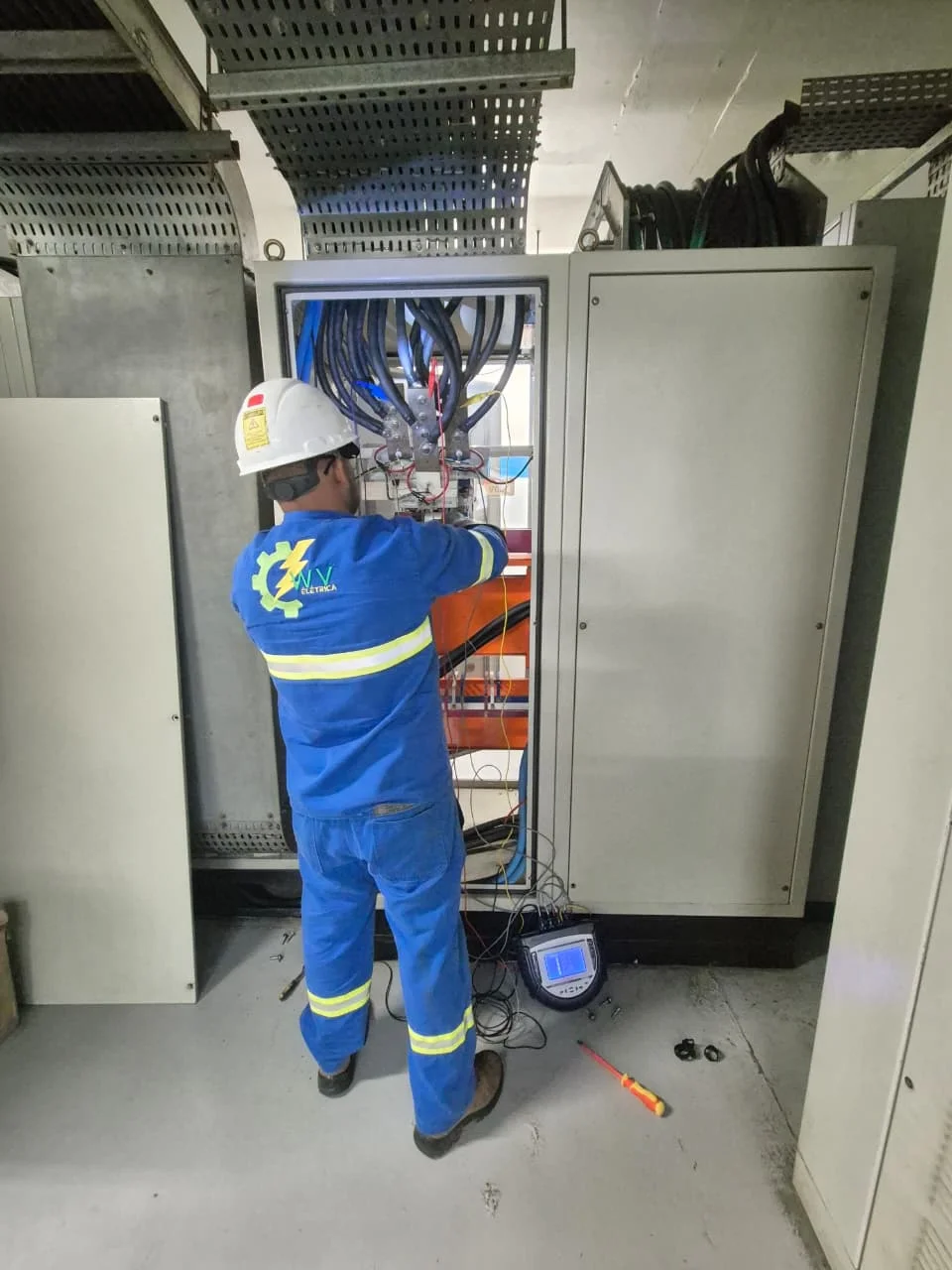

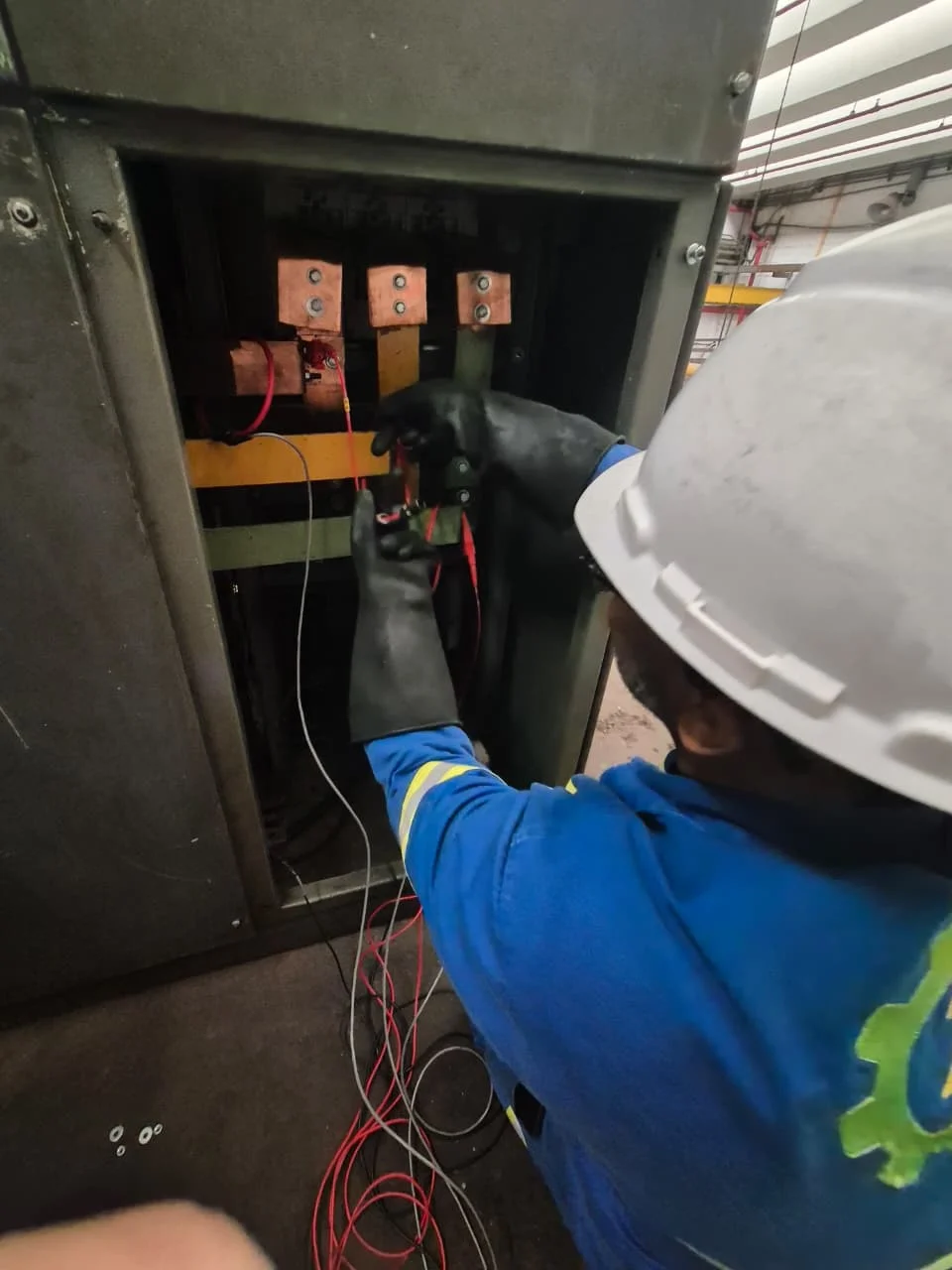

No estudo informado, a WV Elétrica e Serviços Ltda. realiza a conexão segura de um analisador de energia classe A nos barramentos principais, sem prometer ausência de impacto em qualquer instalação.

A execução depende do planejamento de campo, das condições encontradas e dos procedimentos aplicáveis.

Os dados coletados são posteriormente extraídos para análise gráfica da curva de demanda e dos transientes por engenheiros especializados.

A confiabilidade do resultado não depende somente do equipamento.

É necessário registrar o ponto de medição, a identificação das fases, os transformadores de corrente eventualmente utilizados, a configuração do instrumento, o período monitorado e as condições operacionais observadas.

O serviço informado utiliza equipamentos de medição com características técnicas adequadas, buscando assegurar rastreabilidade e confiabilidade aos resultados obtidos.

Quando aplicável ao escopo, a calibração via RBC contribui para documentar a relação entre o instrumento utilizado e os padrões de referência.

Como interpretar os dados com responsabilidade?

A análise deve buscar correlação entre eventos, grandezas e consequências operacionais.

Um transiente registrado próximo a um desligamento é um indício relevante, mas ainda precisa ser comparado com a topologia da instalação, os registros de proteção, as manobras realizadas e o comportamento da carga.

Uma harmônica identificada em determinado ponto também não prova, sozinha, que ela seja a causa de um aquecimento ou de uma falha.

Por esse motivo, não se deve diagnosticar a causa apenas por um sintoma.

O resultado técnico precisa diferenciar o que foi medido, o que foi interpretado e o que foi recomendado.

A análise de qualidade de energia deve transformar dados em hipóteses verificáveis, priorizando riscos e indicando soluções condicionadas às evidências.

Dependendo do diagnóstico, podem ser consideradas medidas como revisão de conexões, adequação de carregamento, instalação de bancos de capacitores ou aplicação de filtros de linha, sempre após a avaliação técnica da instalação.

Para aprofundar a prevenção de falhas, a investigação pode ser integrada a um plano de manutenção preventiva e corretiva, especialmente quando os dados apontam para degradação, sobrecarga ou comportamento irregular em equipamentos e circuitos.

Em instalações com subestação ou cabine primária, a análise também pode complementar avaliações de média e alta tensão, desde que o escopo seja definido por profissional habilitado.

A WV Elétrica e Serviços Ltda. atua no segmento de engenharia elétrica e informa utilizar metodologia orientada à rastreabilidade dos dados e à tomada de decisão técnica, sem substituir a análise específica das condições reais de cada instalação.

Como funciona o estudo de qualidade de energia?

O estudo de qualidade de energia transforma sintomas elétricos e perdas operacionais em um diagnóstico técnico rastreável.

O trabalho começa pela compreensão do contexto da instalação e termina com a interpretação dos dados, a identificação de possíveis causas e a elaboração de recomendações de engenharia.

Na WV Elétrica e Serviços Ltda., esse fluxo pode incluir a conexão de um analisador de energia classe A aos barramentos principais, o monitoramento dos dados elétricos ao longo de uma semana, a análise gráfica da curva de demanda e dos transientes e a emissão de um relatório técnico, conforme o escopo definido para a instalação.

A metodologia não deve ser confundida com uma leitura isolada de tensão ou corrente.

Uma medição pontual registra apenas um instante e pode não capturar eventos intermitentes, variações associadas à operação de máquinas ou distúrbios que ocorrem em determinados períodos.

Já uma campanha de medição ou um monitoramento contínuo permite relacionar eventos elétricos com horários, ciclos produtivos, partidas de motores, acionamentos de inversores e desligamentos.

A escolha entre essas abordagens depende do problema investigado, do nível de risco e das características da instalação.

O fluxo do estudo em cinco etapas

1. Entender o problema: a inspeção técnica começa com o levantamento do contexto operacional.

   São reunidas informações sobre falhas observadas, equipamentos afetados, horários dos eventos, alterações recentes na instalação, cargas críticas e possíveis impactos na produção ou na continuidade do serviço.

   Registros de desligamentos, queima de inversores, superaquecimento de motores, falhas em robótica e CLPs, variações percebidas em equipamentos eletrônicos e ocorrências relacionadas ao excedente de reativo ajudam a formular hipóteses iniciais.

   Essas hipóteses orientam a investigação, mas não substituem as medições.

2. Planejar a medição: nessa fase são definidos os pontos de medição, os barramentos principais a serem avaliados, as grandezas relevantes e o período de coleta.

   Podem ser considerados tensão, corrente, frequência, potência ativa, potência reativa, demanda, fator de potência, harmônicas, desequilíbrio, afundamentos, elevações, interrupções, transientes e variações rápidas.

   O planejamento também deve levar em conta o acesso aos equipamentos, os riscos elétricos, a rotina da operação e a necessidade de preservar a continuidade das atividades.

3. Instalar com segurança: a instalação do analisador de energia classe A é realizada em pontos tecnicamente adequados, respeitando os procedimentos aplicáveis ao trabalho.

   Conforme o escopo informado, a WV Elétrica pode conectar o equipamento aos barramentos principais sem interrupções drásticas, sem que isso represente a promessa de ausência de impacto em qualquer instalação.

   A viabilidade depende das condições reais do sistema, do acesso aos barramentos, dos dispositivos de proteção, da configuração da subestação e dos procedimentos autorizados pelo responsável pela instalação.

4. Monitorar e coletar: depois da instalação, o equipamento registra os dados elétricos durante o período definido para o estudo.

   O monitoramento ao longo de uma semana, quando aplicável ao escopo, amplia a possibilidade de observar comportamentos associados a diferentes turnos, níveis de carga e ciclos de produção.

   A coleta contínua também ajuda a comparar a curva de demanda com os momentos em que ocorrem desligamentos, alarmes ou alterações no funcionamento dos equipamentos.

   O objetivo é formar uma série temporal coerente, e não apenas reunir valores desconectados do contexto operacional.

5. Interpretar e recomendar: após a coleta, os dados são extraídos e organizados em gráficos e indicadores.

   Engenheiros especializados analisam a curva de demanda, os transientes e os demais registros relevantes, procurando correlações entre eventos e sintomas.

   O relatório pode apontar a provável raiz do problema, registrar limitações da investigação e recomendar soluções de engenharia condicionadas às evidências encontradas.

   Entre as alternativas que podem ser consideradas estão bancos de capacitores, filtros de linha, ajustes de operação, revisão de circuitos ou ações de manutenção.

   A solução adequada depende do diagnóstico e não deve ser escolhida apenas pela presença de um sintoma.

Por que a rastreabilidade dos dados é importante?

Resultados confiáveis dependem de instrumentos adequados, configuração correta, identificação dos pontos de medição e registro do período analisado.

No serviço descrito, são utilizados equipamentos de medição com características técnicas adequadas, incluindo instrumentos calibrados via RBC.

Essa calibração contribui para a rastreabilidade metrológica das medições e fortalece a confiabilidade da análise, mas não elimina a necessidade de interpretar os dados de acordo com o contexto da instalação e com as referências técnicas aplicáveis.

O analisador de energia classe A é especialmente relevante quando a investigação exige maior consistência na avaliação de variações, eventos e parâmetros de qualidade.

Ainda assim, a classe do instrumento não transforma automaticamente um registro em diagnóstico.

É necessário verificar onde o equipamento foi instalado, como os dados foram coletados, se o período representa a operação habitual e se houve alterações excepcionais durante a campanha.

Uma leitura instantânea pode indicar que a tensão está adequada em determinado momento, mas não revelar um transiente ocorrido durante a partida de um motor.

Da mesma forma, uma leitura isolada do fator de potência não explica, por si só, uma cobrança relacionada ao reativo excedente nem confirma a necessidade de instalar um banco de capacitores.

A interpretação deve considerar demanda, regime de carga, comportamento temporal e possíveis interações entre equipamentos.

Segurança durante a execução

A medição em instalações elétricas exige planejamento de segurança, controle de acesso e definição clara das responsabilidades.

A equipe informada para o serviço é habilitada em NR-10 e NR-35, e a execução adota procedimentos rigorosos de LOTO, relacionados ao bloqueio e à identificação de fontes de energia quando aplicável.

Esses cuidados são importantes para reduzir a possibilidade de energização inesperada, movimentação não autorizada ou exposição indevida a riscos durante a intervenção.

A instalação em barramentos principais deve ser precedida pela avaliação das condições do local, dos riscos existentes e dos procedimentos autorizados.

O fato de a coleta poder ocorrer sem interrupções drásticas em determinado cenário não significa que toda instalação possa ser acessada da mesma maneira.

A decisão deve ser técnica, documentada e compatível com as condições reais da subestação, da cabine primária ou do quadro elétrico.

Para aprofundar a documentação da intervenção, o relatório pode ser relacionado aos conteúdos internos sobre laudos técnicos e instalações de média e alta tensão.

Também é pertinente conectar esta etapa às páginas institucionais de engenharia elétrica, manutenção preventiva e corretiva e cabine primária, permitindo que o leitor compreenda como a medição se integra a um programa mais amplo de gestão da instalação.

Do gráfico à decisão de engenharia

A análise gráfica da curva de demanda mostra como o consumo se comporta ao longo do período monitorado.

Já a avaliação dos transientes ajuda a identificar eventos rápidos que podem afetar inversores, motores e sistemas eletrônicos sensíveis.

A interpretação conjunta desses registros pode diferenciar uma falha localizada em um equipamento, um problema interno de distribuição e uma perturbação associada à rede elétrica.

Essa distinção é essencial para evitar intervenções baseadas em suposições.

Quando os dados indicam a presença de distorções associadas a cargas não lineares, por exemplo, pode ser necessário investigar a relação entre harmônicas, aquecimento e comportamento de equipamentos eletrônicos.

Em situações de excedente de reativo, a análise deve observar fator de potência, demanda, regime de operação e configuração da instalação antes de considerar um banco de capacitores.

Filtros de linha também só devem ser recomendados quando forem compatíveis com a causa identificada e com os requisitos do sistema.

Assim, o estudo de qualidade de energia não se limita a apontar que existe uma anomalia.

Ele organiza evidências para orientar prioridades, separar causas prováveis de efeitos observados e definir recomendações proporcionais ao risco.

Para solicitar uma avaliação técnica à WV Elétrica, é útil reunir registros de falhas, faturas ou ocorrências relacionadas ao consumo, identificação das cargas críticas e descrição dos eventos observados.

Com essas informações, a empresa pode definir a metodologia aplicável ao escopo, com transparência sobre medições, segurança, documentação e limitações da análise.

Normas, conformidade e responsabilidade técnica

Uma análise de qualidade de energia tecnicamente consistente não se limita à coleta de valores elétricos.

Ela precisa considerar o contexto regulatório, as normas técnicas brasileiras aplicáveis, os procedimentos de segurança e a responsabilidade profissional envolvida na interpretação dos dados.

Para instalações industriais, comerciais, condominiais, hospitalares, datacenters e outras unidades consumidoras, essa abordagem ajuda a transformar medições em informações úteis para decisões de engenharia, sem confundir evidência técnica com hipótese.

Por que considerar a aneel e as normas técnicas brasileiras?

A ANEEL estabelece referências regulatórias relacionadas ao fornecimento e à qualidade da energia elétrica.

Essas referências devem ser analisadas em conjunto com as normas técnicas brasileiras pertinentes ao tipo de instalação, ao sistema elétrico avaliado, aos equipamentos envolvidos e ao objetivo do estudo.

A aplicabilidade de cada requisito depende do escopo contratado, das características da unidade e da edição vigente dos documentos técnicos.

Na prática, considerar essas referências contribui para:

• definir quais grandezas e eventos devem ser observados;
• organizar critérios de medição, registro e apresentação dos dados;
• relacionar ocorrências elétricas com a continuidade operacional e a segurança da instalação;
• estabelecer limites de interpretação compatíveis com o escopo técnico;
• documentar recomendações de forma rastreável e tecnicamente justificável;
• reduzir o risco de conclusões baseadas apenas em uma leitura isolada ou em relatos não verificados.

A norma ou referência regulatória não substitui o diagnóstico de campo.

Ela orienta critérios e responsabilidades, enquanto a investigação precisa considerar a arquitetura elétrica, o regime de operação, as cargas conectadas, o histórico de falhas e os eventos registrados durante o monitoramento.

Medir, interpretar, recomendar e formalizar: etapas diferentes

Um relatório responsável separa quatro atividades que frequentemente são tratadas como se fossem uma só:

1. Medir: registrar tensão, corrente, frequência, demanda, fator de potência, potência ativa, potência reativa, harmônicas, transientes ou outros parâmetros definidos para o estudo. A medição deve utilizar instrumentos adequados ao objetivo e ao ponto de instalação.
2. Interpretar: relacionar os dados com o comportamento da instalação, os horários de operação, as cargas críticas, os desligamentos e os sintomas observados. Uma ocorrência registrada não prova, por si só, a origem do problema.
3. Recomendar: propor alternativas de engenharia condicionadas às evidências encontradas. Bancos de capacitores, filtros de linha, ajustes operacionais, revisão de conexões ou intervenções em equipamentos somente devem ser considerados depois da análise técnica do caso.
4. Formalizar: apresentar metodologia, condições da coleta, limitações, registros, gráficos, conclusões e recomendações em documentação compatível com o escopo. Quando aplicável, a responsabilidade técnica deve ser registrada por profissional habilitado.

Essa separação melhora a rastreabilidade e evita que uma hipótese seja apresentada como diagnóstico definitivo.

Também permite que a gestão da empresa compreenda quais informações foram observadas diretamente, quais conclusões foram extraídas dos dados e quais ações ainda dependem de validação complementar.

Checklist de documentação e rastreabilidade

Antes de iniciar um estudo de qualidade de energia elétrica, é recomendável organizar as informações disponíveis e confirmar o que será efetivamente investigado.

Um checklist editorial e técnico pode incluir:

• identificação da unidade, do sistema ou do setor analisado;
• diagrama unifilar ou documentação equivalente, quando disponível;
• características gerais da alimentação e dos principais pontos de medição;
• relação das cargas críticas, como inversores, motores, robótica, CLPs e equipamentos eletrônicos sensíveis;
• registros de desligamentos, alarmes, queimas, oscilações ou falhas recorrentes;
• faturas e informações relacionadas à demanda ou ao excedente de reativo, quando esse tema fizer parte do escopo;
• datas e horários aproximados dos eventos observados;
• descrição das condições de operação durante a coleta;
• identificação do instrumento utilizado e de sua condição de calibração;
• localização dos pontos de instalação do analisador;
• período de monitoramento e eventuais interrupções na coleta;
• arquivos brutos, gráficos, tabelas e critérios usados na interpretação;
• limitações técnicas que possam influenciar a conclusão;
• recomendações vinculadas aos dados efetivamente registrados.

A rastreabilidade permite reconstruir o caminho entre o evento, a medição e a conclusão.

No serviço descrito da WV Elétrica e Serviços Ltda., são informados instrumentos com características técnicas adequadas, calibração via RBC e análise especializada dos dados.

Esses elementos devem ser apresentados no relatório de acordo com o escopo efetivamente realizado, sem extrapolar conclusões para condições que não foram monitoradas.

Art e responsabilidade técnica através do crea-sp

A Anotação de Responsabilidade Técnica, ou ART, formaliza a responsabilidade de um profissional habilitado por determinada atividade técnica.

Sua emissão através do CREA-SP, quando aplicável ao escopo contratado, ajuda a identificar a responsabilidade profissional associada ao serviço e à documentação produzida.

A ART não transforma uma medição em prova automática de conformidade e não substitui a qualidade da metodologia.

Ela deve estar coerente com a atividade realizada, com o objeto do trabalho e com a atribuição profissional correspondente.

Por isso, é importante conferir se o documento técnico descreve adequadamente o serviço, o local ou sistema avaliado, a finalidade da análise e as limitações conhecidas.

Na atuação informada, a WV Elétrica considera a emissão de ART através do CREA-SP como parte de seus diferenciais técnicos.

A confirmação da necessidade, da modalidade e do conteúdo aplicável deve ser feita conforme o escopo da contratação e as regras profissionais vigentes.

Segurança em trabalhos e medições elétricas

A conformidade documental deve caminhar junto com a segurança operacional.

Atividades em instalações elétricas exigem planejamento, avaliação de riscos, delimitação da área de trabalho e procedimentos compatíveis com as condições encontradas.

A equipe informada para o serviço possui habilitação em NR-10 e NR-35, e a metodologia inclui procedimentos rigorosos de LOTO, conforme o contexto apresentado.

A NR-10 está relacionada à segurança em instalações e serviços em eletricidade.

A NR-35 trata de aspectos de segurança para trabalho em altura quando essa condição estiver presente.

O LOTO, por sua vez, organiza o bloqueio, a sinalização e o controle de fontes de energia para reduzir o risco de energização inesperada durante uma intervenção.

A escolha do ponto de medição, a conexão do analisador e o acesso a barramentos principais devem ser planejados por profissionais habilitados, considerando riscos elétricos, acesso físico, condições de operação e necessidade de proteção.

A possibilidade informada de conectar um analisador de energia classe A sem interrupções drásticas não deve ser entendida como segurança de ausência de impacto em qualquer instalação.

Cada ambiente precisa ser avaliado antes da execução.

Como validar a edição e a aplicabilidade das normas?

Normas e regulamentos podem passar por revisões, substituições ou atualizações de interpretação.

Por isso, o contratante deve solicitar que o escopo indique quais referências serão consideradas, qual edição é pertinente e como elas se relacionam com o objetivo do estudo.

Também é recomendável confirmar se a referência é regulatória, normativa, contratual ou apenas orientativa.

Uma validação adequada deve esclarecer:

• qual instalação, circuito ou equipamento será analisado;
• quais parâmetros serão monitorados;
• qual período de coleta é compatível com a ocorrência investigada;
• quais critérios serão utilizados para interpretar os resultados;
• quais documentos serão entregues;
• quais limitações poderão impedir uma conclusão definitiva;
• se haverá ART e qual atividade técnica ela abrangerá;
• quais recomendações dependerão de projeto, manutenção ou investigação adicional.

A WV Elétrica e Serviços Ltda. atua desde 2018 em engenharia elétrica e declara foco em rigor normativo, integridade, transparência e mitigação de riscos patrimoniais e humanos.

A definição final da metodologia deve ser feita após a avaliação das características e dos objetivos da instalação.

Causas comuns, interpretação dos resultados e soluções de engenharia

Uma análise de qualidade de energia deve transformar sintomas operacionais em evidências elétricas capazes de orientar decisões.

Desligamentos, aquecimento, falhas de inversores ou variações no desempenho de uma linha podem ter origens diferentes: uma carga interna, uma instalação inadequada, uma condição na subestação, uma perturbação na rede elétrica ou uma combinação desses fatores.

Por isso, a recomendação técnica não deve ser definida apenas pela aparência do problema.

Sintoma não é diagnóstico

O mesmo sintoma pode estar associado a hipóteses distintas.

A tabela abaixo apresenta possibilidades educacionais, mas não substitui a medição nem a avaliação de um profissional habilitado:

Sintoma observado
Hipóteses a investigar
Evidências úteis

Queima ou desligamento de inversores
Transientes, harmônicas, afundamentos de tensão, conexões inadequadas ou falhas no próprio equipamento
Forma de onda, eventos registrados, tensão, corrente, distorção e correlação com o horário da ocorrência

Superaquecimento de motores
Desequilíbrio de tensão, sobrecarga, harmônicas, ventilação insuficiente ou problema mecânico
Tensões e correntes por fase, fator de potência, temperatura operacional e histórico de carga

Falhas em robótica e CLPs
Distúrbios rápidos, interrupções, ruído elétrico, aterramento inadequado ou sensibilidade do sistema de controle
Transientes, variações rápidas, sequência temporal dos eventos e condições de operação

Disjuntores atuando sem causa aparente
Sobrecorrente, curto-circuito, seletividade inadequada, transientes ou deterioração de componentes
Corrente, duração do evento, registros de proteção, inspeção e análise do circuito envolvido

Cobrança ou multa por reativo excedente
Fator de potência inadequado, alteração do perfil de carga ou compensação mal dimensionada
Demanda, energia reativa, fator de potência, horários de operação e faturas de energia

Interrupções em processos
Falha interna, perturbação da concessionária, proteção sensível ou perda de continuidade em parte da instalação
Registro de eventos, curva de demanda, tensão, frequência, transientes e sequência operacional

A causa precisa ser confirmada por medição.

Uma hipótese baseada somente no relato do operador pode direcionar a investigação, mas não comprova a origem do evento.

Também é importante separar três possibilidades: falha no equipamento, problema na instalação interna e perturbação proveniente da rede.

Essa distinção evita substituir um componente quando a causa está em outro ponto do sistema ou instalar uma solução sem avaliar sua compatibilidade com o conjunto elétrico.

Como os dados ajudam a encontrar a causa raiz?

Uma leitura instantânea mostra apenas o estado da instalação no momento da coleta.

Ela pode não registrar um afundamento breve, um transiente ou uma alteração que ocorre somente durante a partida de motores, a comutação de cargas ou o acionamento de equipamentos eletrônicos.

Já o monitoramento contínuo permite relacionar eventos elétricos ao comportamento da operação.

A interpretação deve considerar, entre outros elementos, a curva de demanda, o perfil de tensão e corrente, a frequência, o fator de potência, a potência ativa e reativa, as harmônicas, o desequilíbrio entre fases, as interrupções, os afundamentos, as elevações e os transientes.

O valor de cada registro depende do ponto de medição, do período observado, da configuração do analisador e da relação temporal com o sintoma informado.

Na prática, uma solução baseada em hipótese parte de uma suspeita e aplica uma correção antes de confirmar o mecanismo causador.

Uma solução baseada em evidências medidas compara eventos, grandezas e condições de carga para definir se a recomendação é tecnicamente coerente.

Essa segunda abordagem tende a produzir um diagnóstico mais rastreável, embora a interpretação sempre dependa do escopo da campanha, das características da instalação e da qualidade dos dados disponíveis.

No serviço de estudo de qualidade de energia elétrica da WV Elétrica e Serviços Ltda., os dados são analisados por engenheiros especializados, com elaboração de relatório que aponta a raiz dos problemas identificados e recomenda alternativas de engenharia condicionadas aos resultados.

A empresa informa o uso de instrumentos com características técnicas adequadas e calibração via RBC, contribuindo para a rastreabilidade e a confiabilidade das medições.

Isso não significa que todo evento possa ser atribuído a uma única causa, mas estabelece uma base técnica para priorizar riscos e próximos passos.

Quando considerar bancos de capacitores ou filtros de linha?

Bancos de capacitores podem ser considerados quando a investigação indicar necessidade de compensação de potência reativa e condições adequadas para sua aplicação.

Antes da especificação, é necessário avaliar o fator de potência, a demanda, o perfil de carga, a presença de harmônicas, os horários de operação e a interação com outros equipamentos.

A instalação de capacitores sem essa análise pode não resolver o problema e, em determinadas configurações, pode criar condições indesejadas de ressonância ou ampliar distúrbios.

Filtros de linha ou outras soluções de mitigação podem ser avaliados quando os registros demonstrarem distorções, ruídos ou transientes compatíveis com a vulnerabilidade dos equipamentos conectados.

A escolha depende da origem, da frequência, da intensidade, da duração e do caminho de propagação do distúrbio.

Também deve considerar a arquitetura da rede, o sistema de aterramento, as proteções existentes e as cargas que compartilham o mesmo circuito.

Assim, bancos de capacitores e filtros de linha são possibilidades de engenharia, não respostas automáticas para qualquer falha.

A recomendação deve aparecer depois da análise dos dados e da verificação de que a solução é compatível com a instalação.

O relatório técnico pode registrar a justificativa, as premissas, as limitações da avaliação e os pontos que exigem validação complementar.

Reativo excedente e cargas eletrônicas sensíveis

Em uma indústria, uma alteração no processo produtivo, a entrada de motores ou a mudança no regime de operação pode modificar o consumo de potência ativa e reativa.

Se houver indicação de reativo excedente, a avaliação deve correlacionar fator de potência, demanda, horários, cargas em funcionamento e registros da fatura.

O exemplo genérico de uma multa por reativo excedente não permite concluir, por si só, que um banco de capacitores seja a solução adequada.

É necessário entender o comportamento da instalação e verificar se existem harmônicas ou variações que afetem a compensação.

Cargas não lineares, como acionamentos eletrônicos, fontes chaveadas, inversores, robótica e CLPs, podem contribuir para a distorção da forma de onda ou apresentar sensibilidade a determinados eventos.

Datacenters, hospitais e linhas de produção dependem de continuidade e estabilidade compatíveis com seus processos, mas os critérios de aceitação e a criticidade devem ser avaliados conforme o sistema específico.

A análise deve observar a contaminação da energia no ponto adequado e verificar se o distúrbio é gerado localmente ou recebido da rede.

Em instalações com subestação, cabine primária ou alimentação em média e alta tensão, a investigação pode precisar ser relacionada ao estado dos equipamentos de manobra, proteção, transformação e distribuição.

A competência informada da WV Elétrica em manutenção preventiva e corretiva em cabine primária complementa esse tipo de avaliação quando o escopo contratado exigir inspeção ou intervenção nessa parte da instalação.

A recomendação deve permanecer vinculada às evidências coletadas e às condições reais encontradas em campo.

Priorização das ações e próximos passos

Depois da coleta, a priorização pode considerar a segurança das pessoas, o risco de dano patrimonial, a continuidade do processo, a recorrência do evento, a criticidade das cargas e a conformidade aplicável.

Nem toda anomalia exige a mesma resposta.

Algumas situações pedem inspeção imediata; outras demandam uma campanha de monitoramento, revisão de conexões, manutenção preventiva ou corretiva, avaliação da cabine primária ou aprofundamento do diagnóstico.

A WV Elétrica e Serviços Ltda. atua desde 2018 em engenharia elétrica e informa atendimento em área nacional para o estudo de qualidade de energia elétrica.

A empresa também informa equipe habilitada em NR-10 e NR-35, adoção de procedimentos LOTO e emissão de ART através do CREA-SP.

Esses elementos apoiam uma abordagem orientada à segurança e à responsabilidade técnica, sem substituir a análise específica da instalação nem representar promessa de correção ou resultado previamente definido.

Para solicitar uma avaliação técnica, reúna registros de desligamentos, faturas que indiquem reativo excedente, identificação das cargas críticas, horários dos eventos, histórico de manutenção e descrição dos impactos observados.

Com essas informações, a WV Elétrica pode definir o escopo de medição aplicável, incluindo a possibilidade de monitoramento e análise nos barramentos principais conforme as condições de segurança e operação.

Consulte também as páginas internas sobre cabine primária, manutenção preventiva e corretiva, laudos técnicos e engenharia elétrica para relacionar o diagnóstico às demais necessidades da instalação.

O que é um estudo de qualidade de energia elétrica?

O estudo de qualidade de energia elétrica é uma avaliação técnica que coleta e interpreta dados da instalação para identificar variações, distúrbios, transientes, desequilíbrios, harmônicas, alterações de demanda, fator de potência e outros eventos capazes de afetar a operação.

A análise de qualidade de energia transforma sintomas, como desligamentos, falhas em equipamentos ou excedente de reativo, em informações rastreáveis para apoiar decisões de engenharia.

O diagnóstico deve considerar o contexto da instalação, o comportamento das cargas e o período em que os eventos ocorrem.

Uma ocorrência isolada nem sempre revela a causa real: o problema pode estar em um equipamento específico, na distribuição interna da instalação ou na rede elétrica que a alimenta.

Por isso, a interpretação deve ser baseada em medições adequadas e não apenas em observações pontuais.

Quando realizar esse estudo?

A investigação pode ser considerada quando há queima recorrente de inversores, superaquecimento de motores, falhas em robótica ou CLPs, interrupções inesperadas, alarmes em sistemas eletrônicos, oscilações percebidas na operação ou cobrança relacionada a reativo excedente.

Também pode ser útil quando uma empresa pretende compreender melhor o comportamento de uma instalação de média ou alta tensão, uma subestação, uma cabine primária ou uma linha de produção com cargas sensíveis.

Entre os ambientes que podem demandar esse tipo de avaliação estão:

• Indústrias com processos automatizados ou eletrônica de potência.
• Linhas de produção que utilizam robótica, CLPs e inversores.
• Datacenters e instalações que dependem de continuidade operacional.
• Hospitais e instituições com equipamentos elétricos sensíveis.
• Estabelecimentos comerciais com cargas relevantes ou operação contínua.
• Condomínios e grandes consumidores de energia.
• Subestações e instalações de média e alta tensão.

A necessidade do estudo não deve ser definida apenas pelo tipo de empreendimento.

A criticidade das cargas, o histórico de falhas, a configuração elétrica, os registros de manutenção e a recorrência dos eventos ajudam a definir a metodologia mais adequada.

Quais dados são coletados?

A coleta pode envolver tensão, corrente, frequência, potência ativa, potência reativa, demanda, fator de potência, harmônicas, desequilíbrio, afundamentos, elevações, interrupções, variações rápidas e transientes.

O conjunto de grandezas observado depende do objetivo da investigação e das características da instalação.

A leitura deve ser interpretada junto com informações operacionais.

É importante relacionar os eventos registrados com partidas de motores, acionamento de inversores, mudanças de carga, desligamentos, alarmes, intervenções de manutenção e ocorrências na produção.

Essa correlação ajuda a diferenciar uma coincidência temporal de uma possível relação técnica.

Uma medição instantânea pode indicar a condição da instalação em um momento específico, mas não necessariamente representa o comportamento ao longo do dia ou da semana.

O monitoramento contínuo permite observar a curva de demanda, registrar eventos intermitentes e analisar transientes que poderiam não aparecer durante uma inspeção pontual.

É necessário interromper a operação?

A necessidade de interrupção depende da configuração da instalação, do ponto de conexão, das condições de acesso, dos riscos envolvidos e do escopo definido para a medição.

O serviço informado pela WV Elétrica pode incluir a conexão segura de um analisador de energia classe A nos barramentos principais sem interrupções drásticas, mas a possibilidade concreta deve ser avaliada tecnicamente para cada instalação.

Nenhuma condição de operação deve ser presumida antes da inspeção e do planejamento.

A equipe precisa verificar os pontos de medição, os riscos elétricos, as restrições de acesso, as cargas críticas e os procedimentos aplicáveis.

Quando houver necessidade de intervenção, a atividade deve ser planejada para preservar a segurança das pessoas, dos equipamentos e da operação.

Que equipamentos são utilizados?

O estudo utiliza equipamentos de medição com características técnicas adequadas ao objetivo da investigação.

No escopo informado, a WV Elétrica utiliza analisador de energia classe A e instrumentos calibrados via RBC, o que contribui para a rastreabilidade dos dados obtidos.

A adequação do instrumento deve ser relacionada às grandezas avaliadas, ao ponto de instalação e ao período de monitoramento.

A calibração via RBC indica que o instrumento possui referência metrológica vinculada à Rede Brasileira de Calibração.

Isso não elimina a necessidade de interpretar os dados dentro do contexto da instalação, mas reforça a importância de documentar a confiabilidade e a rastreabilidade das medições.

Como funciona o monitoramento?

O monitoramento consiste na instalação segura do equipamento, na coleta contínua dos dados elétricos e na posterior extração e análise das informações registradas.

Conforme o escopo descrito para o serviço, os dados podem ser acompanhados ao longo de uma semana, permitindo observar diferentes condições de carga e operação.

O fluxo normalmente considera:

1. Levantamento do problema, do histórico de ocorrências e das cargas críticas.
2. Planejamento dos pontos de medição, dos acessos e dos procedimentos de segurança.
3. Instalação do analisador de energia classe A nos pontos definidos.
4. Monitoramento contínuo de grandezas, eventos, demanda e transientes.
5. Extração dos dados, elaboração de gráficos e interpretação por engenheiros especializados.
6. Emissão de relatório com a análise da causa provável e recomendações condicionadas às evidências coletadas.

O período de coleta não deve ser interpretado como segurança de que todos os eventos ocorrerão durante o monitoramento.

A ausência de um evento no intervalo analisado também é uma informação que precisa ser considerada junto com o histórico operacional e os demais registros disponíveis.

Qual é a função do relatório?

O relatório organiza as medições, os gráficos, os eventos identificados, as condições observadas e as conclusões técnicas dentro do escopo contratado.

Ele pode apoiar a priorização de riscos, o planejamento de manutenção, a avaliação de cargas sensíveis e a definição de soluções de engenharia.

A função do relatório não é apenas apresentar gráficos.

É necessário relacionar os dados ao problema relatado, esclarecer limitações da análise e diferenciar o que foi medido do que foi interpretado.

Recomendações como avaliação de bancos de capacitores ou filtros de linha devem ser consideradas somente quando forem compatíveis com os dados, com a configuração da instalação e com a análise técnica realizada.

O documento também pode complementar processos de engenharia elétrica, manutenção preventiva e corretiva, elaboração de laudos técnicos, adequação à NR-10, adequação às normas NBR e intervenções em cabine primária.

Essas aplicações devem respeitar o escopo de cada serviço e não substituem avaliações específicas quando forem necessárias.

Qual é a função da art através do crea-sp?

A ART registra a responsabilidade técnica de uma atividade de engenharia conforme o escopo definido e as atribuições profissionais aplicáveis.

No serviço informado, a WV Elétrica realiza emissão de ART através do CREA-SP.

A documentação deve refletir corretamente o serviço executado, os limites da atividade e a responsabilidade técnica correspondente.

A ART não transforma uma medição em conformidade automática e não substitui a análise dos dados.

Ela integra a formalização técnica do trabalho, enquanto a qualidade do diagnóstico depende da metodologia, dos instrumentos, dos registros, da interpretação e da compatibilidade das recomendações com a instalação.

Como a segurança é tratada durante a avaliação?

A segurança deve ser planejada antes do acesso aos pontos de medição.

O contexto informado para o serviço inclui equipe habilitada em NR-10 e NR-35 e adoção de procedimentos rigorosos de LOTO.

Esses procedimentos devem ser aplicados de acordo com os riscos identificados, com as características da instalação e com as regras de segurança vigentes no local.

A investigação também deve considerar a delimitação da área, o controle de acesso, a identificação dos circuitos, os equipamentos de proteção e as condições para trabalho em instalações elétricas.

A existência de um procedimento de segurança não autoriza intervenções fora do escopo ou sem avaliação prévia dos riscos.

Que soluções podem ser recomendadas?

As soluções dependem da causa confirmada ou sustentada pelos dados.

Em determinados cenários, a análise pode indicar a necessidade de estudar bancos de capacitores, filtros de linha, ajustes de operação, manutenção de equipamentos, revisão de conexões, avaliação de cargas não lineares ou investigação da cabine primária e da rede elétrica.

Uma recomendação baseada apenas em hipótese pode deslocar o problema, gerar custos desnecessários ou não tratar a origem do evento.

Por isso, a análise de qualidade de energia deve correlacionar sintomas, medições, histórico de falhas e características das cargas antes de indicar uma intervenção.

A WV Elétrica e Serviços Ltda. atua desde 2018 no segmento de engenharia elétrica e informa competência em manutenção preventiva e corretiva de cabine primária.

O serviço de estudo de qualidade de energia elétrica é oferecido em área nacional, com possibilidade de colaboração com SPEM e CRE Engenharia, conforme o escopo aplicável.

Essas informações não substituem a definição técnica específica de cada instalação.

Quais informações devem ser enviadas para avaliação do escopo?

Para iniciar uma avaliação técnica, é útil reunir:

• Faturas e registros relacionados ao consumo, à demanda ou ao reativo excedente.
• Histórico de falhas, alarmes, desligamentos e queima de componentes.
• Relação das cargas críticas e dos equipamentos eletrônicos sensíveis.
• Informações sobre robótica, CLPs, inversores, motores e sistemas de automação.
• Diagramas elétricos, quando disponíveis.
• Registros de manutenção preventiva e corretiva.
• Datas e horários aproximados dos eventos observados.
• Dados sobre a subestação, a cabine primária ou os pontos de média e alta tensão.
• Restrições de acesso, condições de operação e requisitos de segurança do local.

Com essas informações, a WV Elétrica pode avaliar a metodologia aplicável, os pontos de medição, as condições de segurança, o tipo de monitoramento e a documentação técnica necessária.

A solicitação deve esclarecer o problema observado, as cargas envolvidas e o objetivo esperado do estudo, sem pressupor previamente a causa ou a solução.

Próximos passos

O próximo passo é organizar os registros disponíveis, identificar os eventos prioritários e informar quais cargas não podem sofrer alterações durante a operação.

Em seguida, deve-se consultar a WV Elétrica e Serviços Ltda. para definir o escopo técnico adequado, incluindo medição, monitoramento, análise gráfica, relatório e eventual emissão de ART através do CREA-SP.

Para aprofundar a avaliação, também podem ser consultadas as páginas internas sobre projetos e instalações elétricas, manutenção preventiva e corretiva, laudos técnicos, cabine primária, adequação à NR-10, adequação às normas NBR e instalações de média e alta tensão.

Cada referência deve ser relacionada ao objetivo específico da instalação e validada dentro do escopo técnico aplicável.
