Medição de energia elétrica em São Paulo

Medição de energia elétrica em são paulo: aplicações, especificação e critérios de escolha

Ao pesquisar medição de energia elétrica em São Paulo, é importante avaliar a aplicação, as condições de operação e o suporte técnico necessário. A medição de energia elétrica é o processo de registrar e analisar grandezas elétricas de uma instalação para compreender quanto se consome, em que momentos ocorre a demanda e se a energia fornecida apresenta condições adequadas para a operação dos equipamentos.

Em uma indústria, condomínio, instituição ou estabelecimento comercial, esses dados apoiam decisões de manutenção, eficiência, expansão da carga e prevenção de falhas.

Na prática, medir não significa observar apenas o valor da conta.

É importante diferenciar quatro conceitos:

• Consumo de energia: quantidade de energia utilizada ao longo do tempo, normalmente expressa em quilowatt-hora (kWh). Ajuda a acompanhar o uso acumulado da instalação.
• Demanda elétrica: maior potência solicitada em determinado intervalo de medição, geralmente expressa em quilowatt (kW). É relevante para avaliar o perfil de carga e o dimensionamento do sistema.
• Fator de potência: relação entre a potência ativa efetivamente utilizada e a potência aparente do sistema. Valores inadequados podem indicar uso ineficiente da capacidade elétrica e contribuir para cobrança relacionada a excedente de energia reativa, conforme as regras aplicáveis.
• Qualidade de energia: condição da tensão e da corrente durante a operação. A análise pode identificar harmônicas, transientes, afundamentos, elevações, desequilíbrios e outras perturbações capazes de afetar cargas sensíveis.

Assim, um medidor convencional pode registrar principalmente consumo e demanda, enquanto um analisador de energia reúne informações mais detalhadas sobre o comportamento elétrico ao longo do tempo.

A escolha depende do objetivo da avaliação.

Para acompanhamento de consumo, uma medição básica pode ser suficiente.

Quando existem desligamentos, aquecimento, falhas em inversores, instabilidade em robótica e CLPs ou atuação inesperada de proteções, é recomendável avaliar a qualidade da energia com instrumentação apropriada e metodologia técnica.

A ANEEL e as normas técnicas brasileiras formam referências importantes para a operação e a avaliação das instalações elétricas.

Ainda assim, a interpretação dos dados deve considerar o tipo de carga, o diagrama elétrico, a infraestrutura de média ou alta tensão e as condições reais de funcionamento.

Um número isolado raramente explica a causa de um problema; a correlação entre eventos, horários, curvas de demanda e equipamentos afetados costuma ser mais informativa.

Na medição de energia elétrica em São Paulo, por exemplo, uma instalação pode precisar apenas de acompanhamento de grandezas de consumo ou de um estudo mais completo de qualidade de energia.

A WV Elétrica e Serviços Ltda. atua em engenharia elétrica desde 2018 e informa realizar estudos com analisador de energia classe A, instrumentos calibrados via RBC e análise técnica dos dados por engenheiros especializados.

Quando aplicável ao serviço, a empresa também informa equipe habilitada em NR-10 e NR-35, procedimentos de LOTO e emissão de ART pelo CREA-SP.

O objetivo da medição, portanto, não é apenas produzir números.

É transformar dados rastreáveis em informação para orientar manutenção preventiva ou corretiva, reduzir incertezas operacionais e definir soluções de engenharia compatíveis com o diagnóstico.

A conclusão deve ser baseada nas evidências registradas e nas características específicas da instalação, sem presumir a causa antes da análise técnica.

Tipos de medidores e formas de monitoramento

A escolha do medidor de energia depende do objetivo da análise.

Medir o consumo total é diferente de acompanhar a demanda elétrica, verificar o fator de potência ou investigar distúrbios que afetam equipamentos sensíveis.

Por isso, a medição de energia elétrica deve considerar o perfil da instalação, os pontos de conexão, o regime de operação e o nível de detalhamento necessário para a tomada de decisão.

Medidores convencionais

Os medidores convencionais registram grandezas elétricas e permitem acompanhar o consumo de energia ao longo de determinado período.

Em aplicações comerciais, industriais, condominiais e institucionais, podem apoiar a conferência do consumo, a avaliação da demanda contratada e o acompanhamento do fator de potência, conforme as características do sistema de fornecimento.

Esse tipo de medição costuma ser suficiente quando a necessidade principal é conhecer o consumo acumulado ou verificar tendências gerais.

Entretanto, registros consolidados podem não revelar quando ocorreu uma falha, qual equipamento contribuiu para o problema ou se houve transientes, afundamentos, elevações e distorções harmônicas.

Nesses casos, é necessário complementar a leitura com instrumentos de análise mais detalhada.

Telemedição

A telemedição permite transmitir dados elétricos a uma plataforma ou sistema de supervisão sem depender exclusivamente da leitura local.

Sua utilidade está relacionada ao acompanhamento remoto, à organização histórica das informações e à possibilidade de comparar períodos, turnos ou condições distintas de operação.

Para grandes consumidores, instalações de média e alta tensão e unidades com operação contínua, a análise de dados pode facilitar a identificação de alterações no consumo e na demanda elétrica.

Também pode apoiar o acompanhamento de indicadores relacionados ao mercado livre de energia, desde que os dados sejam interpretados considerando contratos, regras aplicáveis e critérios técnicos pertinentes.

A telemedição, por si só, não substitui a avaliação de engenharia: ela fornece dados que precisam ser validados e contextualizados.

Medidores inteligentes e monitoramento avançado

Medidores inteligentes podem reunir maior quantidade de informações, registrar eventos e disponibilizar dados com frequência mais adequada ao objetivo do monitoramento.

Dependendo do equipamento e da configuração adotada, a análise pode abranger consumo, demanda, tensão, corrente, fator de potência e outros parâmetros elétricos.

É importante não confundir medição inteligente com estudo completo de qualidade de energia.

Quando há suspeita de queima de inversores, superaquecimento de motores, falhas em robótica e CLPs, instabilidade em datacenters ou problemas associados a cargas não lineares, pode ser necessário utilizar um analisador de energia apropriado, instalado em pontos definidos por avaliação técnica.

A seleção do instrumento deve considerar a grandeza a ser medida, a classe de desempenho, a segurança da instalação e a rastreabilidade dos resultados.

Como escolher a forma de monitoramento?

A decisão pode seguir quatro perguntas práticas:

1. O objetivo é acompanhar consumo, demanda, fator de potência ou qualidade de energia?
2. Os dados precisam ser consultados remotamente ou basta uma leitura local?
3. Há eventos intermitentes que exigem registro contínuo e análise temporal?
4. A instalação possui cargas críticas, eletrônica sensível ou operação em média e alta tensão?

Em uma investigação técnica, a confiabilidade depende da correta definição dos pontos de medição, da configuração do instrumento, da segurança da instalação e da interpretação dos dados.

No estudo de qualidade de energia realizado pela WV Elétrica, o contexto informado inclui instrumentos calibrados via RBC, equipe habilitada em NR-10 e NR-35, procedimentos de LOTO e análise especializada dos registros.

Essas características devem ser diferenciadas de uma medição rotineira de consumo, pois o propósito é identificar possíveis causas de anomalias e orientar soluções de engenharia compatíveis com o diagnóstico.

Estudo de qualidade de energia: quando solicitar

O estudo de qualidade de energia deve ser considerado quando uma instalação apresenta falhas elétricas recorrentes, perdas de produtividade ou comportamento anormal em equipamentos sensíveis.

Diferentemente de uma medição isolada de consumo, a análise acompanha diferentes grandezas e eventos ao longo do tempo, permitindo relacionar distúrbios da rede com sintomas observados na operação.

Na prática, a medição de energia elétrica em São Paulo pode ser o primeiro passo para compreender o comportamento de uma instalação, mas o estudo de qualidade de energia amplia a investigação ao avaliar harmônicas, transientes, afundamentos, elevações, variações de tensão, demanda e fator de potência.

A interpretação deve considerar o tipo de carga, o regime de funcionamento e as referências técnicas aplicáveis.

Principais sinais de alerta

Solicitar uma avaliação técnica pode ser pertinente quando ocorrerem:

• queima ou desligamento recorrente de inversores, fontes e acionamentos;
• superaquecimento de motores, transformadores, cabos ou painéis;
• falhas intermitentes em robótica, CLPs e sistemas de automação;
• reinicializações, indisponibilidade ou instabilidade em datacenters;
• comportamento irregular de equipamentos de suporte em hospitais e instituições;
• atuação frequente de proteções sem causa aparente;
• aumento de perdas, aquecimento ou penalizações associadas ao fator de potência e ao reativo excedente;
• interferências em cargas não lineares, instrumentação e sistemas de controle.

Esses sinais não comprovam, isoladamente, a origem do problema.

Eles podem estar relacionados à instalação interna, à operação das cargas, à conexão com a rede ou à combinação de diferentes fatores.

Por isso, trocar componentes sem diagnóstico pode apenas tratar o sintoma e não eliminar a causa provável.

O que a análise procura identificar?

As harmônicas são distorções da forma de onda normalmente associadas a cargas não lineares, como conversores, inversores e fontes eletrônicas.

Dependendo da configuração do sistema, podem contribuir para aquecimento, perdas e atuação indevida de dispositivos.

Transientes são eventos rápidos que podem afetar equipamentos eletrônicos.

Já afundamentos e elevações correspondem a variações temporárias de tensão que podem provocar desligamentos, falhas de processo ou reinicializações.

Também é importante avaliar o fator de potência e a demanda elétrica.

Em instalações com grande quantidade de motores, conversores ou cargas eletrônicas, os dados podem ajudar a verificar se há necessidade de medidas corretivas, como revisão da compensação reativa, instalação de bancos de capacitores ou aplicação de filtros de linha.

A solução adequada depende do diagnóstico, da arquitetura elétrica e dos requisitos técnicos da instalação.

Quando envolver uma empresa especializada?

A investigação tende a ser mais consistente quando utiliza analisador de energia classe A instalado de forma segura nos barramentos principais, com instrumentos calibrados via RBC e procedimento compatível com os riscos da atividade.

Na WV Elétrica e Serviços Ltda., o estudo informado inclui monitoramento dos dados elétricos, extração de curvas de demanda e transientes e análise por engenheiros especializados.

A empresa também informa equipe habilitada em NR-10 e NR-35, adoção de procedimentos de LOTO e emissão de ART pelo CREA-SP.

O resultado esperado de um estudo técnico é um relatório que organize os eventos registrados, apresente gráficos, interprete os desvios encontrados e indique recomendações compatíveis com as evidências coletadas.

Para instalações industriais, comerciais, hospitalares, datacenters, condomínios e sistemas de média ou alta tensão, essa abordagem ajuda a priorizar intervenções com base em dados, sem presumir a causa antes da medição.

Como é realizado o monitoramento e a análise técnica?

A medição de energia elétrica em São Paulo exige mais do que observar o consumo registrado na fatura.

Em instalações industriais, comerciais, hospitalares e de média ou alta tensão, o monitoramento técnico precisa relacionar demanda, comportamento das cargas e eventos que podem comprometer a continuidade operacional.

O Estudo de Qualidade de Energia Elétrica da WV Elétrica é estruturado para transformar medições rastreáveis em informações úteis à tomada de decisão.

1. Levantamento do sistema elétrico

A primeira etapa consiste em compreender a instalação: características do fornecimento, configuração dos quadros e barramentos, cargas críticas, equipamentos eletrônicos sensíveis, histórico de falhas e possíveis alterações na operação.

Esse levantamento ajuda a definir quais fenômenos devem ser investigados e quais períodos de funcionamento precisam ser observados.

Também são avaliados pontos com potencial relação com queima de inversores, superaquecimento de motores, falhas em robótica e CLPs, instabilidade em datacenters ou hospitais e ocorrência de reativo excedente.

O diagnóstico inicial não substitui a medição; ele orienta a estratégia para que os dados coletados respondam às perguntas técnicas mais relevantes.

2. Definição dos pontos de medição

Com base no levantamento, são selecionados os pontos representativos da instalação, como barramentos principais e circuitos associados às cargas críticas.

A escolha deve considerar segurança de acesso, arquitetura elétrica, regime de operação e possibilidade de correlação entre eventos registrados e equipamentos afetados.

A definição adequada evita conclusões baseadas em uma leitura isolada.

Dependendo do objetivo, podem ser observados indicadores como curva de demanda, variações de tensão, fator de potência, harmônicas, transientes, afundamentos e elevações.

A interpretação deve sempre considerar as características reais da instalação e as referências técnicas aplicáveis.

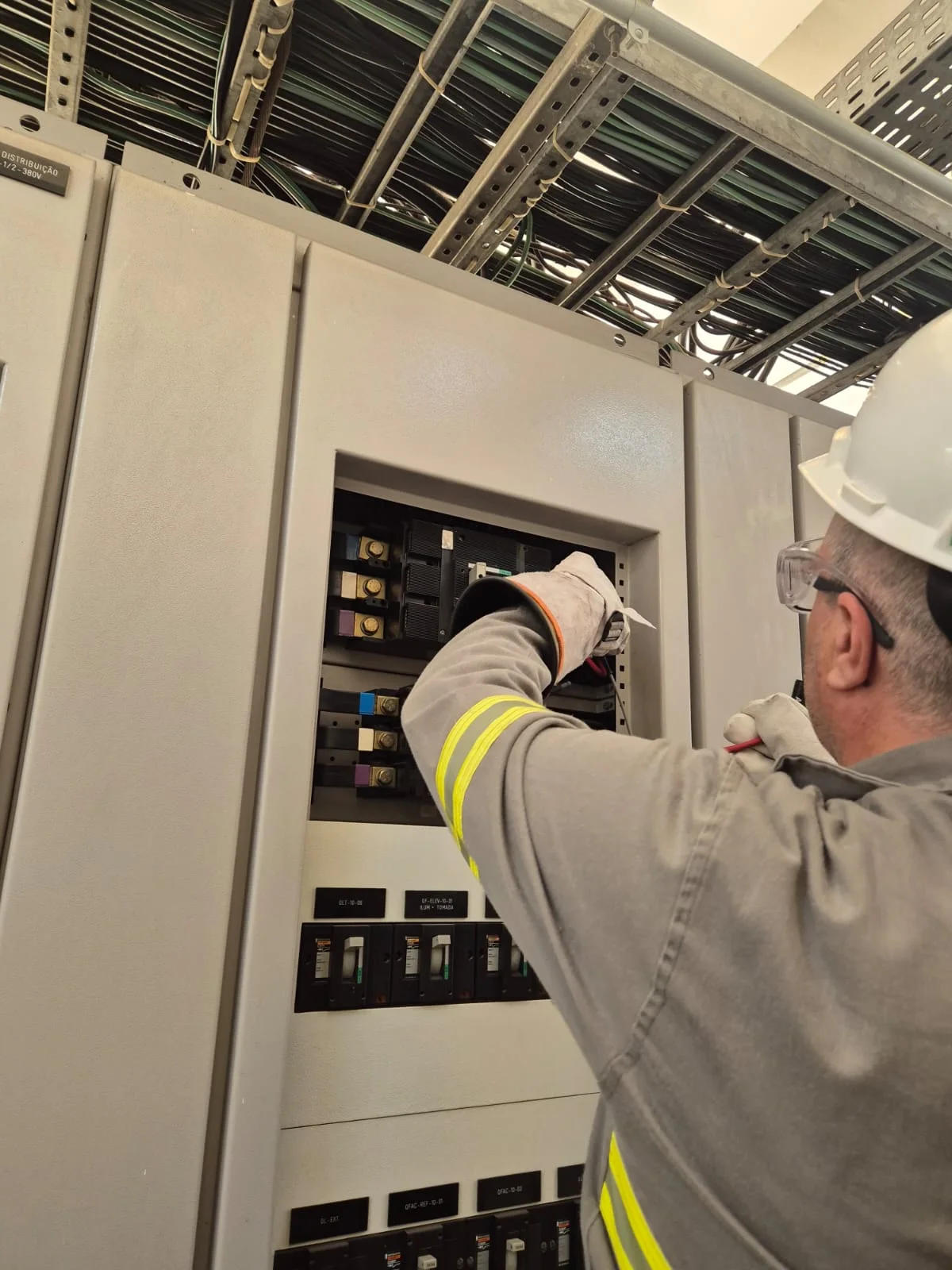

3. Instalação segura do analisador

A coleta pode utilizar um analisador de energia classe A conectado aos barramentos principais por equipe habilitada em NR-10 e NR-35.

A execução deve seguir procedimentos de segurança compatíveis com o risco da atividade, incluindo avaliação operacional, controle de acesso e procedimentos de LOTO quando aplicáveis.

Na estrutura informada pela WV Elétrica, os instrumentos utilizados no estudo são calibrados via RBC, o que contribui para a rastreabilidade das medições.

A instalação é planejada para reduzir impactos na operação e evitar interrupções drásticas, sem dispensar a análise prévia das condições de trabalho e das medidas de proteção necessárias.

4. Monitoramento dos dados elétricos

Após a instalação, o equipamento registra o comportamento do sistema durante o período definido para o estudo.

No serviço descrito pela WV Elétrica, o monitoramento pode acompanhar os dados elétricos ao longo de uma semana, permitindo observar ciclos de produção, partidas de motores, mudanças de carga e ocorrências que não aparecem em uma medição instantânea.

O objetivo não é apenas acumular registros.

É necessário relacionar horário, demanda, transientes e alterações de qualidade da energia com a rotina da instalação.

Essa correlação aumenta a capacidade de diferenciar um evento pontual de um padrão recorrente e ajuda a direcionar a investigação da causa provável.

5. Extração das curvas e análise técnica

Concluída a coleta, os dados são organizados em gráficos e séries de eventos.

A curva de demanda mostra como a carga varia ao longo do tempo, enquanto os registros de transientes e demais distúrbios ajudam a identificar ocorrências capazes de afetar equipamentos e processos.

Engenheiros especializados analisam os resultados considerando o sistema elétrico, as cargas conectadas e o contexto operacional informado pelo cliente.

A análise deve evitar conclusões automáticas: uma anomalia observada precisa ser confrontada com o histórico, o regime de funcionamento e os requisitos técnicos pertinentes.

6. Relatório e recomendações de engenharia

O processo culmina em um relatório técnico com gráficos, eventos identificados, interpretação dos dados e indicação da causa provável, quando tecnicamente possível.

O documento também pode apontar medidas compatíveis com o diagnóstico, como avaliação para instalação de bancos de capacitores ou filtros de linha.

A solução deve ser definida após a análise, e não presumida antes da medição.

A documentação pode integrar as rotinas de manutenção, adequação e gestão de riscos da instalação.

Conforme o escopo contratado, a WV Elétrica informa diferenciais como equipe habilitada em NR-10 e NR-35, procedimentos de LOTO e emissão de ART pelo CREA-SP.

A análise deve permanecer alinhada às referências da ANEEL, às normas técnicas brasileiras aplicáveis e às condições específicas de cada instalação, sem tratar uma recomendação genérica como substituta de projeto ou validação profissional.

Relatório, conformidade e soluções de engenharia

O relatório de um estudo de qualidade de energia elétrica deve transformar medições rastreáveis em informação técnica útil para a tomada de decisão.

Mais do que apresentar números isolados, ele organiza gráficos, eventos identificados, interpretação técnica, causa provável e recomendações compatíveis com o diagnóstico realizado na instalação.

O que o relatório técnico deve apresentar?

Um relatório bem estruturado pode incluir:

• identificação do sistema avaliado, dos pontos de medição e das condições operacionais observadas;
• gráficos de demanda, tensão, corrente, fator de potência e demais grandezas pertinentes ao escopo;
• registro de transientes, harmônicas, afundamentos, elevações e outras ocorrências detectadas;
• correlação entre os eventos elétricos e os sintomas relatados pela operação;
• interpretação dos dados por profissional habilitado;
• indicação de causas prováveis, sempre diferenciando evidência medida de hipótese técnica;
• recomendações de engenharia proporcionais à causa identificada e à criticidade da instalação.

Essa abordagem evita que a empresa adote uma solução genérica antes de compreender a origem do problema.

Um banco de capacitores, por exemplo, pode ser avaliado quando houver relação com fator de potência ou energia reativa, mas sua aplicação deve considerar o comportamento da carga, a presença de harmônicas e as condições do sistema.

Da mesma forma, filtros de linha ou outras medidas de mitigação somente devem ser recomendados quando forem compatíveis com os distúrbios efetivamente identificados.

Conformidade e responsabilidade técnica

A análise deve considerar os requisitos aplicáveis da ANEEL e as normas técnicas brasileiras pertinentes ao sistema avaliado.

A referência à ABNT deve ser feita conforme o escopo, a configuração da instalação e o tipo de fenômeno investigado, evitando tratar uma norma específica como solução universal para todos os casos.

Na prestação informada da WV Elétrica e Serviços Ltda., o processo conta com instrumentos calibrados via RBC, equipe habilitada em NR-10 e NR-35, procedimentos de LOTO e emissão de ART pelo CREA-SP.

Esses elementos contribuem para a rastreabilidade da atividade, o controle dos riscos durante o acesso aos equipamentos e a formalização da responsabilidade técnica.

A aplicação prática deve permanecer alinhada às condições reais da instalação e aos procedimentos de segurança definidos para o trabalho.

Como as recomendações devem ser interpretadas?

O relatório não substitui o planejamento de engenharia nem autoriza intervenções sem avaliação de risco.

Antes de executar uma recomendação, é necessário verificar a compatibilidade com os quadros, barramentos, proteção, aterramento, cargas, subestação e demais componentes envolvidos.

Em uma instalação com eletrônica sensível, como linhas com robótica e CLPs, a análise pode direcionar a investigação de distúrbios que afetam a continuidade operacional.

Em hospitais, datacenters, indústrias, condomínios e instituições, a prioridade pode envolver continuidade, segurança, seletividade, confiabilidade ou controle de reativo excedente.

O mesmo evento elétrico pode ter impactos diferentes conforme a criticidade e o regime de funcionamento de cada unidade.

A WV Elétrica atua em projetos, instalações, manutenções preventivas e corretivas, laudos técnicos e adequações relacionadas à NR-10 e às normas aplicáveis.

Quando o diagnóstico apontar relação com a infraestrutura de média ou alta tensão, a empresa também pode orientar a integração entre o estudo, a manutenção de Cabine Primária e outras medidas de engenharia, sem antecipar uma solução antes da análise dos dados.

Checklist para avaliar o documento recebido

Antes de aprovar qualquer intervenção, o responsável pela instalação deve verificar se o relatório:

1. informa o período e as condições do monitoramento;
2. identifica os pontos e as grandezas analisadas;
3. apresenta gráficos legíveis e eventos relevantes;
4. distingue medição, interpretação e causa provável;
5. relaciona os achados aos sintomas operacionais informados;
6. registra limitações, premissas e condições que possam afetar a leitura;
7. apresenta recomendações vinculadas ao diagnóstico;
8. indica a necessidade de validações, projeto, manutenção ou ensaios complementares;
9. contém a documentação de responsabilidade técnica aplicável ao serviço.

Esse cuidado ajuda a reduzir decisões baseadas apenas em alarmes, oscilações pontuais ou interpretações sem contexto.

A conformidade deve ser analisada junto com a segurança operacional, a preservação patrimonial e a continuidade do fornecimento de energia.

Como escolher uma empresa especializada em medição elétrica?

A escolha de uma empresa para realizar medição de energia elétrica deve considerar mais do que a simples instalação de um medidor.

Em indústrias, empresas, condomínios, instituições, subestações e instalações de média ou alta tensão, a qualidade do diagnóstico depende da experiência técnica, da segurança da operação, da rastreabilidade dos dados e da clareza do relatório final.

Critérios essenciais de avaliação

1. Experiência em engenharia elétrica: verifique se a empresa atua com projetos, instalações, manutenção, laudos ou estudos de qualidade de energia. A experiência precisa ser compatível com a complexidade da instalação e com o tipo de carga analisada.
2. Instrumentos adequados e calibrados: os equipamentos devem possuir características técnicas compatíveis com o objetivo da medição. Quando aplicável, a calibração vinculada à Rede Brasileira de Calibração facilita a rastreabilidade e aumenta a confiabilidade dos resultados.
3. Metodologia claramente definida: a proposta técnica deve explicar os pontos de medição, as grandezas avaliadas, o método de instalação, o período de monitoramento e os critérios utilizados na interpretação dos dados.
4. Habilitação para trabalho seguro: em instalações elétricas, é importante confirmar a capacitação da equipe conforme a NR-10. Quando houver trabalho em altura, a NR-35 também deve ser observada. Procedimentos de bloqueio e etiquetagem, conhecidos como LOTO, ajudam a controlar energias perigosas durante a execução.
5. Documentação e responsabilidade técnica: o serviço pode exigir registros, procedimentos, evidências de calibração e emissão de ART pelo CREA-SP, conforme o escopo contratado e a responsabilidade profissional aplicável.
6. Relatório útil para decisão: um bom relatório não deve apenas apresentar gráficos. Ele precisa relacionar eventos, possíveis causas, impactos operacionais e recomendações compatíveis com os dados obtidos.

Perguntas que ajudam a comparar fornecedores

Antes de contratar, solicite esclarecimentos sobre a experiência com cargas não lineares, motores, inversores, robótica, CLPs, datacenters, hospitais ou sistemas de média e alta tensão, conforme a realidade da instalação.

Também é relevante perguntar se o analisador será conectado aos barramentos principais, como serão protegidos os dados e quais grandezas serão avaliadas, como demanda, fator de potência, harmônicas, transientes, afundamentos e elevações de tensão.

A medição de energia elétrica em São Paulo pode envolver condições operacionais específicas de grandes consumidores, instalações comerciais e sistemas de média tensão.

Por isso, o fornecedor deve demonstrar capacidade para interpretar os dados dentro do contexto da instalação, sem apresentar conclusões genéricas ou recomendações desvinculadas do diagnóstico.

Diferenciais informados da wv elétrica

A WV Elétrica e Serviços Ltda. atua no mercado desde 2018 com engenharia elétrica, incluindo projetos, instalações, manutenções preventivas e corretivas, laudos técnicos e adequações às normas NR-10 e NBR.

Para o Estudo de Qualidade de Energia Elétrica, a empresa informa o uso de instrumentos calibrados via RBC, equipe habilitada em NR-10 e NR-35, procedimentos rigorosos de LOTO e emissão de ART através do CREA-SP.

A empresa também informa experiência em manutenção preventiva e corretiva de Cabine Primária, além de colaborações com SPEM e CRE Engenharia.

O escopo do estudo pode envolver a instalação segura de analisador de energia classe A, monitoramento dos dados, extração de curvas de demanda e transientes e elaboração de relatório por engenheiros especializados.

As recomendações devem ser definidas a partir dos resultados, podendo incluir, conforme o diagnóstico, bancos de capacitores ou filtros de linha.

Ao comparar empresas, priorize transparência metodológica, segurança operacional e capacidade de transformar medições rastreáveis em decisões de engenharia.

A contratação deve ser alinhada ao sistema elétrico, ao nível de risco e às necessidades documentais de cada organização.
