Termografia elétrica

Termografia elétrica: como funciona, benefícios e aplicações na prevenção de falhas

O que é termografia elétrica e por que ela é importante?

A termografia elétrica é uma técnica de inspeção que utiliza câmeras termográficas para identificar aquecimentos anormais em componentes de uma instalação elétrica.

Ao registrar a temperatura aparente das superfícies, o método ajuda a localizar possíveis sinais de mau contato, sobrecarga ou outras condições que merecem avaliação técnica, apoiando a manutenção preventiva e a segurança operacional.

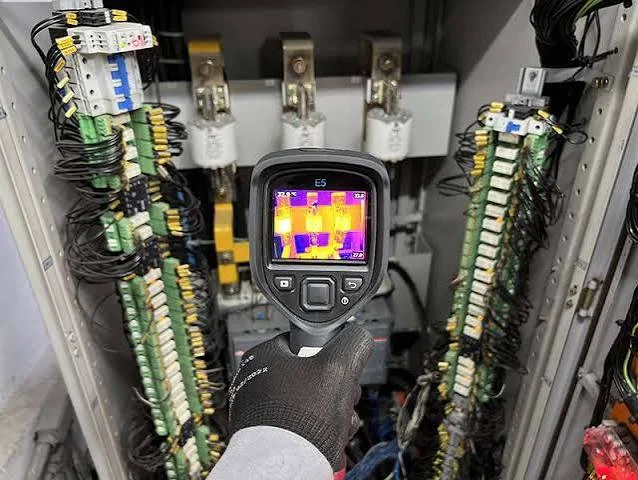

A câmera termográfica transforma a radiação infravermelha emitida pelos componentes em uma imagem térmica.

Nessa imagem, diferentes cores ou níveis de intensidade representam variações de temperatura.

O ponto mais brilhante, mais quente ou com maior contraste em relação às áreas próximas pode indicar um gradiente térmico relevante.

Entretanto, a imagem não deve ser interpretada de forma isolada: carga elétrica, temperatura ambiente, distância, emissividade do material, ventilação e condições de operação influenciam a análise.

Em uma inspeção, podem ser avaliados painéis elétricos, quadros de distribuição, conexões, barramentos, cabos e outros equipamentos acessíveis.

Por exemplo, uma conexão com aquecimento localizado pode sugerir resistência elevada no ponto de contato; já o aquecimento distribuído em um circuito pode estar relacionado à carga, ao dimensionamento ou às condições de funcionamento.

Esses padrões servem como indícios para investigação, e não como diagnóstico definitivo sem avaliação profissional.

A principal contribuição da termografia elétrica é permitir a identificação antecipada de anomalias durante uma vistoria planejada.

Quando as condições de segurança permitem a inspeção com o sistema em operação, a análise pode revelar diferenças de temperatura sem a necessidade de interromper imediatamente o funcionamento da instalação.

A continuidade operacional, contudo, nunca deve se sobrepor aos procedimentos de segurança aplicáveis.

Com a identificação e o registro dos pontos críticos, a organização pode priorizar avaliações, correções e ações de manutenção antes que uma condição anormal evolua para falha, dano a equipamentos, pane ou desligamento inesperado.

O método também favorece o planejamento de intervenções e contribui para decisões mais fundamentadas sobre a confiabilidade do sistema elétrico.

Assim, a termografia não substitui testes, medições, inspeções visuais ou a análise de profissionais habilitados.

Ela funciona como uma ferramenta de apoio à manutenção preditiva, oferecendo evidências térmicas que devem ser relacionadas ao contexto da instalação e documentadas em um relatório ou laudo técnico quando aplicável.

Como funciona uma inspeção termográfica em instalações elétricas?

A inspeção termográfica segue uma metodologia organizada para transformar diferenças de temperatura em informações úteis à manutenção elétrica.

A captura das imagens é apenas uma etapa do processo: a conclusão depende da análise técnica, das condições de operação e do contexto de cada componente avaliado.

Etapas antes, durante e depois da inspeção

Antes do início, são definidos o escopo, os equipamentos a serem avaliados e os pontos de acesso.

Também é importante reunir informações sobre o sistema elétrico, histórico de falhas, intervenções recentes e condições previstas de carga.

Essa preparação ajuda a comparar os resultados com a realidade operacional da instalação e evita interpretações isoladas.

Durante a inspeção, o profissional verifica as condições do ambiente, identifica os componentes e realiza a coleta das imagens térmicas e convencionais correspondentes.

Depois, os registros são organizados e analisados, considerando a diferença de temperatura entre pontos semelhantes, a carga observada e a possibilidade de causas como mau contato, sobrecarga ou desequilíbrio.

A etapa final reúne as evidências e as recomendações de manutenção em um relatório ou laudo técnico.

Verificação das condições operacionais e de segurança

A qualidade da inspeção depende das condições em que a instalação é observada.

Por isso, devem ser avaliados fatores como carga dos circuitos, acesso aos painéis, ventilação, presença de obstáculos, condições ambientais e riscos associados à proximidade de partes energizadas.

A inspeção pode ser realizada com o sistema em operação quando isso for tecnicamente viável e seguro, pois a circulação de corrente permite observar o comportamento térmico real dos componentes.

A operação do sistema não elimina a necessidade de planejamento.

O acesso, a circulação na área, a abertura de compartimentos e qualquer intervenção devem seguir procedimentos de segurança aplicáveis, incluindo as diretrizes pertinentes da NR-10.

Quando houver trabalho em altura ou acesso a locais elevados, também devem ser consideradas as medidas relacionadas à NR-35.

Se as condições não forem adequadas, a atividade deve ser reavaliada ou interrompida.

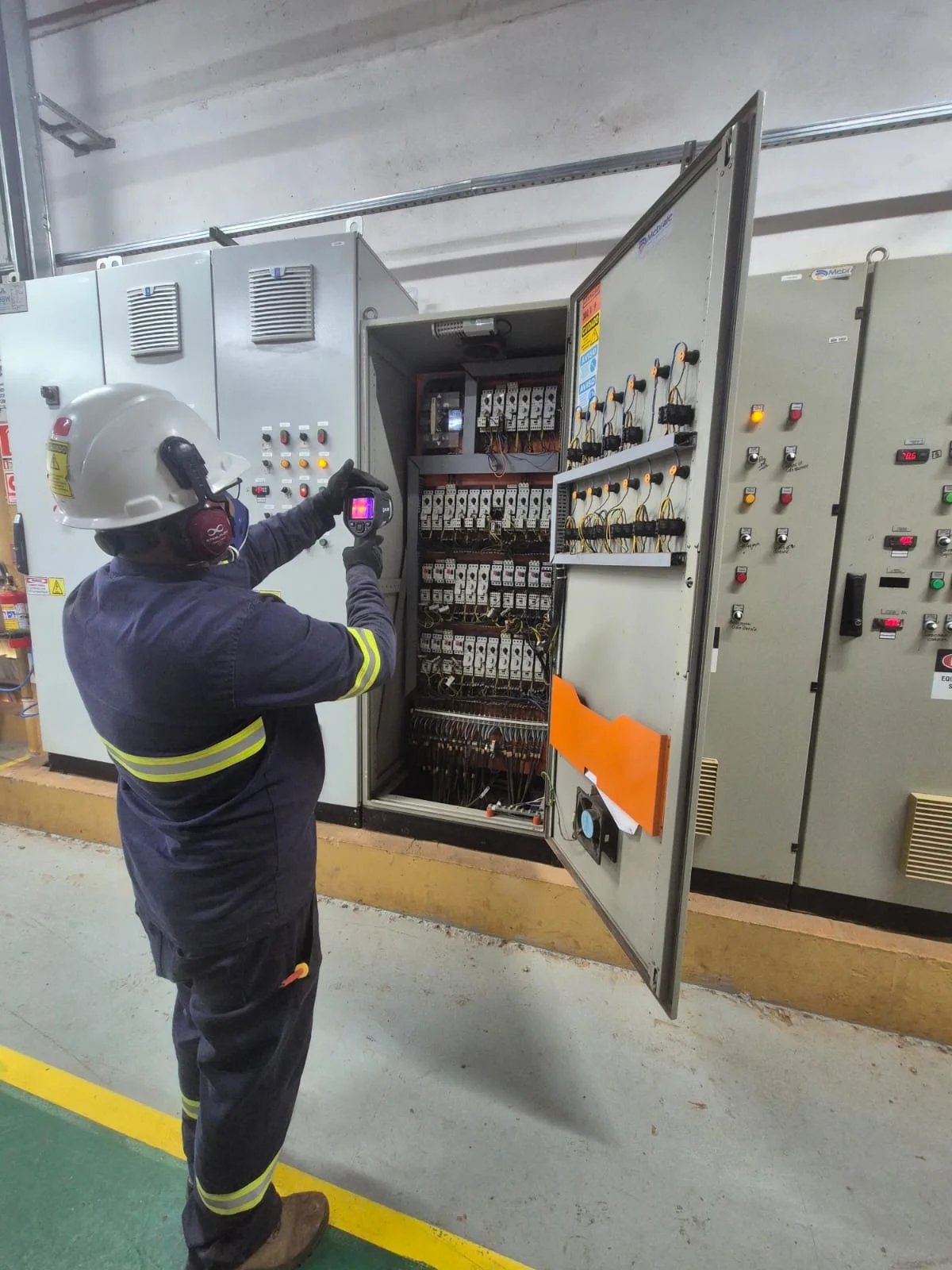

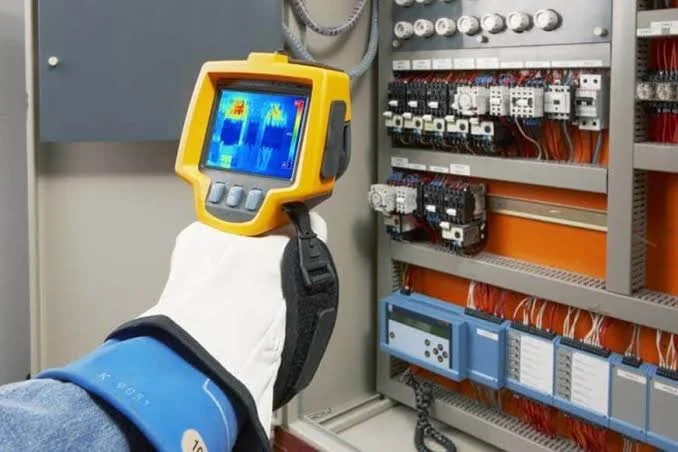

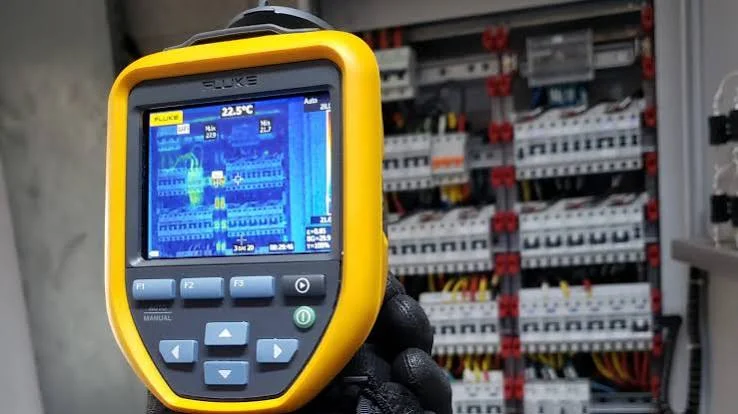

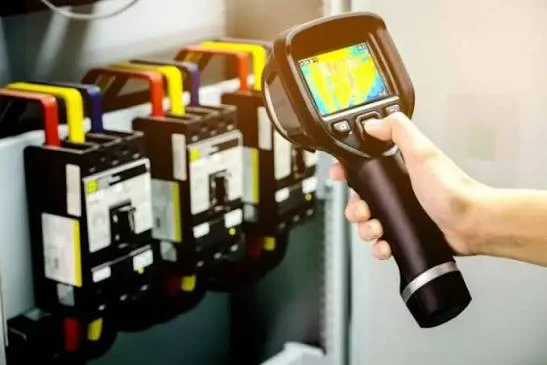

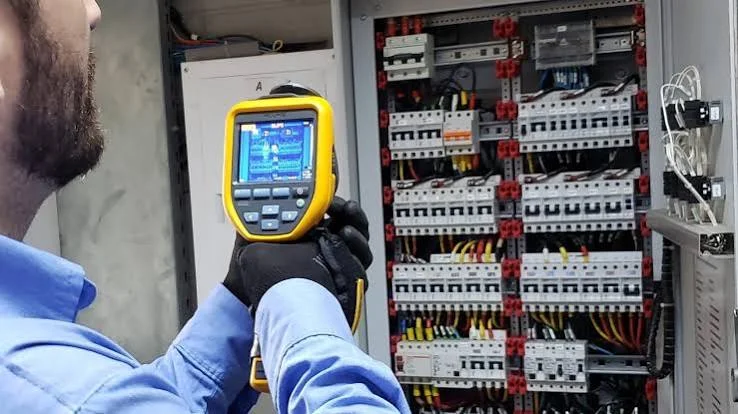

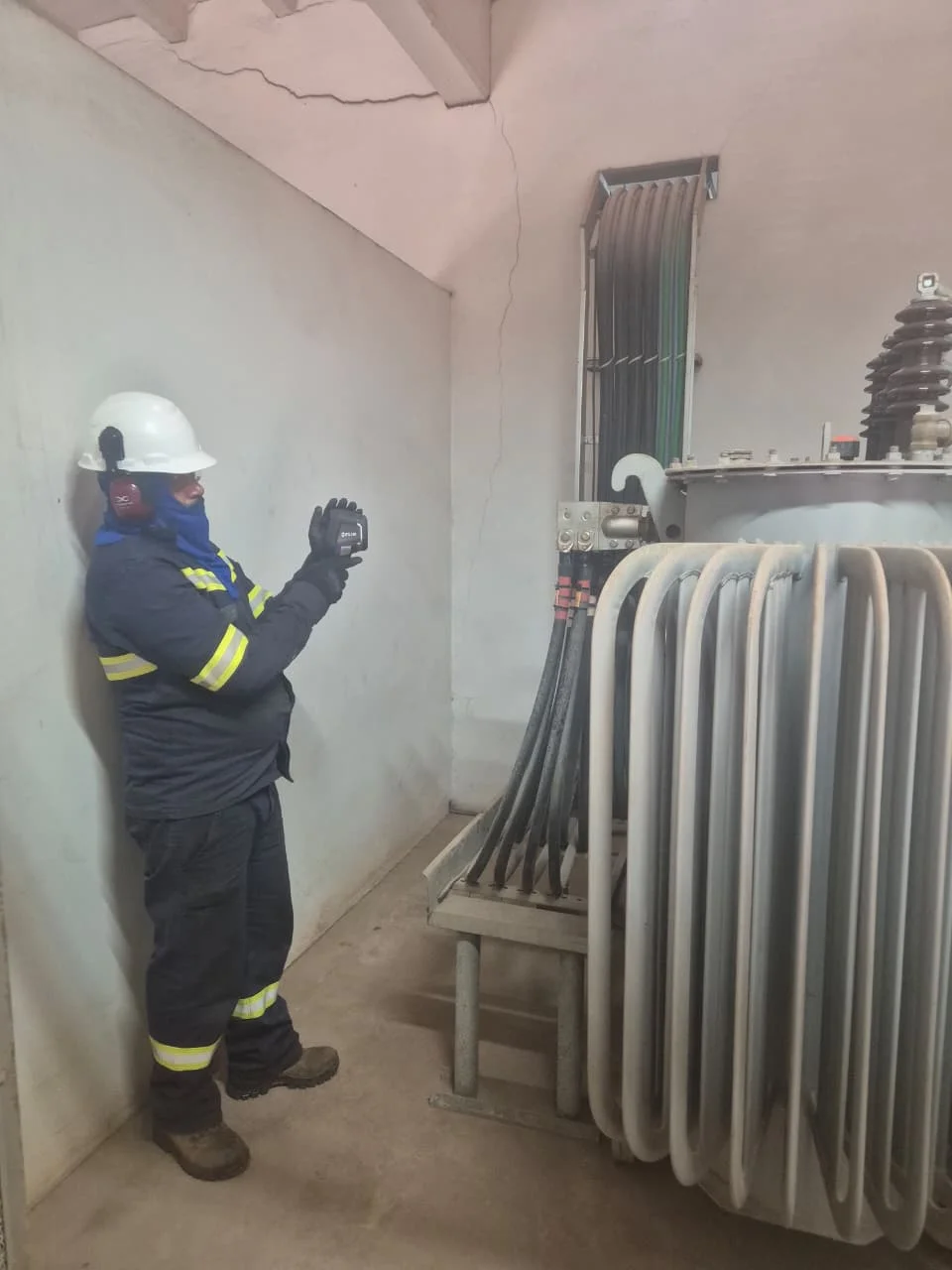

Captura de imagens com câmera termográfica de alta sensibilidade térmica

A câmera termográfica registra a radiação infravermelha emitida pelas superfícies e a representa em uma imagem com diferentes gradientes de temperatura.

Em painéis, quadros, barramentos, cabos, conexões e equipamentos elétricos, essa visualização pode revelar regiões mais aquecidas que componentes equivalentes ou que partes próximas.

A coleta deve ser feita de forma padronizada, com enquadramento suficiente para identificar o componente, registro da imagem térmica e, sempre que possível, fotografia convencional do mesmo ponto.

A distância, o ângulo de observação, as características da superfície e as condições de carga influenciam a leitura.

Por isso, a imagem não deve ser interpretada fora do contexto em que foi obtida.

O uso de instrumento calibrado e adequado à finalidade contribui para a confiabilidade dos registros.

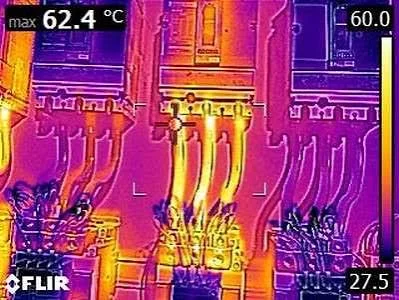

Interpretação de pontos quentes e diferenças de temperatura

Um ponto quente é um sinal de investigação, não um diagnóstico automático.

A análise técnica compara componentes equivalentes, avalia a distribuição do calor e considera a carga, o tipo de conexão, o histórico do equipamento e as condições ambientais.

Uma conexão com aquecimento localizado pode indicar resistência de contato elevada, enquanto o aquecimento distribuído em um circuito pode estar relacionado à carga ou às características de operação.

Diferenças térmicas relevantes entre fases, terminais ou componentes semelhantes merecem avaliação, mas sua classificação e prioridade dependem do conjunto de evidências.

A confirmação da causa pode exigir inspeção visual, reaperto ou correção por profissional habilitado, medições complementares e verificação posterior.

Assim, a termografia elétrica apoia a manutenção preditiva sem substituir a avaliação de engenharia e os procedimentos de intervenção.

Registro fotográfico e organização das evidências

Ao final, cada ocorrência deve ser vinculada ao local, equipamento ou circuito correspondente.

O registro pode incluir identificação do ponto, imagem térmica, fotografia convencional, condição de carga observada, descrição da anomalia e recomendação de encaminhamento.

Essa organização facilita a comunicação entre a equipe de manutenção e os responsáveis pela instalação.

Na WV Elétrica e Serviços Ltda., a inspeção termográfica integra a atuação em engenharia elétrica, inspeções e laudos técnicos, com atenção às condições de segurança e às normas aplicáveis.

A entrega analítica permite que o responsável pela instalação avalie prioridades e planeje ações corretivas ou preventivas com base em evidências, sem confundir a captura de imagens com a conclusão técnica.

Principais falhas identificadas pela inspeção termográfica

A termografia elétrica evidencia diferenças de temperatura na superfície de componentes e pode indicar pontos que merecem investigação.

Entretanto, uma imagem térmica não deve ser interpretada de forma isolada: a análise precisa considerar a carga do circuito, as condições ambientais, o tipo de componente, o histórico de manutenção e a comparação com pontos equivalentes.

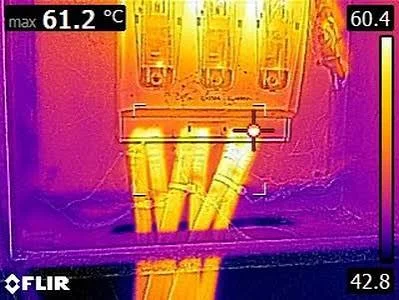

Mau contato em conexões

Conexões frouxas, oxidadas, contaminadas ou com pressão inadequada podem elevar a resistência elétrica local.

Como consequência, ocorre aquecimento concentrado próximo ao terminal, borne, disjuntor, barramento ou ponto de emenda.

Em uma imagem térmica, esse comportamento pode aparecer como uma região mais quente do que os componentes vizinhos submetidos a condições semelhantes.

Em painéis e quadros elétricos, a comparação entre fases e conexões equivalentes ajuda a identificar assimetrias que justificam uma verificação presencial.

O achado não determina sozinho a causa do problema: é necessário avaliar o torque, o estado dos terminais, a integridade dos condutores e as condições de operação antes de definir a correção.

Sobrecarga em circuitos e componentes

A sobrecarga pode produzir elevação de temperatura em cabos, disjuntores, fusíveis, barramentos e outros componentes do circuito.

O padrão térmico tende a estar relacionado ao nível de corrente, à capacidade do equipamento, ao dimensionamento da instalação e ao tempo de operação sob carga.

Por exemplo, um alimentador que apresenta temperatura superior à de circuitos equivalentes pode exigir a conferência da corrente efetiva, da distribuição de cargas e das condições de ventilação do painel.

A inspeção termográfica contribui para localizar o ponto de atenção, mas a confirmação depende de medições elétricas, análise do projeto e avaliação técnica compatível com a instalação.

Aquecimento anormal em barramentos e cabos

Barramentos e cabos podem apresentar aquecimento localizado ou distribuído.

Um ponto quente em um barramento pode estar associado a uma conexão deficiente, enquanto o aquecimento ao longo de um cabo pode indicar sobrecarga, agrupamento, ventilação insuficiente ou outra condição que precise ser examinada.

A interpretação deve considerar o padrão térmico completo, e não apenas o ponto mais brilhante da imagem.

Também é importante verificar se os componentes comparados têm a mesma função, capacidade e condição de carga.

Em instalações de maior complexidade, como subestações e sistemas de média ou alta tensão, o procedimento deve ser conduzido com planejamento e controles de segurança adequados.

Desequilíbrios e anomalias térmicas como sinais de investigação

Diferenças relevantes de temperatura entre fases, circuitos ou componentes semelhantes podem sinalizar desequilíbrio de carga, distribuição inadequada de corrente, falha de conexão ou alteração no funcionamento de algum equipamento.

Da mesma forma, uma anomalia que surge de maneira intermitente pode não ser registrada caso a inspeção ocorra em uma condição operacional diferente.

Por isso, a vistoria deve registrar o contexto observado, incluindo a condição de funcionamento do sistema e, quando aplicável, as informações de carga disponíveis.

A comparação histórica entre inspeções também pode ajudar a acompanhar a evolução de um ponto, desde que as medições sejam realizadas em condições razoavelmente comparáveis.

Limites da interpretação e necessidade de avaliação técnica

A termografia identifica padrões de temperatura, mas não substitui o diagnóstico completo da instalação elétrica.

Reflexões, emissividade dos materiais, distância, foco da câmera, fluxo de ar, temperatura ambiente e variações de carga podem influenciar a leitura.

Um ponto visualmente mais quente pode exigir investigação, mas não permite concluir sozinho que existe uma falha específica ou definir a urgência da intervenção.

A classificação da anomalia deve combinar as imagens térmicas com registros fotográficos, informações operacionais e, quando necessário, medições e inspeções complementares.

A partir dessa análise, o responsável técnico pode indicar se o caso requer acompanhamento, manutenção preventiva ou correção prioritária.

Essa abordagem evita decisões baseadas apenas na aparência da imagem e transforma o resultado da inspeção em informação útil para a gestão da manutenção.

Benefícios da termografia para manutenção preditiva e segurança

A inspeção termográfica integra a manutenção preditiva ao permitir que a equipe observe padrões de aquecimento em componentes elétricos antes que uma falha evolua para uma interrupção.

Na termografia elétrica, as imagens térmicas são analisadas em conjunto com as condições de carga, o histórico da instalação e as características do equipamento.

Assim, a câmera não substitui o diagnóstico profissional: ela fornece evidências para orientar decisões técnicas.

• Identificação antecipada de falhas: diferenças de temperatura ou pontos de aquecimento em conexões, barramentos, cabos, painéis e quadros podem indicar mau contato, sobrecarga ou outra anomalia que merece investigação.

  A detecção antecipada favorece a avaliação do problema enquanto ainda é possível planejar a intervenção, reduzindo a dependência de respostas emergenciais.

• Redução do risco de danos a equipamentos: o aquecimento anormal pode acelerar a degradação de conexões e componentes, além de contribuir para danos em equipamentos elétricos.

  Ao localizar áreas críticas, a inspeção ajuda a direcionar a correção para o ponto que exige atenção, sempre considerando os limites de operação e a análise técnica responsável.

• Apoio à prevenção de panes e desligamentos inesperados: falhas térmicas não tratadas podem provocar perda de desempenho, atuação de proteções, interrupções ou danos mais extensos.

  O registro das anomalias permite priorizar medidas corretivas antes que o problema alcance uma condição crítica, contribuindo para a continuidade operacional de indústrias, empresas, condomínios e instituições.

• Planejamento de intervenções corretivas e preventivas: o resultado da inspeção pode apoiar a programação de manutenção, a definição de prioridades e a organização das equipes responsáveis.

  O laudo técnico deve relacionar imagens térmicas, registros fotográficos, contexto operacional e recomendações de correção.

  Dessa forma, a manutenção deixa de depender apenas de ocorrências visíveis ou de falhas consumadas e passa a utilizar evidências para orientar a tomada de decisão.

• Contribuição para a confiabilidade e a vida útil dos equipamentos: a identificação e o tratamento de aquecimentos anormais ajudam a preservar as condições de funcionamento dos componentes, desde que as correções sejam executadas adequadamente.

  Inspeções periódicas, com frequência definida conforme a criticidade da instalação, histórico de falhas, regime de operação e orientação técnica, podem fortalecer o acompanhamento do sistema e apoiar uma gestão mais confiável dos ativos elétricos.

Esses benefícios dependem da qualidade de todo o processo, não apenas da captura das imagens.

É necessário verificar se a instalação está em condições adequadas para inspeção, interpretar os gradientes térmicos no contexto correto e registrar as evidências de forma rastreável.

A WV Elétrica realiza inspeções e laudos técnicos com foco em segurança operacional, observando procedimentos relacionados à NR-10 e utilizando instrumentos calibrados, conforme as informações fornecidas sobre seu serviço.

A correção de cada anomalia deve ser definida por profissional habilitado, considerando os riscos envolvidos e as condições específicas da instalação.

Termografia elétrica, nr-10 e procedimentos de segurança

A termografia elétrica contribui para a segurança de instalações ao permitir a identificação de aquecimentos anormais em painéis, quadros, conexões, barramentos, cabos e outros componentes.

Ao revelar diferenças de temperatura que podem estar associadas a mau contato, sobrecarga ou outras condições de risco, a inspeção oferece informações para investigar anomalias antes que elas evoluam para falhas, danos a equipamentos ou interrupções inesperadas.

Segurança deve orientar toda a inspeção

A captura de imagens térmicas não deve ser tratada como uma atividade meramente fotográfica.

Antes da inspeção, é necessário avaliar as características da instalação, as condições de operação, os riscos elétricos presentes, o acesso aos componentes e a possibilidade de realizar a vistoria com o sistema energizado.

A inspeção dinâmica pode ser tecnicamente útil, mas só deve ocorrer quando houver condições seguras e procedimentos compatíveis com o trabalho a ser executado.

A análise de risco também deve considerar a criticidade dos equipamentos, a circulação de pessoas, a presença de partes expostas, as condições ambientais e a necessidade de medidas de controle.

Quando a atividade exigir intervenções, acesso em altura ou outras situações específicas, os procedimentos aplicáveis devem ser observados antes, durante e depois do serviço.

Profissionais habilitados e procedimentos documentados

A execução deve ser conduzida por profissionais habilitados e autorizados para as atividades previstas, com responsabilidades definidas e procedimentos documentados.

A NR-10 estabelece requisitos relacionados à segurança em instalações e serviços com eletricidade, enquanto a NR-35 pode ser pertinente quando houver trabalho em altura.

A aplicação dessas referências depende das características reais da atividade e da avaliação dos riscos no local.

Um procedimento consistente deve definir, entre outros pontos, o escopo da inspeção, os equipamentos a serem avaliados, os critérios de acesso, as medidas de controle, os responsáveis pela execução, a forma de registro e o encaminhamento das anomalias encontradas.

Essa organização melhora a rastreabilidade e reduz a possibilidade de que uma condição crítica seja ignorada ou interpretada fora do contexto operacional.

Instrumentos calibrados e condições de trabalho

A confiabilidade dos resultados depende tanto do instrumento quanto da forma de utilização.

Câmeras termográficas de alta sensibilidade térmica devem estar adequadas ao objetivo da inspeção, e os instrumentos precisam passar por controles de calibração compatíveis com seu uso.

Também é necessário observar fatores que influenciam a leitura, como carga elétrica, ventilação, temperatura ambiente, emissividade das superfícies, distância, ângulo de observação e eventuais obstáculos.

Por isso, uma imagem com uma área mais brilhante ou mais quente não deve ser interpretada isoladamente.

O profissional precisa relacionar o padrão térmico às condições de operação e, quando possível, comparar componentes semelhantes ou fases equivalentes.

A análise técnica deve indicar quando a evidência exige investigação complementar, reaperto, redistribuição de carga, manutenção ou outra medida corretiva definida por responsável competente.

NR-10, NR-35 e conformidade aplicada ao serviço

A observância da NR-10 e, quando pertinente, da NR-35 integra a gestão de segurança da atividade, mas a simples menção a essas normas não comprova conformidade.

É necessário demonstrar que os procedimentos foram aplicados de maneira coerente com os riscos identificados, que as condições de trabalho foram avaliadas e que os registros permitem verificar como a inspeção foi realizada.

Na WV Elétrica, o serviço é informado como realizado por equipe habilitada em conformidade com a NR-10 e a NR-35, quando aplicável, com uso de instrumentos calibrados e procedimentos de segurança.

A transparência metodológica exige que o cliente receba informações sobre o escopo, as limitações da avaliação, as condições observadas e as recomendações decorrentes da análise.

Imagem térmica não substitui avaliação técnica

A termografia produz evidências importantes, mas não constitui, sozinha, um diagnóstico completo da instalação.

Uma anomalia térmica pode ter diferentes causas, e a confirmação depende da análise do componente, do histórico de manutenção, da carga, das condições ambientais e de outras verificações necessárias.

Da mesma forma, a ausência de um ponto quente durante a inspeção não elimina todos os riscos elétricos existentes.

O resultado tecnicamente útil é aquele que transforma as imagens em informação acionável: identifica o ponto inspecionado, registra o contexto operacional, descreve a anomalia observada, classifica sua prioridade conforme critérios técnicos e recomenda a avaliação ou correção adequada.

Assim, a inspeção apoia a segurança e a manutenção preditiva sem substituir a responsabilidade técnica, os procedimentos de trabalho ou as demais avaliações exigidas para a instalação.

O que deve constar em um laudo de inspeção termográfica?

Um laudo de inspeção termográfica deve transformar imagens e medições em informações úteis para a tomada de decisão.

Mais do que reunir fotografias, o documento precisa registrar o contexto da vistoria, explicar as anomalias observadas e indicar quais pontos exigem investigação, correção ou acompanhamento.

Identificação da instalação e dos pontos inspecionados

O laudo deve apresentar a identificação da instalação avaliada e delimitar o escopo da inspeção.

É importante registrar quais painéis, quadros, barramentos, cabos, conexões, equipamentos ou outros componentes foram examinados, além de organizar os pontos de modo que possam ser localizados posteriormente.

Essa identificação facilita a rastreabilidade da análise e permite comparar inspeções futuras.

Quando aplicável, o documento também pode relacionar setores, circuitos ou áreas da instalação, desde que essas informações tenham sido efetivamente verificadas durante o trabalho.

Imagens térmicas e registros fotográficos correspondentes

Cada ocorrência relevante deve ser associada à respectiva imagem térmica e, sempre que possível, a um registro fotográfico convencional do componente.

A imagem térmica evidencia a distribuição de temperatura, enquanto a fotografia auxilia na localização visual do ponto inspecionado.

O conjunto deve permitir a correlação entre o componente físico e a evidência registrada.

Informações técnicas da captura, como escala térmica e condições observadas, também são úteis para a interpretação, desde que estejam disponíveis e sejam pertinentes à análise.

A imagem, isoladamente, não substitui a avaliação profissional do sistema elétrico.

Descrição e classificação das anomalias

O laudo deve descrever o que foi observado e classificar a anomalia conforme sua relevância técnica.

Diferenças de temperatura podem estar relacionadas a mau contato, sobrecarga, desequilíbrio, deficiência de conexão ou outras condições que exigem investigação.

Entretanto, a interpretação depende do tipo de componente, da carga, do ambiente, da emissividade e das condições da inspeção.

Por isso, termos como ponto quente ou aquecimento anormal devem ser acompanhados de uma análise contextualizada.

A classificação não deve tratar a imagem como diagnóstico isolado, mas como evidência para orientar uma avaliação elétrica mais completa.

Contexto de operação observado durante a inspeção

Também é essencial registrar as condições em que a vistoria foi realizada.

O laudo pode informar se o sistema estava em operação, quais condições de carga foram observadas e se havia alguma circunstância capaz de influenciar a leitura térmica.

Esse contexto ajuda a interpretar corretamente os gradientes de temperatura e a estabelecer comparações futuras.

A inspeção pode ocorrer durante a operação quando as condições de segurança permitirem, mas a execução deve respeitar os procedimentos aplicáveis ao trabalho em instalações elétricas.

Recomendações de correção, prioridade e manutenção

A parte conclusiva deve converter os achados em orientações acionáveis.

Para cada anomalia relevante, o laudo pode indicar a necessidade de correção, investigação complementar, reaperto, verificação de carga, substituição de componente ou acompanhamento em manutenção, sem recomendar uma intervenção que não seja sustentada pelos dados observados.

A definição de prioridade deve considerar a criticidade do equipamento, a intensidade e a extensão do aquecimento, o risco operacional e a possibilidade de evolução da falha.

O documento também pode separar medidas urgentes de ações programáveis, sempre com base na análise técnica realizada.

Na WV Elétrica e Serviços Ltda, a inspeção termográfica integra a atuação em engenharia elétrica, inspeções e emissão de laudos técnicos.

A qualidade da entrega depende da clareza das evidências, do rigor da análise e da indicação transparente dos limites da avaliação.

Assim, o laudo contribui para a manutenção preventiva, a segurança operacional e decisões mais fundamentadas sobre a instalação.

Onde a inspeção termográfica pode ser aplicada?

A inspeção termográfica pode ser aplicada em diferentes tipos de instalações elétricas, desde pequenos conjuntos comerciais até sistemas de média e alta tensão.

A termografia elétrica permite observar padrões de aquecimento em componentes energizados e apoiar decisões de manutenção, especialmente quando a continuidade operacional e a segurança patrimonial são prioridades.

Indústrias e instalações corporativas

Em ambientes industriais e corporativos, a inspeção pode abranger painéis elétricos, quadros de distribuição, barramentos, cabos, conexões e equipamentos associados aos processos produtivos.

A avaliação ajuda a localizar aquecimentos anormais antes que evoluam para falhas, interrupções ou danos a componentes.

O escopo deve considerar a criticidade dos equipamentos, a carga em operação, o histórico de ocorrências e o impacto de uma eventual parada.

Empresas e estabelecimentos comerciais

Lojas, centros comerciais, escritórios, galpões e outros estabelecimentos podem utilizar a inspeção termográfica como parte da manutenção preventiva das instalações.

Quadros de distribuição, circuitos de alimentação e conexões submetidas a uso contínuo merecem atenção, sobretudo quando há aumento de demanda, reformas, expansão de cargas ou sinais de aquecimento.

A análise técnica contribui para priorizar intervenções sem depender apenas da ocorrência de uma pane.

Condomínios e instituições

Condomínios residenciais ou empresariais, escolas, hospitais, órgãos e demais instituições possuem sistemas elétricos com diferentes níveis de criticidade e ocupação.

A inspeção pode apoiar a verificação de áreas comuns, casas de máquinas, centros de medição, quadros gerais e sistemas que atendem serviços essenciais.

Em locais com grande circulação de pessoas, a identificação antecipada de anomalias também reforça a gestão de riscos e o planejamento de correções.

Grandes consumidores de energia

Instalações com consumo elevado ou operação contínua podem se beneficiar de uma avaliação direcionada aos pontos de maior carga e relevância operacional.

Nesses casos, a inspeção deve ser integrada ao plano de manutenção e relacionada às condições reais de funcionamento do sistema.

Diferenças de temperatura entre componentes semelhantes, aquecimento localizado e alterações recorrentes podem indicar a necessidade de investigação por profissional habilitado.

Subestações e instalações de média e alta tensão

Subestações e instalações de média e alta tensão exigem escopo, procedimentos de segurança e interpretação compatíveis com sua complexidade.

A inspeção pode envolver conexões, barramentos, terminais, disjuntores, transformadores e outros elementos acessíveis dentro das condições autorizadas de trabalho.

A execução deve observar a análise de risco, os procedimentos aplicáveis e os requisitos de segurança, sem considerar a imagem térmica como diagnóstico isolado.

Como definir a frequência e o escopo

Não existe uma periodicidade única adequada para todas as instalações.

A frequência e a abrangência da inspeção devem ser definidas conforme a criticidade dos equipamentos, o regime de operação, a variação de carga, o ambiente, o histórico de falhas, alterações na instalação e a orientação técnica responsável.

Também é importante realizar a avaliação em condições operacionais representativas, quando isso for seguro e tecnicamente viável.

O planejamento deve estabelecer quais áreas serão examinadas, quais componentes serão priorizados, como as anomalias serão classificadas e quais recomendações serão registradas no laudo.

A WV Elétrica e Serviços Ltda atua desde 2018 com engenharia elétrica, inspeções e laudos técnicos, atendendo instalações em nível nacional.

Para definir a modalidade presencial ou remota, o escopo e a periodicidade mais adequados, a empresa deve ser consultada considerando as características específicas da instalação.

Como escolher uma empresa para realizar a inspeção termográfica?

Escolher uma empresa para realizar a inspeção termográfica exige mais do que verificar se ela utiliza uma câmera térmica.

A qualidade do serviço depende da experiência em engenharia elétrica, da segurança aplicada em campo, da confiabilidade dos instrumentos e da capacidade de transformar imagens em recomendações tecnicamente úteis para a instalação.

Verifique a experiência em engenharia elétrica

Dê preferência a uma empresa que compreenda o funcionamento dos sistemas avaliados e consiga relacionar os padrões térmicos às condições reais de operação.

A experiência deve abranger, conforme o escopo da instalação, painéis, quadros, conexões, barramentos, cabos, equipamentos, subestações e sistemas de média ou alta tensão.

Também é importante confirmar se a empresa atua com inspeções e laudos técnicos, e não apenas com a captura de imagens.

A interpretação adequada considera carga, tipo de componente, histórico de falhas, ventilação, ambiente, acessibilidade e criticidade operacional.

Sem esse contexto, uma imagem térmica isolada pode levar a conclusões incompletas.

Avalie a habilitação e os procedimentos de segurança

A inspeção deve ser planejada de acordo com os riscos da instalação e com as condições de trabalho existentes.

Antes da atividade, é recomendável verificar como são definidos o escopo, os pontos de acesso, os equipamentos energizados, as zonas de risco e as medidas de controle aplicáveis.

A empresa também deve demonstrar familiaridade com procedimentos documentados e com requisitos de segurança relacionados ao trabalho em instalações elétricas.

Quando houver atividade em altura ou acesso a locais elevados, a aplicação da NR-35 pode ser pertinente, além das medidas previstas na NR-10.

A possibilidade de realizar a vistoria com o sistema em operação não elimina a necessidade de avaliação de risco e autorização das condições de trabalho.

Confirme o uso de instrumentos calibrados

Pergunte quais instrumentos serão utilizados e se há controle de calibração ou verificação metrológica compatível com a atividade.

Câmeras termográficas de alta sensibilidade térmica podem registrar diferenças de temperatura com precisão, mas a qualidade da informação também depende da configuração, da distância, do foco, da emissividade e das condições ambientais.

Uma inspeção bem conduzida registra as condições operacionais observadas no momento da captura.

Dessa forma, a análise posterior consegue distinguir uma possível anomalia térmica de uma variação associada à carga, ao ambiente ou às características do componente.

Analise a qualidade e a profundidade do laudo

O laudo deve permitir que a equipe responsável entenda o que foi inspecionado, quais anomalias foram encontradas e quais providências devem ser avaliadas.

Entre os elementos esperados estão:

• identificação da instalação e dos pontos avaliados;
• correspondência entre imagens térmicas e registros fotográficos convencionais;
• descrição da condição observada e do contexto de operação;
• classificação técnica das anomalias, quando aplicável;
• indicação de prioridade para investigação, correção ou acompanhamento;
• recomendações coerentes com o risco e com a necessidade de manutenção.

Evite considerar suficiente um relatório composto apenas por imagens coloridas ou por alertas automáticos do equipamento.

O valor da inspeção termográfica está na análise técnica que organiza as evidências e apoia decisões de manutenção preventiva e corretiva.

Verifique a familiaridade com a NR-10 e as NBRs aplicáveis

A empresa contratada deve demonstrar que conhece a NR-10 e as normas técnicas aplicáveis ao escopo da instalação.

Essa verificação ajuda a diferenciar uma inspeção executada com método de uma simples coleta de imagens.

A conformidade normativa deve ser analisada conforme o tipo de instalação, o serviço realizado e os procedimentos adotados, sem presumir que a emissão de um laudo, por si só, regularize todo o sistema elétrico.

A WV Elétrica e Serviços Ltda atua no mercado desde 2018 com foco em engenharia elétrica, incluindo inspeções, laudos técnicos, manutenções e adequação às normas NR-10 e NBRs.

O serviço de inspeção termográfica é informado como disponível em nível nacional, com possibilidade de atendimento presencial ou remoto conforme o escopo e as necessidades da instalação.

A empresa também informa suporte técnico de parceiros como SPEM e CRE Engenharia.

Para avaliar a melhor abordagem, consulte a WV Elétrica sobre o escopo da inspeção, os pontos a serem analisados, a modalidade de atendimento e os requisitos específicos da sua instalação.

O alinhamento prévio ajuda a definir uma vistoria compatível com a criticidade dos equipamentos, as condições operacionais e as necessidades de documentação técnica.
