Comissionamento de transformadores

Comissionamento de transformadores: etapas, ensaios e segurança em instalações elétricas

O que é comissionamento de transformadores e por que ele é importante?

O comissionamento de transformadores é um processo essencial que envolve verificações, inspeções, ensaios e registros antes da energização de um transformador e seus sistemas associados.

Este procedimento assegura que o equipamento foi instalado conforme o projeto, que as conexões estão corretas e que os sistemas de proteção e medição estão prontos para operação segura e conforme as normas.

Em instalações industriais e subestações de média ou alta tensão, o comissionamento é mais do que uma simples conferência visual.

Ele conecta o transformador à cabine primária, aos dispositivos de proteção, à medição, ao aterramento e à qualidade de energia, seguindo padrões do projeto, do fabricante e da concessionária.

Deve ser realizado por um profissional habilitado, com procedimentos compatíveis com a NR-10 e consulta às NBRs aplicáveis, além da emissão de ART quando necessário.

Em resumo: o comissionamento de transformadores verifica, antes da energização, se o equipamento e sua instalação foram montados, conectados, protegidos e documentados de forma compatível com os requisitos técnicos e de segurança aplicáveis.

Comissionamento não é instalação, inspeção ou manutenção

Essas atividades se relacionam, mas têm finalidades distintas:

• Instalação: envolve a montagem física do transformador e de seus componentes, incluindo conexões, cabos, dispositivos e aterramento.
• Inspeção: consiste na observação e conferência de condições visíveis, como integridade, identificação e conformidade com desenhos e especificações.
• Manutenção: busca preservar ou recuperar as condições de funcionamento de um equipamento já utilizado.
• Comissionamento: integra inspeções, verificações funcionais, ensaios aplicáveis e análise documental para avaliar se o conjunto está apto a ser energizado ou colocado em operação.

Um laudo técnico não é necessariamente equivalente ao comissionamento.

O laudo registra uma avaliação técnica com finalidade definida, enquanto o comissionamento acompanha e documenta a preparação e a validação de uma instalação ou sistema em determinada etapa do empreendimento.

O que deve ser analisado antes da energização?

A documentação e as condições de campo precisam ser confrontadas antes de qualquer manobra.

Entre os registros e documentos normalmente relevantes estão:

• Projeto de entrada de energia e desenhos atualizados da instalação;

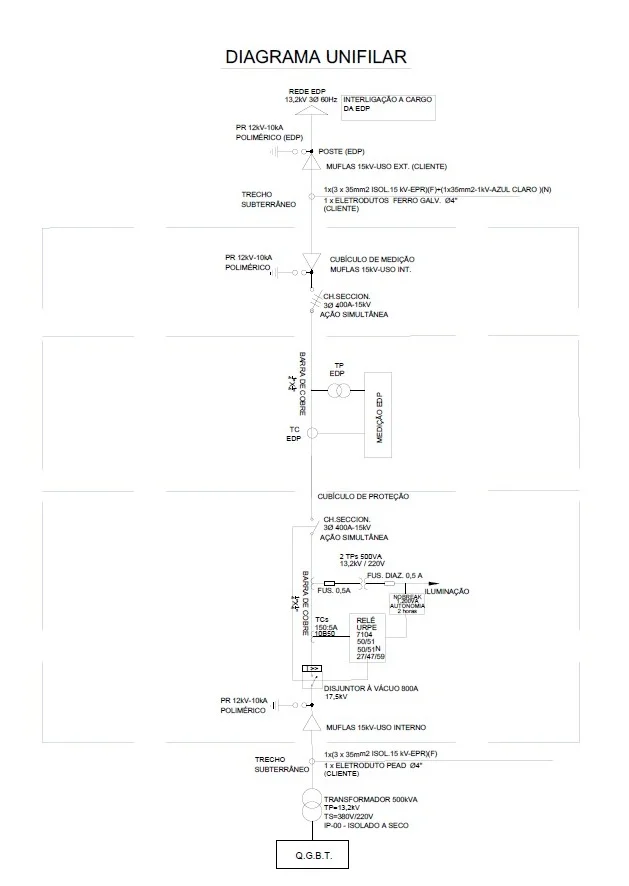

• Diagramas unifilares e trifilares, quando aplicáveis;
• Memorial descritivo e especificações técnicas do transformador;
• Documentação do fabricante e orientações de montagem, operação e ensaio;
• Registros de inspeção, montagem e eventuais verificações realizadas em fábrica ou no local;
• Projeto ou documentação da malha de aterramento;
• Ajustes, identificação e documentação dos dispositivos de proteção e medição;
• Registros de não conformidades e evidências de suas correções;
• Análise de riscos, procedimentos de trabalho e documentação de bloqueio e etiquetagem;
• ART e demais registros de responsabilidade técnica aplicáveis ao escopo;
• Exigências da concessionária e versão vigente dos documentos aprovados.

A lista exata depende do tipo de transformador, da configuração da subestação, do nível de tensão, da finalidade da instalação e dos requisitos do fabricante e da concessionária.

Por isso, documentos desatualizados, divergências entre o projeto e o campo ou ausência de registros devem ser tratados antes da energização, e não apenas depois do início da operação.

Por que essa etapa é importante?

A energização sem validação adequada pode expor pessoas, equipamentos e instalações a riscos elétricos, falhas de proteção, danos patrimoniais, interrupções operacionais e questionamentos quanto à conformidade da obra.

A análise integrada permite identificar, por exemplo, incompatibilidades entre o diagrama e as conexões executadas, falhas de continuidade ou equipotencialização do aterramento, identificação incorreta de circuitos e inconsistências nos dispositivos de proteção e medição.

O comissionamento também cria rastreabilidade.

Os resultados dos ensaios e das inspeções devem ser registrados de forma clara, com identificação do equipamento, condições da avaliação, instrumentos utilizados, responsável técnico e tratamento das não conformidades.

Instrumentos calibrados conforme a RBC contribuem para a confiabilidade metrológica das medições, mas a interpretação dos resultados continua dependendo do contexto técnico e dos critérios definidos para aquele sistema.

Na WV Elétrica e Serviços Ltda., essa abordagem está alinhada ao rigor normativo, à segurança operacional, à transparência na documentação e à atuação em engenharia elétrica para indústrias, empresas, estabelecimentos comerciais, condomínios e instituições.

Quando o escopo exigir, a responsabilidade técnica deve ser formalizada por ART via CREA-SP, sempre de acordo com as atividades efetivamente executadas e com a habilitação profissional correspondente.

A validação final deve considerar o projeto elétrico, as NBRs aplicáveis, a NR-10, as orientações do fabricante e os padrões da concessionária.

Este conteúdo é informativo e não substitui a análise do caso concreto por profissional habilitado.

A energização somente deve ocorrer após a conclusão das verificações previstas, a correção das não conformidades relevantes e a autorização formal conforme o procedimento aplicável.

Etapas técnicas e ensaios antes da energização

O comissionamento de transformadores deve confirmar, de forma documentada, que o equipamento, a instalação e os sistemas associados estão prontos para operar com segurança.

O procedimento não se resume a ligar o transformador: envolve análise documental, inspeções, verificações elétricas, avaliação dos sistemas de proteção e medição, conferência do aterramento e tratamento formal de qualquer não conformidade.

A execução deve considerar o tipo de transformador, suas características construtivas, as orientações do fabricante, os requisitos da concessionária e as normas aplicáveis ao caso.

Por isso, listas de ensaios, critérios de aceitação e métodos de medição não devem ser definidos por modelo genérico ou aplicados sem validação do responsável técnico.

1. Análise documental e planejamento

Antes do trabalho em campo, a equipe deve reunir e conferir, conforme a aplicabilidade:

• Projeto elétrico aprovado ou em processo de aprovação, incluindo diagramas unifilares e trifilares;
• Memorial descritivo, especificações do transformador e documentação técnica do fabricante;
• Registros de fabricação, inspeção e testes fornecidos pelo fabricante;
• Informações sobre a subestação, cabine primária, proteção, medição e infraestrutura de entrada;
• Projeto ou registro do sistema de aterramento e sua integração com a instalação;
• Procedimentos de segurança, análise de riscos e plano de bloqueio e etiquetagem;
• Requisitos específicos da concessionária e documentos necessários à liberação da energização;
• Formulários para registrar instrumentos utilizados, condições do ensaio, resultados, responsáveis e eventuais desvios.

Essa etapa evita que um ensaio seja realizado sobre uma configuração desatualizada ou que uma divergência entre projeto e instalação seja descoberta somente no momento da energização.

2. Inspeção visual e conferência da montagem

A inspeção deve verificar se o conjunto foi instalado conforme o projeto e as orientações técnicas aplicáveis.

Entre os pontos normalmente avaliados estão a integridade física do transformador, identificação dos circuitos, acessibilidade, ventilação, limpeza, fixação, afastamentos, sinalização e condições da cabine.

Também é necessário conferir conexões, terminações, barramentos, cabos, dispositivos de proteção, circuitos auxiliares e interfaces com os sistemas de medição e controle.

Qualquer sinal de dano, umidade, contaminação, aquecimento, conexão incompleta ou divergência de montagem deve ser registrado e encaminhado para análise antes da continuidade dos ensaios.

3. Verificação das conexões e do aterramento

As conexões de potência, comando, proteção e medição devem ser comparadas com os diagramas e identificadas de maneira consistente.

A verificação pode incluir a conferência da sequência de fases, polaridade, continuidade dos circuitos aplicáveis e integridade das terminações, sempre conforme o escopo definido pelo responsável técnico.

O aterramento deve ser examinado quanto à continuidade, à interligação dos componentes e à conexão com as massas e estruturas previstas no projeto.

A malha de aterramento, os condutores, os pontos de equipotencialização e os elementos da cabine precisam ser avaliados em conjunto, pois uma medição isolada não substitui a análise da configuração completa.

4. Checagem de proteção, medição e comando

A equipe deve conferir se os dispositivos de proteção e medição correspondem ao projeto e estão corretamente conectados, identificados e parametrizados quando houver parametrização prevista.

Essa verificação pode envolver relés, disjuntores, transformadores de corrente e potencial, intertravamentos, sinalizações, circuitos auxiliares e sistemas de supervisão.

Os testes funcionais devem demonstrar, dentro do escopo contratado, se os comandos, alarmes, bloqueios e atuações esperadas estão coerentes com a lógica de proteção.

A energização não deve prosseguir quando houver dúvida sobre a seletividade, a coordenação, a polaridade, a sequência de atuação ou a correspondência entre os ajustes e a documentação técnica.

5. Ensaios elétricos conforme o equipamento e o fabricante

Os ensaios devem ser selecionados a partir das características do transformador, do nível de tensão, do tipo de instalação, das condições de fornecimento e das recomendações do fabricante.

Dependendo do caso, podem ser avaliados aspectos como resistência de isolamento, continuidade, relação de transformação, polaridade, resistência de enrolamentos, funcionamento de acessórios e desempenho dos circuitos de proteção.

A seleção, o método, a tensão de ensaio, os limites de segurança e os critérios de aceitação devem ser definidos por profissional habilitado com base nas normas aplicáveis e na documentação do equipamento.

Não é tecnicamente adequado apresentar um resultado de referência único para todos os transformadores ou tratar valores genéricos como aprovação automática.

Os instrumentos devem ser compatíveis com o ensaio e estar em condições de uso.

A WV Elétrica informa utilizar instrumentos calibrados conforme a RBC, além de adotar procedimentos LOTO e contar com equipe habilitada nas normas NR-10 e NR-35.

Esses elementos devem estar integrados ao planejamento de segurança e à documentação efetivamente produzida para cada serviço.

FAT e SAT quando aplicáveis

O FAT, ou teste de aceitação em fábrica, ocorre antes do envio do equipamento e pode verificar aspectos de fabricação e desempenho definidos no fornecimento.

O SAT, ou teste de aceitação em campo, é realizado na instalação e busca confirmar as condições do equipamento após transporte, montagem e integração com os demais sistemas.

FAT e SAT não são sinônimos de todo o comissionamento.

Seus escopos dependem do contrato, do fabricante, do projeto e dos requisitos do empreendimento.

Registros de fábrica podem apoiar a análise, mas não eliminam a necessidade de conferir as condições encontradas em campo.

6. Registro dos resultados e tratamento de não conformidades

Cada ensaio deve gerar um registro rastreável, contendo pelo menos a identificação do equipamento e do circuito, instrumento utilizado, condição da instalação, método aplicado, responsável pela execução, resultado obtido e observações relevantes.

Fotografias, desenhos revisados e anexos técnicos podem complementar o dossiê quando forem pertinentes ao escopo.

Quando houver não conformidade, o responsável deve classificá-la, indicar a evidência observada e definir a ação necessária.

A decisão pode envolver:

• Corrigir a instalação e repetir apenas o ensaio afetado, quando a causa estiver claramente identificada;
• Repetir uma sequência mais ampla de ensaios quando a correção puder ter influenciado outros circuitos ou resultados;
• Interromper a liberação quando houver risco à segurança, dúvida sobre a integridade do equipamento ou incompatibilidade com o projeto;
• Solicitar avaliação especializada do fabricante, da concessionária ou do responsável técnico quando o diagnóstico não puder ser concluído com segurança;
• Registrar a pendência e impedir a energização até que os critérios definidos para sua liberação sejam atendidos.

Um resultado inconclusivo não deve ser tratado como aprovação.

A repetição precisa ter justificativa técnica, condições controladas e registro do motivo pelo qual o novo ensaio foi necessário.

Checklist escaneável antes da energização

• Projeto, diagramas e documentação do fabricante conferidos.
• Escopo dos ensaios definido por profissional habilitado.
• Inspeção visual concluída e desvios registrados.
• Conexões de potência, comando, proteção e medição conferidas.
• Aterramento e equipotencialização verificados conforme o projeto.
• Dispositivos de proteção, medição, comando e intertravamento avaliados.
• Instrumentos adequados e registros de calibração disponíveis.
• Procedimentos LOTO, delimitação da área e controles da NR-10 aplicados.
• Requisitos de trabalho em altura avaliados quando houver atividade abrangida pela NR-35.
• Ensaios compatíveis com o transformador e as recomendações do fabricante executados.
• Resultados, responsáveis e condições de ensaio documentados.
• Não conformidades corrigidas, justificadas ou formalmente encaminhadas.
• Liberação para energização validada pelo responsável técnico e pelas partes competentes.

A contratação deve priorizar uma empresa de engenharia elétrica habilitada para executar e documentar o serviço, com capacidade de interpretar o projeto, selecionar ensaios adequados, operar instrumentos apropriados e emitir a documentação técnica correspondente.

A análise do caso concreto também deve confirmar a necessidade de ART, os requisitos da concessionária e a participação do fabricante ou de outros especialistas.

No contexto da WV Elétrica, essa abordagem se relaciona à atuação em instalações industriais, comerciais, condominiais e institucionais, incluindo infraestrutura de média e alta tensão.

A empresa informa trabalhar com rigor normativo, segurança operacional, procedimentos LOTO, instrumentos calibrados conforme a RBC e emissão de ART via CREA-SP quando aplicável.

Essas informações devem ser confirmadas e detalhadas conforme o escopo contratado e as características específicas da instalação.

Segurança normativa e integração com o projeto elétrico

O comissionamento de transformadores não deve ser tratado como uma etapa isolada.

Ele precisa estar integrado ao projeto de entrada de energia, aos diagramas unifilares e trifilares, ao memorial descritivo, ao sistema de aterramento, à cabine primária e aos padrões técnicos da concessionária responsável pelo fornecimento.

Essa integração permite verificar se o que foi projetado, instalado e documentado está coerente antes da energização.

Em uma instalação industrial, comercial, condominial ou institucional, a liberação do transformador depende da análise conjunta de aspectos elétricos, construtivos, operacionais e documentais.

O projeto deve representar a configuração real da instalação, incluindo proteção, medição, seccionamento, aterramento, interligações e condições de acesso à cabine.

Quando houver divergências entre projeto e campo, a energização deve ser precedida pela avaliação do responsável técnico e pela correção ou atualização dos documentos aplicáveis.

Riscos de energizar sem validação

A energização sem uma verificação técnica devidamente registrada pode elevar o risco de choque elétrico, arco elétrico, danos ao transformador, atuação indevida da proteção, interrupções operacionais e perdas patrimoniais.

Também pode gerar inconsistências entre o padrão aprovado, a instalação executada e os requisitos da concessionária.

Do ponto de vista de segurança jurídica e operacional, a documentação deve demonstrar quais verificações foram realizadas, por quem, com quais instrumentos e sob quais critérios.

O comissionamento não substitui a responsabilidade técnica pelo projeto ou pela execução.

Ele contribui para evidenciar a prontidão da instalação, mas não elimina a necessidade de análise específica do conjunto elétrico.

Antes de qualquer intervenção, a equipe habilitada deve aplicar procedimentos compatíveis com a NR-10, incluindo planejamento da atividade, desenergização quando aplicável, bloqueio e etiquetagem, ou LOTO, teste de ausência de tensão, delimitação da área, sinalização e controle de acesso.

Atividades em altura ou em estruturas que envolvam esse risco também devem considerar os requisitos pertinentes da NR-35.

A metodologia exata deve ser definida conforme as características da instalação, os procedimentos internos e a avaliação do responsável técnico.

Integração com o projeto de entrada de energia

O projeto de entrada de energia organiza as condições para conexão da unidade consumidora e deve ser analisado em conjunto com o comissionamento.

Entre os documentos e elementos que normalmente precisam ser confrontados estão:

• Diagrama unifilar da entrada, da cabine e dos principais circuitos.
• Diagrama trifilar, quando aplicável à representação dos circuitos de força, comando, proteção e medição.
• Memorial descritivo e critérios de dimensionamento.
• Definição da carga, da demanda e do padrão de fornecimento.
• Especificação e coordenação dos dispositivos de proteção.
• Malha de aterramento, equipotencialização e conexões ao sistema de proteção.

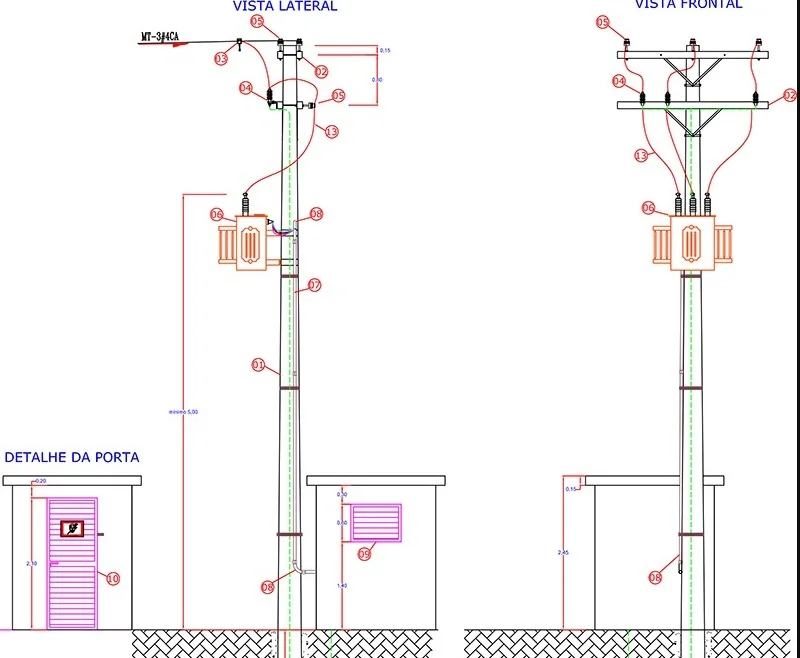

• Layout da cabine primária, áreas de circulação, afastamentos e acessos.
• Registros de inspeção, ensaios, ajustes e tratamento de não conformidades.
• Aprovações, exigências e padrões técnicos da concessionária aplicável.

Em projetos novos, ampliações ou reformas, o levantamento de campo é essencial para confirmar a posição dos equipamentos, a infraestrutura existente e as condições de ligação.

Alterações feitas durante a obra podem exigir revisão de desenhos, memoriais, diagramas e demais documentos antes da entrega técnica.

A protocolização e a aprovação do projeto junto à concessionária seguem regras próprias.

Por isso, os critérios de aceitação, os documentos exigidos e as condições para ligação devem ser confirmados diretamente com a concessionária, com o fabricante do transformador e com o responsável técnico pelo serviço.

Registros técnicos e responsabilidade profissional

Um processo tecnicamente consistente deve reunir evidências rastreáveis da inspeção e dos ensaios realizados.

Dependendo do escopo e do tipo de instalação, esses registros podem incluir identificação do equipamento, condições encontradas, instrumentos utilizados, resultados obtidos, desvios observados, ações corretivas, responsáveis e conclusão sobre a condição de liberação.

Instrumentos de medição devem ser adequados ao ensaio e possuir calibração compatível com o nível de controle exigido.

A WV Elétrica informa utilizar instrumentos calibrados conforme a RBC, além de trabalhar com procedimentos LOTO e capacitação relacionada às normas NR-10 e NR-35.

A emissão de ART via CREA-SP pode ser aplicável conforme a natureza e o escopo da contratação, devendo ser confirmada para cada caso.

O conteúdo de um guia não substitui o projeto, o procedimento do fabricante, a análise de risco, a documentação da concessionária ou a avaliação de um profissional habilitado.

A decisão de energizar, repetir um ensaio, corrigir a instalação ou solicitar uma avaliação especializada deve considerar os resultados obtidos e as condições reais do sistema.

Perguntas frequentes

O comissionamento de transformadores é exigido em todos os casos?

A necessidade, a extensão e os critérios do comissionamento dependem do tipo de transformador, da tensão, da configuração da instalação, do fabricante, da concessionária, do projeto e dos requisitos normativos aplicáveis.

O escopo deve ser definido por profissional habilitado para a situação concreta.

Qual é a relação entre NR-10 e comissionamento?

A NR-10 estabelece requisitos de segurança para instalações e serviços em eletricidade.

O comissionamento deve ser planejado e executado de modo compatível com esses requisitos, especialmente quanto à análise de risco, desenergização, bloqueio, sinalização, qualificação e controle das atividades.

A norma não transforma um procedimento genérico em um roteiro suficiente para qualquer instalação.

A aprovação do projeto pela concessionária substitui o comissionamento?

Não.

A aprovação verifica a conformidade do projeto e da documentação com os critérios da concessionária.

O comissionamento avalia, dentro do escopo contratado, a correspondência entre projeto, instalação, equipamentos, proteções, aterramento e registros técnicos.

As duas etapas podem se relacionar, mas têm finalidades diferentes.

Comissionamento, laudo e manutenção são a mesma coisa?

Não.

O comissionamento está associado à verificação e à documentação da prontidão de uma instalação ou equipamento, especialmente antes da entrada em operação ou após uma intervenção relevante.

O laudo é um documento técnico com finalidade e escopo definidos por uma avaliação específica.

A manutenção preventiva ou corretiva busca preservar ou restabelecer as condições de funcionamento.

Os serviços podem se complementar, mas não são equivalentes.

O comissionamento substitui o projeto elétrico?

Não.

O projeto define critérios, dimensionamentos, configurações e documentos de engenharia.

O comissionamento verifica a execução e o desempenho dentro do escopo estabelecido, identificando divergências e não conformidades.

Quando a instalação não corresponde ao projeto, pode ser necessário corrigir a execução ou revisar formalmente a documentação.

A navegação técnica pode ser complementada por conteúdos sobre [projetos de entrada de energia], [SPDA], [aterramento], [termografia], [NR-10], [adequações normativas] e [manutenção elétrica].

Esses materiais devem ser interpretados em conjunto com o projeto específico, as instruções do fabricante e as exigências da concessionária.

A WV Elétrica e Serviços Ltda. atua desde 2018 com engenharia elétrica, projetos, instalações, manutenções, laudos e adequações normativas para indústrias, empresas, estabelecimentos comerciais, condomínios e instituições.

Sua atuação informada é nacional, com foco em rigor normativo, segurança operacional e documentação técnica.

Para definir o escopo do comissionamento de transformadores, os requisitos devem ser analisados caso a caso com a concessionária, o fabricante e o responsável técnico.
