O que é estudo de qualidade de energia elétrica e quando ele é necessário?

O estudo de qualidade de energia elétrica é uma investigação técnica destinada a medir, registrar e interpretar as condições elétricas de uma instalação.

A análise pode identificar variações de tensão, distorções harmônicas, transientes, desequilíbrios, interrupções, oscilações de demanda e outros eventos capazes de afetar equipamentos, processos e a continuidade operacional.

Seu objetivo não é apenas apontar que existe um problema, mas ajudar a relacionar os eventos medidos às possíveis causas e orientar soluções de engenharia compatíveis com o diagnóstico.

Em termos simples, o fornecimento de energia responde à pergunta “a energia está chegando à instalação?”.

Já a qualidade da energia procura responder “essa energia está chegando dentro de condições adequadas para os equipamentos e para o processo?”.

Uma unidade pode receber energia continuamente e, ainda assim, apresentar distúrbios que provoquem falhas em inversores, aquecimento de motores, reinicializações de controladores ou interferências em sistemas eletrônicos.

Diferença entre fornecimento e qualidade da energia

O fornecimento está associado à disponibilidade da energia elétrica e à continuidade do serviço.

A qualidade envolve características como nível de tensão, frequência, equilíbrio entre fases, forma de onda, presença de componentes harmônicas, comportamento da demanda e ocorrência de eventos rápidos ou prolongados.

Essa distinção é importante porque muitos problemas não aparecem em uma inspeção visual do quadro elétrico.

Cabos, disjuntores e painéis podem aparentar bom estado enquanto um analisador registra afundamentos de tensão durante a partida de motores, picos associados à comutação de cargas ou distorções provocadas por equipamentos eletrônicos de potência.

Da mesma forma, uma falha intermitente pode não ocorrer durante uma visita pontual, tornando necessário acompanhar a instalação durante diferentes regimes de operação.

A investigação também evita conclusões precipitadas.

Um desligamento de uma máquina, por exemplo, pode estar relacionado à rede externa, à instalação interna, ao sistema de proteção, à própria carga ou à combinação de fatores.

A medição ajuda a separar sintoma, hipótese e evidência antes da escolha de uma intervenção.

Sinais de que uma avaliação pode ser necessária

Uma investigação técnica pode ser considerada quando a instalação apresenta um ou mais sinais como:

queima recorrente de inversores, fontes, módulos eletrônicos ou componentes de acionamento;
aquecimento incomum em motores, transformadores, cabos, barramentos ou painéis;
disparos de proteção sem causa aparente ou desligamentos associados a determinados horários;
reinicialização de CLPs, robôs, computadores industriais, sistemas de automação ou equipamentos médicos;
paradas intermitentes de linhas de produção, mesmo sem interrupção evidente no fornecimento;
oscilação de iluminação ou funcionamento irregular de equipamentos sensíveis;
aumento inesperado de perdas, demanda ou cobrança relacionada à energia reativa;
ruídos, vibrações ou aquecimento que surgem após a instalação de cargas eletrônicas;
diferença de desempenho entre máquinas conectadas a setores distintos da mesma planta;
necessidade de validar uma expansão, uma nova linha de produção ou a conexão de cargas de média tensão;
suspeita de interferência entre cargas, geradores, sistemas de compensação ou equipamentos de acionamento.

Esses sinais não comprovam, isoladamente, que a causa seja um distúrbio de qualidade de energia.

Eles indicam que pode ser útil coletar dados nos pontos adequados e comparar os eventos elétricos com o histórico de falhas e com o regime de operação da instalação.

Onde esse estudo pode ser aplicado?

Em indústrias, a análise é especialmente relevante quando existem motores de grande porte, inversores de frequência, retificadores, fornos, soldagem, robótica, controladores lógicos programáveis e linhas automatizadas.

Cargas desse tipo podem ser sensíveis a variações da rede e também podem contribuir para alterações na forma de onda ou no comportamento elétrico de outros equipamentos.

Em estabelecimentos comerciais, o estudo pode apoiar a investigação de falhas em sistemas de climatização, elevadores, refrigeração, automação predial, iluminação e tecnologia da informação.

Em condomínios, pode ser útil para avaliar áreas comuns, bombas, portões, elevadores, sistemas de segurança e a interação entre cargas de diferentes unidades ou setores.

Hospitais e instituições dependem de maior previsibilidade para operar equipamentos assistenciais, sistemas de tecnologia, climatização, tratamento de ar e infraestrutura crítica.

Nesses ambientes, a avaliação deve respeitar os procedimentos de segurança, a criticidade das cargas e as regras internas de operação, sem substituir os protocolos próprios de continuidade e emergência.

Em datacenters, a qualidade da energia pode ser analisada em conjunto com a arquitetura de alimentação, sistemas de energia ininterrupta, distribuição, refrigeração e cargas de tecnologia.

O acompanhamento de eventos ajuda a investigar ocorrências como transferências indevidas, alarmes, reinicializações e atuação de proteções, sempre considerando que a origem pode estar em diferentes partes da infraestrutura.

Grandes consumidores, subestações e instalações de média e alta tensão também podem se beneficiar de uma avaliação quando há mudanças de carga, ocorrências repetitivas, necessidade de verificar o comportamento da demanda ou dúvidas sobre o desempenho de sistemas de compensação e proteção.

A extensão da medição e os pontos de conexão devem ser definidos conforme o objetivo técnico, o diagrama da instalação e os riscos envolvidos.

Como a wv elétrica atua nesse contexto?

A WV Elétrica e Serviços Ltda. atua no mercado desde 2018 e oferece serviços de engenharia elétrica, incluindo projetos, instalações, manutenções preventivas e corretivas, laudos técnicos e adequações às normas NR-10 e NBR.

No contexto da qualidade de energia, a empresa informa que realiza medições com equipamentos tecnicamente adequados, utilizando instrumentos calibrados via RBC para favorecer a rastreabilidade e a confiabilidade dos dados obtidos.

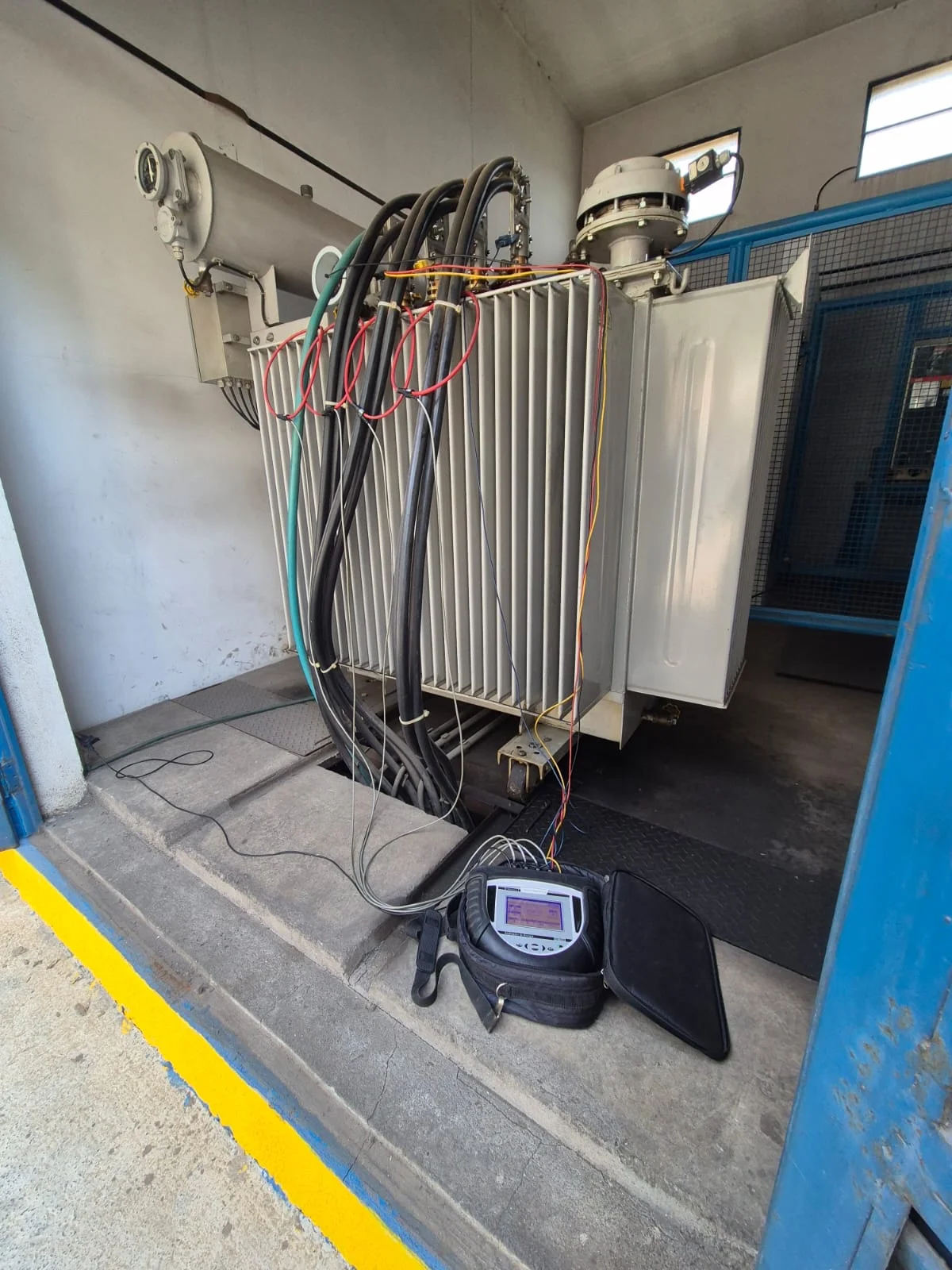

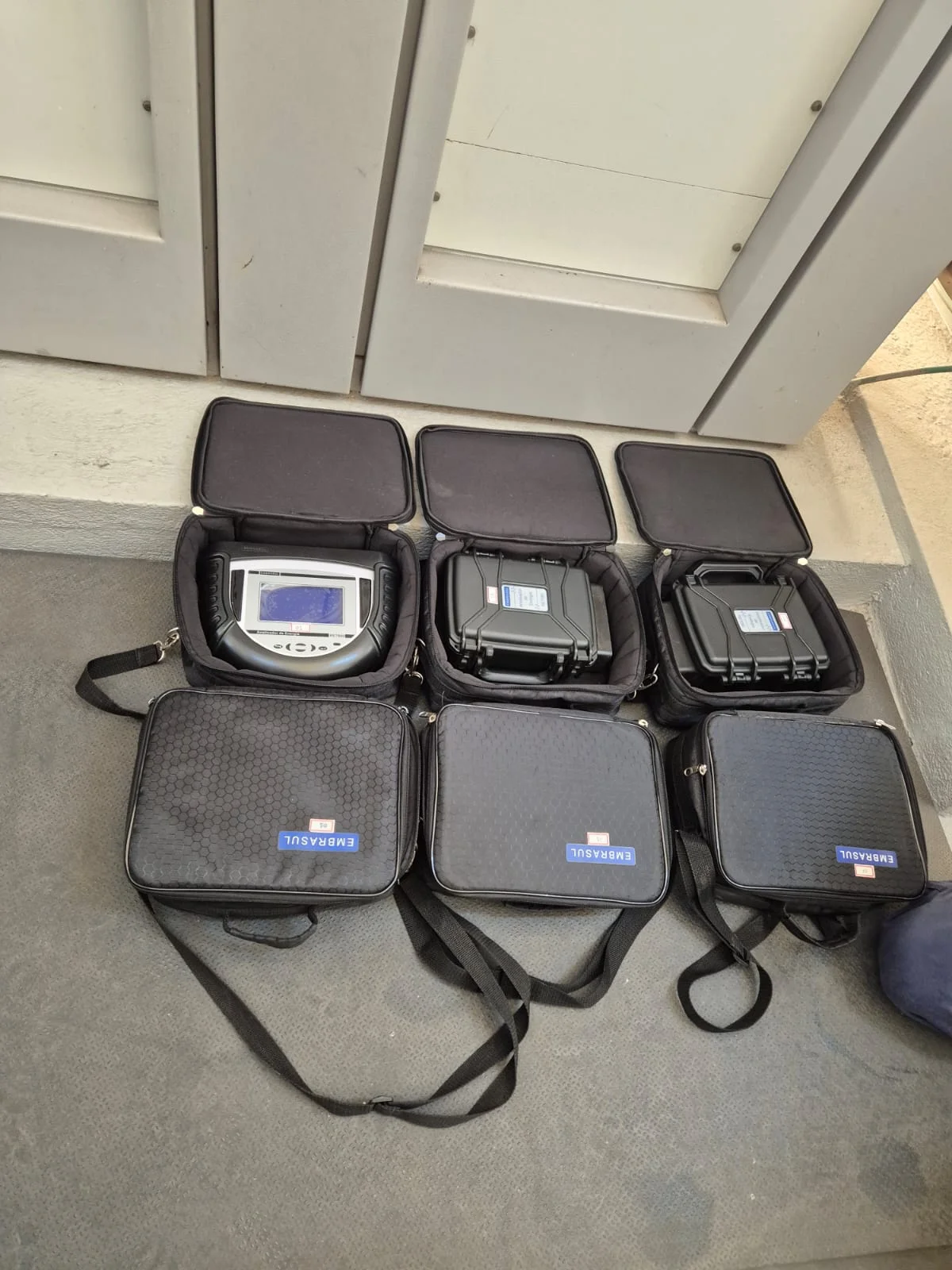

A investigação pode envolver a instalação segura de um analisador de energia classe A nos barramentos principais, quando essa alternativa for tecnicamente viável e compatível com as condições da instalação.

Também pode incluir monitoramento contínuo ao longo de uma semana, conforme a modalidade definida para o serviço.

Após a coleta, os dados são organizados em curvas e registros de eventos para análise por engenheiros, com identificação de comportamentos que mereçam investigação adicional.

A equipe informada pela empresa é habilitada em NR-10 e NR-35, adota procedimentos de LOTO e pode emitir ART pelo CREA-SP.

Esses elementos não eliminam os riscos inerentes ao trabalho elétrico, mas fazem parte de uma abordagem que considera planejamento, controle de acesso, segurança operacional e responsabilidade técnica.

O escopo efetivo deve ser confirmado antes da contratação, de acordo com as características da instalação e do objetivo da avaliação.

O resultado de um estudo deve ser interpretado como base técnica para decisão.

Dependendo das evidências, a recomendação pode envolver revisão de cargas, manutenção, adequação de proteção, correção do fator de potência, aplicação de filtros, reorganização operacional ou outras medidas de engenharia.

A escolha não deve ser feita apenas pela presença de um sintoma, pois soluções como bancos de capacitores ou filtros precisam ser dimensionadas e avaliadas conforme os dados reais do sistema.

Para solicitar uma avaliação, é útil reunir o diagrama unifilar disponível, histórico de falhas, registros de alarmes, relação das cargas críticas, horários de ocorrência, informações sobre expansões recentes e descrição dos equipamentos afetados.

Quanto mais precisa for a correlação entre os eventos elétricos e o funcionamento da operação, maior tende a ser a utilidade do diagnóstico para orientar os próximos passos.

A WV Elétrica informa atendimento em todo o território nacional; disponibilidade, escopo e condições técnicas devem ser confirmados diretamente com a empresa.

Principais distúrbios e causas dos problemas elétricos

A qualidade da energia pode ser afetada por fenômenos originados na rede de distribuição, na instalação elétrica ou nas próprias cargas conectadas.

O mesmo sintoma, como uma parada de máquina ou o aquecimento de um componente, pode resultar de causas diferentes.

Por isso, a identificação segura depende de medições, análise do regime de operação e correlação entre os eventos elétricos e os problemas observados.

Harmônicas: quando as cargas distorcem a forma de onda

As harmônicas são componentes de frequência múltiplos da frequência fundamental do sistema.

Elas aparecem principalmente quando cargas não lineares absorvem corrente de maneira não senoidal.

Fontes chaveadas, inversores de frequência, retificadores, nobreaks, carregadores, computadores, sistemas de automação e equipamentos com eletrônica de potência são exemplos de cargas que podem contribuir para esse fenômeno.

A presença de harmônicas pode elevar a corrente em condutores e transformadores, aumentar perdas, provocar aquecimento, interferir em equipamentos de controle e reduzir a capacidade disponível da instalação.

Em determinadas condições, também pode haver sobrecarga do condutor de neutro ou atuação indevida de dispositivos de proteção.

Entretanto, a simples presença de uma carga eletrônica não comprova que ela seja a causa de um problema específico.

É necessário avaliar a distorção de tensão e corrente, a ordem das harmônicas, o horário de ocorrência e a relação com o funcionamento das cargas.

Variações, afundamentos e elevações de tensão

As variações de tensão correspondem a alterações no valor da tensão fornecida em relação ao nível esperado para a instalação.

Quando a redução ocorre por um intervalo curto, o evento é frequentemente tratado como afundamento de tensão.

Quando há aumento temporário, trata-se de uma elevação de tensão.

A duração e a magnitude do evento são importantes para compreender seus possíveis efeitos.

Afundamentos podem ocorrer durante a partida de motores, em curtos-circuitos próximos, na energização de transformadores ou em perturbações da rede.

Elevações podem estar associadas a desligamentos de cargas de grande porte, falhas de regulação ou condições anormais do sistema.

Entre os possíveis sintomas estão o desligamento de contatores, a reinicialização de CLPs, a perda de referência em sistemas de automação, falhas em inversores e interrupções de processos.

A causa não deve ser atribuída automaticamente à concessionária ou à instalação interna.

A medição simultânea em pontos adequados ajuda a verificar se o evento se manifesta na entrada, em um quadro específico ou próximo a determinada carga.

Transientes e eventos rápidos

Transientes são variações muito rápidas de tensão ou corrente, geralmente associadas a operações de chaveamento, descargas atmosféricas, energização e desligamento de cargas indutivas ou manobras em sistemas de média tensão.

Mesmo com curta duração, esses eventos podem impor esforços ao isolamento e aos componentes eletrônicos.

Surtos recorrentes podem estar relacionados a falhas em fontes de alimentação, degradação de dispositivos eletrônicos, atuação irregular de sistemas de controle ou redução da vida útil de componentes.

A análise exige instrumentos com capacidade adequada de captura e registro, além de configuração compatível com o fenômeno investigado.

Uma inspeção visual convencional não é suficiente para confirmar a ocorrência de transientes.

Desequilíbrio de tensão e corrente

O desequilíbrio ocorre quando as grandezas das fases não apresentam distribuição adequada ou quando há defasagens diferentes do comportamento esperado.

Entre as causas possíveis estão a distribuição desigual de cargas monofásicas, conexões inadequadas, impedâncias distintas, problemas em transformadores e condições anormais na rede.

Em motores trifásicos, o desequilíbrio de tensão pode produzir correntes desproporcionais, aquecimento adicional, redução de desempenho e atuação de proteções.

Em quadros e alimentadores, também pode indicar necessidade de revisar a distribuição das cargas, os pontos de conexão e as condições dos condutores.

A confirmação depende da medição das três fases e da avaliação do sistema durante diferentes regimes de carga.

Interrupções e reinicializações de equipamentos

Interrupções representam a perda parcial ou total do fornecimento em determinado ponto da instalação.

Podem resultar da atuação de disjuntores, fusíveis e relés, de falhas em equipamentos, de manutenção, de curtos-circuitos ou de ocorrências externas à unidade consumidora.

Uma interrupção também pode ser consequência, e não causa inicial, de outro distúrbio elétrico.

O impacto operacional varia conforme a sensibilidade das cargas e a existência de sistemas de continuidade, como geradores, nobreaks ou fontes redundantes.

Em uma linha de produção, uma interrupção breve pode exigir reinicialização e descarte de materiais.

Em datacenters, hospitais e instalações críticas, a investigação deve considerar a coordenação entre alimentação principal, sistemas de emergência e cargas prioritárias.

Baixo fator de potência e potência reativa

O fator de potência expressa a relação entre a potência ativa utilizada para realizar trabalho e a potência aparente exigida do sistema.

Motores, transformadores e outras cargas indutivas podem demandar potência reativa, reduzindo o fator de potência quando não há compensação adequada.

Um fator de potência baixo pode aumentar a corrente nos circuitos, ocupar capacidade de transformadores e alimentadores e contribuir para perdas elétricas.

Em alguns cenários de consumidores, o excesso de energia reativa também pode estar relacionado a cobranças ou penalidades previstas nas regras aplicáveis.

A análise deve considerar o perfil de demanda, os horários de operação, o comportamento das cargas e a forma de medição adotada.

A instalação de bancos de capacitores não deve ser feita apenas com base em uma leitura isolada.

Capacitores podem interagir com harmônicas, produzir ressonância ou agravar determinadas condições quando são especificados sem estudo.

O dimensionamento e a estratégia de controle precisam ser compatíveis com o diagnóstico.

Quadro de causas prováveis

Distúrbio ou sintoma
Causas possíveis
O que verificar

Desligamento de inversor
Afundamento de tensão, harmônicas, transiente, sobrecarga ou falha interna
Registros de tensão e corrente, códigos de falha, horário e regime de carga

Aquecimento de motor
Desequilíbrio, sobrecarga, baixa tensão, harmônicas ou problema mecânico
Correntes por fase, tensão, temperatura, carga mecânica e histórico de manutenção

Reinicialização de CLP
Afundamento, interrupção breve, transiente ou fonte inadequada
Eventos de tensão, alimentação do sistema de controle e sincronização com a falha

Aquecimento de transformador
Sobrecarga, harmônicas, ventilação insuficiente ou condição de conexão
Demanda, espectro harmônico, temperatura e estado físico do equipamento

Atuação frequente de proteção
Curto-circuito, sobrecorrente, transiente, ajuste inadequado ou defeito
Oscilografia, coordenação, seletividade, conexões e histórico de atuações

Cobrança associada a reativo excedente
Baixo fator de potência, controle inadequado ou alteração no perfil de carga
Curvas de demanda, potência reativa, fator de potência e horários de consumo

Esse quadro é orientativo e não substitui uma investigação técnica.

Uma mesma ocorrência pode ter múltiplas causas, e uma hipótese só deve ser confirmada quando os dados de medição forem compatíveis com o comportamento relatado.

Relação entre cargas eletrônicas e distúrbios

Cargas eletrônicas podem ser afetadas pela qualidade da energia e, ao mesmo tempo, contribuir para alterações na rede interna.

Inversores, robôs, CLPs, fontes chaveadas e sistemas de processamento possuem componentes sensíveis a variações de tensão, transientes e distorções.

Quando várias dessas cargas operam simultaneamente, o perfil elétrico da instalação pode mudar de forma significativa ao longo do dia.

Por isso, a investigação deve relacionar o comportamento das cargas ao horário dos eventos.

É útil registrar partidas de motores, acionamento de compressores, entrada de bancos de capacitores, mudanças de turno, alterações de produção e transferências para fontes de emergência.

Essa correlação ajuda a separar sintoma, hipótese e consequência.

Em um estudo de qualidade de energia elétrica, a avaliação pode combinar tensão, corrente, demanda, fator de potência, harmônicas, eventos de tensão e transientes, conforme o objetivo e as características da instalação.

A WV Elétrica e Serviços Ltda. informa atuar na identificação de problemas de qualidade da energia com instrumentos de medição tecnicamente adequados e análise especializada.

A conclusão sobre a origem de um distúrbio, porém, deve permanecer vinculada aos dados coletados, às condições reais de operação e à avaliação de profissional habilitado.

Quando o diagnóstico indica uma origem interna, as medidas podem envolver revisão de conexões, redistribuição de cargas, manutenção, adequação de proteções, correção do fator de potência ou aplicação de filtros.

Quando há indícios de influência externa, a documentação técnica das ocorrências pode apoiar a tratativa com os responsáveis pelo fornecimento.

Em ambos os casos, a solução deve ser definida depois da medição, e não apenas pela aparência do sintoma.

Impactos da baixa qualidade de energia em equipamentos e operações

A baixa qualidade da energia elétrica pode comprometer equipamentos, processos produtivos e sistemas de proteção mesmo quando a instalação continua energizada.

O problema nem sempre aparece como uma interrupção completa: pequenas variações de tensão, distorções harmônicas, transientes ou desequilíbrios podem provocar falhas intermitentes, aquecimento anormal e redução da vida útil de componentes.

Em indústrias, os efeitos tendem a ser mais críticos porque motores, inversores de frequência, robôs, controladores lógicos programáveis, fontes chaveadas e sistemas de automação operam de forma integrada.

Uma perturbação em um ponto da instalação pode interromper uma linha, gerar perda de parametrização, causar refugo de produção ou exigir uma parada para inspeção.

Em grandes consumidores e instalações de média e alta tensão, a avaliação também deve considerar a interação entre transformadores, cabines, cargas não lineares, bancos de capacitores e sistemas de proteção.

Exemplos de impactos em equipamentos

Queima ou falha de inversores

Inversores de frequência podem apresentar alarmes, desligamentos ou danos em seus componentes quando submetidos a sobretensões, afundamentos de tensão, transientes, harmônicas ou condições de alimentação incompatíveis com seus requisitos de operação.

A falha pode estar relacionada à qualidade da energia, à instalação, à ventilação, à parametrização, ao próprio equipamento ou a uma combinação desses fatores.

Por isso, a substituição do inversor sem investigar o circuito pode apenas repetir o problema.

Aquecimento de motores e transformadores

Desequilíbrios de tensão e correntes harmônicas podem aumentar perdas e aquecimento em motores, transformadores e condutores.

O efeito pode surgir mesmo sem uma sobrecarga evidente nos instrumentos usuais de operação.

O aquecimento recorrente reduz a margem térmica do sistema e pode acelerar a deterioração de isolamentos, conexões e componentes.

Falhas em clps e sistemas de automação

CLPs, módulos de entrada e saída, sensores e redes industriais dependem de uma alimentação estável e de referências elétricas adequadas.

Distúrbios podem provocar reinicializações, leituras inconsistentes, perda de comunicação ou acionamentos indevidos.

Como esses eventos podem ser rápidos e intermitentes, uma inspeção visual realizada depois da ocorrência frequentemente não identifica sua origem.

Paradas de linhas e perdas operacionais

Uma parada pode ocorrer pela atuação correta de uma proteção, pelo desligamento de um inversor ou por uma falha de comunicação entre dispositivos.

A consequência operacional pode incluir interrupção do processo, necessidade de reinício controlado, descarte de materiais e mobilização de equipes de manutenção.

A extensão do impacto depende do processo, da redundância disponível e da forma como a instalação foi projetada e operada.

Interferências em sistemas eletrônicos

Cargas eletrônicas e equipamentos com fontes chaveadas podem ser sensíveis a distúrbios conduzidos e à distorção da forma de onda.

Em datacenters, hospitais e ambientes com sistemas críticos, uma perturbação pode afetar equipamentos de tecnologia da informação, automação predial, instrumentação ou sistemas de suporte.

Isso não significa que todo comportamento irregular tenha origem na rede elétrica: o diagnóstico deve separar problemas de alimentação, aterramento, compatibilidade eletromagnética, configuração e defeitos internos.

Sintoma, hipótese e verificação

A análise técnica deve diferenciar o que foi observado do que é apenas uma possibilidade.

Esse cuidado evita a troca de componentes sem evidência e ajuda a priorizar medidas corretivas.

Sintoma: inversor desarma em determinados horários. Hipótese: afundamento de tensão, transiente, sobrecarga, aquecimento ou falha de parametrização. Verificação: correlacionar o horário do alarme com os registros de tensão, corrente, demanda, temperatura e eventos do analisador.
Sintoma: motor apresenta aquecimento acima do padrão operacional. Hipótese: desequilíbrio de tensão, harmônicas, sobrecarga mecânica, ventilação insuficiente ou conexão inadequada. Verificação: medir as grandezas elétricas nas condições reais de carga e confrontá-las com a inspeção do motor e do circuito.
Sintoma: CLP reinicia sem causa aparente. Hipótese: variação momentânea de tensão, ruído elétrico, problema na fonte, aterramento ou comunicação. Verificação: registrar eventos de curta duração e avaliar a alimentação do sistema, as conexões e a arquitetura de controle.
Sintoma: cobrança ou penalização associada ao excedente de energia reativa. Hipótese: fator de potência inadequado, banco de capacitores inoperante ou dimensionamento incompatível. Verificação: comparar demanda, potência ativa, reativa e aparente ao longo dos regimes de operação antes de definir qualquer correção.

Por que a inspeção visual não é suficiente?

Quadros, cabos, motores e equipamentos podem parecer íntegros durante uma vistoria e ainda assim apresentar eventos elétricos que ocorrem apenas na partida de grandes cargas, na troca de turnos ou em determinados regimes de produção.

A medição permite observar o comportamento temporal da instalação e relacionar ocorrências elétricas a falhas relatadas pela operação.

Um estudo de qualidade de energia elétrica pode contribuir para essa investigação ao registrar curvas de demanda, variações de tensão, corrente, fator de potência, distorções e transientes, conforme o escopo e os instrumentos aplicáveis.

O objetivo não é presumir que toda falha será evitada, mas produzir evidências para distinguir uma suspeita de uma causa tecnicamente sustentada.

Para instalações industriais, datacenters, hospitais, condomínios com cargas relevantes e subestações, o diagnóstico deve considerar o risco operacional e patrimonial.

A prioridade pode ser definida pela criticidade do equipamento, pela frequência dos eventos, pela possibilidade de parada, pela existência de redundância e pelo risco à segurança das pessoas.

Em qualquer cenário, recomenda-se que a interpretação seja realizada por profissional habilitado e que intervenções em instalações elétricas sigam os procedimentos de segurança aplicáveis, incluindo a avaliação de bloqueio e etiquetagem quando necessária.

Uma medição bem planejada também evita soluções genéricas.

Bancos de capacitores, filtros, alterações de proteção ou substituições de equipamentos podem ser adequados em determinadas condições e inadequados em outras.

A decisão deve considerar os dados coletados, a origem provável do distúrbio, a coordenação com a instalação existente e os efeitos sobre as cargas conectadas.

Assim, a investigação baseada em dados oferece uma base mais segura para priorizar correções e reduzir decisões tomadas apenas por tentativa e erro.

Parâmetros avaliados e referências técnicas

Um estudo de qualidade de energia elétrica reúne medições capazes de mostrar como a instalação se comporta em diferentes regimes de operação.

A análise não se limita a verificar se há energia disponível: ela observa se tensão, corrente, frequência, demanda e demais grandezas permanecem compatíveis com o funcionamento esperado das cargas e com os requisitos técnicos aplicáveis.

A seleção dos parâmetros depende do tipo de instalação, do nível de tensão, das cargas conectadas, do histórico de falhas e do objetivo da investigação.

Uma linha de produção com robótica e CLPs, por exemplo, pode exigir atenção especial a eventos rápidos e distorções; já uma instalação com grande quantidade de motores pode demandar correlação entre corrente, fator de potência, aquecimento e variações de tensão.

Glossário das principais grandezas elétricas

Tensão elétrica: diferença de potencial que impulsiona a circulação de corrente. Em uma avaliação, podem ser observados o valor ao longo do tempo, a estabilidade entre fases, os desvios e os eventos de curta duração.
Corrente elétrica: fluxo de cargas que alimenta os equipamentos. O histórico de corrente ajuda a identificar sobrecargas, picos de partida, desequilíbrios entre fases e alterações associadas ao regime de operação.
Frequência: taxa de repetição da forma de onda da tensão alternada. Sua análise pode contribuir para investigar alterações no fornecimento ou no comportamento de sistemas elétricos sensíveis.
Potência ativa: parcela da potência efetivamente convertida em trabalho, calor, movimento ou outra forma útil de energia. É normalmente expressa em watts ou seus múltiplos.
Potência reativa: parcela associada à manutenção dos campos elétricos e magnéticos em determinados equipamentos, como motores e transformadores. Embora não represente trabalho útil da mesma forma que a potência ativa, influencia o carregamento da instalação.
Potência aparente: combinação vetorial entre potência ativa e potência reativa, geralmente expressa em volt-ampères. A capacidade de transformadores, condutores e outros componentes é relacionada a essa grandeza.
Demanda: potência requerida pela instalação em determinado intervalo ou condição de operação. A curva de demanda permite observar picos, períodos de maior carregamento e a relação entre consumo e processo produtivo.
Fator de potência: relação entre potência ativa e potência aparente. Um fator de potência inadequado pode aumentar a circulação de corrente para realizar a mesma atividade útil e pode estar relacionado à presença de cargas indutivas ou à distorção da forma de onda.

Essas grandezas devem ser interpretadas em conjunto.

Um valor isolado de corrente, por exemplo, não explica sozinho uma falha: é necessário verificar a tensão correspondente, o horário, o estado das cargas, o regime de produção e a ocorrência de eventos simultâneos.

Harmônicas e distorção da forma de onda

As harmônicas são componentes de frequência múltipla da frequência fundamental que podem deformar as ondas de tensão e corrente.

Elas aparecem com frequência em instalações que utilizam cargas não lineares, como fontes chaveadas, inversores de frequência, retificadores, carregadores, sistemas de tecnologia da informação e determinados equipamentos de automação.

A distorção harmônica pode ser analisada separadamente na tensão e na corrente.

A corrente distorcida pode aumentar perdas, aquecer condutores e transformadores, interferir na operação de equipamentos e elevar a solicitação de determinados componentes.

A tensão distorcida, por sua vez, pode afetar outras cargas conectadas ao mesmo sistema.

Um indicador frequentemente utilizado é a distorção harmônica total, mas a avaliação técnica também pode considerar a contribuição de ordens harmônicas específicas, a distribuição entre fases, o horário de ocorrência e a correlação com a entrada ou a parada de cargas.

A presença de harmônicas não deve ser interpretada automaticamente como prova de uma única causa.

A origem pode estar em cargas internas, na interação entre equipamentos, na configuração do sistema ou em condições do fornecimento.

Transientes e eventos de tensão

Transientes são alterações rápidas e de curta duração na tensão ou na corrente.

Podem estar associados a manobras, chaveamentos, comutações, descargas atmosféricas, desligamentos de cargas e outras ocorrências do sistema elétrico.

Por sua velocidade, alguns transientes não são identificados por instrumentos de leitura convencional ou por inspeção visual.

Também podem ser registrados afundamentos, elevações e interrupções de tensão.

Um afundamento é uma redução temporária do valor da tensão; uma elevação é um aumento temporário; e uma interrupção corresponde à ausência ou à redução acentuada do fornecimento durante determinado evento.

A análise deve considerar magnitude, duração, fases envolvidas, repetição e coincidência com falhas operacionais.

O relatório técnico pode correlacionar esses eventos com alarmes de inversores, reinicializações de CLPs, desligamentos de máquinas, falhas em sistemas de controle ou alterações no processo.

Essa correlação deve ser apresentada como evidência, hipótese ou recomendação, conforme o nível de confirmação obtido pelos dados.

Desequilíbrio, frequência e continuidade

O desequilíbrio de tensão ou de corrente ocorre quando as grandezas entre fases deixam de apresentar condições equilibradas.

Ele pode estar relacionado à distribuição desigual de cargas, a conexões inadequadas, a problemas em condutores, a condições de transformadores ou a características do fornecimento.

Em motores trifásicos, o desequilíbrio pode contribuir para aumento de corrente e aquecimento, mas a causa precisa ser investigada antes de qualquer correção.

A frequência deve ser observada em conjunto com os eventos registrados e com o comportamento das cargas.

Já a continuidade do fornecimento pode ser estudada pela identificação de interrupções, religamentos, quedas momentâneas e ocorrências repetitivas.

Em instalações críticas, a análise desses eventos ajuda a avaliar a interação entre a rede, sistemas de transferência, grupos geradores, nobreaks e cargas prioritárias, quando esses elementos fizerem parte do escopo.

Indicadores de demanda e fator de potência

A curva de demanda mostra como a potência requerida varia ao longo do período monitorado.

A leitura pode revelar picos associados a partidas de motores, aquecimento, compressores, fornos, sistemas de climatização ou mudanças no turno de produção.

Também pode indicar diferenças entre horários de operação normal, baixa carga e atividades de manutenção.

O fator de potência deve ser interpretado com cuidado porque pode ser influenciado tanto pela potência reativa quanto pela distorção harmônica.

A instalação de bancos de capacitores sem diagnóstico pode produzir efeitos indesejados em determinadas condições, especialmente quando há componentes harmônicas ou mudanças frequentes no perfil de carga.

Por isso, a eventual correção deve ser dimensionada a partir de medições, características do sistema e critérios de segurança.

Referências regulatórias e normas técnicas

A avaliação deve considerar os requisitos regulatórios e técnicos aplicáveis ao tipo de unidade consumidora, ao nível de tensão, à modalidade de atendimento e ao objetivo do estudo.

A ANEEL estabelece referências regulatórias para aspectos do fornecimento e da qualidade da energia, enquanto os procedimentos e critérios aplicáveis podem depender da edição vigente dos documentos correspondentes.

O PRODIST, quando aplicável ao escopo analisado, deve ser consultado em sua versão atualizada, especialmente nos módulos relacionados à qualidade do fornecimento e aos indicadores de tensão.

Também podem ser relevantes normas técnicas brasileiras da ABNT, como referências para instalações elétricas de baixa tensão, instalações de média tensão, segurança em instalações e serviços em eletricidade e compatibilidade eletromagnética.

A aplicabilidade de cada documento não deve ser presumida: ela precisa ser confirmada conforme as características da instalação e do serviço contratado.

A referência normativa não substitui a engenharia aplicada ao caso concreto.

Um resultado pode estar dentro de determinado critério regulatório e ainda exigir investigação operacional, assim como uma ocorrência pode demandar avaliação complementar de proteção, aterramento, coordenação, manutenção ou qualidade das cargas.

Como assegurar rastreabilidade na interpretação?

Para que os resultados sejam tecnicamente úteis, é importante registrar o instrumento utilizado, a configuração de medição, os pontos monitorados, o período de coleta, a identificação das fases, o regime de carga e as condições relevantes da operação.

Instrumentos adequados ao objetivo da medição e registros de calibração contribuem para a confiabilidade e a rastreabilidade dos dados.

A calibração via RBC, quando informada para os instrumentos empregados, deve ser acompanhada da documentação pertinente e da verificação de validade para o período da medição.

Também é recomendável preservar os arquivos de dados, gráficos, registros de eventos e critérios de análise, permitindo que as conclusões sejam revisadas por profissional habilitado.

Na prática, um diagnóstico consistente deve separar três níveis de informação:

Medição: o que foi efetivamente registrado pelo instrumento.
Interpretação: o que os dados sugerem quando comparados ao regime de operação e às referências aplicáveis.
Recomendação: quais alternativas de engenharia podem ser avaliadas, condicionadas à confirmação da causa e à análise de segurança.

Essa separação evita transformar uma hipótese em diagnóstico definitivo.

Para instalações industriais, datacenters, hospitais, condomínios, subestações e grandes consumidores, a seleção dos parâmetros e das referências deve ser validada por profissional legalmente habilitado, considerando a documentação técnica e a versão vigente das normas e procedimentos.

Como é realizado o estudo e o monitoramento em campo?

Um estudo de qualidade de energia elétrica confiável depende de uma metodologia capaz de relacionar os eventos medidos com a operação real da instalação.

Por isso, o trabalho não se resume a conectar um equipamento e gerar gráficos: envolve compreender o processo produtivo, identificar os pontos críticos, registrar as condições de carga e interpretar os dados à luz das normas técnicas aplicáveis e das informações fornecidas pelos responsáveis pela instalação.

Na WV Elétrica e Serviços Ltda., o estudo é conduzido com foco na rastreabilidade das medições, na segurança da equipe e na utilidade prática do diagnóstico.

A modalidade pode incluir a instalação de um analisador de energia classe A nos barramentos principais e o monitoramento dos parâmetros elétricos ao longo de uma semana, conforme o escopo definido para a avaliação.

A duração e os pontos de medição devem ser confirmados tecnicamente para cada instalação.

1. Briefing técnico e levantamento inicial

O processo começa com uma conversa técnica com os responsáveis pela operação, manutenção ou engenharia.

Nessa etapa, são reunidas informações sobre a instalação, o regime de funcionamento, os equipamentos conectados e os sintomas observados.

Entre os dados úteis estão:

histórico de queima ou falha de inversores, motores, fontes, CLPs e outros dispositivos eletrônicos;
ocorrências de desligamentos, resets, alarmes ou paradas de linha;
alterações recentes na carga instalada, na automação ou no sistema de compensação reativa;
registros de multas ou cobranças relacionadas ao excedente de energia reativa;
horários de maior demanda e períodos em que os problemas aparecem com maior frequência;
existência de geradores, bancos de capacitores, filtros, transformadores, subestações ou cargas não lineares;
diagramas unifilares, informações dos dispositivos de proteção e registros de manutenção disponíveis.

O briefing não substitui a medição.

Ele serve para formular hipóteses iniciais e orientar a investigação, sem transformar um relato operacional em diagnóstico definitivo.

2. Inspeção visual e avaliação das condições de campo

Antes da instalação dos instrumentos, é realizada uma inspeção das áreas e dos equipamentos envolvidos no escopo.

O objetivo é verificar as condições de acesso, a identificação dos circuitos, a organização dos painéis, os espaços disponíveis e os riscos associados à intervenção.

Também podem ser conferidas informações como a identificação dos barramentos, a correspondência entre o diagrama e a instalação, o estado aparente das conexões e a presença de sinais visíveis de aquecimento, vibração, umidade ou alteração física.

A inspeção visual é uma etapa complementar: não consegue, isoladamente, confirmar harmônicas, transientes, afundamentos de tensão, desequilíbrios ou outros fenômenos elétricos.

Em instalações industriais, comerciais, hospitalares, condominiais e de tecnologia da informação, a avaliação deve considerar o impacto de qualquer intervenção sobre a continuidade da operação.

Quando tecnicamente viável, o planejamento busca realizar a medição sem interrupções drásticas, sempre subordinado às condições reais de segurança e acesso.

3. Definição dos pontos de medição

Os pontos de medição são definidos de acordo com o objetivo do estudo e com a arquitetura elétrica da instalação.

A escolha pode considerar a entrada de energia, os barramentos principais, transformadores, quadros de distribuição, alimentadores de cargas sensíveis e circuitos associados a equipamentos que apresentam falhas.

A seleção precisa permitir a comparação entre o que ocorre no ponto de entrega ou na entrada da instalação e o comportamento observado nos circuitos internos.

Essa comparação ajuda a investigar se determinado evento está associado à rede de alimentação, à distribuição interna ou a uma carga específica.

A quantidade de pontos e os parâmetros registrados dependem do escopo técnico.

Em alguns casos, a medição centralizada oferece uma visão geral; em outros, são necessárias medições complementares para correlacionar a operação de máquinas, inversores, robôs, CLPs, sistemas de climatização, bancos de capacitores ou outras cargas.

4. Planejamento da instalação segura

A instalação dos instrumentos deve ser precedida pela análise dos riscos e pela definição do procedimento de trabalho.

A equipe responsável precisa avaliar tensão, corrente, acessibilidade, exposição a partes energizadas, possibilidade de arco elétrico, circulação no local e interferência na operação.

A WV Elétrica informa que trabalha com equipe habilitada em NR-10 e NR-35, quando aplicável às condições do serviço, e adota procedimentos de LOTO, sigla associada ao bloqueio e à identificação de fontes de energia.

O procedimento deve ser aplicado conforme a análise de risco, os requisitos da instalação e as condições encontradas em campo.

A segurança não deve ser tratada como uma formalidade documental.

O acesso aos barramentos e a conexão de instrumentos exigem planejamento, ferramentas e práticas compatíveis com o ambiente elétrico.

Se a condição observada não permitir a execução segura, o escopo ou a forma de medição precisa ser reavaliado antes do início da atividade.

5. Conexão do analisador de energia classe a

Após a liberação operacional e de segurança, o analisador de energia classe A é conectado aos pontos definidos no planejamento.

O instrumento registra grandezas elétricas e eventos conforme sua configuração e capacidade de medição, permitindo acompanhar o comportamento da instalação durante diferentes regimes de carga.

A conexão deve respeitar a identificação das fases, a relação dos transformadores de corrente quando utilizados, a sequência de fases e os limites operacionais do equipamento.

A correta instalação é essencial para evitar interpretações equivocadas causadas por polaridade invertida, fase trocada, sensor mal posicionado ou configuração incompatível.

A WV Elétrica informa utilizar instrumentos com calibração via RBC, característica relacionada à rastreabilidade metrológica do equipamento.

A calibração, por si só, não elimina erros de instalação ou de interpretação; ela compõe um conjunto de controles que contribui para a confiabilidade dos dados obtidos.

6. Monitoramento durante o período definido

Com o analisador instalado, inicia-se o registro dos parâmetros conforme a modalidade contratada e o planejamento técnico.

O monitoramento ao longo de uma semana é uma possibilidade informada para o serviço, especialmente quando é importante observar dias e horários diferentes, partidas de máquinas, mudanças de turno, variações de produção e períodos de maior demanda.

O acompanhamento contínuo aumenta a possibilidade de registrar ocorrências que não aparecem em uma medição pontual.

Ainda assim, nenhum período de monitoramento promove a captura de um evento que não se manifeste durante a janela observada.

Por esse motivo, o relatório deve indicar o intervalo efetivamente medido, as condições de operação conhecidas e as limitações da análise.

Durante a coleta, é relevante manter um registro operacional com horários de partidas, paradas, acionamento de cargas, intervenções de manutenção, alarmes e falhas.

Essas informações permitem comparar o comportamento elétrico com acontecimentos reais da instalação.

7. Registro e organização dos eventos

Os eventos registrados podem incluir variações de tensão, interrupções, transientes, alterações de frequência, desequilíbrios, distorções harmônicas, mudanças de demanda e comportamento do fator de potência.

A nomenclatura e os critérios de classificação devem seguir a configuração do analisador e as referências técnicas aplicáveis.

Um evento isolado não deve ser interpretado automaticamente como causa de uma falha.

É necessário avaliar a magnitude, a duração, a recorrência, o horário, a simultaneidade com a operação de cargas e a compatibilidade com o sintoma relatado.

Também é importante verificar se o evento foi observado em um único ponto ou em diferentes partes da instalação.

A correlação temporal é particularmente útil.

Por exemplo, uma queda de tensão registrada no mesmo instante de uma partida de motor pode indicar uma hipótese a ser investigada, mas a confirmação depende da avaliação do sistema, das impedâncias, das proteções, da carga e das condições de alimentação.

8. Extração das curvas e consolidação dos dados

Encerrado o período de medição, os dados são extraídos para análise.

As curvas podem representar demanda, tensão, corrente, potência ativa, potência reativa, potência aparente, fator de potência, frequência, distorção e outros indicadores disponíveis no escopo do equipamento.

A leitura deve considerar escalas, unidades, intervalos de registro, lacunas, alarmes e eventuais inconsistências.

Picos de demanda, oscilações recorrentes e transientes precisam ser analisados em seu contexto operacional, evitando conclusões baseadas apenas na aparência de um gráfico.

A documentação dos arquivos originais, das configurações e dos períodos de medição contribui para a rastreabilidade.

Quando necessário, os dados podem ser comparados com registros de supervisão, relatórios de manutenção, faturas de energia ou ocorrências anotadas pela operação, desde que essas informações estejam disponíveis e sejam tecnicamente compatíveis.

9. Análise por engenheiros e investigação da causa raiz

A interpretação dos resultados é realizada por profissionais com conhecimento de sistemas elétricos, qualidade de energia e operação de instalações.

O objetivo é distinguir três níveis de informação: o que foi efetivamente medido, o que constitui uma hipótese técnica e o que representa uma recomendação de engenharia.

Essa distinção evita que um sintoma seja confundido com sua causa.

Uma distorção observada pode estar associada a cargas eletrônicas, conversores, inversores ou outras fontes, mas a origem precisa ser investigada.

Da mesma forma, um baixo fator de potência pode exigir avaliação da demanda, da compensação instalada, do perfil de carga e da compatibilidade dos equipamentos antes de qualquer intervenção.

A análise também deve considerar a possibilidade de causas combinadas.

Problemas de qualidade de energia podem envolver rede, transformadores, cabos, conexões, proteções, cargas, manutenção inadequada ou mudanças no processo produtivo.

Por isso, a recomendação deve ser proporcional às evidências disponíveis e não apresentar certeza além do que os dados sustentam.

10. Relatório técnico e recomendações

O relatório técnico deve apresentar o escopo, o período avaliado, os pontos de medição, os instrumentos utilizados, as condições relevantes de campo, os gráficos selecionados, os eventos identificados, as limitações e a interpretação dos resultados.

Quando aplicável, o documento pode apontar alternativas de engenharia, como investigação de cargas específicas, revisão de conexões, adequação de proteções, manutenção preventiva, reorganização operacional, instalação de bancos de capacitores ou utilização de filtros de linha.

Essas alternativas não devem ser aplicadas automaticamente.

Bancos de capacitores e filtros, por exemplo, exigem dimensionamento, compatibilidade e verificação do comportamento harmônico para evitar que uma correção aparente crie novos problemas.

A WV Elétrica informa a emissão de ART por meio do CREA-SP para o serviço, conforme o escopo e as condições aplicáveis.

A ART contribui para formalizar a responsabilidade técnica correspondente, mas não substitui a necessidade de fornecer dados completos, seguir recomendações de segurança e executar eventuais adequações por profissionais habilitados.

Cuidados essenciais durante todo o processo

O estudo deve preservar a segurança das pessoas, dos equipamentos e da operação.

Entre os cuidados fundamentais estão:

confirmar o escopo e os responsáveis pela autorização de acesso;
realizar análise de riscos antes da intervenção;
aplicar procedimentos de LOTO quando exigidos pelas condições de trabalho;
utilizar equipe habilitada para as atividades previstas, incluindo requisitos de NR-10 e NR-35 quando aplicáveis;
verificar a integridade, a configuração e a rastreabilidade dos instrumentos;
evitar conexões improvisadas ou alterações sem aprovação técnica;
registrar mudanças de carga e ocorrências durante o monitoramento;
interromper ou replanejar a atividade diante de condição insegura;
proteger os dados e manter registro das configurações utilizadas.

A metodologia do estudo de qualidade de energia elétrica deve, portanto, unir medição, segurança, contexto operacional e análise de engenharia.

Na WV Elétrica e Serviços Ltda., os elementos informados para esse serviço incluem instrumentos calibrados via RBC, equipe habilitada em NR-10 e NR-35, procedimentos de LOTO, possibilidade de medição sem interrupções drásticas quando tecnicamente viável e emissão de ART pelo CREA-SP.

A confirmação do escopo, dos pontos de medição e das condições de execução deve ser feita em uma avaliação técnica específica para cada instalação.

Como interpretar curvas, transientes e resultados do relatório?

A leitura técnica da curva de demanda mostra como o consumo elétrico varia ao longo do período monitorado.

Em vez de observar apenas um valor isolado, o profissional analisa a sucessão de medições e identifica o comportamento da instalação em diferentes horários, regimes de produção e condições de carga.

Essa leitura ajuda a responder perguntas como: quando ocorre o maior consumo, quais equipamentos podem estar associados aos picos e se a demanda permanece estável ou apresenta oscilações relevantes.

Uma curva deve ser interpretada junto com o contexto operacional.

Horários de início de turno, acionamento de motores, entrada de fornos, funcionamento de compressores, partidas de grandes cargas e mudanças na linha de produção podem explicar alterações legítimas no perfil.

Por isso, um pico não representa automaticamente uma falha.

Ele se torna tecnicamente relevante quando coincide com eventos elétricos, ultrapassa parâmetros esperados para aquele regime ou aparece associado a sintomas relatados pela operação.

Na avaliação, é útil separar pelo menos quatro elementos:

nível de demanda predominante durante a operação normal;
picos de curta ou longa duração;
períodos de baixa carga ou ociosidade;
mudanças de comportamento entre dias, turnos e processos.

A comparação entre esses elementos permite distinguir um padrão repetitivo de um evento pontual.

Também ajuda a verificar se a instalação apresenta consumo compatível com sua rotina ou se existem acionamentos simultâneos que elevam a solicitação do sistema.

Picos, transientes e eventos de tensão

Picos de demanda e transientes não são necessariamente o mesmo fenômeno.

O pico de demanda está relacionado ao aumento do consumo de potência em determinado intervalo.

O transiente é uma alteração elétrica muito rápida, que pode envolver sobretensão, oscilação ou impulso de curta duração.

Como sua duração pode ser reduzida, sua identificação depende de instrumento e configuração de medição adequados.

Na prática, o relatório pode apresentar gráficos com escalas de tempo diferentes.

Uma visão mais ampla evidencia a curva de demanda ao longo de horas ou dias.

Uma janela de maior resolução permite examinar a forma, a duração e a sequência de um transiente.

A interpretação deve considerar a escala utilizada, o ponto de medição, o canal registrado e as condições de carga no instante do evento.

É recomendável observar:

data e horário do evento;
duração e amplitude registradas;
fase ou circuito afetado;
simultaneidade entre tensão, corrente e potência;
repetição do evento em outros períodos;
proximidade temporal com desligamentos, alarmes ou falhas.

Um evento isolado pode exigir investigação, mas não permite, sozinho, concluir sua origem.

Já uma sequência de eventos com padrão semelhante, especialmente quando coincide com falhas operacionais, oferece uma base mais consistente para formular uma hipótese de causa-raiz.

Comparação entre horários e regimes de carga

A análise ganha precisão quando os dados elétricos são comparados com um diário operacional.

Esse registro pode conter turnos, partidas e paradas de máquinas, alterações de processo, intervenções de manutenção, ocorrências de proteção, falhas de automação e interrupções percebidas pelos usuários.

A correlação entre esses registros e os gráficos reduz o risco de interpretar um comportamento elétrico fora do contexto.

Uma forma didática de organizar a comparação é dividir o período em regimes, como carga normal, partida de equipamentos, produção intensiva, baixa produção e parada programada.

Em seguida, verificam-se as diferenças de tensão, corrente, demanda, fator de potência, distorção e eventos registrados em cada regime.

Por exemplo, uma elevação de corrente durante a partida de um motor pode ser compatível com o funcionamento esperado, enquanto uma oscilação persistente durante a operação estabilizada pode indicar outra condição que merece avaliação.

Da mesma forma, uma distorção que aparece apenas quando determinados conversores estão ativos deve ser analisada em conjunto com a configuração dessas cargas e com o comportamento dos demais circuitos.

A comparação também deve considerar dias distintos.

Um evento que ocorre sempre no mesmo horário pode estar relacionado a uma rotina interna.

Um evento que aparece de forma aleatória pode exigir investigação de outras cargas, manobras, condições da rede ou interações entre equipamentos.

Essas hipóteses precisam ser confirmadas por dados, e não apenas pela coincidência temporal.

Da falha relatada à investigação de causa-raiz

O relato da operação é um ponto de partida, não uma conclusão.

Para cada ocorrência, o relatório pode organizar a análise em três níveis: sintoma observado, hipótese técnica e verificação necessária.

Sintoma: inversor desarma durante a operação.
Hipótese: pode existir afundamento de tensão, transiente, sobrecorrente, aquecimento ou condição específica de carga.
Verificação: comparar o horário do desarme com os registros de tensão, corrente, eventos e condições do processo.
Sintoma: motor apresenta aquecimento acima do comportamento habitual.
Hipótese: desequilíbrio de tensão, sobrecarga, harmônicas, ventilação inadequada ou problema mecânico podem estar envolvidos.
Verificação: correlacionar grandezas elétricas, temperatura, carga mecânica e histórico de manutenção.
Sintoma: CLP reinicia ou perde comunicação.
Hipótese: perturbação de tensão, transiente, interferência eletromagnética, fonte de alimentação ou falha de comunicação podem estar relacionadas.
Verificação: comparar o instante da ocorrência com os eventos elétricos e avaliar também a infraestrutura de automação.

Essa estrutura impede que o relatório transforme uma possibilidade em diagnóstico definitivo.

A causa-raiz pode estar na instalação do consumidor, em uma carga específica, na coordenação de proteção, em uma conexão, em uma condição operacional ou em uma interação com a rede.

A medição ajuda a delimitar o problema, mas pode ser necessário complementar a investigação com inspeção, testes específicos e avaliação de profissionais habilitados.

Evidência, hipótese e recomendação

Um relatório tecnicamente confiável diferencia claramente o que foi medido, o que foi inferido e o que está sendo recomendado.

A evidência deve apresentar dados rastreáveis, como período de monitoramento, localização do ponto de medição, identificação dos canais, configuração do analisador, registros de eventos e condições conhecidas da instalação.

A hipótese explica uma possível relação entre os dados e o problema relatado.

Ela deve indicar o grau de confirmação disponível e as limitações da análise.

A recomendação, por sua vez, descreve uma ação possível, sempre condicionada à validação técnica e à compatibilidade com o sistema existente.

Essa separação é importante porque uma curva pode indicar associação, mas não necessariamente causalidade.

Se um transiente ocorre próximo de uma parada de máquina, isso sugere uma relação a investigar.

Não comprova, por si só, que o transiente foi a origem da falha.

A conclusão deve considerar repetição, consistência, localização, sequência temporal e outras evidências disponíveis.

Estrutura recomendada para o relatório técnico

Um relatório de estudo de qualidade de energia elétrica pode ser organizado para permitir auditoria e tomada de decisão.

Uma estrutura útil inclui:

identificação do objetivo e do escopo da avaliação;
descrição resumida da instalação e dos processos relevantes;
período, pontos e condições de medição;
instrumentos utilizados e informações de rastreabilidade;
registros operacionais fornecidos pelo cliente;
gráficos de demanda, tensão, corrente, frequência e potência;
análise de harmônicas, fator de potência, desequilíbrio e eventos, quando aplicável;
correlação entre ocorrências elétricas e falhas relatadas;
limitações, incertezas e dados que não estavam disponíveis;
conclusões classificadas por nível de evidência;
recomendações de engenharia e prioridades para validação;
responsabilidade técnica e documentação pertinente.

A apresentação gráfica deve ser acompanhada de unidades, escalas, período analisado e legenda compreensível.

Gráficos sem contexto podem induzir interpretações equivocadas.

Também é importante preservar os arquivos de medição e os registros originais, permitindo que os resultados sejam revisados quando surgirem novas informações.

Na metodologia informada pela WV Elétrica e Serviços Ltda., a análise é realizada por engenheiros especializados após o monitoramento e a extração das curvas de demanda e dos transientes.

A empresa informa o uso de instrumentos calibrados via RBC, equipe habilitada em NR-10 e NR-35, procedimentos de LOTO e emissão de ART pelo CREA-SP.

O escopo efetivo, os pontos de medição e as condições do relatório devem ser confirmados em avaliação técnica específica.

Exemplo hipotético de interpretação

Considere um exemplo exclusivamente educacional: uma linha industrial registra reinícios de inversores durante o segundo turno.

O gráfico de demanda mostra aumento de carga nesse período, enquanto o registro de eventos apresenta alterações de tensão próximas aos horários dos reinícios.

A primeira conclusão adequada seria que existe uma correlação temporal a investigar.

A análise não deveria afirmar imediatamente que o aumento de demanda causou os reinícios.

O profissional precisaria verificar quais cargas foram acionadas, em que ponto o analisador foi instalado, se o evento ocorreu em uma ou mais fases, se houve repetição em outros dias e se os parâmetros do inversor indicaram subtensão, sobretensão, sobrecorrente ou outra condição.

Se os dados confirmarem um padrão consistente, podem ser avaliadas soluções como revisão das cargas, adequação de proteção, melhoria de conexões, alteração operacional, filtros ou outras medidas compatíveis com o diagnóstico.

A escolha não deve ser feita apenas com base no sintoma.

Um banco de capacitores, por exemplo, pode ser inadequado em determinadas condições de harmônicas ou ressonância quando aplicado sem estudo específico.

Esse exemplo demonstra o valor da investigação: transformar uma queixa operacional em uma sequência verificável de dados, hipóteses e decisões.

O relatório não substitui a validação em campo nem autoriza generalizar um resultado hipotético para qualquer instalação.

O valor da rastreabilidade na decisão

A rastreabilidade permite saber como o dado foi obtido, em que condições e com quais limitações.

Ela fortalece a análise, facilita a revisão por outro profissional e ajuda o responsável pela instalação a priorizar ações.

Em ambientes industriais, hospitais, datacenters, condomínios e grandes consumidores, essa clareza é especialmente relevante porque uma decisão inadequada pode afetar continuidade operacional, patrimônio e segurança.

A interpretação final deve ser feita por profissional legalmente habilitado, considerando os requisitos regulatórios aplicáveis, as normas técnicas brasileiras e as características particulares da instalação.

A WV Elétrica informa atuação nacional nesse serviço e pode ser consultada para confirmar a adequação do escopo, a disponibilidade da medição e os documentos necessários, sem substituir a avaliação técnica específica do local.

Soluções de engenharia após o diagnóstico

Depois de concluído o estudo de qualidade de energia elétrica, a escolha da intervenção deve partir dos dados registrados, da análise das cargas e da identificação da causa provável de cada evento.

Um mesmo sintoma, como o aquecimento de um motor ou a atuação frequente de uma proteção, pode estar associado a diferentes fatores.

Por isso, instalar um componente sem diagnóstico pode deslocar o problema, criar novas interações elétricas ou aumentar o risco operacional.

Bancos de capacitores e correção do fator de potência

Bancos de capacitores podem ser considerados quando a medição indica demanda relevante de potência reativa e condições adequadas para sua aplicação.

Em termos gerais, eles fornecem potência reativa localmente e podem contribuir para a correção do fator de potência, desde que sejam dimensionados conforme o perfil de carga, o regime de operação e as características da instalação.

A aplicação exige atenção especial quando existem harmônicas, variações importantes de carga, inversores de frequência, retificadores, fontes chaveadas ou outros equipamentos eletrônicos.

Nessas situações, a energização de capacitores sem avaliação de ressonância e compatibilidade pode intensificar distorções, provocar sobrecorrentes ou reduzir a confiabilidade do sistema.

A solução deve considerar medições reais, forma de controle, proteção, ventilação, manutenção e coordenação com os demais equipamentos.

A correção do fator de potência também não deve ser tratada apenas como uma medida isolada para reduzir possíveis excedentes de reativo.

É necessário verificar se o comportamento é contínuo ou variável, em quais horários ocorre e quais cargas influenciam o resultado.

Quando a demanda muda ao longo do dia, uma solução fixa pode não representar adequadamente o funcionamento da instalação.

Filtros e mitigação de distúrbios

Filtros de linha e outras técnicas de filtragem podem ser avaliados quando o diagnóstico aponta distorções ou componentes indesejados compatíveis com a aplicação desse tipo de solução.

O objetivo pode ser reduzir a propagação de determinados distúrbios, proteger cargas sensíveis ou melhorar as condições de alimentação de circuitos específicos.

Entretanto, filtro não é resposta automática para qualquer falha elétrica.

Antes da especificação, deve-se conhecer a frequência e a amplitude dos distúrbios, a origem provável, o ponto de instalação, a corrente envolvida e a interação com outras cargas.

Um filtro inadequado pode apresentar desempenho insuficiente, introduzir perdas ou alterar o comportamento do sistema.

Em instalações com robótica, CLPs, datacenters, equipamentos hospitalares ou automação industrial, a compatibilidade deve ser analisada com cuidado.

Quando a causa está em uma carga defeituosa, em uma conexão inadequada, em uma configuração incorreta ou em uma deficiência de proteção, o filtro pode apenas reduzir um sintoma sem eliminar a origem do problema.

A decisão técnica deve distinguir mitigação local de correção estrutural.

Revisão das cargas e reorganização operacional

A análise dos dados pode indicar que o problema está relacionado à forma como as cargas são distribuídas ou acionadas.

Nessa hipótese, algumas medidas possíveis incluem:

revisar a distribuição entre fases e circuitos;
separar cargas sensíveis de equipamentos com elevado conteúdo harmônico ou corrente de partida;
avaliar a sequência e o horário de acionamento de máquinas;
verificar conexões, barramentos, terminações e reapertos conforme procedimentos aplicáveis;
conferir ajustes, parametrização e estado de dispositivos de proteção;
analisar partidas de motores e a operação de inversores;
evitar que cargas críticas compartilhem circuitos inadequados com cargas perturbadoras;
reavaliar a demanda contratada e o perfil de utilização com base em dados medidos.

A reorganização operacional pode ser uma medida de baixo impacto físico, mas deve ser validada pela engenharia responsável.

Alterar a ordem de partida ou redistribuir cargas sem verificar capacidade de condutores, seletividade, proteção e limites dos equipamentos pode criar riscos adicionais.

Adequações de proteção, instalações e manutenção

Quando o relatório aponta problemas de coordenação, sensibilidade, seletividade ou capacidade de interrupção, podem ser necessárias adequações no sistema de proteção.

A solução pode envolver revisão de ajustes, substituição de componentes, atualização de diagramas, correção de conexões ou reavaliação da seletividade entre dispositivos.

Qualquer intervenção deve respeitar as características da instalação, os requisitos normativos aplicáveis e os procedimentos de segurança.

A manutenção preventiva também pode fazer parte da resposta ao diagnóstico.

Inspeções programadas, verificação de conexões, avaliação de sinais de aquecimento, limpeza técnica, análise de componentes e acompanhamento de eventos ajudam a manter o sistema dentro das condições previstas de operação.

Em instalações de média e alta tensão, a manutenção deve ser planejada por profissionais habilitados e executada com controles compatíveis com o risco da atividade.

A manutenção, porém, não substitui a correção de um projeto inadequado, de uma carga incompatível ou de um problema recorrente na rede.

Da mesma forma, uma adequação normativa não deve ser apresentada como solução automática para todos os distúrbios de qualidade de energia.

O diagnóstico precisa conectar o achado à medida proposta.

Critérios para selecionar a solução

A escolha de uma intervenção pode considerar, pelo menos, os seguintes critérios:

causa provável e evidências que sustentam essa hipótese;
localização do distúrbio, seja na rede, na instalação, em um circuito ou em uma carga;
frequência, duração e severidade dos eventos registrados;
impacto sobre segurança, continuidade operacional, patrimônio e equipamentos;
compatibilidade elétrica e operacional com a infraestrutura existente;
necessidade de desligamento, intervenção em barramentos ou alteração de proteção;
possibilidade de acompanhar o comportamento após a implantação;
requisitos regulatórios, normativos e de responsabilidade técnica;
facilidade de manutenção e inspeção;
distinção entre uma medida provisória, uma mitigação e uma solução definitiva.

O relatório técnico deve apresentar limitações da análise, dados utilizados e premissas adotadas.

Quando não houver evidência suficiente para confirmar a causa-raiz, a recomendação adequada pode ser realizar uma medição complementar, inspecionar um trecho específico ou acompanhar a instalação em outra condição de carga.

Solução temporária e solução de causa-raiz

Uma solução temporária pode ser útil para reduzir a exposição ao risco enquanto se planeja uma intervenção definitiva.

Exemplos genéricos incluem reorganizar horários de operação, retirar uma carga suspeita de serviço, reforçar o monitoramento ou instalar uma mitigação provisória tecnicamente validada.

Essas medidas não devem ser confundidas com a eliminação da causa.

A solução de causa-raiz procura explicar por que o distúrbio ocorre e corrigir sua origem.

Pode exigir revisão de projeto, substituição de equipamento, adequação de proteção, correção de conexões, separação de circuitos, alteração de parametrização ou tratamento de uma perturbação proveniente da rede.

A confirmação deve ocorrer por meio de nova verificação ou monitoramento que permita comparar as condições antes e depois da intervenção.

Como a wv elétrica pode apoiar essa etapa?

A WV Elétrica e Serviços Ltda. informa atuar desde 2018 com projetos, instalações, manutenções preventivas e corretivas, laudos técnicos e adequações normativas em engenharia elétrica.

No contexto de um diagnóstico de qualidade de energia, essa experiência pode ser relacionada à avaliação de alternativas de engenharia, sempre condicionadas aos resultados da medição e às características da instalação.

A empresa informa utilizar instrumentos calibrados via RBC, contar com equipe habilitada em NR-10 e NR-35, adotar procedimentos de LOTO e emitir ART pelo CREA-SP.

Também declara atuação em instalações de média e alta tensão e competência em manutenção preventiva e corretiva de Cabine Primária.

Essas informações devem ser confirmadas no escopo específico de cada contratação, assim como a disponibilidade, a abrangência da intervenção e a solução tecnicamente indicada.

A recomendação mais segura é solicitar uma avaliação técnica com os registros do estudo, o diagrama unifilar disponível, o histórico de falhas, a relação das cargas críticas e as condições de operação observadas.

Dessa forma, bancos de capacitores, filtros, adequações de proteção, manutenção ou reorganização operacional podem ser analisados como alternativas fundamentadas, e não como respostas genéricas para sintomas que ainda não foram devidamente investigados.

Perguntas frequentes

Quando é indicado realizar um estudo de qualidade de energia elétrica?

O estudo é indicado quando há sinais de instabilidade, falhas recorrentes ou dúvidas sobre o comportamento elétrico de uma instalação.

Entre os indícios mais comuns estão queima repetida de inversores, aquecimento anormal de motores, desligamentos inesperados, falhas em CLPs, reinicialização de equipamentos, oscilações de iluminação, alarmes sem causa aparente, disparos de proteção e cobrança relacionada ao excedente de energia reativa.

Também pode ser recomendado antes da expansão de uma planta, da instalação de cargas eletrônicas sensíveis, da entrada em operação de uma linha de produção ou da investigação de paradas que não foram explicadas por uma inspeção visual.

Em instalações de média e alta tensão, a avaliação pode contribuir para organizar a investigação de problemas que envolvem a cabine primária, transformadores, alimentadores, cargas e sistemas de proteção.

O momento adequado depende do histórico operacional, da criticidade dos equipamentos e dos sintomas observados.

A medição não deve ser substituída por uma hipótese baseada apenas em relatos.

O objetivo é registrar o comportamento elétrico em condições reais de operação e relacionar os dados às ocorrências informadas pelo responsável técnico.

Quais instalações podem precisar dessa análise?

A análise pode ser útil em indústrias, linhas de produção com robótica, CLPs e inversores, datacenters, hospitais, condomínios, estabelecimentos comerciais, instituições e grandes consumidores de energia.

Também pode ser pertinente em subestações e instalações de média e alta tensão que apresentem eventos elétricos, baixo fator de potência, distúrbios ou dificuldades para correlacionar consumo e desempenho operacional.

A necessidade não é definida apenas pelo tamanho da instalação.

Uma operação menor com eletrônica sensível pode ser mais afetada por determinados distúrbios do que uma instalação maior com cargas predominantemente convencionais.

Por isso, a avaliação deve considerar o tipo de carga, o regime de funcionamento, a criticidade do processo, o histórico de falhas e a arquitetura do sistema elétrico.

É possível medir sem um desligamento drástico da instalação?

Em determinadas condições técnicas, a instalação de um analisador de energia classe A pode ser realizada nos barramentos principais sem interrupções drásticas.

Essa possibilidade depende da configuração do sistema, da acessibilidade aos pontos de medição, dos riscos envolvidos, das condições de trabalho e dos procedimentos de segurança aplicáveis.

A decisão deve ser tomada após inspeção e planejamento.

Não é adequado assumir que toda medição será feita sem desligamento, pois a segurança das pessoas e da instalação tem prioridade sobre a continuidade momentânea da operação.

O escopo deve informar os pontos de conexão, as condições necessárias, os riscos identificados e eventuais limitações da coleta.

Qual é a função de um analisador de energia classe A?

O analisador de energia classe A é utilizado para registrar grandezas e eventos elétricos com requisitos de desempenho apropriados a avaliações de qualidade de energia.

Conforme a configuração do equipamento e do estudo, podem ser acompanhados dados como tensão, corrente, frequência, demanda, potência ativa, potência reativa, potência aparente, fator de potência, harmônicas, desequilíbrio e eventos de tensão.

A classe do instrumento, isoladamente, não transforma a medição em um diagnóstico completo.

É necessário selecionar corretamente os pontos, instalar o equipamento com segurança, configurar os parâmetros, manter a rastreabilidade dos registros e interpretar os dados de acordo com o contexto da instalação.

O resultado também depende do período monitorado e da ocorrência ou não das falhas durante a campanha.

No serviço informado pela WV Elétrica e Serviços Ltda., a modalidade de monitoramento pode acompanhar os dados elétricos ao longo de uma semana.

A duração e o escopo efetivos devem ser confirmados em uma avaliação técnica, porque podem variar conforme a finalidade da investigação.

Por que calibração e rastreabilidade são importantes?

A calibração contribui para verificar se o instrumento apresenta desempenho compatível com os requisitos aplicáveis.

A rastreabilidade permite relacionar os resultados a referências de medição reconhecidas, fortalecendo a confiabilidade documental da análise.

Sem esses cuidados, valores registrados podem ser mais difíceis de comparar, auditar ou utilizar em uma investigação técnica.

A WV Elétrica informa utilizar instrumentos calibrados via RBC.

Esse dado deve ser compreendido como um elemento da cadeia de confiabilidade da medição, não como segurança automática de uma conclusão específica.

A qualidade do estudo também envolve instalação correta, configuração adequada, registro do período analisado, preservação dos dados e interpretação por profissional habilitado.

Qual é a relação entre o estudo e a ANEEL?

A Agência Nacional de Energia Elétrica, ANEEL, estabelece referências regulatórias relacionadas ao fornecimento e à qualidade da energia elétrica.

A avaliação deve considerar os requisitos aplicáveis ao caso, além das normas técnicas brasileiras e de outras referências pertinentes.

Como documentos e regras podem ser atualizados, é importante verificar a versão vigente e a aplicação correspondente à instalação analisada.

O estudo não deve ser apresentado como uma substituição automática de uma exigência regulatória, perícia ou documento específico.

O relatório precisa deixar claro quais parâmetros foram medidos, qual período foi considerado, quais limitações existiram e quais conclusões podem ser sustentadas pelos dados.

Quando houver necessidade de formalização profissional, a documentação e a responsabilidade técnica devem ser definidas conforme o escopo contratado.

Que informações preparar antes de solicitar uma avaliação?

Quanto mais completo for o briefing, mais objetiva tende a ser a definição dos pontos e do período de medição.

O responsável pela instalação pode reunir:

Diagrama unifilar atualizado, quando disponível.
Identificação dos quadros, barramentos, transformadores e alimentadores relevantes.
Relação das cargas críticas, como inversores, motores, robôs, CLPs, sistemas de tecnologia da informação e equipamentos hospitalares.
Histórico de falhas, desligamentos, alarmes, paradas e intervenções.
Datas e horários aproximados das ocorrências.
Registros de demanda, consumo e fator de potência, quando disponíveis.
Informações sobre mudanças recentes de carga, expansão, manutenção ou alteração operacional.
Restrições de acesso, requisitos de segurança e procedimentos internos.
Objetivo principal da investigação, como identificar transientes, avaliar harmônicas, examinar baixo fator de potência ou correlacionar eventos com paradas.

Esses documentos não substituem a inspeção de campo.

Eles ajudam a priorizar a investigação e a comparar o comportamento registrado com o funcionamento real da operação.

Qual é a diferença entre estudo, laudo e manutenção?

O estudo de qualidade de energia elétrica é uma investigação baseada em medições e análise de parâmetros e eventos elétricos.

Seu foco é compreender o comportamento da instalação, identificar evidências e apoiar recomendações de engenharia.

O laudo técnico é um documento formal com escopo próprio, conclusões e responsabilidade profissional definida.

Ele pode utilizar dados de medições, inspeções e documentos, mas não deve ser confundido automaticamente com qualquer relatório de monitoramento.

A manutenção preventiva ou corretiva é a intervenção realizada para preservar, ajustar, reparar ou restabelecer as condições de funcionamento de componentes e sistemas.

Uma manutenção pode ser recomendada após o diagnóstico, mas a medição não substitui a execução do serviço.

Da mesma forma, trocar um componente sem investigar a causa pode tratar o sintoma sem resolver a origem do problema.

Na prática, os três trabalhos podem se relacionar, mas devem ser contratados e documentados conforme suas finalidades.

A WV Elétrica atua, conforme as informações fornecidas, com projetos, instalações, manutenções preventivas e corretivas, laudos técnicos e adequações normativas.

O escopo específico precisa ser confirmado antes da contratação.

Que soluções podem ser recomendadas depois da análise?

A recomendação depende da evidência encontrada.

Entre as possibilidades estão a revisão de cargas, a adequação de proteções, a manutenção de componentes, a reorganização operacional, a correção do fator de potência, a instalação de bancos de capacitores ou o uso de filtros de linha.

Essas alternativas não devem ser aplicadas de forma automática.

Um banco de capacitores, por exemplo, exige avaliação do comportamento da instalação e das possíveis interações com harmônicas, ressonâncias e variações de carga.

Um filtro também precisa ser especificado conforme o distúrbio identificado e as características do sistema.

A solução mais adequada é aquela que trata a causa ou reduz o efeito de maneira tecnicamente justificada.

O relatório deve diferenciar evidência medida, hipótese técnica e recomendação.

Essa separação evita que uma possibilidade seja apresentada como diagnóstico confirmado e ajuda o gestor a decidir quais intervenções precisam de projeto, orçamento e validação profissional.

Quais diferenciais técnicos devem ser confirmados na contratação?

Antes de contratar, vale confirmar o objetivo do estudo, os pontos de medição, os parâmetros avaliados, o período de monitoramento, os procedimentos de acesso e segurança, o formato do relatório e a responsabilidade técnica.

Também é pertinente verificar a rastreabilidade dos instrumentos, a habilitação dos profissionais envolvidos e a forma de registro dos eventos.

A WV Elétrica e Serviços Ltda. informa atuação desde 2018, atendimento em todo o território nacional para esse serviço, instrumentos calibrados via RBC, equipe habilitada em NR-10 e NR-35, procedimentos de LOTO e emissão de ART pelo CREA-SP.

A empresa também informa parcerias com SPEM e CRE Engenharia.

Esses elementos devem ser confirmados e relacionados ao escopo efetivamente proposto para cada instalação, sem presumir que todos se apliquem da mesma forma a qualquer demanda.

Como solicitar uma avaliação técnica à WV Elétrica?

O próximo passo é apresentar um resumo da instalação, dos sintomas, das cargas críticas, do histórico de ocorrências e do objetivo da investigação.

Com essas informações, a WV Elétrica poderá confirmar a adequação técnica do serviço, a disponibilidade, o escopo, as condições de acesso, os requisitos de segurança e a documentação aplicável.

A solicitação deve ser tratada de forma consultiva: primeiro se define o problema a investigar, depois se escolhem os pontos e parâmetros de medição e, por fim, se estabelece o formato de entrega.

A empresa deve ser consultada diretamente para confirmar condições comerciais, cobertura do atendimento, modalidade de monitoramento e demais detalhes que não estão definidos neste conteúdo.

Uma avaliação bem especificada não promete eliminar todos os eventos da instalação.

Ela organiza a coleta de evidências, aumenta a clareza sobre as possíveis causas e oferece uma base técnica para decidir entre manutenção, adequação, projeto ou acompanhamento adicional.

Para instalações industriais, comerciais, condominiais, institucionais e de média ou alta tensão, esse processo pode ser um passo importante para tratar problemas elétricos com mais segurança, rastreabilidade e responsabilidade profissional.
