Manutenção preventiva em subestação

Manutenção preventiva em subestação: procedimentos, normas e benefícios para instalações de média tensão

O que é manutenção preventiva em subestação e por que ela é importante?

A manutenção preventiva em subestação é um conjunto planejado de inspeções e verificações técnicas realizado para identificar condições anormais antes que evoluam para falhas.

Em instalações de média tensão, esse trabalho pode abranger a cabine primária, conexões, componentes de proteção, sistemas de aterramento e demais elementos definidos conforme as características da instalação e o escopo contratado.

Seu objetivo é apoiar a segurança elétrica, a continuidade operacional e a preservação do patrimônio.

Ao observar sinais como aquecimento, desgaste, sujeira técnica, corrosão, folgas ou alterações nas condições de operação, uma avaliação especializada pode orientar medidas corretivas antes que o problema provoque uma interrupção não planejada ou aumente o risco para pessoas e equipamentos.

A manutenção preventiva não deve ser confundida com a manutenção corretiva.

A preventiva ocorre de forma planejada, com inspeções e verificações destinadas a antecipar condições de risco.

A corretiva é realizada depois da identificação de uma falha ou defeito, normalmente exigindo uma resposta ao problema já manifestado.

Na prática, os dois tipos de manutenção podem fazer parte da gestão técnica de uma instalação, mas cumprem funções diferentes.

Em uma subestação, a relação entre média tensão e continuidade operacional exige atenção especial.

Uma anomalia em um componente pode afetar a distribuição interna de energia, interromper processos produtivos, comprometer sistemas essenciais e gerar impactos operacionais e patrimoniais.

Por isso, a avaliação deve considerar não apenas o funcionamento imediato dos equipamentos, mas também as condições de segurança, os registros técnicos e os controles necessários para uma intervenção responsável.

Entre os riscos que a manutenção preventiva pode ajudar a identificar estão:

• Conexões inadequadas ou com sinais de aquecimento.
• Degradação, contaminação ou danos aparentes em isoladores.
• Alterações visuais ou funcionais em disjuntores e chaves seccionadoras.
• Indícios de anormalidade em transformadores e para-raios.
• Deficiências aparentes no sistema de aterramento.
• Acúmulo de sujeira, umidade ou sinais de corrosão em componentes.
• Condições que possam contribuir para falhas elétricas, desligamentos não planejados ou acidentes.
• Necessidade de ensaios, medições ou intervenções adicionais conforme os achados de campo.

A identificação de uma condição anormal não significa, por si só, que ocorrerá uma falha nem substitui o diagnóstico de um profissional habilitado.

A prioridade de cada recomendação depende da severidade observada, da função do componente, das condições de operação e dos requisitos técnicos e legais aplicáveis.

Desde 2018, a WV Elétrica atua em engenharia elétrica com serviços de manutenção preventiva e corretiva, inspeções, laudos técnicos e adequações relacionadas à NR-10 e às NBRs aplicáveis.

Na manutenção de cabine primária, a empresa informa a adoção de rigor técnico, transparência e foco em segurança jurídica e operacional.

A definição do escopo deve ser feita após a análise das condições da instalação e das necessidades do contratante.

Quais equipamentos são avaliados na manutenção de uma cabine primária?

O escopo de uma manutenção preventiva em cabine primária é definido conforme as características da instalação, os equipamentos existentes, o histórico operacional e as condições de segurança para acesso.

Em geral, a avaliação pode abranger:

• barramentos e conexões;
• isoladores e suportes isolantes;
• disjuntores de média tensão;
• chaves seccionadoras e mecanismos de operação;
• transformadores;
• para-raios;
• sistema de aterramento;
• compartimentos, invólucros, sinalização e componentes auxiliares, quando incluídos no escopo contratado.

A inspeção visual identifica sinais aparentes, como corrosão, sujeira, trincas, deformações, aquecimento ou indícios de descarga.

A medição obtém parâmetros por meio de instrumentos apropriados.

Já o ensaio elétrico aplica um procedimento específico para verificar uma característica do equipamento.

Essas atividades não são equivalentes e sua aplicação depende da configuração da cabine primária, da documentação disponível e da análise do profissional responsável.

Barramentos e isoladores

Os barramentos conduzem e distribuem a energia elétrica dentro da cabine.

A avaliação pode verificar condições de fixação, alinhamento, integridade aparente, sinais de aquecimento, oxidação, contaminação e anormalidades nas conexões.

Conexões inadequadas ou frouxas podem elevar a resistência de contato e favorecer aquecimento localizado.

Nos isoladores, a inspeção pode procurar trincas, quebras, marcas de descarga, sujeira excessiva, umidade e perda de integridade superficial.

Como esses componentes mantêm o isolamento entre partes energizadas e estruturas de apoio, qualquer anomalia deve ser analisada considerando o nível de tensão, o ambiente e a condição de operação.

A constatação visual, por si só, não substitui um ensaio quando este for tecnicamente indicado.

Disjuntores e chaves seccionadoras

Nos disjuntores, podem ser examinados o estado geral, os terminais, os contatos acessíveis, os mecanismos de acionamento e as condições funcionais previstas para o equipamento.

Dependendo do modelo e do escopo, podem ser avaliados indícios de desgaste, falhas de manobra, aquecimento ou problemas de conexão.

As chaves seccionadoras podem ser verificadas quanto à integridade mecânica, ao alinhamento, à movimentação, à indicação de posição e às condições dos contatos e isoladores.

A operação funcional deve ocorrer somente quando houver condições seguras e procedimento autorizado.

Uma chave seccionadora não deve ser tratada como substituta de todos os recursos de proteção e seccionamento exigidos para a intervenção.

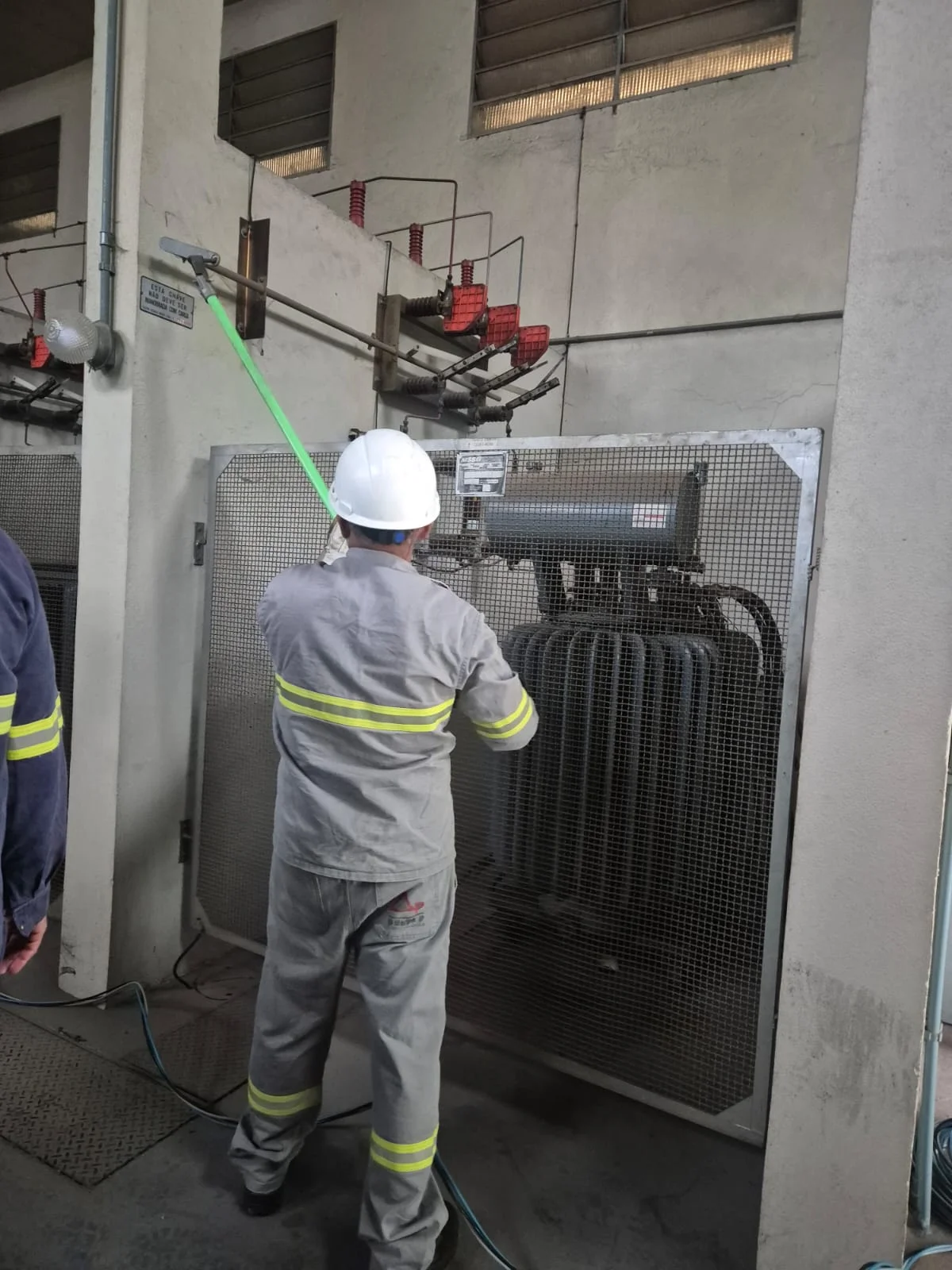

Transformadores e para-raios

Em transformadores, a avaliação pode incluir inspeção do estado externo, conexões, buchas, componentes de resfriamento, sinais de vazamento quando aplicável e indícios de aquecimento ou deterioração.

O tipo de transformador, sua construção e os acessórios instalados determinam quais verificações e ensaios são pertinentes.

Não se deve presumir que o mesmo conjunto de testes seja adequado para todos os modelos.

Nos para-raios, podem ser observados a integridade física, as conexões, a fixação, os sinais de deterioração e a relação com o sistema de aterramento.

Esses componentes ajudam a limitar sobretensões, mas sua condição precisa ser analisada em conjunto com o esquema da instalação e os demais dispositivos de proteção.

Quando houver indicação técnica, medições ou ensaios específicos podem complementar a inspeção visual.

Sistemas de aterramento

A avaliação do aterramento pode considerar condutores, conexões, barras, pontos de equipotencialização, continuidade aparente e condições de acesso.

Também pode incluir medições ou ensaios aplicáveis, desde que o método seja compatível com a instalação e executado com segurança.

Anomalias como corrosão, conexões deterioradas, condutores danificados ou falta de equipotencialização podem comprometer a condução de correntes de falta e a proteção de pessoas e equipamentos.

A análise deve considerar o projeto, a configuração existente e os critérios técnicos aplicáveis; uma medição isolada não descreve necessariamente toda a qualidade do sistema de aterramento.

Quadro de escopo e limites da avaliação

Esse quadro é orientativo e não substitui o levantamento técnico da cabine.

O escopo final deve registrar quais componentes foram acessados, quais verificações foram realizadas, quais limitações existiram e quais recomendações exigem prioridade.

Inspeções, medições e ensaios devem ser executados por profissionais habilitados, com controles de segurança compatíveis com a NR-10 e, quando houver trabalho em altura, com a NR-35.

No escopo informado pela WV Elétrica, a manutenção preventiva em cabine primária pode envolver inspeções visuais e funcionais, limpeza técnica, inspeção e reaperto de conexões, termografia e ensaios elétricos aplicáveis.

A empresa informa utilizar instrumentos calibrados via RBC e emitir relatório técnico com registros, medições, evidências fotográficas e recomendações, conforme as condições e o escopo efetivamente executados.

A definição dos procedimentos depende da avaliação da instalação, sem pressupor que todos os equipamentos ou ensaios se apliquem a qualquer cabine.

Etapas e procedimentos da manutenção preventiva em subestação

A manutenção preventiva em subestação deve seguir uma sequência planejada, pois cada etapa fornece informações para a próxima e reduz a exposição da equipe a riscos elétricos e operacionais.

Em instalações de média tensão, o serviço combina análise prévia, controle de energia, inspeções, intervenções físicas, ensaios aplicáveis e documentação das condições encontradas.

1. Planejamento e análise das condições da instalação

Antes da intervenção, a equipe deve conhecer as características da subestação ou cabine primária, os equipamentos envolvidos, as condições de acesso, os riscos previsíveis e as restrições operacionais do local.

Também é necessário analisar documentos disponíveis, histórico de ocorrências, registros anteriores e o escopo efetivamente contratado.

Essa etapa orienta a definição dos controles necessários, dos recursos de medição e da necessidade de desligamento programado.

A avaliação deve considerar a presença de barramentos, disjuntores, chaves seccionadoras, transformadores, para-raios, sistemas de aterramento e demais componentes integrantes da instalação.

Quando houver trabalho em altura ou condições que se enquadrem nessa atividade, devem ser observados também os requisitos aplicáveis da NR-35.

2. Desligamento programado e aplicação de LOTO

A intervenção deve ser organizada para que a instalação seja colocada em condição segura, conforme o planejamento e os procedimentos aplicáveis.

A desenergização, quando necessária, envolve controles como identificação dos pontos de alimentação, seccionamento, bloqueio, sinalização e verificação da ausência de tensão por profissional habilitado.

O procedimento de LOTO, sigla associada a bloqueio e etiquetagem, ajuda a evitar reenergizações indevidas durante a execução.

A NR-10 orienta os requisitos de segurança para trabalhos em instalações elétricas, mas a forma de aplicação deve considerar as características reais do sistema e os procedimentos de controle do local.

A liberação para o serviço precisa ser coordenada entre os responsáveis pela instalação e a equipe executora, sem presumir que um desligamento seja dispensável.

3. Inspeção visual e funcional

Com a condição de trabalho estabelecida, são realizadas inspeções visuais e, quando aplicável, verificações funcionais.

O objetivo é identificar sinais como sujeira excessiva, corrosão, danos aparentes, aquecimento, folgas, deformações, degradação de isoladores, alterações em conexões e condições anormais de componentes.

A inspeção visual não substitui uma medição ou um ensaio elétrico.

Ela funciona como uma triagem técnica que ajuda a localizar pontos que exigem investigação adicional.

Já a inspeção funcional verifica, dentro dos limites seguros e do escopo definido, o comportamento de mecanismos, comandos e dispositivos.

Se forem encontrados indícios de risco ou falha, a sequência pode ser interrompida ou ajustada para preservar a segurança e evitar danos ao equipamento.

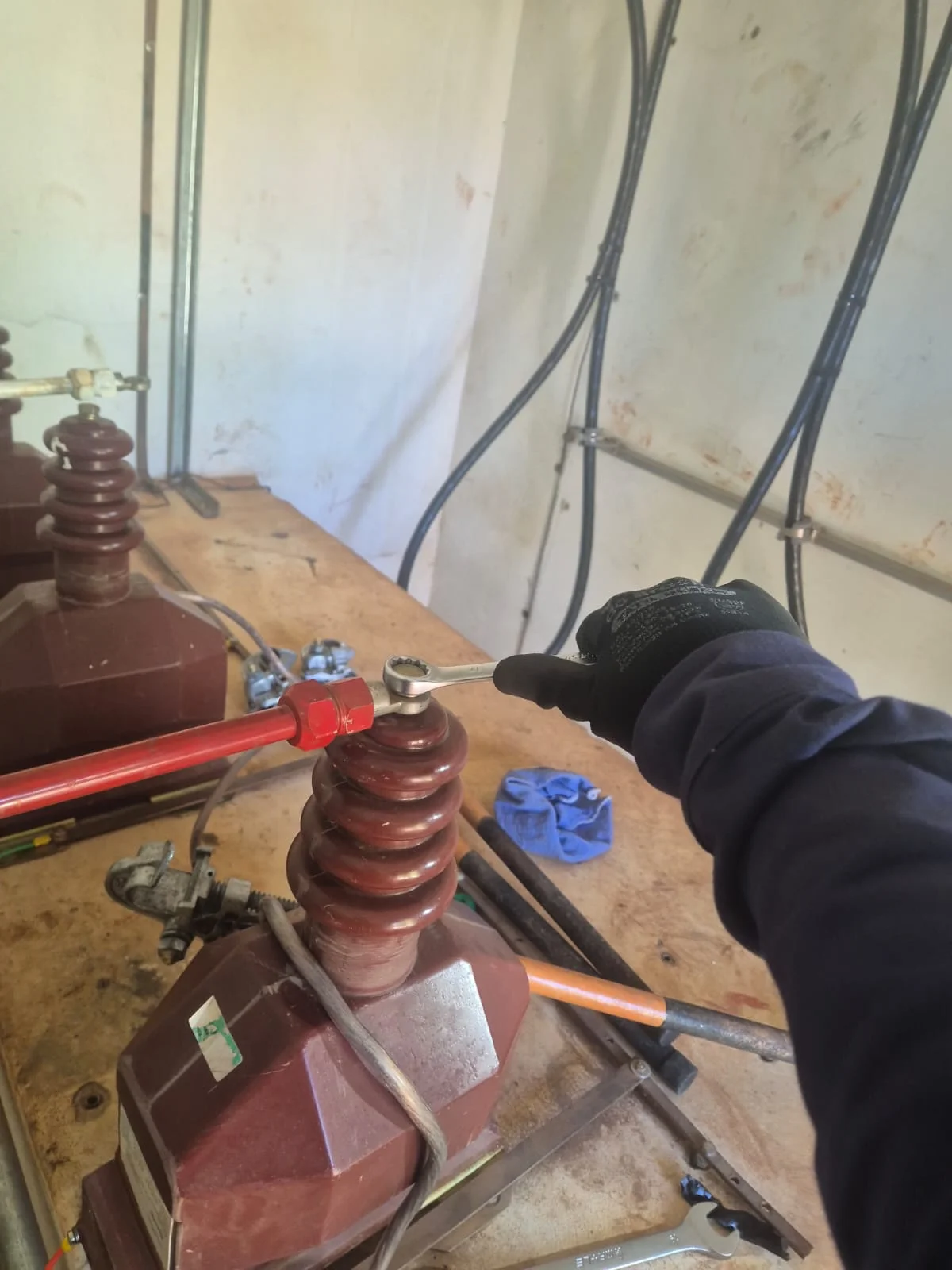

4. Limpeza técnica e reaperto de conexões

A limpeza técnica remove contaminantes que possam favorecer a deterioração do isolamento, dificultar a dissipação térmica ou ocultar anomalias.

O método deve ser compatível com os materiais e equipamentos da instalação, evitando procedimentos improvisados que causem danos ou introduzam novos riscos.

O reaperto de conexões deve ocorrer somente quando tecnicamente indicado e com ferramenta e procedimento adequados ao componente.

Conexões inadequadas podem contribuir para aquecimento localizado, perdas, falhas de continuidade e desligamentos não planejados.

A atividade deve ser registrada de modo a distinguir uma condição efetivamente verificada de uma ação apenas recomendada.

5. Ensaios elétricos aplicáveis e termografia

Os ensaios elétricos devem ser definidos conforme o tipo de equipamento, a condição encontrada, os objetivos da avaliação e os limites de segurança.

Nem todo ensaio se aplica a todas as instalações, por isso a seleção precisa ser feita por profissional habilitado, considerando o projeto, as características do sistema e os procedimentos vigentes.

Quando utilizados, os instrumentos de medição devem ser apropriados à aplicação e, no escopo informado da WV Elétrica, são utilizados instrumentos calibrados via RBC.

A termografia pode auxiliar na identificação de padrões de aquecimento em conexões e componentes durante condições operacionais adequadas.

Entretanto, uma imagem térmica isolada não determina sozinha a causa ou a gravidade de uma anomalia; sua interpretação deve considerar carga, condições ambientais, comparação entre pontos e outras evidências técnicas.

6. Registro de evidências e recomendações

Ao final, os resultados devem ser organizados em registros compreensíveis e rastreáveis.

Devem ser reunidas, conforme o escopo do serviço, as condições observadas, medições realizadas, ensaios aplicados, evidências fotográficas, componentes avaliados e recomendações técnicas.

As recomendações devem relacionar o achado à possível consequência e indicar a necessidade de avaliação, correção, acompanhamento ou priorização.

A documentação ajuda a transformar observações de campo em histórico para decisões futuras, mas não substitui a correção de uma condição perigosa.

A WV Elétrica informa atuar com equipe habilitada nas normas NR-10 e NR-35, aplicação de procedimentos de LOTO e foco em segurança operacional.

A manutenção deve ser conduzida com rigor técnico e transparência, respeitando as condições específicas da instalação e as normas técnicas e legais aplicáveis.

Para definir o escopo adequado de uma manutenção preventiva em subestação, é recomendável solicitar uma avaliação profissional antes de programar a intervenção.

Normas de segurança e conformidade aplicáveis

A segurança em instalações de média tensão depende de planejamento, análise de riscos e execução controlada.

A NR-10 orienta medidas de controle e sistemas preventivos para preservar a segurança e a saúde de trabalhadores que interagem direta ou indiretamente com instalações e serviços em eletricidade.

Sua aplicação deve considerar as características reais da subestação ou cabine primária, as atividades previstas e as condições identificadas antes do início do trabalho.

Como a NR-10 orienta o serviço

Em uma manutenção preventiva, a NR-10 deve ser considerada desde a preparação da atividade.

Isso envolve avaliar os riscos, definir medidas de controle, estabelecer procedimentos de trabalho e assegurar que a equipe esteja habilitada e autorizada para as tarefas sob sua responsabilidade.

A desenergização, quando tecnicamente possível e aplicável, exige planejamento, seccionamento, impedimento de reenergização, constatação da ausência de tensão, sinalização e demais controles previstos para a condição de trabalho.

A liberação da instalação não deve ser tratada como uma etapa meramente administrativa.

Ela depende da coordenação entre os responsáveis pela instalação, a equipe executante e as pessoas autorizadas a operar ou acompanhar o serviço.

Procedimentos de LOTO podem apoiar o bloqueio e a identificação das fontes de energia durante o desligamento programado, sempre de acordo com a análise de risco e com o procedimento específico da instalação.

Quando houver trabalho em altura ou possibilidade de queda, a NR-35 também pode ser aplicável.

Nesse caso, devem ser observados os requisitos pertinentes à atividade, ao acesso, aos equipamentos e à proteção contra quedas.

A necessidade e o alcance desses controles dependem das condições encontradas em campo.

Relação com as NBRs aplicáveis

A NR-10 estabelece requisitos de segurança e saúde, enquanto as NBRs aplicáveis contribuem para orientar critérios técnicos de projeto, operação, manutenção, ensaios, proteção, aterramento e documentação.

Em instalações de média tensão, referências como a ABNT NBR 14039 podem ser pertinentes, mas a norma e a versão aplicáveis devem ser confirmadas por profissional habilitado conforme o tipo, a configuração e o uso da instalação.

Não existe uma lista única de normas que sirva indistintamente para todas as subestações.

O enquadramento pode variar conforme a tensão, os equipamentos instalados, a arquitetura da entrada de energia, os procedimentos operacionais e os requisitos legais envolvidos.

Por isso, a avaliação técnica deve verificar a versão vigente das normas e a compatibilidade entre os requisitos normativos e a realidade encontrada.

Responsabilidades na liberação e execução

A organização contratante deve fornecer informações relevantes sobre a instalação, autorizar o acesso e alinhar as condições operacionais necessárias.

A equipe responsável pela execução deve analisar o escopo, os riscos, os limites de intervenção e os procedimentos de segurança antes de iniciar as atividades.

A liberação, o isolamento, a sinalização e a eventual reenergização precisam ser coordenados por pessoas formalmente responsáveis e autorizadas para essas funções.

A responsabilidade técnica não se resume à presença física no local.

Ela também envolve decisões compatíveis com a formação profissional, registros adequados e comunicação clara sobre desvios, restrições e recomendações.

Quando aplicável ao serviço contratado, a ART relaciona a atividade ao responsável técnico e deve ser tratada como parte da documentação profissional, sem ser confundida com uma segurança de funcionamento permanente da instalação.

Documentação de riscos e controles

Uma documentação consistente deve registrar, conforme o escopo e as condições do serviço:

• identificação da instalação e dos equipamentos avaliados;
• análise de riscos e medidas de controle adotadas;
• condição de desenergização, bloqueio e sinalização;
• procedimentos utilizados durante a execução;
• inspeções, medições e ensaios realizados, quando aplicáveis;
• desvios encontrados, evidências fotográficas e recomendações;
• identificação dos responsáveis e registros profissionais pertinentes.

Esses registros ajudam a transformar observações de campo em informação rastreável para a gestão da manutenção.

Também permitem que a organização avalie prioridades, programe correções e preserve um histórico técnico da cabine primária ou da subestação.

O conteúdo deve refletir o que foi efetivamente verificado, sem incluir conclusões que não sejam sustentadas por inspeções, medições ou ensaios.

Conformidade técnica não é segurança de funcionamento

Atender a requisitos normativos em uma avaliação significa verificar critérios aplicáveis dentro do escopo e das condições observadas.

Isso não elimina a possibilidade de falhas futuras, alterações na carga, degradação de componentes, eventos externos ou mudanças operacionais.

Da mesma forma, um relatório técnico não substitui a correção de não conformidades nem dispensa a manutenção planejada.

A conformidade deve ser interpretada em conjunto com o estado dos equipamentos, o histórico de ocorrências, os resultados das medições e a criticidade da instalação.

Uma análise profissional pode indicar a necessidade de adequações, ensaios complementares, manutenção corretiva ou nova avaliação após a execução das recomendações.

A WV Elétrica reforça sua atuação com foco em rigor técnico, transparência e segurança jurídica e operacional.

A empresa informa experiência no mercado desde 2018 e atuação em projetos, inspeções, manutenções e adequações relacionadas a instalações elétricas, observando a NR-10 e as NBRs aplicáveis conforme o contexto do serviço.

Para uma avaliação adequada, consulte a WV Elétrica e apresente as características da instalação, o escopo desejado e os requisitos operacionais envolvidos.

Benefícios operacionais e patrimoniais da manutenção preventiva

A manutenção preventiva em instalações de média tensão pode apoiar a segurança elétrica, a confiabilidade dos equipamentos e a continuidade operacional ao identificar sinais de degradação antes que eles contribuam para uma falha não planejada.

Em uma cabine primária ou subestação, esse trabalho não representa uma segurança absoluta de funcionamento ininterrupto: seus efeitos dependem das condições encontradas, do histórico da instalação, do regime de operação e da execução das recomendações técnicas.

Entre os principais benefícios estão:

• Redução da probabilidade de falhas não planejadas: inspeções visuais e funcionais podem revelar componentes danificados, sinais de contaminação, alterações físicas, conexões inadequadas ou outras condições anormais. A identificação antecipada permite avaliar medidas corretivas antes que o problema evolua para uma ocorrência mais grave.
• Detecção de aquecimento e deficiências em conexões: a inspeção termográfica, quando tecnicamente aplicável e realizada sob condições adequadas de carga, pode indicar pontos com elevação anormal de temperatura. A verificação de conexões, seguida de reaperto quando recomendado e tecnicamente seguro, ajuda a investigar possíveis causas de aquecimento localizado.
• Apoio à continuidade operacional: a análise de disjuntores, chaves seccionadoras, transformadores, barramentos, isoladores, para-raios e sistemas de aterramento contribui para conhecer o estado dos componentes que participam do fornecimento de energia. Esse diagnóstico favorece o planejamento de intervenções e pode reduzir a necessidade de respostas emergenciais.
• Preservação dos equipamentos: limpeza técnica, inspeção, medições e ensaios elétricos aplicáveis podem auxiliar na identificação de condições que aceleram o desgaste ou comprometem o desempenho dos equipamentos. A decisão sobre quais ensaios realizar deve considerar o tipo de instalação, os componentes existentes e os riscos identificados.
• Proteção das pessoas e do patrimônio: a prevenção contribui para reconhecer condições associadas a falhas elétricas, danos a equipamentos, interrupções de processos e exposição a riscos durante futuras intervenções. Dessa forma, integra a gestão de riscos humanos e patrimoniais, sem substituir os controles de segurança exigidos para cada atividade.
• Melhoria do planejamento técnico: registros de medições, evidências fotográficas e recomendações organizadas formam um histórico da instalação. Esse histórico facilita a comparação de condições ao longo do tempo e apoia a priorização de serviços conforme a criticidade técnica.

A interpretação dos resultados deve ser feita com contexto.

Uma imagem termográfica, por exemplo, sinaliza uma condição térmica que precisa ser analisada em conjunto com carga, ambiente, conexões, características do componente e histórico de operação.

Da mesma forma, uma medição ou um ensaio isolado não deve ser tratado como diagnóstico completo sem considerar o método utilizado, os limites aplicáveis e as demais evidências de campo.

Para interpretar recomendações técnicas, é útil verificar:

1. Qual condição foi encontrada: descreva o componente, o local e a anomalia observada.
2. Qual evidência sustenta a recomendação: considere medições, ensaios aplicáveis, termografia, registros visuais e fotografias.
3. Qual é a consequência potencial: avalie a relação com falha elétrica, aquecimento, desligamento não planejado, dano ao equipamento ou risco às pessoas.
4. Qual prioridade técnica foi indicada: a prioridade deve refletir a criticidade da condição e as características da instalação, não apenas a conveniência operacional.
5. Qual ação precisa ser planejada: diferencie acompanhamento, correção, ensaio complementar, adequação ou nova avaliação por profissional habilitado.

A WV Elétrica orienta sua atuação pela transparência, pelo rigor técnico e pela mitigação de riscos humanos e patrimoniais.

No escopo informado para manutenção preventiva em cabine primária, a empresa realiza inspeções, ensaios elétricos aplicáveis e inspeções termográficas, com documentação técnica compatível com as condições verificadas.

A avaliação deve ser conduzida por equipe habilitada e com procedimentos de segurança adequados, considerando a NR-10, a NR-35 quando aplicável e os demais requisitos técnicos e legais pertinentes.

Relatório técnico, medições e rastreabilidade do serviço

Um relatório técnico de manutenção preventiva em subestação transforma inspeções, medições e evidências de campo em um registro útil para decisões técnicas.

Mais do que descrever anomalias, ele deve relacionar cada constatação ao componente avaliado, ao método empregado, à condição observada e à recomendação correspondente.

Essa rastreabilidade apoia o planejamento de correções, a gestão do risco patrimonial e o acompanhamento histórico da instalação.

Estrutura recomendada de um relatório técnico

Um documento tecnicamente consistente pode apresentar:

• identificação da instalação, da cabine primária ou da subestação avaliada;
• objetivo, escopo e limites da inspeção;
• condições operacionais encontradas durante a atividade;
• procedimentos adotados e componentes examinados;
• medições e ensaios realizados, quando aplicáveis;
• registros de não conformidades, anomalias e pontos de atenção;
• evidências fotográficas associadas às constatações;
• recomendações organizadas por prioridade técnica;
• identificação da responsabilidade profissional e documentação pertinente.

O escopo deve refletir as características reais da instalação.

Por isso, nem toda avaliação incluirá os mesmos ensaios, medições ou componentes.

Medições e registros de campo

Cada medição deve ser vinculada ao equipamento, ponto avaliado, unidade correspondente e condição em que foi obtida.

Quando aplicável, o registro pode incluir informações do instrumento utilizado e sua identificação metrológica.

A WV Elétrica informa utilizar instrumentos calibrados via RBC, aspecto que contribui para a confiabilidade e a rastreabilidade dos dados produzidos em campo, sem substituir a interpretação de um profissional habilitado.

Também é importante distinguir inspeção visual, medição e ensaio.

Uma inspeção pode apontar sinais aparentes, como aquecimento, sujeira, corrosão ou dano físico.

A medição quantifica determinada condição.

Já o ensaio verifica o comportamento ou a integridade de um componente segundo um procedimento aplicável.

Essa distinção evita conclusões além do que os dados permitem sustentar.

Evidências fotográficas

Fotografias devem ser nítidas, contextualizadas e relacionadas ao item descrito no relatório.

Sempre que possível, o conjunto deve mostrar tanto a localização geral do componente quanto o detalhe da anomalia.

Legendas, identificação do equipamento e referência ao ponto inspecionado facilitam a conferência posterior e reduzem ambiguidades.

Recomendações classificadas por prioridade técnica

As recomendações devem explicar o problema identificado, o risco associado e a ação técnica sugerida.

A prioridade pode considerar a gravidade da condição, a possibilidade de evolução, o impacto sobre a segurança das pessoas, a continuidade operacional e a preservação dos equipamentos.

Essa classificação não deve ser confundida com prazo fixo ou segurança de resultado: a decisão final depende da avaliação da instalação e das responsabilidades técnicas envolvidas.

ART e responsabilidade profissional

A Anotação de Responsabilidade Técnica relaciona o serviço ao profissional responsável, conforme a natureza e a exigência aplicável ao trabalho.

No contexto informado, a WV Elétrica realiza a emissão de relatório técnico fotográfico chancelado com ART pelo CREA-SP, conforme aplicável ao serviço contratado.

A ART não elimina a necessidade de análise técnica nem transforma uma observação isolada em segurança de funcionamento; ela integra a documentação de responsabilidade profissional.

Checklist documental

• Escopo e limites da avaliação registrados
• Equipamentos e pontos inspecionados identificados
• Procedimentos, medições e ensaios aplicáveis descritos
• Instrumentos e registros de campo documentados
• Evidências fotográficas vinculadas às constatações
• Recomendações justificadas e classificadas tecnicamente
• Responsável técnico e ART indicados quando aplicável
• Conclusões compatíveis com as evidências obtidas
• Orientações para acompanhamento e plano de ação registradas

Quando contratar uma empresa especializada em média tensão?

A contratação de uma empresa especializada em média tensão deve ser considerada sempre que a instalação envolver cabine primária, subestação, transformadores ou outros equipamentos cuja operação possa afetar a continuidade de indústrias, condomínios, empresas e instituições.

O critério principal não deve ser apenas o preço, mas a capacidade técnica de avaliar riscos, planejar a intervenção, executar o serviço com segurança e entregar documentação útil para a tomada de decisão.

Sinais de que uma avaliação técnica é necessária

Algumas situações indicam a necessidade de uma avaliação profissional da instalação elétrica:

• aquecimento percebido em conexões, componentes ou compartimentos da cabine;
• desligamentos inesperados, oscilações ou falhas recorrentes no fornecimento interno;
• ruídos, odores, sinais de umidade, corrosão, sujeira ou deterioração visível;
• ausência de histórico confiável de inspeções, medições e intervenções;
• alterações de carga, expansão da operação ou mudança no perfil de consumo;
• necessidade de programar uma parada para inspeção ou manutenção;
• exigências de auditorias, seguradoras, gestão patrimonial ou responsabilidades técnicas;
• dúvidas sobre a condição de barramentos, isoladores, disjuntores, chaves seccionadoras, transformadores, para-raios, conexões e aterramento.

A manutenção preventiva pode identificar condições anormais antes que evoluam para falhas, mas o escopo deve ser definido conforme as características e o estado real da instalação.

Uma empresa responsável não deve prometer funcionamento ininterrupto nem eliminar todos os riscos, e sim apresentar evidências, limitações e recomendações tecnicamente justificadas.

Checklist para selecionar uma prestadora

Antes de contratar, verifique se a prestadora consegue explicar com clareza:

• quais componentes da cabine primária ou subestação serão avaliados;
• quais inspeções visuais e funcionais estão previstas;
• quais medições, ensaios elétricos e inspeções termográficas são aplicáveis;
• como serão tratados os riscos de desenergização, acesso e retomada da operação;
• quais documentos serão entregues ao final do serviço;
• como as anomalias serão registradas e priorizadas;
• quem assumirá a responsabilidade técnica pelos serviços e documentos emitidos;
• quais informações precisam ser fornecidas pelo contratante antes da intervenção.

Também é recomendável solicitar uma proposta técnica separada das condições comerciais.

Essa separação facilita a comparação entre escopos e evita que uma oferta aparentemente mais barata omita inspeções, controles de segurança ou registros importantes.

Perguntas sobre equipe e habilitações

Pergunte se a equipe designada possui habilitação e treinamento compatíveis com as atividades previstas, especialmente em relação à NR-10 e, quando houver trabalho em altura, à NR-35.

Solicite a descrição das responsabilidades de cada profissional, sem exigir nomes quando essa informação não for necessária para a contratação.

Confirme ainda se a empresa tem experiência com instalações de média tensão e com ambientes semelhantes ao seu, como indústrias, condomínios logísticos ou corporativos, hospitais, shoppings e grandes consumidores de energia.

A experiência deve ser avaliada pela metodologia apresentada, pela clareza das respostas e pela qualidade dos registros, não por alegações genéricas de superioridade.

A WV Elétrica e Serviços LTDA atua no segmento de engenharia elétrica desde 2018, com serviços de manutenção preventiva e corretiva, inspeções, laudos técnicos e adequações às normas NR-10 e NBRs.

A empresa informa atendimento nacional e foco em instalações de maior porte, mantendo uma proposta baseada em rigor técnico, transparência e segurança jurídica e operacional.

Verificação de instrumentos e procedimentos de segurança

Uma prestadora tecnicamente preparada deve explicar como controla o acesso à instalação, a comunicação entre as equipes, a análise de riscos, a desenergização, a sinalização e a liberação para o trabalho.

O procedimento de LOTO é um ponto relevante porque ajuda a controlar o desligamento programado e a impedir a energização indevida durante a intervenção.

Também é importante perguntar se os instrumentos utilizados nas medições possuem calibração rastreável.

No escopo informado pela WV Elétrica, são utilizados instrumentos calibrados via RBC, além de procedimentos de LOTO e equipe habilitada em NR-10 e NR-35.

Essas informações devem ser relacionadas ao serviço efetivamente contratado e não interpretadas como segurança de que todos os ensaios serão necessários em qualquer instalação.

A sequência segura normalmente depende da análise das condições encontradas.

Se houver risco não previsto, acesso inadequado, documentação insuficiente ou anomalia relevante, a equipe deve registrar a condição e reavaliar a continuidade do serviço antes de prosseguir.

Análise do escopo e da documentação entregue

O escopo deve diferenciar inspeção, medição e ensaio.

Uma inspeção visual pode apontar sujeira, corrosão ou danos aparentes; uma medição fornece um valor obtido em campo; um ensaio aplica um procedimento específico para avaliar determinada característica do equipamento.

Essa distinção ajuda a compreender o alcance real do trabalho e evita interpretar uma inspeção simples como diagnóstico completo.

Ao analisar a documentação, procure um relatório técnico que reúna identificação da instalação, atividades realizadas, condições observadas, medições aplicáveis, evidências fotográficas, limitações da avaliação e recomendações.

As recomendações devem indicar prioridade técnica e possível consequência, sem transformar toda observação em emergência ou apresentar resultados que não foram medidos.

Quando aplicável ao serviço informado, a WV Elétrica prevê a emissão de relatório técnico fotográfico com ART pelo CREA-SP.

A ART é relevante porque associa a responsabilidade profissional ao serviço ou atividade descrita no documento, observadas as condições e exigências aplicáveis ao caso.

A conformidade documental, por si só, não substitui a avaliação das condições físicas e elétricas da instalação.

Para conhecer o escopo relacionado, consulte internamente a página de serviço de manutenção preventiva em cabine primária.

Em caso de dúvida, a avaliação deve ser solicitada com dados básicos da instalação, histórico de falhas, necessidade de desligamento e documentos técnicos disponíveis.

Assim, a prestadora poderá analisar a demanda sem criar um escopo genérico ou inadequado para a cabine primária e os demais equipamentos de média tensão.

Perguntas frequentes

O que é manutenção preventiva em subestação?

A manutenção preventiva em subestação é um conjunto planejado de inspeções, verificações, medições e ensaios aplicáveis para identificar condições anormais antes que evoluam para falhas.

Em instalações de média tensão, o escopo pode envolver cabine primária, barramentos, isoladores, disjuntores, chaves seccionadoras, transformadores, para-raios, conexões e sistema de aterramento.

Ela se diferencia da manutenção corretiva porque busca avaliar e corrigir condições identificadas durante o planejamento, antes de uma falha ou parada não planejada.

A definição do escopo deve considerar as características da instalação e ser realizada por profissional habilitado.

A WV Elétrica atua desde 2018 com serviços de engenharia elétrica, priorizando rigor técnico, transparência e segurança jurídica e operacional.

Quais equipamentos podem ser avaliados?

Dependendo da configuração da instalação e do escopo contratado, podem ser avaliados:

• barramentos, conexões e isoladores, observando sinais de aquecimento, deterioração, sujeira, trincas ou fixação inadequada;
• disjuntores e chaves seccionadoras, por meio de inspeções visuais e funcionais compatíveis com o equipamento;
• transformadores, verificando condições aparentes, conexões e outros pontos definidos na avaliação técnica;
• para-raios, considerando seu estado aparente, conexões e integração ao sistema;
• sistema de aterramento, conforme as medições e verificações aplicáveis;
• demais componentes da cabine primária incluídos no escopo da manutenção.

Inspeção visual, medição e ensaio elétrico não são sinônimos.

Cada procedimento possui finalidade própria e só deve ser executado quando tecnicamente aplicável às condições da instalação.

A manutenção exige desligamento programado?

Nem sempre é possível definir o desligamento sem analisar a instalação, o escopo e os procedimentos necessários.

Intervenções em componentes desenergizados normalmente exigem planejamento de desenergização, liberação da área, sinalização, controle de acesso e aplicação de LOTO, conforme os riscos identificados.

A necessidade e a forma do desligamento devem ser avaliadas por profissional habilitado, em alinhamento com a operação responsável pela instalação.

A WV Elétrica informa a aplicação de procedimentos de LOTO e a atuação de equipe habilitada em NR-10 e NR-35, sem que isso substitua a análise específica de cada serviço.

Qual é o papel da NR-10?

A NR-10 estabelece requisitos e condições mínimas para proteger trabalhadores que interagem direta ou indiretamente com instalações e serviços em eletricidade.

Ela orienta aspectos como análise de riscos, medidas de controle, desenergização, sinalização, capacitação, responsabilidades e documentação.

A aplicação da NR-10 não significa, por si só, que uma instalação esteja livre de falhas ou que seu funcionamento esteja previsto.

É necessário avaliar as condições reais do sistema, os procedimentos adotados e as NBRs aplicáveis.

A versão vigente das normas deve ser consultada e validada por profissional competente.

Quando são usados ensaios elétricos e termografia?

Ensaios elétricos e termografia são utilizados quando contribuírem para a avaliação técnica do equipamento e forem compatíveis com suas características, estado operacional e condições de segurança.

A termografia pode auxiliar na identificação de padrões de aquecimento associados a conexões inadequadas, sobrecarga ou outras anomalias térmicas, mas seus resultados precisam ser interpretados considerando carga, ambiente, emissividade, condições de medição e histórico do componente.

Ensaios elétricos fornecem medições específicas para determinadas condições e equipamentos; portanto, não devem ser aplicados de forma automática a toda instalação.

No escopo informado, a WV Elétrica utiliza instrumentos calibrados via RBC quando aplicável e registra as evidências técnicas obtidas durante o serviço.

O que deve constar no relatório técnico?

Um relatório útil deve permitir compreender o que foi avaliado, em quais condições e quais providências são recomendadas.

Conforme o escopo e os procedimentos realizados, ele pode incluir:

• identificação da instalação e delimitação do escopo;
• descrição das inspeções, medições e ensaios aplicáveis;
• registros de campo e resultados obtidos;
• evidências fotográficas dos componentes e das condições observadas;
• anomalias identificadas e recomendações técnicas;
• indicação de prioridades para apoiar o planejamento das correções;
• informações sobre as condições e limitações da avaliação;
• responsabilidade técnica e ART, quando aplicável.

A WV Elétrica informa a emissão de relatório técnico fotográfico com ART pelo CREA-SP conforme o contexto do serviço.

O conteúdo final deve refletir o escopo efetivamente executado e as condições encontradas.

Por que a ART é relevante?

A Anotação de Responsabilidade Técnica registra a responsabilidade profissional por determinada atividade de engenharia, conforme o serviço e as exigências aplicáveis.

Ela contribui para formalizar o vínculo entre o responsável técnico e o trabalho realizado.

A ART não substitui o relatório, as medições, as evidências ou a necessidade de correção das anomalias encontradas.

Sua pertinência, modalidade e emissão devem ser definidas de acordo com a atividade executada e a regulamentação profissional aplicável, com validação junto ao responsável técnico e ao CREA competente.

Como solicitar uma avaliação conforme as condições da instalação?

Indústrias, condomínios, empresas, instituições e grandes consumidores de energia devem reunir informações como tipo de instalação, existência de cabine primária, características aparentes da operação, histórico de falhas, necessidade de desligamento e documentação técnica disponível.

Esses dados ajudam a definir um escopo compatível, sem presumir que todos os equipamentos ou ensaios serão incluídos.

A WV Elétrica e Serviços LTDA atende ao segmento de instalações elétricas de média e alta tensão e informa atendimento nacional.

Para solicitar uma avaliação, consulte os canais institucionais da empresa e peça a análise do escopo por uma equipe habilitada.

A proposta técnica deve esclarecer procedimentos de segurança, aplicação de LOTO, instrumentos utilizados, documentação prevista e eventual emissão de ART, sempre conforme as condições reais da instalação.
