Montagem de para-raios

Montagem de para-raios: guia técnico para projeto, instalação, inspeção e conformidade do spda

O que é a montagem de para-raios e por que ela exige planejamento técnico?

Em indústrias, condomínios, galpões, instituições comerciais e outras edificações, a montagem de para-raios não deve ser entendida apenas como a fixação de um captor no ponto mais alto da construção.

Ela integra um Sistema de Proteção contra Descargas Atmosféricas, conhecido como SPDA, que precisa ser avaliado de acordo com as características da edificação, sua ocupação, suas instalações elétricas e os riscos associados à continuidade da operação.

Uma descarga atmosférica pode produzir efeitos diretos na estrutura e também provocar sobretensões conduzidas ou induzidas em cabos de energia, comunicação, automação e controle.

Por isso, uma solução tecnicamente coerente precisa considerar tanto o caminho preferencial da corrente da descarga quanto a proteção das pessoas, dos equipamentos e dos sistemas essenciais à atividade da instalação.

O que compõe um SPDA

De forma geral, o SPDA envolve diferentes elementos que trabalham de maneira integrada:

• Captação: conjunto destinado a interceptar a descarga atmosférica e conduzir sua corrente para um caminho controlado. Sua configuração depende da geometria da edificação, das áreas expostas e dos critérios definidos no projeto.
• Descidas: elementos responsáveis por conduzir a corrente captada até o sistema de aterramento. Continuidade elétrica, conexões, trajetos e interação com a estrutura precisam ser verificados tecnicamente.
• Aterramento: parte do sistema que permite a dispersão da corrente no solo. Sua avaliação pode incluir medições de resistência ôhmica, mas a interpretação do resultado deve considerar o projeto, as condições do local e os demais componentes do SPDA.
• Equipotencialização: conexão planejada entre partes metálicas e sistemas relevantes para reduzir diferenças de potencial perigosas durante uma descarga ou um surto.
• Medidas de Proteção contra Surtos e DPS: recursos voltados à redução dos efeitos de sobretensões transitórias sobre instalações elétricas, equipamentos, automação e sistemas de controle.

Assim, a presença visual de um captor, de uma haste ou de uma malha não comprova, por si só, que a edificação esteja adequadamente protegida.

O desempenho do conjunto depende da integração entre projeto, instalação, aterramento, equipotencialização, proteção interna, inspeção e manutenção.

Por que a solução depende da edificação

Não existe uma configuração universal de SPDA que possa ser aplicada indistintamente a qualquer imóvel.

Uma fábrica com processos contínuos, um condomínio, um shopping, um galpão logístico e uma instituição comercial podem apresentar exposições, ocupações, sistemas elétricos e consequências operacionais muito diferentes.

A análise deve considerar aspectos como altura e formato da construção, materiais empregados, áreas ocupadas, presença de pessoas, equipamentos sensíveis, linhas externas, sistemas de automação, instalações de média ou alta tensão e necessidade de continuidade operacional.

Também é relevante verificar reformas, ampliações e mudanças de uso que possam ter alterado a condição originalmente avaliada.

A análise de riscos orienta a definição das medidas de proteção aplicáveis.

Ela ajuda a estabelecer se é necessário aprimorar o SPDA externo, incluir ou revisar medidas de proteção contra surtos, reforçar a equipotencialização, proteger circuitos específicos ou reavaliar a integração com outras instalações da edificação.

Essa etapa evita decisões baseadas somente em aparência ou em soluções padronizadas sem relação com o contexto real.

A proteção não termina no para-raios externo

Um ponto frequentemente subestimado é que os efeitos de uma descarga podem alcançar a instalação por caminhos diferentes.

Além do impacto direto na estrutura, podem ocorrer surtos conduzidos pelas redes conectadas ao imóvel ou surtos induzidos por campos eletromagnéticos.

Esses eventos podem afetar painéis, sistemas de comando, equipamentos eletrônicos, redes de comunicação, dispositivos de automação e controles essenciais ao funcionamento da operação.

Por essa razão, as Medidas de Proteção contra Surtos, a equipotencialização e os DPS devem ser analisados junto com o SPDA externo.

A seleção, a coordenação e a aplicação desses recursos dependem das características da instalação e não devem ser definidas apenas pela aparência do equipamento ou por uma indicação genérica.

Esse é um ganho importante de informação para quem está pesquisando montagem de para-raios: proteger uma edificação contra descargas atmosféricas significa administrar um sistema de caminhos elétricos, diferenças de potencial e possíveis impactos sobre a infraestrutura interna.

A solução adequada não se resume à instalação de componentes no telhado.

Projeto, inspeção e responsabilidade técnica

A execução ou a alteração de um SPDA deve ser precedida por avaliação técnica compatível com a complexidade da edificação.

O projeto deve orientar as decisões de proteção, enquanto a inspeção verifica as condições encontradas em campo.

Quando necessário, medições e registros técnicos ajudam a identificar descontinuidades, conexões inadequadas, sinais de deterioração, alterações construtivas e incompatibilidades entre o sistema existente e a configuração atual do imóvel.

A ABNT NBR 5419 é uma referência central para os sistemas de proteção contra descargas atmosféricas.

Sua aplicação concreta exige análise profissional, leitura do contexto da edificação e observância das exigências técnicas e legais aplicáveis.

Também é importante diferenciar conformidade documental de desempenho efetivo: a existência de um desenho, relatório ou registro não substitui a verificação das condições reais do sistema.

A responsabilidade técnica deve ser atribuída a profissional legalmente habilitado, com documentação compatível com o serviço realizado.

Conforme o escopo, a emissão de ART pode integrar a formalização do trabalho, observando as exigências aplicáveis do CREA-SP.

A montagem, os ensaios e as intervenções não devem ser tratados como atividade improvisada ou como roteiro para execução por pessoas sem habilitação, especialmente em locais com risco elétrico, trabalho em altura ou instalações de média e alta tensão.

Como a WV Elétrica atua nesse contexto

A WV Elétrica e Serviços LTDA atua no segmento de engenharia elétrica, com experiência informada em projetos, manutenções preventivas e corretivas e instalações de média e alta tensão.

Com sede em São Paulo e atendimento nacional, a empresa atende, entre outros públicos, indústrias, condomínios, instituições comerciais e grandes consumidores de energia.

No contexto do SPDA, sua abordagem pode envolver a avaliação da proteção externa, do aterramento, da equipotencialização, das Medidas de Proteção contra Surtos e dos DPS, conforme os requisitos técnicos aplicáveis ao caso.

A empresa informa equipe habilitada em NR-10 e NR-35, uso de instrumentos calibrados e procedimentos LOTO rigorosos.

Esses elementos contribuem para uma avaliação mais controlada, mas o escopo efetivo deve ser definido a partir das características e das condições da instalação.

Para aprofundar o tema, vale consultar a página de serviços de SPDA ou o conteúdo de engenharia elétrica e projeto elétrico da WV Elétrica.

A solicitação de uma avaliação técnica permite esclarecer quais documentos, inspeções, medições e adequações são pertinentes, sem substituir a análise profissional do local.

Normas, projeto e análise de riscos do spda

A conformidade de um Sistema de Proteção contra Descargas Atmosféricas (SPDA) começa antes da montagem e não se resume à presença de captores, condutores ou hastes no topo da edificação.

O projeto precisa considerar as características construtivas, a ocupação, a infraestrutura elétrica, os riscos à vida e a importância da continuidade operacional.

Por isso, a aplicação concreta dos critérios técnicos depende de avaliação profissional da edificação e das condições verificadas em campo.

A ABNT NBR 5419 como referência técnica

A ABNT NBR 5419 é a principal referência normativa brasileira para o planejamento, a seleção das medidas de proteção e a verificação de sistemas destinados à proteção contra descargas atmosféricas.

Sua aplicação orienta decisões relacionadas ao SPDA externo e às medidas complementares necessárias para reduzir os efeitos de descargas diretas, indiretas e surtos associados.

A norma deve ser utilizada como base para uma análise técnica compatível com o tipo de instalação.

Ela não transforma todas as edificações em sistemas iguais nem permite escolher componentes de forma isolada.

A solução pode variar conforme a geometria da construção, a exposição, os materiais empregados, a presença de pessoas, os equipamentos instalados e as consequências de uma interrupção ou de uma falha elétrica.

Em fábricas, condomínios, shoppings, galpões logísticos, instituições comerciais e instalações de média e alta tensão, a interpretação dos requisitos precisa estar vinculada à realidade operacional do local.

Uma decisão adequada para uma edificação pode não ser suficiente para outra com ocupação, estrutura, sistemas eletrônicos ou nível de continuidade operacional diferente.

Análise de riscos e definição das medidas de proteção

A análise de riscos permite organizar tecnicamente as informações que influenciam o projeto do SPDA.

Entre os aspectos normalmente avaliados estão:

• características construtivas e dimensões da edificação;
• localização e condições de exposição;
• finalidade e ocupação dos ambientes;
• circulação e permanência de pessoas;
• existência de sistemas elétricos, eletrônicos, automação e controle;
• sensibilidade dos equipamentos a sobretensões e interrupções;
• consequências operacionais, patrimoniais e de segurança associadas a uma descarga;
• necessidade de integração com aterramento, equipotencialização, DPS e demais Medidas de Proteção contra Surtos (MPS).

Essa análise ajuda a definir quais medidas de proteção são pertinentes e como elas devem ser integradas.

O objetivo não é apenas instalar um sistema visível na cobertura, mas reduzir riscos de forma coordenada, considerando os caminhos pelos quais correntes e surtos podem alcançar a estrutura, as pessoas e os equipamentos.

A continuidade operacional merece atenção especial em instalações complexas.

Uma descarga atmosférica pode produzir efeitos que ultrapassam o ponto de impacto, alcançando redes elétricas, sistemas de comunicação, dispositivos de automação e equipamentos de controle por acoplamentos, diferenças de potencial ou surtos conduzidos e induzidos.

Assim, o projeto deve avaliar a interação entre o SPDA, o sistema de aterramento e a instalação elétrica como um conjunto.

Documentação, inspeção e rastreabilidade técnica

Um projeto de SPDA deve ser acompanhado de documentação suficiente para permitir a compreensão da solução adotada, a verificação dos critérios utilizados e o acompanhamento de futuras alterações.

Conforme o escopo e as características da edificação, essa documentação pode envolver desenhos, memoriais, registros de inspeção, resultados de medições, identificação de não conformidades e orientações para adequação ou manutenção.

A rastreabilidade é importante porque reformas, ampliações, mudanças de uso, instalação de novos equipamentos e intervenções na cobertura ou na infraestrutura elétrica podem alterar as condições consideradas originalmente.

Sem registros atualizados, torna-se mais difícil saber se o sistema existente continua compatível com a edificação e com os riscos atuais.

A inspeção deve observar o estado físico e a continuidade dos elementos do sistema, as conexões acessíveis, a integração com o aterramento, a equipotencialização e a existência de alterações que possam comprometer o desempenho esperado.

Quando aplicável, medições e ensaios devem ser interpretados em conjunto com o projeto, as condições do local e os demais dados técnicos, e não de forma isolada.

Conformidade documental não substitui verificação em campo

Ter um projeto, um laudo ou uma anotação de responsabilidade técnica é relevante para a organização e a regularização da instalação, mas a documentação, sozinha, não comprova que todos os elementos estejam preservados ou funcionando conforme previsto.

A conformidade documental e o desempenho efetivo são dimensões relacionadas, porém distintas.

Um documento pode registrar uma solução projetada, enquanto a inspeção em campo pode revelar corrosão, conexões modificadas, condutores interrompidos, intervenções posteriores, componentes inacessíveis ou alterações estruturais.

Da mesma forma, um sistema visualmente completo pode exigir análise técnica para verificar continuidade, aterramento, equipotencialização e integração com medidas internas de proteção.

Por isso, a avaliação deve combinar documentação disponível, inspeção minuciosa, medições pertinentes e registro das condições encontradas.

Quando forem identificadas não conformidades, o relatório deve apresentar orientações técnicas compatíveis com o escopo contratado, sem substituir o projeto ou a decisão de um profissional habilitado.

Responsabilidade técnica e ART

A elaboração, a avaliação e a adequação de sistemas elétricos e de proteção contra descargas atmosféricas devem ser conduzidas por profissional legalmente habilitado, de acordo com as atribuições profissionais e as exigências aplicáveis.

A responsabilidade técnica formaliza quem responde pelo serviço realizado e contribui para a segurança jurídica, a rastreabilidade e a clareza da documentação.

A ART, quando aplicável ao serviço e ao escopo contratado, deve ser emitida conforme as exigências pertinentes do CREA-SP.

O documento não elimina a necessidade de inspeção ou de execução correta, mas integra o conjunto de registros que relacionam a atividade ao responsável técnico.

Também é importante que o contratante confirme previamente quais documentos serão produzidos, quais verificações estão incluídas e quais condições da edificação precisam ser disponibilizadas para a avaliação.

A segurança durante inspeções e intervenções também deve ser planejada.

Procedimentos compatíveis com a NR-10 e, quando houver trabalho em altura, com a NR-35, fazem parte da gestão dos riscos ocupacionais.

A definição dos procedimentos deve considerar as condições reais do local e ser conduzida por equipe capacitada para a atividade.

Como a WV Elétrica aborda o tema

A WV Elétrica e Serviços LTDA atua em engenharia elétrica, com sede em São Paulo, atendimento nacional e experiência informada em projetos, manutenções e instalações de média e alta tensão.

No contexto do SPDA, a empresa destaca o compromisso com o rigor normativo e com a segurança jurídica e operacional, sem tratar a conformidade como mera entrega documental.

Entre as informações fornecidas sobre sua atuação estão o uso de instrumentos calibrados, a equipe habilitada em NR-10 e NR-35, a adoção de procedimentos LOTO rigorosos e a emissão de ART conforme as exigências do CREA-SP, quando aplicável.

A empresa também informa parcerias com SPEM e CRE Engenharia.

A contratação deve definir, de forma transparente, o escopo da análise, os documentos previstos, as medições pertinentes e as responsabilidades envolvidas.

Para aprofundar a avaliação da instalação, o leitor pode consultar internamente o conteúdo sobre NR-10, manutenção elétrica ou regularização de instalações.

Esse material deve complementar a análise do SPDA, especialmente quando houver intervenções em sistemas energizados, alterações estruturais ou necessidade de organizar documentos técnicos para auditorias e processos de conformidade.

Etapas técnicas da instalação: captação, descidas, aterramento e equipotencialização

Captação: o primeiro elemento do caminho de proteção

O sistema de captação tem a função de interceptar uma descarga atmosférica e conduzir sua corrente por um percurso previamente definido pelo projeto de SPDA.

Em uma montagem de para-raios, essa etapa não deve ser analisada apenas pela presença visual de hastes, condutores ou componentes instalados na cobertura.

A disposição dos elementos precisa ser compatível com a geometria da edificação, suas áreas expostas, características construtivas, ocupação e demais critérios da análise de riscos.

A inspeção deve verificar a continuidade do sistema de captação, o estado aparente das conexões, a fixação dos componentes e possíveis interferências causadas por reformas, ampliações, equipamentos instalados na cobertura ou mudanças no uso do imóvel.

A avaliação também precisa considerar se a solução existente permanece coerente com o projeto e com as condições atuais da edificação.

Uma alteração estrutural pode modificar as áreas protegidas e exigir reavaliação técnica.

Descidas e continuidade elétrica

As descidas conduzem a corrente captada até o sistema de aterramento.

Para cumprir essa função, devem apresentar continuidade elétrica e estar integradas ao conjunto de proteção de maneira tecnicamente adequada.

A verificação profissional pode envolver análise do trajeto, conexões, pontos de inspeção, fixações, sinais de corrosão, danos mecânicos e possíveis descontinuidades.

Quando a integração com elementos da estrutura for tecnicamente aplicável, ela deve ser avaliada conforme o projeto e as condições reais da construção.

Não é seguro presumir que uma estrutura metálica, uma armadura ou qualquer elemento construtivo possa ser utilizado como parte do sistema sem confirmação técnica.

Também devem ser observadas intervenções posteriores, como pinturas, revestimentos, ampliações, instalações de climatização e outras alterações que possam afetar a continuidade ou a acessibilidade dos pontos de inspeção.

A inspeção visual é importante, mas não substitui os ensaios e registros necessários para avaliar o desempenho do sistema.

O resultado deve relacionar os achados de campo aos documentos disponíveis, indicando não conformidades, limitações da avaliação e orientações para eventual adequação.

Aterramento e interpretação das medições

O sistema de aterramento recebe a corrente conduzida pelas descidas e participa da dissipação de energia no solo.

Sua avaliação envolve a configuração existente, as conexões, a conservação dos componentes, a possibilidade de inspeção e a compatibilidade com os demais sistemas da instalação.

O objetivo não é buscar um número isolado, mas compreender se o conjunto atende aos critérios técnicos aplicáveis àquela edificação.

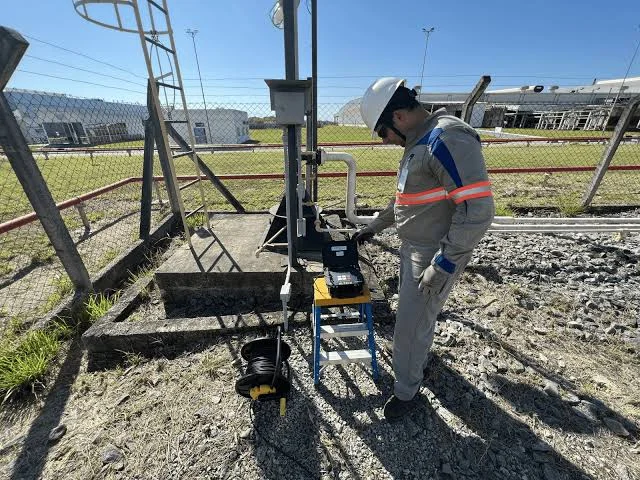

A medição da resistência ôhmica é um recurso relevante na inspeção, porém sua interpretação depende do método empregado, das condições do local, das características do solo, da configuração do aterramento e das referências adotadas no projeto.

Por isso, não se deve estabelecer um valor universal fora do contexto técnico.

Uma leitura precisa ser analisada por profissional habilitado e registrada juntamente com as condições do ensaio e demais evidências coletadas.

Também é necessário verificar conexões entre o aterramento do SPDA e outros sistemas da edificação, sempre conforme o projeto e os requisitos aplicáveis.

A existência de um eletrodo ou de uma medição favorável, isoladamente, não comprova a eficácia de todo o sistema de proteção contra descargas atmosféricas.

Equipotencialização e redução de diferenças de potencial

A equipotencialização busca reduzir diferenças de potencial perigosas entre partes metálicas, estruturas, massas, condutores e sistemas que possam assumir potenciais distintos durante uma descarga ou um surto.

Sua análise deve considerar a integração entre o SPDA, o aterramento e a instalação elétrica, além de outros elementos metálicos relevantes da edificação.

Esse ponto é essencial porque uma descarga atmosférica não afeta somente o caminho externo do para-raios.

Correntes e sobretensões podem alcançar instalações por diferentes percursos, inclusive por linhas de energia, telecomunicações, sinais e estruturas interligadas.

A avaliação deve identificar essas interfaces e verificar se existem medidas coerentes para limitar diferenças de potencial e reduzir riscos de centelhamentos perigosos.

A equipotencialização não deve ser executada por tentativa ou pela simples ligação de componentes sem análise.

A solução depende da configuração da instalação, do projeto, da ocupação e dos sistemas presentes no local.

Em edificações industriais, comerciais, institucionais e condominiais, essa visão integrada é especialmente importante devido à quantidade de equipamentos e interligações existentes.

Por que o para-raios externo não é suficiente para toda a análise

A proteção externa, formada pela captação, pelas descidas e pelo aterramento, é uma parte fundamental do SPDA, mas não representa todo o sistema de proteção.

Equipamentos de automação, controle, tecnologia da informação, segurança, acionamento e processos industriais podem sofrer efeitos de surtos conduzidos ou induzidos mesmo quando a estrutura externa parece visualmente preservada.

Por essa razão, a avaliação técnica deve considerar também as Medidas de Proteção contra Surtos, a equipotencialização e a aplicação de dispositivos de proteção contra surtos, conhecidos como DPS, conforme as características e os requisitos da instalação.

A análise deve observar a interação entre os sistemas, o percurso dos condutores, a coordenação das proteções e os pontos de entrada de linhas externas, sem presumir que uma solução única seja adequada para todas as edificações.

Essa abordagem evita um erro frequente: concluir que existe proteção suficiente apenas porque há um captor no telhado ou uma malha aparente.

A confiabilidade do SPDA depende da coerência entre projeto, instalação, continuidade, aterramento, medidas internas, inspeção e manutenção.

Inspeção técnica e registro dos achados

Uma inspeção minuciosa deve reunir observação de campo, análise documental e medições compatíveis com o escopo contratado.

Instrumentos calibrados contribuem para a confiabilidade dos dados, enquanto o registro organizado dos achados permite relacionar cada não conformidade ao componente ou à condição observada.

Fotografias técnicas, croquis, resultados de ensaios e recomendações podem integrar a documentação quando previstos no escopo profissional.

A qualidade do registro é relevante para manutenção, auditorias, regularização e futuras intervenções.

O documento deve distinguir o que foi efetivamente verificado, o que não pôde ser acessado e quais adequações dependem de projeto ou investigação complementar.

Assim, o laudo não se limita a declarar a existência de um sistema: ele subsidia decisões técnicas sobre conservação, correção e atualização.

A WV Elétrica e Serviços LTDA informa atuar com instrumentos calibrados, equipe habilitada em NR-10 e NR-35 e procedimentos LOTO rigorosos.

Esses elementos estão relacionados ao controle dos riscos envolvidos em inspeções e intervenções elétricas, mas não substituem a avaliação específica das condições de cada instalação nem dispensam a definição adequada do escopo técnico.

Segurança durante montagem, ensaios e intervenções

A montagem, os ensaios, as medições e as intervenções em um SPDA devem ser realizados por profissionais habilitados, com planejamento, controle de riscos e procedimentos compatíveis com o ambiente de trabalho.

O artigo não substitui projeto, análise de riscos, permissão de trabalho, bloqueio e etiquetagem, isolamento da área ou demais medidas de segurança aplicáveis.

Em instalações energizadas ou próximas de circuitos, coberturas, estruturas elevadas e áreas sujeitas a intempéries, a equipe deve avaliar as condições do local antes de iniciar qualquer atividade.

A atuação com procedimentos LOTO rigorosos e a observância das exigências aplicáveis da NR-10 e da NR-35 são aspectos importantes para reduzir riscos ocupacionais, mas a execução deve sempre seguir a documentação técnica e os procedimentos definidos para aquela situação.

Na prática, a etapa correta não é simplesmente instalar componentes, mas verificar se captação, descidas, aterramento, equipotencialização e proteção interna funcionam como partes de uma estratégia única.

A documentação do serviço, os registros de inspeção e a responsabilidade técnica ajudam a tornar essa avaliação rastreável e útil para a operação segura da edificação.

Mps, dps e proteção dos equipamentos contra surtos

A proteção contra descargas atmosféricas não termina na captação de um raio na parte superior da edificação.

O SPDA externo atua na interceptação e condução controlada da descarga até o sistema de aterramento, enquanto a proteção interna busca reduzir os efeitos elétricos que podem alcançar circuitos, equipamentos e pessoas por meio de surtos conduzidos ou induzidos.

Essa distinção é especialmente importante em fábricas, shoppings, galpões logísticos, condomínios, instituições comerciais e instalações de média e alta tensão.

Mesmo quando a edificação possui captores, descidas e aterramento aparentemente preservados, a instalação elétrica pode continuar exposta a diferenças de potencial e sobretensões transitórias capazes de afetar sistemas sensíveis.

O que são as Medidas de Proteção contra Surtos

As Medidas de Proteção contra Surtos, conhecidas pela sigla MPS, reúnem estratégias técnicas destinadas a limitar os efeitos de descargas atmosféricas e de seus campos eletromagnéticos sobre a instalação.

Elas devem ser avaliadas em conjunto com o SPDA externo, o sistema de aterramento, a equipotencialização e os dispositivos de proteção contra surtos.

A definição das MPS depende das características da edificação, da distribuição dos circuitos, da ocupação, dos equipamentos instalados e da necessidade de continuidade operacional.

Entre os aspectos normalmente analisados estão:

• roteamento e separação adequada de condutores de energia, dados, controle e sinal;
• redução de áreas de laço que possam favorecer a indução de tensões transitórias;
• interligação equipotencial das partes metálicas e dos sistemas aplicáveis;
• coordenação entre diferentes níveis de proteção;
• avaliação dos pontos de entrada de linhas externas na edificação;
• compatibilidade entre a proteção adotada e a sensibilidade dos equipamentos.

A equipotencialização tem papel relevante porque busca reduzir diferenças de potencial entre estruturas metálicas, massas, condutores e sistemas interligados.

Sem essa análise, uma descarga ou um surto pode encontrar caminhos não planejados, elevando o risco de danos em componentes elétricos e eletrônicos.

Função dos DPS na instalação elétrica

Os dispositivos de proteção contra surtos, ou DPS, são componentes destinados a limitar sobretensões transitórias e conduzir parte da energia do surto para um caminho de proteção adequado, conforme a aplicação definida em projeto.

Eles não substituem o SPDA externo, o aterramento, a equipotencialização ou as demais MPS.

A escolha, o posicionamento e a coordenação dos DPS precisam considerar a configuração da instalação e as características dos circuitos protegidos.

Uma avaliação profissional pode verificar, entre outros pontos, os quadros elétricos envolvidos, os circuitos de entrada e saída, a presença de linhas de comunicação, a interligação com estruturas externas e a compatibilidade entre dispositivos instalados em diferentes pontos.

A simples presença visual de um DPS não comprova que a proteção esteja adequada.

É necessário avaliar se o dispositivo é aplicável ao circuito, se está integrado ao sistema de proteção, se possui condições de conexão compatíveis e se a instalação passou por inspeção e manutenção.

Também é importante verificar possíveis sinais de atuação, deterioração, desconexão ou alteração da configuração original.

Impactos dos surtos em equipamentos e na continuidade operacional

Surtos podem afetar equipamentos de automação, sistemas de controle, computadores, fontes de alimentação, dispositivos de comunicação, sistemas de supervisão e outros componentes eletrônicos.

Em uma operação industrial ou comercial, uma falha localizada pode interromper processos, causar perda de dados, gerar paradas de sistemas de controle ou exigir intervenções corretivas.

Em instalações complexas, os efeitos podem se propagar por cabos de energia, comunicação, instrumentação e sinal.

Por isso, a análise não deve observar apenas o quadro elétrico principal ou os equipamentos de maior potência.

Sistemas de baixa tensão e circuitos de comando também podem exigir atenção, especialmente quando conectados a equipamentos instalados em áreas distintas ou expostas a diferentes potenciais.

Nenhuma medida deve ser apresentada como segurança de prevenção absoluta contra danos.

A proteção depende das características do sistema, das condições reais da instalação, da manutenção e da aplicação correta das medidas previstas.

O objetivo é reduzir riscos e estabelecer caminhos de proteção coerentes com o projeto e com a análise técnica da edificação.

Por que o diagnóstico deve ser integrado

Avaliar somente a existência de um captor ou de uma malha de aterramento pode produzir uma conclusão incompleta.

A eficiência da proteção depende da interação entre captação, descidas, aterramento, equipotencialização, MPS e DPS, além da forma como os circuitos e equipamentos estão distribuídos.

Essa abordagem integrada permite identificar situações como:

• SPDA externo sem correspondência adequada com a instalação interna;
• alterações de layout ou ampliações que modificaram os caminhos dos circuitos;
• equipamentos sensíveis conectados a linhas que atravessam diferentes zonas da edificação;
• ausência de equipotencialização em partes metálicas relevantes;
• DPS instalados sem avaliação global da coordenação e do sistema de aterramento;
• diferenças entre a documentação existente e as condições encontradas em campo.

A inspeção deve ser acompanhada de registros técnicos, análise das condições observadas e, quando aplicável, medições e recomendações de adequação.

Instrumentos calibrados e procedimentos de segurança contribuem para a confiabilidade do diagnóstico, mas os resultados precisam ser interpretados por profissional habilitado, considerando o projeto, a ocupação e a infraestrutura existente.

Como a WV Elétrica aborda a proteção contra surtos

No serviço de Laudo e Projeto de SPDA, a WV Elétrica e Serviços LTDA considera a avaliação do SPDA externo, das Medidas de Proteção contra Surtos, da equipotencialização e dos DPS conforme os requisitos técnicos aplicáveis.

Essa visão é coerente com a atuação da empresa em engenharia elétrica, projetos e manutenções para indústrias, condomínios, instituições comerciais e instalações de média e alta tensão.

A empresa informa utilizar instrumentos calibrados, equipe habilitada em NR-10 e NR-35 e procedimentos LOTO rigorosos.

O escopo também contempla inspeção minuciosa da malha de captação, das descidas e do aterramento, incluindo medição da resistência ôhmica quando aplicável ao serviço.

A documentação técnica e a emissão de ART devem observar as exigências aplicáveis do CREA-SP.

Para aprofundar a avaliação da instalação, consulte também o conteúdo sobre manutenção de cabines primárias, qualidade de energia ou proteção de instalações elétricas.

A definição do escopo depende das condições específicas da edificação, dos sistemas existentes e da análise realizada por profissional habilitado.

Inspeção, laudo, manutenção e adequação do sistema existente

A inspeção de um Sistema de Proteção contra Descargas Atmosféricas não deve se limitar à confirmação visual da existência de um captor ou de uma malha.

O objetivo é verificar se os elementos do SPDA permanecem coerentes com as características atuais da edificação, com sua ocupação e com a infraestrutura elétrica instalada.

Em fábricas, shoppings, galpões logísticos, condomínios e instituições comerciais, essa análise pode apoiar decisões de manutenção, adequação, auditoria e regularização, inclusive processos relacionados à renovação do AVCB.

O que deve ser observado na inspeção visual

Uma inspeção técnica normalmente começa pelo levantamento das condições aparentes e pelo confronto dessas informações com os documentos disponíveis da instalação.

Entre os pontos que podem ser avaliados estão:

• estado do sistema de captação e de seus componentes aparentes;
• continuidade e integridade das descidas, conexões e pontos de interligação;
• sinais de corrosão, danos mecânicos, desprendimento, aquecimento ou deterioração;
• condições aparentes do sistema de aterramento e de suas conexões acessíveis;
• existência e estado de equipotencializações entre partes metálicas e sistemas relevantes;
• alterações construtivas que possam ter interferido no trajeto ou na continuidade do SPDA;
• compatibilidade aparente entre a configuração atual da edificação e os registros de projeto;
• indícios de intervenções elétricas posteriores sem atualização da documentação técnica.

Esse checklist é uma referência editorial para compreender o escopo de uma avaliação.

Ele não substitui vistoria em campo, ensaios, análise de riscos ou a atuação de profissional habilitado.

A inspeção visual pode indicar anomalias, mas a conclusão sobre a condição do sistema depende da interpretação técnica do conjunto de evidências.

Medições e interpretação da resistência ôhmica

As medições fazem parte da avaliação do desempenho do sistema de aterramento, quando aplicáveis ao escopo contratado e às condições encontradas.

A resistência ôhmica é um dos dados que podem ser registrados, mas seu resultado não deve ser interpretado isoladamente nem comparado a um valor universal sem considerar o projeto, a configuração do aterramento, as características do solo, a edificação e os requisitos técnicos aplicáveis.

Uma medição confiável exige instrumento adequado, procedimento compatível com o ensaio e registro das condições em que o resultado foi obtido.

Também é necessário avaliar a continuidade dos condutores, a qualidade das conexões, a integração com a equipotencialização e eventuais interferências da instalação elétrica.

Por isso, um número isolado não comprova, por si só, a eficácia integral do SPDA.

O registro técnico deve relacionar os achados de campo, as medições realizadas, os documentos analisados e as recomendações de correção ou adequação.

O uso de instrumentos calibrados contribui para a confiabilidade do processo, mas não elimina a necessidade de julgamento profissional e de rastreabilidade das informações.

Laudo, projeto, inspeção e manutenção: funções diferentes

Embora estejam relacionados, laudo, projeto, inspeção, manutenção e adequação não são sinônimos:

• Inspeção: consiste na verificação técnica das condições encontradas na edificação e no sistema existente, podendo incluir observações visuais, medições e análise documental.
• Laudo: organiza as conclusões técnicas da avaliação, registra as condições identificadas e apresenta orientações compatíveis com o escopo realizado e com a responsabilidade profissional assumida.
• Projeto: define tecnicamente a solução de SPDA e suas interfaces, considerando as características da edificação, a análise de riscos e as medidas de proteção aplicáveis.
• Manutenção preventiva: busca acompanhar o estado do sistema e identificar sinais de deterioração ou alterações antes que se convertam em falhas relevantes.
• Manutenção corretiva: trata anomalias identificadas, com intervenções definidas a partir de diagnóstico e critérios técnicos.
• Adequação: envolve a atualização ou correção de um sistema que deixou de acompanhar as condições da edificação, as exigências aplicáveis ou as necessidades de proteção identificadas.

Um laudo pode subsidiar auditorias, processos de regularização e decisões de manutenção, mas não substitui automaticamente um projeto.

Da mesma forma, a existência de um projeto anterior não comprova que o sistema permaneça íntegro após anos de exposição, reformas ou alterações na instalação.

Quando a montagem de para-raios precisa ser reavaliada

A montagem de para-raios deve ser reavaliada quando a edificação passa por reformas, ampliações, mudanças de uso ou alterações relevantes na infraestrutura elétrica.

A construção de novos pavimentos, a instalação de equipamentos metálicos, a mudança de rotas de cabos, a expansão de sistemas de automação e modificações no aterramento podem alterar as condições consideradas anteriormente.

Também merece atenção a ocorrência de danos aparentes, corrosão, intervenções sem registro, falhas recorrentes em equipamentos, mudanças na ocupação ou necessidade de documentação para auditorias e regularização.

Nesses casos, a avaliação deve verificar não apenas os componentes externos, mas também a relação entre captação, descidas, aterramento, equipotencialização e proteção contra surtos.

Sistemas obsoletos não devem ser corrigidos com uma solução universal escolhida apenas pela aparência ou pela substituição de um componente isolado.

O caminho tecnicamente adequado é levantar as condições existentes, registrar as não conformidades, revisar os documentos disponíveis e definir as adequações necessárias com profissional habilitado.

Aplicações em instalações industriais e comerciais

Em fábricas e instalações de média e alta tensão, uma falha no diagnóstico pode afetar sistemas elétricos, automação, controle e continuidade operacional.

Em shoppings, galpões logísticos, condomínios e instituições comerciais, a análise também precisa considerar a circulação de pessoas, a ocupação dos espaços, as áreas técnicas e as mudanças realizadas ao longo do tempo.

Para organizações que precisam apoiar a renovação do AVCB ou demonstrar conformidade em auditorias, o laudo deve apresentar informações técnicas coerentes com o escopo efetivamente executado.

A documentação pode servir como subsídio para identificar falhas, orientar correções e organizar a gestão de riscos, sem representar uma aprovação automática de processos que dependem de outros requisitos e órgãos competentes.

No serviço informado pela WV Elétrica e Serviços LTDA, o Laudo e Projeto de SPDA contempla inspeção minuciosa da malha de captação, das descidas e do aterramento, incluindo medição da resistência ôhmica.

A empresa informa atuação em engenharia elétrica, atendimento nacional, sede em São Paulo e experiência com indústrias, condomínios, instituições comerciais e instalações de média e alta tensão.

Também informa equipe habilitada em NR-10 e NR-35, uso de instrumentos calibrados, procedimentos LOTO e emissão de ART conforme as exigências do CREA-SP.

O contexto do serviço informa que os documentos são válidos por um ano.

A aplicação dessa documentação deve ser analisada conforme o escopo contratado, as condições da edificação e as exigências pertinentes ao processo de regularização.

O laudo deve registrar as condições encontradas, as orientações técnicas e a responsabilidade profissional correspondente, sem extrapolar o que foi efetivamente avaliado.

Para aprofundar o tema, consulte a página de laudo de SPDA e adequação de instalações.

A definição do escopo deve considerar as características da edificação, os documentos existentes, as medições necessárias e as condições específicas encontradas em campo.

Perguntas frequentes

Como escolher uma empresa de SPDA e perguntas frequentes

A escolha de uma empresa de SPDA deve considerar mais do que a capacidade de instalar captores, condutores ou componentes de aterramento.

Em edificações industriais, comerciais, institucionais e condominiais, a proteção contra descargas atmosféricas precisa ser avaliada de forma integrada, considerando o projeto, as características construtivas, a ocupação, a instalação elétrica, a continuidade operacional e os riscos associados.

Critérios para avaliar uma empresa de SPDA

Antes da contratação, verifique se a empresa demonstra experiência compatível com a complexidade da instalação e se consegue explicar claramente o escopo técnico do serviço.

Uma avaliação consistente deve considerar, conforme a situação da edificação:

• inspeção do sistema de captação, descidas, aterramento e equipotencialização;
• análise da integração entre o SPDA externo e as Medidas de Proteção contra Surtos;
• avaliação da aplicação de Dispositivos de Proteção contra Surtos, conhecidos como DPS;
• verificação de alterações estruturais, ampliações, reformas e mudanças de uso da edificação;
• registro das condições encontradas e das eventuais não conformidades;
• definição dos documentos técnicos que serão entregues;
• indicação do profissional legalmente habilitado e da responsabilidade técnica aplicável;
• adoção de metodologia de segurança compatível com os riscos do trabalho.

Também é relevante confirmar se são utilizados instrumentos calibrados e se a equipe possui habilitação e treinamento compatíveis com as atividades previstas.

Em intervenções que envolvam trabalho em altura, instalações elétricas ou áreas de risco, devem existir controles apropriados, incluindo procedimentos de segurança e, quando aplicável, bloqueio e etiquetagem conforme a metodologia LOTO.

A documentação não deve ser tratada como mera formalidade.

Projeto, registros de inspeção, resultados de medições, orientações de adequação e ART, quando aplicável, contribuem para a rastreabilidade das decisões técnicas e podem apoiar auditorias, processos de regularização e renovação do AVCB.

A documentação, contudo, deve refletir o que foi efetivamente avaliado em campo e não substitui a análise do desempenho e das condições reais do sistema.

Perguntas importantes antes da contratação

Uma conversa técnica inicial ajuda a evitar escopos incompletos.

Entre as perguntas que podem ser feitas estão:

1. Quais partes do SPDA serão inspecionadas?
2. A avaliação incluirá captação, descidas, aterramento, equipotencialização, MPS e DPS?
3. Serão realizadas medições? Como os resultados serão interpretados em conjunto com o projeto e as características da edificação?
4. Quais documentos técnicos serão entregues ao final do serviço?
5. Como serão registradas as não conformidades e as recomendações de adequação?
6. O serviço contempla laudo, projeto, inspeção, manutenção ou uma combinação dessas atividades?
7. Qual responsabilidade técnica será assumida e qual ART será emitida quando aplicável?
8. Como serão controlados os riscos durante inspeções, ensaios e intervenções?

Essas perguntas ajudam a diferenciar uma análise técnica completa de uma verificação limitada à existência visual de um para-raios.

O escopo adequado depende do tipo de instalação, do estado do sistema existente, das características da edificação e dos requisitos normativos aplicáveis.

Para que serve um laudo de SPDA?

O laudo de SPDA subsidia a avaliação técnica das condições do sistema de proteção contra descargas atmosféricas.

Conforme o escopo contratado, pode registrar achados da inspeção, condições da malha de captação, descidas e aterramento, resultados de medições, não conformidades e orientações para correção ou adequação.

Esse documento pode apoiar auditorias, processos de regularização, renovação do AVCB e decisões de manutenção.

Seu valor está na correspondência entre o que foi verificado, os registros apresentados e a responsabilidade profissional envolvida.

Um laudo não deve ser interpretado como declaração genérica de segurança absoluta nem como substituto automático de um projeto ou de intervenções necessárias.

A montagem de para-raios externo é suficiente?

Não necessariamente.

A montagem de para-raios externo é apenas uma parte possível da estratégia de proteção.

A análise pode precisar considerar MPS, equipotencialização, DPS, aterramento, caminhos de cabos, sistemas metálicos e a interação com a instalação elétrica, de acordo com o projeto e as normas aplicáveis.

Uma edificação pode apresentar um captor ou uma malha visível e ainda assim exigir investigação de surtos conduzidos ou induzidos, diferenças de potencial, descontinuidades, conexões inadequadas ou alterações realizadas ao longo do tempo.

Por isso, a avaliação deve observar o conjunto do sistema, e não apenas a presença física de componentes externos.

Quais instalações podem se beneficiar de uma avaliação de SPDA?

A avaliação pode ser relevante para indústrias, condomínios, shoppings, galpões logísticos, instituições comerciais, fábricas, edificações institucionais, subestações, instalações de média e alta tensão e outros locais com infraestrutura elétrica complexa.

A necessidade e o escopo da avaliação variam conforme a ocupação, a estrutura, os equipamentos instalados, a continuidade operacional desejada, as alterações realizadas e os requisitos aplicáveis.

Grandes consumidores de energia e empresas que dependem de automação, controle ou processos contínuos devem considerar também os possíveis efeitos de surtos sobre equipamentos e sistemas internos.

A inspeção substitui o projeto?

Não.

Inspeção, laudo e projeto possuem funções distintas.

A inspeção verifica condições observáveis e pode incluir medições e registros técnicos.

O laudo organiza e documenta as conclusões dentro do escopo definido.

O projeto estabelece ou orienta a solução técnica para uma edificação, uma ampliação, uma adequação ou uma instalação nova.

Em determinadas situações, uma inspeção pode indicar a necessidade de projeto, atualização documental, manutenção preventiva, manutenção corretiva ou adequação do sistema.

Em outras, o projeto existente pode precisar ser confrontado com as condições encontradas em campo.

A definição depende da situação concreta e deve ser feita por profissional habilitado.

O que fazer quando o sistema está obsoleto?

Quando há sinais de obsolescência, alterações sem registro, deterioração, dúvidas sobre a continuidade elétrica ou incompatibilidade entre o sistema instalado e a configuração atual da edificação, o primeiro passo é solicitar um diagnóstico técnico.

A avaliação deve registrar as não conformidades, analisar os riscos e indicar quais documentos, medições ou adequações são necessários.

Não existe uma solução universal para todos os sistemas obsoletos.

A correção pode depender do projeto, da estrutura, da instalação elétrica, do aterramento, dos equipamentos protegidos e das mudanças realizadas no imóvel.

Montagem, ensaios e intervenções devem ser conduzidos por profissionais habilitados, com controle de riscos e sem utilização deste conteúdo como roteiro de execução.

Como a WV Elétrica pode contribuir

A WV Elétrica e Serviços LTDA atua em engenharia elétrica há 8 anos, com sede em São Paulo e atendimento nacional.

Seu escopo informado inclui projetos, manutenções preventivas e corretivas e serviços relacionados a instalações de média e alta tensão, atendendo indústrias, condomínios, instituições comerciais e grandes consumidores de energia.

No serviço de Laudo e Projeto de SPDA, a empresa informa realizar inspeção minuciosa da malha de captação, descidas e aterramento, incluindo medição da resistência ôhmica, avaliação de MPS, equipotencialização e DPS conforme os requisitos técnicos aplicáveis.

Também informa o uso de instrumentos calibrados, equipe habilitada em NR-10 e NR-35, procedimentos LOTO e emissão de ART conforme as exigências do CREA-SP.

A WV Elétrica também informa parcerias com SPEM e CRE Engenharia.

Para definir o escopo adequado, a documentação necessária e as condições específicas da instalação, é recomendável solicitar uma avaliação técnica à empresa.

Como próximos conteúdos ou páginas relacionadas, podem ser consultados os serviços de engenharia elétrica, média e alta tensão, manutenção de cabines primárias, NR-10 e contato, utilizando as respectivas âncoras internas disponíveis no site.

A decisão mais segura é escolher uma empresa que una análise de campo, responsabilidade técnica, documentação rastreável e visão integrada do SPDA externo e da proteção interna.

Dessa forma, a avaliação não fica limitada à aparência dos componentes e passa a apoiar a gestão de riscos, a manutenção da instalação e os processos de conformidade.
