Projeto de entrada de energia enel: guia técnico para aprovação e segurança

O que é um projeto de entrada de energia enel e quando ele é necessário?

Um projeto de entrada de energia Enel é a documentação técnica utilizada para planejar como uma edificação será conectada ao sistema da concessionária, considerando as características da instalação, a carga prevista, a demanda, o padrão de fornecimento, os dispositivos de proteção, a medição e a infraestrutura necessária.

O objetivo é transformar as necessidades elétricas do empreendimento em desenhos, cálculos e especificações compatíveis com os requisitos técnicos aplicáveis.

Esse projeto não deve ser confundido com uma simples representação da chegada do cabo de energia.

Ele pode envolver a definição do ponto de ligação, o dimensionamento dos componentes da entrada, a organização da medição, o detalhamento do aterramento e a integração com uma cabine primária ou subestação, quando a configuração da instalação exigir esse tipo de solução.

A modalidade adequada depende da carga, da demanda, das características do imóvel e dos padrões vigentes da concessionária.

Entrada em baixa tensão, média tensão e subestação

A entrada de energia pode estar associada a uma alimentação em baixa tensão ou a uma instalação que receba energia em média tensão.

Em empreendimentos de maior porte, como indústrias, grandes estabelecimentos comerciais, condomínios e instituições, pode ser necessária uma infraestrutura com cabine primária ou subestação.

Essa definição não deve ser feita apenas com base no tamanho físico do imóvel: é preciso avaliar a carga instalada, a demanda provável, o perfil de consumo, a expansão prevista e as condições do fornecimento local.

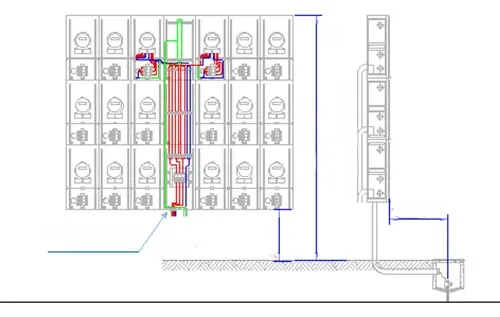

Em uma entrada em baixa tensão, o padrão de entrada normalmente concentra elementos relacionados à conexão, à proteção e à medição conforme a configuração aprovada para o imóvel.

Em instalações de média tensão, o escopo tende a ser mais abrangente e pode incluir cabine primária, transformador, equipamentos de manobra e proteção, malha de aterramento, acessos técnicos e requisitos específicos de segurança.

Cada componente precisa ser compatibilizado com os demais e com a infraestrutura física disponível.

Por isso, não é adequado aplicar um modelo único a todos os projetos.

A análise deve considerar os padrões técnicos atualizados da Enel aplicáveis ao local e ao tipo de atendimento, além das normas técnicas brasileiras pertinentes, das condições de segurança e das responsabilidades definidas no escopo contratado.

Quando o projeto é necessário?

O projeto de entrada de energia costuma ser necessário quando uma nova instalação será conectada à rede, quando a demanda do imóvel será ampliada ou quando a entrada existente precisará ser reformada, transferida ou adequada.

Também pode ser requerido em situações que envolvam mudança no padrão de fornecimento, implantação de cabine primária, expansão de uma planta industrial ou reorganização da medição e da proteção.

Em termos práticos, a elaboração deve ser considerada especialmente nos seguintes cenários:

• construção de indústrias, empresas, estabelecimentos comerciais e instituições;
• implantação de novos loteamentos e condomínios corporativos ou residenciais;
• ampliação de plantas industriais e instalações de grandes consumidores de energia;
• construção ou reforma de entradas de energia existentes;
• implantação, alteração ou adequação de cabine primária e subestação;
• aumento significativo da carga instalada ou da demanda prevista;
• necessidade de compatibilizar a entrada elétrica com uma nova edificação ou infraestrutura física.

um projeto de entrada de energia deve ser elaborado quando uma construção nova, ampliação, reforma ou alteração de fornecimento exigir a definição técnica da conexão com a concessionária.

A necessidade exata depende da carga, da demanda, do padrão de atendimento, do nível de tensão, da infraestrutura existente e das exigências vigentes para o imóvel.

Mesmo quando o empreendimento já possui uma entrada elétrica, a documentação pode precisar ser revisada se houver alteração de uso, aumento de equipamentos, expansão da área construída ou mudança na configuração da instalação.

Iniciar uma obra sem verificar essa necessidade pode gerar incompatibilidades entre o projeto elétrico, a obra civil e os requisitos de fornecimento.

O que deve ser avaliado no levantamento inicial

Antes dos cálculos e desenhos, é importante reunir informações confiáveis sobre a instalação.

O levantamento inicial permite entender o que será construído, reformado ou ampliado e evita que o projeto seja baseado em premissas que não correspondem às condições reais do local.

Entre os dados normalmente analisados estão as características da edificação, a finalidade de cada área, os equipamentos previstos, a carga instalada, a demanda estimada e a possibilidade de crescimento futuro.

Também devem ser observados o ponto de ligação, os acessos para atendimento e manutenção, a posição da medição, os espaços destinados à cabine ou subestação e a infraestrutura elétrica já existente.

Quando aplicável, o trabalho pode incluir levantamento de campo, topografia e estudos planialtimétricos.

Esses recursos ajudam a avaliar cotas, desníveis, interferências, caminhos para eletrodutos ou cabos, condições de acesso e relação entre a entrada de energia e as estruturas existentes.

Em terrenos complexos, loteamentos e empreendimentos em expansão, essa verificação pode ser relevante para definir uma solução tecnicamente executável.

A carga instalada representa a soma das potências dos equipamentos e sistemas que poderão estar conectados.

Já a demanda considera o comportamento provável de utilização dessas cargas e a simultaneidade entre elas.

A distinção é importante porque o dimensionamento da entrada, dos condutores, da proteção, da medição e de eventuais transformadores não deve depender somente da soma nominal dos equipamentos.

Também é necessário verificar quais cargas podem afetar a qualidade de energia ou exigir atenção especial, como motores, sistemas de grande potência, equipamentos de processo e cargas com funcionamento contínuo.

Em indústrias, essa avaliação pode se relacionar ao planejamento de qualidade de energia, eficiência no consumo e continuidade operacional.

Relação entre proteção, medição e aterramento

O padrão de fornecimento precisa ser definido em conjunto com os requisitos de proteção e medição.

A proteção deve ser compatível com os níveis de curto-circuito, a capacidade dos equipamentos, a seletividade desejada e as condições de operação previstas no projeto.

A medição, por sua vez, precisa ser posicionada e especificada de modo coerente com o padrão aplicável e com as condições de acesso e inspeção.

O aterramento é outro elemento essencial.

A malha de aterramento, os condutores, as conexões e a integração com os equipamentos devem ser tratados de forma coordenada com a entrada, a cabine primária ou a subestação, quando houver.

O tema envolve segurança das pessoas, proteção dos equipamentos e funcionamento adequado dos dispositivos elétricos.

Ele também deve ser analisado em conjunto com sistemas relacionados, como o SPDA, sem presumir que aterramento e proteção contra descargas atmosféricas sejam exatamente o mesmo sistema ou tenham o mesmo objetivo.

A documentação técnica pode incluir diagramas unifilares e trifilares, plantas, cortes esquemáticos, memorial descritivo e, quando previsto no escopo, layout físico em 3D da cabine primária ou da subestação.

A coerência entre esses documentos é fundamental: os componentes representados nos diagramas devem corresponder às plantas, aos cálculos, às especificações e à solução que será executada.

Por que o apoio especializado é importante

A aprovação ou a análise pela concessionária depende da documentação apresentada e da aderência aos requisitos aplicáveis.

Um projeto pode retornar para correção quando apresenta divergência entre carga e diagramas, informações incompletas, incompatibilidade entre desenho e infraestrutura, dimensionamento inadequado ou ausência de documentos exigidos.

Por isso, a conferência deve ocorrer antes da protocolização, sem tratar qualquer aprovação como automática ou mantida.

A WV Elétrica e Serviços Ltda. atua em engenharia elétrica desde 2018, desenvolvendo projetos, instalações, manutenções, laudos técnicos e adequações às normas NR-10 e NBRs.

No contexto de entradas de energia, sua abordagem pode envolver levantamento de campo, detalhamento em CAD, análise da infraestrutura, cálculos, documentação técnica e suporte à protocolização conforme o serviço contratado.

A empresa informa como diferenciais o uso de instrumentos calibrados conforme a RBC, profissionais habilitados nas normas NR-10 e NR-35, procedimentos LOTO e emissão de ART via CREA-SP, de acordo com a responsabilidade técnica correspondente.

Também mantém parcerias estratégicas informadas com a SPEM e a CRE Engenharia.

Esses elementos devem ser compreendidos como parte de uma abordagem de rigor normativo, segurança operacional e transparência na definição do escopo.

Para aprofundar a análise, é recomendável consultar os conteúdos internos relacionados a projetos elétricos, subestações, aterramento e infraestrutura elétrica para indústrias e estabelecimentos comerciais.

Dependendo da instalação, também podem ser relevantes materiais sobre SPDA, NR-10, termografia, manutenção elétrica, laudos técnicos e qualidade de energia.

A avaliação final deve considerar as condições específicas do imóvel, os documentos disponíveis e os padrões atualizados da concessionária.

Etapas técnicas, documentos e critérios de aprovação do projeto

A elaboração de um projeto de entrada de energia Enel deve partir dos padrões técnicos vigentes da concessionária e das características reais da instalação.

O objetivo é transformar as necessidades de consumo, as condições do terreno e os requisitos de segurança em uma documentação coerente, verificável e compatível com a futura execução.

Esse trabalho não se limita ao desenho de uma entrada elétrica.

Ele integra levantamento de campo, definição do ponto de ligação, dimensionamento de carga e demanda, escolha do padrão de fornecimento, especificação de proteção e medição, aterramento, representação gráfica, memorial descritivo e documentação de responsabilidade técnica.

A aprovação depende da consistência entre essas informações e das exigências aplicáveis ao local e à modalidade de fornecimento.

1. Levantamento de campo, topografia e análise da infraestrutura

A primeira etapa consiste em compreender a instalação antes de definir soluções.

O levantamento pode incluir as características da edificação, o uso previsto, a expansão planejada, os equipamentos elétricos, os acessos para execução e manutenção, as interferências físicas e a infraestrutura já existente.

Quando aplicável, a topografia e os estudos planialtimétricos ajudam a avaliar o ponto ideal de ligação, os desníveis do terreno, os caminhos de eletrodutos, cabos e linhas, além da posição de uma cabine primária ou subestação.

Também é necessário observar afastamentos, acessibilidade, áreas técnicas, circulação de veículos e condições que possam interferir na construção ou na operação da entrada de energia.

Essa análise reduz o risco de desenvolver um projeto teoricamente adequado, mas incompatível com a obra.

Em uma indústria, por exemplo, ampliações futuras, motores, cargas de processo e equipamentos de qualidade de energia podem alterar a demanda prevista.

Em condomínios, loteamentos e estabelecimentos comerciais, a ocupação das unidades, as áreas comuns e os sistemas de segurança também precisam ser considerados.

2. Dimensionamento de carga e definição do padrão de fornecimento

Com os dados de campo organizados, são levantadas as cargas instaladas e estimada a demanda necessária para o funcionamento da instalação.

O dimensionamento deve considerar os equipamentos existentes e previstos, os regimes de operação, a simultaneidade de uso e as possibilidades de expansão informadas pelo contratante.

A partir dessa avaliação, define-se o padrão de fornecimento mais adequado às características elétricas e operacionais do empreendimento.

A solução pode envolver alimentação em baixa tensão ou uma instalação associada à média tensão, cabine primária ou subestação, conforme os requisitos da concessionária e a demanda da unidade consumidora.

Não é adequado presumir uma modalidade única sem analisar o caso concreto.

Também são definidos os requisitos de proteção e medição.

Essa parte deve considerar a coordenação entre dispositivos, a segurança de pessoas e equipamentos, a seletividade quando aplicável e a compatibilidade com o sistema de fornecimento.

Informações incompletas ou cálculos desalinhados com os equipamentos efetivamente previstos podem gerar solicitações de correção e retrabalho.

3. Diagramas e representação dos componentes elétricos

O projeto deve apresentar uma representação clara da entrada de energia e dos seus principais componentes.

O diagrama unifilar resume a configuração elétrica de maneira funcional, enquanto o diagrama trifilar detalha as fases, conexões e elementos relevantes do sistema quando esse nível de representação estiver previsto no escopo.

Esses documentos precisam ser coerentes com o dimensionamento, com a especificação dos dispositivos de proteção, com a medição, com o aterramento e com o layout físico.

Uma divergência entre o diagrama e a planta pode dificultar a análise da concessionária e criar problemas durante a montagem, os testes ou a manutenção.

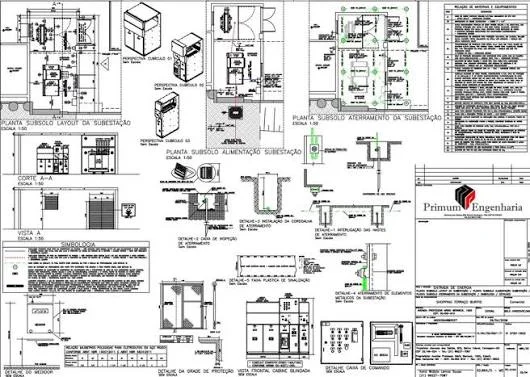

A documentação gráfica também pode incluir plantas, cortes esquemáticos e detalhes construtivos desenvolvidos em CAD.

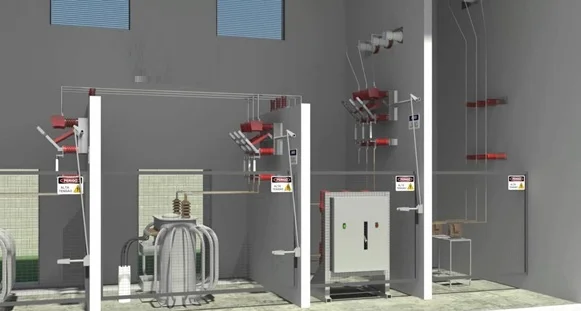

Em instalações com cabine primária ou subestação, o layout físico em 3D pode contribuir para visualizar a disposição dos equipamentos, os acessos, as áreas de circulação e as condições de operação e manutenção.

A necessidade e o nível de detalhamento devem ser definidos conforme o escopo e as exigências aplicáveis.

4. Memorial descritivo, aterramento e compatibilização

O memorial descritivo organiza as premissas e os critérios utilizados no projeto.

Ele pode explicar a finalidade da instalação, as características do fornecimento, os materiais e componentes previstos, os critérios de proteção, a medição, a execução e as referências normativas consideradas.

O cálculo e o detalhamento da malha de aterramento são partes essenciais desse conjunto.

A solução deve ser compatibilizada com a entrada de energia, a cabine primária ou subestação, os equipamentos e as condições do solo avaliadas no projeto.

O aterramento não deve ser tratado como item isolado, pois sua efetividade depende da integração com a infraestrutura elétrica e com as medidas de proteção contra choques e sobretensões aplicáveis.

A compatibilização deve abranger também a infraestrutura civil e eletromecânica.

Antes da execução, é importante conferir se plantas, cortes, diagramas, memorial, acessos, bases, passagens e áreas técnicas representam a mesma solução.

Essa conferência é especialmente relevante em reformas, ampliações industriais e obras em que a infraestrutura existente apresenta limitações.

5. Responsabilidade técnica e protocolização

A documentação de responsabilidade técnica deve corresponder ao serviço efetivamente contratado e à atividade realizada.

Quando aplicável, pode incluir a emissão de ART via CREA-SP pelo responsável técnico habilitado.

A ART formaliza a responsabilidade profissional relacionada ao trabalho descrito, mas não substitui a necessidade de cálculos, desenhos, memoriais e demais documentos exigidos.

Após a revisão interna, o projeto pode ser protocolizado no portal de engenharia da concessionária, conforme o procedimento aplicável.

O envio deve observar os formatos, formulários, documentos complementares e padrões técnicos vigentes no momento da apresentação.

Como esses requisitos podem ser atualizados, a conferência da documentação oficial da concessionária é indispensável.

Uma análise técnica pode resultar em pedido de esclarecimento, correção, complementação ou reapresentação.

Por isso, o projeto deve ser revisado antes do protocolo e também após eventual manifestação da concessionária.

A compatibilização adequada reduz a probabilidade de inconsistências, mas não permite prometer aprovação, prazo ou resultado, pois a decisão depende da análise do órgão responsável e das condições específicas da instalação.

Critérios práticos para revisar o projeto antes do envio

• Confirmar os dados da unidade consumidora, do empreendimento e do ponto de ligação.
• Verificar se a carga instalada e a demanda correspondem ao uso atual e às expansões informadas.
• Conferir a escolha do padrão de fornecimento e sua compatibilidade com a infraestrutura prevista.
• Comparar diagramas unifilar e trifilar com plantas, cortes, memorial e lista de componentes.
• Revisar os requisitos de proteção e medição conforme os padrões técnicos aplicáveis.
• Conferir o cálculo, o desenho e a integração da malha de aterramento.
• Avaliar acessos, áreas técnicas, interferências, topografia e condições da obra quando aplicável.
• Confirmar a presença da documentação de responsabilidade técnica correspondente.
• Verificar formulários, arquivos e exigências atualizadas do portal de engenharia da concessionária.

A WV Elétrica e Serviços Ltda. atua em engenharia elétrica desde 2018, com projetos, instalações, manutenções, laudos técnicos e adequações às normas NR-10 e NBRs.

Na elaboração desse tipo de documentação, a empresa informa como diferenciais o rigor normativo, profissionais habilitados nas normas NR-10 e NR-35, procedimentos LOTO, instrumentos calibrados conforme a RBC, emissão de ART via CREA-SP quando aplicável e parcerias estratégicas com SPEM e CRE Engenharia.

A abrangência e o escopo devem ser avaliados de acordo com as características de cada instalação.

Para aprofundar a análise, é pertinente relacionar esta etapa a conteúdos internos sobre NR-10, NR-35, procedimentos LOTO, aterramento, SPDA, qualidade de energia, termografia e laudos técnicos.

Também podem ser conectadas páginas sobre projetos elétricos, subestações e projetos de média e alta tensão.

O próximo passo é reunir os dados disponíveis da instalação e solicitar uma avaliação técnica individualizada do escopo, da documentação necessária e das exigências aplicáveis junto à concessionária.

Perguntas frequentes

Um projeto de entrada de energia para a Enel exige mais do que o preenchimento de formulários ou a produção isolada de desenhos.

A documentação precisa representar as condições reais da instalação, estar compatível com a infraestrutura prevista e atender aos padrões técnicos vigentes da concessionária e às normas aplicáveis.

Uma revisão técnica antes da protocolização ajuda a identificar inconsistências e reduz o risco de retrabalho durante a análise.

Checklist de conferência antes da protocolização

Antes de encaminhar um projeto de entrada de energia Enel, é recomendável conferir, conforme o escopo e as características da instalação:

• dados cadastrais e localização da unidade consumidora;
• finalidade da edificação e previsão de expansão;
• levantamento das cargas instaladas e estimativa de demanda;
• definição do padrão de fornecimento adequado ao atendimento previsto;
• ponto de ligação e condições de acesso para implantação e manutenção;
• diagramas unifilar e trifilar coerentes com os equipamentos representados;
• especificação e coordenação dos dispositivos de proteção;
• critérios de medição exigidos para a modalidade de fornecimento;
• cálculo e detalhamento da malha de aterramento;
• plantas, cortes, detalhes em CAD e, quando aplicável, layout físico em 3D da cabine primária ou subestação;
• memorial descritivo compatível com desenhos, cálculos e materiais previstos;
• compatibilidade com a obra civil, os acessos, a infraestrutura existente e a futura expansão;
• ART correspondente à responsabilidade técnica, quando prevista no serviço contratado;
• conferência das exigências atualizadas da concessionária antes do protocolo.

Esse checklist não substitui a análise de um profissional habilitado.

Ele funciona como uma etapa de controle para verificar se as informações de campo, os cálculos e a representação gráfica formam um conjunto consistente.

Por que a compatibilização com a obra é indispensável

Iniciar uma obra sem compatibilizar o projeto elétrico com a infraestrutura física pode gerar conflitos entre a entrada de energia, a subestação, os acessos, os equipamentos e os elementos construtivos.

Um ponto de ligação definido sem considerar topografia, interferências ou condições de acesso pode exigir revisão do arranjo físico.

Da mesma forma, uma cabine primária representada no projeto, mas não contemplada adequadamente na implantação, pode dificultar a execução, a inspeção e a manutenção.

Também existem riscos quando a demanda projetada não corresponde ao perfil de operação da indústria, do condomínio, do loteamento ou do estabelecimento comercial.

Subdimensionamentos, informações divergentes entre memorial e diagramas, ausência de detalhes de aterramento e incompatibilidades entre proteção e medição são exemplos de situações que podem motivar pedidos de correção, complementação ou reapresentação da documentação.

O levantamento de campo, a análise da infraestrutura existente e os estudos planialtimétricos, quando aplicáveis, ajudam a aproximar o projeto das condições reais.

Essa abordagem é especialmente relevante em ampliações industriais, reformas de entradas existentes e instalações de média tensão, nas quais a conexão entre engenharia elétrica, obra civil e operação precisa ser examinada desde o início.

Perguntas frequentes

Quais informações são necessárias para iniciar um projeto de entrada de energia?

Normalmente, a análise inicial considera os dados da unidade, a finalidade e o uso da edificação, as cargas previstas, a demanda estimada, o estágio da obra, a infraestrutura existente e o ponto de ligação pretendido.

Também podem ser necessários documentos da instalação, plantas disponíveis, informações da concessionária e dados sobre futuras ampliações.

A lista definitiva depende do tipo de empreendimento, da modalidade de fornecimento e do escopo contratado.

Qual é a diferença entre projeto de entrada, projeto de subestação e projeto elétrico interno?

O projeto de entrada concentra-se na conexão da unidade ao sistema da concessionária, abrangendo elementos como padrão de fornecimento, proteção, medição, aterramento e representação da entrada.

O projeto de subestação detalha a estrutura de transformação, distribuição e proteção associada à cabine primária ou à subestação, quando essa solução fizer parte do atendimento.

Já o projeto elétrico interno trata da distribuição de energia dentro da propriedade, incluindo circuitos, quadros, cargas e demais componentes internos.

Os escopos podem se relacionar, mas não são necessariamente equivalentes.

O projeto precisa seguir normas da concessionária e normas técnicas brasileiras?

Sim.

A elaboração deve considerar os padrões técnicos vigentes da concessionária responsável pelo atendimento e as normas técnicas brasileiras aplicáveis ao tipo de instalação.

A avaliação também deve observar requisitos de segurança, responsabilidade técnica e condições reais de execução.

Como exigências podem variar conforme a modalidade de fornecimento e o local, a consulta à documentação atualizada da concessionária é uma etapa importante.

O que pode acontecer quando a documentação apresenta inconsistências?

A concessionária pode solicitar esclarecimentos, correções, complementações ou reapresentação do projeto.

Inconsistências também podem causar retrabalho entre projetistas e executores, dificultar a aquisição de componentes, afetar o planejamento da obra e exigir alterações em desenhos ou na infraestrutura já executada.

Por isso, os cálculos, diagramas, memoriais, plantas e detalhes construtivos devem ser revisados em conjunto, e não como documentos independentes.

O projeto pode incluir diagramas, memorial, aterramento e layout da cabine primária?

Pode, conforme a necessidade da instalação e o escopo definido para o serviço.

Entre as entregas possíveis estão os diagramas unifilar e trifilar da entrada, o memorial descritivo, o cálculo da malha de aterramento, as plantas e cortes esquemáticos em CAD e o layout físico em 3D da cabine primária ou subestação.

A composição final da documentação deve ser determinada a partir das características do empreendimento e das exigências aplicáveis.

A empresa pode apoiar a protocolização junto à concessionária?

A WV Elétrica informa que pode realizar a protocolização direta no portal de engenharia da concessionária, conforme o escopo contratado, além de apoiar a organização da documentação técnica.

Esse suporte não representa promessa de aprovação, prazo ou resultado específico, pois a análise depende dos requisitos vigentes, das características da instalação e da avaliação realizada pela concessionária.

Como escolher apoio técnico para esse tipo de projeto

A escolha deve considerar a capacidade de avaliar a instalação de forma integrada, produzir documentação coerente e registrar a responsabilidade técnica correspondente.

É pertinente verificar se o escopo contempla levantamento de campo, dimensionamento de carga e demanda, proteção, medição, aterramento, desenhos, memorial e suporte documental, quando necessário.

Também é relevante compreender os procedimentos de segurança empregados na atuação de campo.

A WV Elétrica atua em engenharia elétrica desde 2018 e informa contar com profissionais habilitados nas normas NR-10 e NR-35, procedimentos LOTO, instrumentos calibrados conforme a RBC e emissão de ART via CREA-SP, conforme o serviço e a responsabilidade técnica correspondentes.

A empresa também mantém parcerias informadas com SPEM e CRE Engenharia, ampliando sua capacidade técnica e operacional conforme a demanda.

Como prestadora de serviços de engenharia elétrica, a WV Elétrica direciona sua atuação para a segurança jurídica e operacional das instalações.

A análise pode envolver projetos de média e alta tensão, subestações, aterramento, SPDA, qualidade de energia, termografia, manutenção elétrica, laudos técnicos e adequações às normas.

A pertinência de cada serviço deve ser verificada de acordo com o diagnóstico e com o escopo necessário.

Para solicitar uma avaliação, reúna as informações disponíveis sobre a instalação, a demanda prevista, a infraestrutura existente, o estágio da obra e a documentação já produzida.

Consulte a WV Elétrica para analisar a necessidade técnica, delimitar o escopo e verificar quais documentos devem compor o projeto de entrada de energia.

Conteúdos internos sobre projetos de média e alta tensão, subestações, manutenção elétrica, adequação à NR-10, SPDA e qualidade de energia podem complementar essa avaliação.
