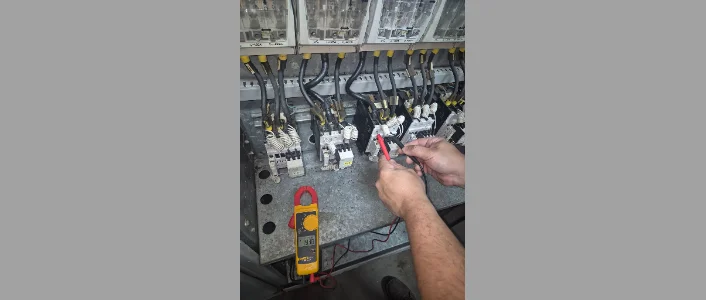

Montagem de banco de capacitores

O que é a montagem de banco de capacitores e quando ela é necessária?

A montagem de banco de capacitores é uma solução de engenharia utilizada para compensar parte da energia reativa consumida por determinadas instalações elétricas.

Porém, sua aplicação não deve ser definida apenas pela percepção de baixo desempenho ou pela busca genérica de eficiência: é necessário avaliar o perfil de carga, o fator de potência, a presença de harmônicas e as condições operacionais do sistema.

Em uma instalação industrial, comercial, condominial ou institucional, a decisão deve ser baseada em medições confiáveis e na análise das características dos equipamentos conectados.

O Estudo de Qualidade de Energia Elétrica pode ajudar a identificar a origem do consumo reativo e outros distúrbios antes da escolha entre um banco de capacitores, um filtro de linha ou outra medida corretiva.

Fator de potência e energia reativa

O fator de potência indica a relação entre a potência ativa, efetivamente utilizada pelos equipamentos, e a potência aparente solicitada da rede.

Quanto mais próximo do comportamento adequado para a instalação, melhor tende a ser o aproveitamento da infraestrutura elétrica.

Motores, transformadores, reatores e outras cargas indutivas podem demandar energia reativa para formar campos magnéticos necessários ao seu funcionamento.

A energia reativa não realiza trabalho útil diretamente, mas circula pelos condutores e equipamentos do sistema.

Quando seu consumo é elevado, pode aumentar a corrente elétrica, ocupar capacidade de transformadores e alimentadores e contribuir para perdas operacionais.

Em determinados contratos e condições de fornecimento, o excesso de reativo também pode estar associado a cobranças ou penalidades, conforme os critérios aplicáveis ao consumidor.

A correção do fator de potência por capacitores pode ser tecnicamente adequada em alguns casos, mas o dimensionamento deve considerar a variação da carga, os horários de operação, os níveis de tensão, as correntes e a eventual presença de harmônicas.

Instalar capacitores sem esse diagnóstico pode produzir uma correção insuficiente, excessiva ou incompatível com o comportamento elétrico da instalação.

Sinais de que a instalação pode exigir uma avaliação

Os sinais abaixo não substituem a medição, mas indicam situações em que uma análise especializada pode ser pertinente:

• registros de baixo fator de potência ou cobrança relacionada ao excesso de energia reativa;
• aumento de corrente sem crescimento proporcional da produção ou da carga instalada;
• aquecimento anormal em cabos, transformadores, painéis ou motores;
• oscilações de desempenho em motores e equipamentos de acionamento;
• desligamentos, alarmes ou falhas recorrentes em inversores de frequência;
• interferências ou instabilidades em CLPs, sistemas de automação e eletrônica sensível;
• necessidade frequente de investigar quedas de tensão, transientes ou distorções;
• expansão da instalação sem revisão do comportamento elétrico do sistema;
• mudanças relevantes no perfil de carga após a inclusão de máquinas, linhas de produção ou sistemas de climatização;
• suspeita de que a correção do fator de potência possa interagir com harmônicas ou causar ressonância.

Esses sintomas podem ter causas diferentes e não significam, por si só, que a montagem de banco de capacitores seja a solução correta.

A identificação da causa exige dados de campo e avaliação por profissional habilitado.

Como o estudo de qualidade de energia orienta a solução?

Antes de definir a montagem de banco de capacitores, a instalação de filtros de linha ou qualquer outra medida corretiva, é necessário compreender como a energia elétrica se comporta na instalação.

O estudo de qualidade de energia reúne medições e análises capazes de indicar se o problema está relacionado ao fator de potência, a distúrbios elétricos, ao perfil de demanda, à presença de harmônicas ou a uma combinação desses fatores.

Monitoramento elétrico e análise de demanda

O monitoramento elétrico acompanha variáveis como tensão, corrente, potência ativa, potência reativa, fator de potência, demanda e eventos transitórios.

A análise da curva de demanda ajuda a identificar períodos de maior solicitação do sistema, alterações no comportamento das cargas e condições que podem contribuir para perdas operacionais, aquecimento ou cobrança de energia reativa excedente.

Essa avaliação é especialmente relevante em instalações com motores, inversores de frequência, robótica, CLPs, sistemas de automação, datacenters, hospitais e outras cargas eletrônicas sensíveis.

Em vez de presumir que a solução seja apenas acrescentar capacitores, o diagnóstico permite relacionar os sintomas observados às características reais da instalação e às condições de operação.

O estudo pode incluir o acompanhamento contínuo dos dados elétricos ao longo de uma semana, conforme o escopo definido para a instalação.

Ao final, a análise gráfica da curva de demanda e dos transientes contribui para localizar a origem dos problemas e orientar recomendações de engenharia com base em evidências.

Analisador de energia classe a e rastreabilidade das medições

A utilização de um analisador de energia classe A permite coletar dados com características técnicas adequadas à avaliação da qualidade da energia.

A instalação do equipamento nos barramentos principais deve ser realizada de forma segura e planejada, considerando os procedimentos aplicáveis à atividade e a continuidade operacional do local.

A rastreabilidade das medições é um aspecto essencial para que os resultados possam ser interpretados com confiança.

No contexto do estudo realizado pela WV Elétrica e Serviços Ltda., são utilizados instrumentos calibrados via RBC, com análise posterior por engenheiros especializados.

Essa combinação entre instrumento adequado, registro dos dados e interpretação técnica reduz o risco de decisões baseadas apenas em suposições ou em ocorrências isoladas.

Os resultados devem ser confrontados com o perfil de carga, o histórico de falhas, as características dos equipamentos e os requisitos técnicos aplicáveis.

Quando o diagnóstico aponta baixo fator de potência sem distorções relevantes, um banco de capacitores pode ser considerado.

Quando há harmônicas ou risco de interação entre capacitores e cargas eletrônicas, a solução pode exigir outra abordagem, como filtros ou uma configuração tecnicamente compatível.

A definição depende das evidências obtidas na medição.

Distúrbios que podem afetar a instalação

Entre os eventos e condições que podem ser investigados em um estudo de qualidade de energia estão:

• Variações de tensão capazes de afetar equipamentos de controle e sistemas eletrônicos.
• Transientes associados a manobras, chaveamentos ou ocorrências na rede elétrica.
• Distorções harmônicas que podem elevar aquecimento e interferir no funcionamento de cargas sensíveis.
• Desequilíbrio entre fases, com possível impacto sobre motores e demais cargas trifásicas.
• Quedas ou interrupções momentâneas que podem provocar paradas, reinicializações ou perda de processos.
• Oscilações de tensão que podem comprometer inversores, fontes, CLPs e sistemas de automação.
• Baixo fator de potência e consumo de energia reativa excedente.
• Sobrecarga ou variações no perfil de demanda que indiquem necessidade de reavaliação da operação.

Esses distúrbios podem contribuir para queima de inversores, superaquecimento de motores, falhas em sistemas de controle e contaminação da energia elétrica.

A presença de um sintoma, porém, não determina isoladamente qual equipamento deve ser instalado.

A causa, a intensidade, a recorrência e a interação entre as cargas precisam ser verificadas tecnicamente.

Avaliação técnica antes da correção

Uma decisão segura normalmente considera a identificação das cargas críticas, o levantamento do diagrama elétrico disponível, o histórico de ocorrências, a análise da demanda e o comportamento do fator de potência ao longo do período monitorado.

Também é importante verificar se existem cargas não lineares, inversores, retificadores ou outros equipamentos que possam influenciar a resposta do sistema.

Esse procedimento evita tratar uma consequência sem corrigir a causa.

Um banco de capacitores dimensionado sem análise pode não atender ao comportamento real da carga e, em determinadas condições, pode interagir com harmônicas ou criar condições de ressonância.

Por isso, capacitores, filtros de linha e demais soluções devem ser especificados somente depois da interpretação dos dados e da avaliação das proteções e condições operacionais.

A WV Elétrica e Serviços Ltda. realiza estudos de qualidade de energia em instalações industriais, comerciais, condominiais e institucionais, com atendimento em todo o território nacional.

A empresa utiliza analisador de energia classe A, instrumentos calibrados via RBC e análise técnica dos dados para elaborar um relatório com a identificação das causas prováveis e recomendações de engenharia.

Para avaliar a qualidade da energia da sua instalação e definir o escopo adequado, consulte a WV Elétrica e Serviços Ltda. e solicite uma análise técnica antes de escolher capacitores ou filtros.

Tipos de bancos de capacitores, benefícios e cuidados técnicos

A montagem de banco de capacitores pode contribuir para a correção do fator de potência e para uma operação elétrica mais eficiente, mas a escolha da solução não deve ser feita apenas pela potência instalada ou pela ocorrência de multas por energia reativa.

É necessário avaliar o perfil de carga, a variação do consumo, a presença de harmônicas, os transientes e as condições dos equipamentos conectados.

Um estudo de qualidade de energia fornece a base técnica para definir se a instalação precisa de capacitores, filtros de harmônicas ou uma combinação de soluções.

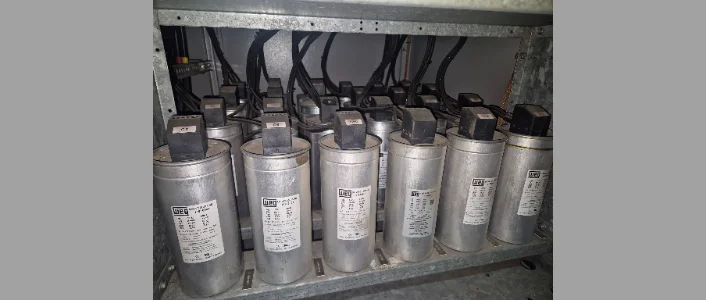

Bancos fixos e bancos automáticos

O banco fixo mantém uma quantidade determinada de capacitores conectada ao circuito.

Pode ser considerado em cargas com comportamento relativamente constante, desde que a análise confirme que a compensação permanecerá adequada em diferentes condições de operação.

Quando a carga varia significativamente, a utilização de uma compensação fixa pode provocar excesso de correção em determinados períodos.

O banco automático utiliza estágios de capacitores acionados conforme a necessidade identificada pelo controlador de fator de potência.

Essa configuração pode acompanhar oscilações da carga e evitar que toda a capacidade de compensação permaneça conectada quando a demanda por energia reativa é menor.

Ainda assim, o automatismo não substitui o diagnóstico, o dimensionamento, a proteção e a verificação da compatibilidade com as características da rede.

Correção do fator de potência não é filtragem de harmônicas

A correção do fator de potência busca reduzir a parcela de energia reativa associada ao funcionamento de determinadas cargas, como motores e transformadores.

Quando adequadamente dimensionada, pode melhorar a utilização da infraestrutura elétrica e reduzir a circulação desnecessária de corrente relacionada à energia reativa.

Os benefícios efetivos dependem das condições reais da instalação e não devem ser presumidos antes das medições.

A filtragem de harmônicas tem outro objetivo.

Ela atua sobre distorções da forma de onda produzidas ou agravadas por cargas não lineares, como inversores, fontes chaveadas, retificadores, equipamentos de automação e sistemas eletrônicos.

Capacitores convencionais não devem ser tratados automaticamente como filtros de harmônicas.

Em algumas redes, a associação entre capacitores e componentes harmônicas pode aumentar riscos de ressonância, sobrecorrente ou sobreaquecimento.

Por isso, a decisão entre banco fixo, banco automático, filtro de harmônicas ou uma solução combinada deve resultar da análise dos dados elétricos.

Em instalações com robótica, CLPs, datacenters, hospitais, linhas de produção e outros sistemas sensíveis, a avaliação deve considerar tanto o fator de potência quanto a distorção harmônica e os transientes registrados.

Benefícios potenciais de uma solução bem dimensionada

Quando a análise confirma a necessidade e a configuração é corretamente especificada, a correção do fator de potência pode contribuir para:

• reduzir a circulação de corrente associada à energia reativa;
• melhorar o aproveitamento da capacidade de transformadores, cabos e dispositivos de proteção;
• reduzir condições operacionais relacionadas ao baixo fator de potência;
• apoiar a gestão de ocorrências de reativo excedente;
• melhorar a previsibilidade do comportamento elétrico da instalação;
• complementar ações de manutenção preventiva e de melhoria da qualidade da energia.

Esses benefícios são potenciais e dependem do perfil de carga, do estado dos equipamentos, da arquitetura elétrica, da qualidade da instalação e da correta coordenação entre capacitores, proteções e demais componentes.

A instalação de um banco sem diagnóstico pode não resolver a causa do problema e, em determinados cenários, pode criar novas condições de risco.

Cuidados técnicos antes da seleção

A especificação deve considerar, no mínimo, a demanda ao longo do período analisado, a variação de carga, o fator de potência, os níveis de tensão e corrente, a distorção harmônica, a ocorrência de transientes, as características dos transformadores e motores, e a existência de cargas não lineares.

Também é necessário verificar o espaço disponível, a ventilação, os dispositivos de manobra, a coordenação das proteções e as condições de manutenção.

A ressonância merece atenção especial.

A interação entre a impedância da rede e os capacitores pode favorecer a amplificação de determinadas frequências.

Esse risco é mais relevante em instalações com inversores, retificadores, fontes chaveadas e outros equipamentos que produzem harmônicas.

A análise deve indicar se são necessários reatores de dessintonia, filtros ou outra medida de engenharia compatível com a instalação.

Não é tecnicamente seguro definir esses componentes sem conhecer os dados da rede.

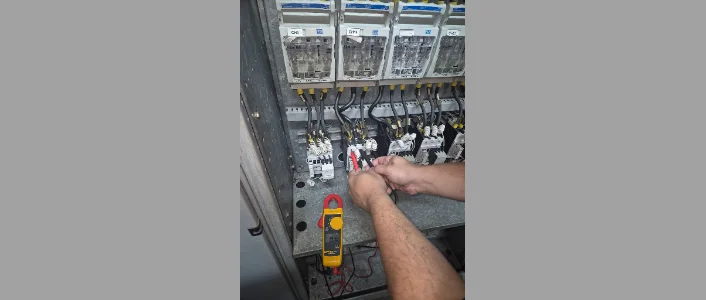

Também devem ser avaliados o dimensionamento dos condutores, a proteção contra sobrecorrente, a capacidade de interrupção, as condições de descarga dos capacitores, a sinalização, o acesso ao painel e os procedimentos de bloqueio e etiquetagem.

A montagem, a inspeção e a manutenção precisam ser executadas com controle de riscos e por profissionais habilitados para as atividades aplicáveis.

Critérios para selecionar a solução

• identificar se a demanda de energia reativa é estável ou variável;
• confirmar, por medição, os períodos e níveis de baixo fator de potência;
• verificar a presença e a intensidade de harmônicas e transientes;
• avaliar se existem cargas sensíveis, motores, inversores, CLPs ou sistemas de missão crítica;
• comparar a necessidade de banco fixo, banco automático, filtro ou solução combinada;
• analisar risco de ressonância e compatibilidade com transformadores e demais equipamentos;
• dimensionar estágios, manobra, proteção, ventilação e acessibilidade para manutenção;
• definir critérios de comissionamento e verificação após a implantação;
• registrar a responsabilidade técnica e a documentação aplicável ao serviço.

Na WV Elétrica e Serviços Ltda., o estudo de qualidade de energia utiliza analisador de energia classe A e monitoramento dos dados elétricos para apoiar a análise da demanda, dos transientes e de outros distúrbios.

Os instrumentos informados como calibrados via RBC contribuem para a rastreabilidade das medições.

A partir dos dados, engenheiros especializados podem recomendar soluções de engenharia, como bancos de capacitores ou filtros de linha, sem substituir a avaliação específica das condições encontradas em cada instalação.

Conformidade, segurança e próximos passos para a implantação

A implantação de uma solução para correção do fator de potência, como a montagem de banco de capacitores, deve ser precedida por análise técnica compatível com o perfil de carga, os níveis de tensão, a presença de harmônicas e as condições de operação da instalação.

O objetivo não é apenas instalar equipamentos, mas definir uma alternativa tecnicamente adequada, documentada e segura para a realidade de indústrias, comércios, condomínios, instituições e instalações de média ou alta tensão.

Checklist de documentação e análise técnica

Antes de aprovar o escopo, é recomendável verificar:

• levantamento das cargas instaladas e do regime de operação;
• histórico de faturas e registros relacionados ao consumo de energia reativa, quando disponíveis;
• medições de tensão, corrente, demanda, fator de potência, transientes e distorções relevantes;
• avaliação da existência de motores, inversores, retificadores, CLPs, robótica e outros equipamentos sensíveis;
• identificação dos pontos de conexão, barramentos e condições de acesso ao sistema elétrico;
• análise da necessidade de banco fixo, banco automático, filtros ou outra solução de engenharia;
• verificação das proteções, do seccionamento, da coordenação e das condições do ambiente de instalação;
• definição dos documentos técnicos que deverão integrar o escopo, como relatório, diagramas, registros de medição e responsabilidade técnica.

Esse conjunto de informações reduz o risco de dimensionar uma solução com base apenas em uma leitura pontual ou em uma estimativa de carga.

Também permite distinguir um problema de baixo fator de potência de situações associadas a harmônicas, desequilíbrio, transientes, quedas de tensão ou outros distúrbios de qualidade da energia.

Nr-10, loto e responsabilidade técnica

A execução de atividades em instalações elétricas deve considerar os requisitos de segurança aplicáveis da NR-10, incluindo planejamento, identificação de riscos, delimitação da área, autorização dos envolvidos e adoção de medidas de controle compatíveis com o serviço.

Quando houver trabalho em altura, também devem ser observados os requisitos aplicáveis da NR-35.

Os procedimentos de LOTO, sigla utilizada para bloqueio e etiquetagem, ajudam a impedir a energização acidental durante intervenções.

Sua aplicação deve envolver a identificação das fontes de energia, o seccionamento, o bloqueio, a sinalização e a confirmação da ausência de energia conforme o procedimento definido para a instalação.

O método precisa ser compatível com o sistema existente e executado por trabalhadores habilitados e autorizados.

A responsabilidade técnica deve ser claramente definida no escopo.

No contexto informado, a WV Elétrica e Serviços Ltda. atua desde 2018 em engenharia elétrica, conta com equipe habilitada em NR-10 e NR-35, adota procedimentos rigorosos de LOTO e realiza emissão de ART através do CREA-SP.

A documentação efetivamente aplicável deve ser confirmada conforme a natureza, a complexidade e o local de cada serviço.

Medições rastreáveis e art

A decisão entre capacitores, filtros de linha ou uma combinação de soluções deve partir de dados confiáveis.

Por isso, o estudo de qualidade de energia da WV Elétrica utiliza instrumentos com características técnicas adequadas e equipamentos calibrados via RBC, favorecendo a rastreabilidade das medições e a análise técnica dos resultados.

Em uma avaliação, o analisador de energia classe A pode ser conectado aos barramentos principais de forma planejada, com medidas de segurança e sem interrupções drásticas, quando as condições da instalação permitirem.

O monitoramento pode acompanhar o comportamento elétrico ao longo de uma semana, conforme o escopo definido, permitindo observar a curva de demanda, o fator de potência, os transientes e outros eventos relevantes.

A ART pelo CREA-SP contribui para formalizar a responsabilidade técnica relacionada ao serviço contratado, quando aplicável.

Ela não substitui o diagnóstico, os procedimentos de segurança, a documentação da instalação nem as aprovações necessárias.

O escopo deve esclarecer quais atividades serão realizadas, quais medições serão entregues e quais recomendações dependerão de validação posterior.

Próximo passo

Para reduzir incertezas e priorizar a segurança operacional, consulte a WV Elétrica e Serviços Ltda. sobre um estudo de qualidade de energia e a avaliação da solução mais compatível com a instalação.

A empresa atende demandas em âmbito nacional e pode orientar a definição do escopo com base em medições, rastreabilidade, conformidade normativa, procedimentos de segurança e responsabilidade técnica.

Perguntas frequentes

A montagem de banco de capacitores é indicada apenas para indústrias?

Não.

A necessidade pode ser investigada em indústrias, estabelecimentos comerciais, condomínios e instituições que possuam cargas indutivas relevantes ou apresentem sinais de baixo fator de potência.

A solução depende do perfil de consumo, da configuração elétrica e dos distúrbios identificados em cada instalação.

Como saber se o problema está realmente relacionado ao fator de potência?

A confirmação depende da análise de grandezas elétricas, como tensão, corrente, potência ativa, potência reativa, potência aparente e fator de potência, além da avaliação do comportamento da carga ao longo do tempo.

Em instalações com eletrônica de potência, também é importante verificar distorções harmônicas e transientes antes de especificar capacitores.

Um banco de capacitores resolve qualquer problema de qualidade da energia?

Não.

O banco de capacitores atua principalmente na compensação de energia reativa e na correção do fator de potência, quando tecnicamente aplicável.

Problemas relacionados a harmônicas, transientes, quedas de tensão, desequilíbrios ou interferências podem exigir outras medidas de engenharia, como filtros ou adequações específicas.

Condomínios e instituições também devem avaliar esse tema?

Podem avaliar quando houver consumo relevante de motores, bombas, elevadores, sistemas de climatização, transformadores ou outras cargas indutivas.

A análise deve considerar a rotina de funcionamento, a demanda contratada e os registros elétricos disponíveis, evitando a instalação de uma solução baseada apenas em suposições.

Qual é o primeiro passo antes de solicitar a montagem?

O primeiro passo é realizar uma avaliação técnica da instalação.

Um estudo de qualidade de energia, com instrumentos adequados e medições rastreáveis, permite observar o comportamento da demanda e do fator de potência, identificar possíveis harmônicas e orientar a escolha da solução.

A WV Elétrica e Serviços Ltda. atua com estudos de qualidade de energia elétrica e engenharia elétrica, incluindo a análise de dados para recomendar medidas compatíveis com as características encontradas no sistema.

O orçamento pode ser definido sem um estudo de qualidade de energia?

Uma estimativa preliminar pode depender das informações disponíveis, mas a definição técnica do banco de capacitores ou de filtros não deve ser baseada somente no consumo mensal ou em uma única leitura.

Para estruturar um escopo confiável, é importante avaliar o perfil de carga, o fator de potência, as harmônicas, a demanda e as condições do sistema.

O que deve constar no escopo de uma avaliação?

O escopo pode especificar os pontos de medição, os parâmetros monitorados, a forma de instalação do analisador, os procedimentos de segurança, os documentos emitidos, a análise dos dados e as recomendações de engenharia.

A abrangência deve ser confirmada entre o responsável pela instalação e a empresa executora.

A montagem de banco de capacitores é sempre a solução indicada?

Não.

Capacitores podem contribuir para a correção do fator de potência em determinadas condições, mas a presença de harmônicas ou o risco de ressonância pode exigir análise adicional e eventual consideração de filtros ou outras medidas.

A escolha deve resultar do diagnóstico elétrico e da avaliação das proteções.

Como solicitar uma proposta sem definir previamente a configuração?

O solicitante pode encaminhar informações disponíveis sobre a instalação, as cargas críticas, ocorrências de falhas, multas por reativo excedente, diagramas e registros de manutenção.

A WV Elétrica e Serviços Ltda. pode ser consultada para avaliar o escopo técnico adequado, sem que uma configuração, valor ou prazo seja presumido antes da análise.
