Projeto elétrico entrada de energia: etapas, normas e aprovação

O que é projeto elétrico entrada de energia e quando ele é necessário?

O projeto elétrico entrada de energia é o conjunto de estudos, definições e documentos técnicos que orienta a ligação de uma instalação à rede da concessionária.

Ele organiza informações como carga prevista, demanda, padrão de fornecimento, proteção, medição, aterramento e infraestrutura necessária, além de representar tecnicamente a solução por meio de diagramas, plantas e memoriais.

Na prática, esse projeto transforma as necessidades elétricas de uma edificação em uma documentação que pode ser analisada pela concessionária e utilizada como referência para a execução, a reforma ou a ampliação da entrada de energia.

A solução deve considerar as características do imóvel, a infraestrutura existente, o uso da instalação e os padrões técnicos aplicáveis ao local.

A WV Elétrica e Serviços Ltda. atua desde 2018 na área de engenharia elétrica e desenvolve projetos, instalações, manutenções, laudos técnicos e adequações normativas.

Em projetos de entrada de energia, a empresa trabalha com uma abordagem que envolve levantamento técnico, elaboração documental e atendimento às exigências da concessionária, conforme as características de cada instalação.

Qual é a diferença entre baixa tensão e média tensão?

A entrada em baixa tensão é normalmente associada a instalações cujo fornecimento ocorre diretamente em níveis de tensão compatíveis com o atendimento convencional da edificação.

Já a média tensão pode exigir uma infraestrutura mais complexa, com cabine primária ou subestação, equipamentos de proteção e medição específicos e maior nível de coordenação entre os sistemas elétricos.

Essa distinção não deve ser definida apenas pelo tamanho aparente do imóvel.

A escolha do padrão de fornecimento depende de fatores como carga instalada, demanda prevista, características da rede disponível, finalidade da edificação e regras da concessionária.

Por isso, a definição precisa ser feita a partir de levantamento e análise técnica, sem adotar soluções padronizadas de forma automática.

Quando esse projeto é necessário?

O projeto costuma ser necessário em situações como:

• construção de uma nova edificação ou empreendimento;
• implantação de loteamentos e condomínios residenciais ou corporativos;
• expansão de plantas industriais;
• construção ou reforma de entradas de energia existentes;
• alteração da demanda elétrica ou mudança do padrão de fornecimento;
• instalação ou adequação de cabine primária e subestação;
• reorganização da infraestrutura elétrica de empresas, indústrias, instituições e estabelecimentos comerciais.

Em uma indústria, por exemplo, a ampliação de máquinas e processos pode alterar significativamente a demanda e exigir uma nova avaliação da entrada.

Em condomínios e empreendimentos em construção, o projeto ajuda a compatibilizar a infraestrutura elétrica com as demais disciplinas da obra.

Em reformas, a análise das condições existentes é fundamental para identificar limitações, interferências e necessidades de adequação.

Por que o levantamento técnico vem antes do dimensionamento?

Antes de definir a solução, é necessário reunir informações confiáveis sobre o local.

O levantamento pode incluir a inspeção da infraestrutura existente, a identificação do ponto de ligação, a análise das condições de acesso e a verificação de interferências civis e operacionais.

Quando aplicável, também pode envolver topografia e estudos planialtimétricos para compreender o terreno e a relação entre a instalação e a rede de atendimento.

Com esses dados, o responsável técnico consegue desenvolver uma documentação mais coerente com a realidade da obra.

Isso reduz o risco de incompatibilidades entre o projeto e a execução, evita revisões decorrentes de informações incompletas e facilita a conferência dos requisitos definidos pela concessionária.

Um projeto de entrada de energia define como uma edificação será conectada à rede elétrica, incluindo carga, demanda, padrão de fornecimento, proteção, medição, aterramento e documentação técnica.

Ele é indicado para novas construções, reformas, ampliações, alterações de demanda e instalações de média tensão, sempre de acordo com as condições do local e as exigências da concessionária.

Por envolver segurança operacional, conformidade técnica e possível análise pela concessionária, o projeto deve ser desenvolvido com base em dados de campo e por profissional habilitado.

A documentação e a solução final variam conforme a instalação, o nível de tensão, a demanda prevista e os padrões locais de fornecimento.

Dimensionamento de carga, demanda e padrão de fornecimento

O dimensionamento é a etapa que transforma as necessidades operacionais de uma instalação em critérios técnicos para definir sua entrada de energia.

Em um projeto elétrico entrada de energia, essa análise orienta a escolha do padrão de fornecimento, dos sistemas de proteção e medição e da infraestrutura compatível com o uso previsto.

O objetivo é reduzir incompatibilidades entre a instalação, o empreendimento e as exigências da concessionária, sem substituir a avaliação do responsável técnico.

Levantamento das cargas instaladas

O trabalho começa pela identificação das cargas existentes e previstas.

Devem ser considerados, em linguagem técnica e documental, os equipamentos, motores, sistemas de iluminação, climatização, tomadas, processos industriais, elevadores, bombas, sistemas de segurança e demais consumidores relevantes da instalação.

Em ambientes industriais, também é importante observar cargas associadas à produção, equipamentos que operam em ciclos diferentes e possíveis ampliações da planta.

Em empresas, estabelecimentos comerciais, condomínios e instituições, o levantamento deve considerar áreas comuns, unidades ocupadas, sistemas prediais e mudanças de uso previstas para o imóvel.

Além da relação de cargas, o levantamento deve buscar informações como:

• identificação dos equipamentos e respectivas características disponíveis em placa ou documentação técnica;
• condição atual da entrada de energia e dos quadros existentes;
• distribuição das cargas por setores, pavimentos ou unidades;
• existência de cargas críticas para a continuidade operacional;
• alterações já planejadas para expansão, reforma ou mudança de processo;
• registros de intervenções anteriores e documentos elétricos disponíveis.

Quando os dados de campo estão incompletos, o dimensionamento pode refletir uma realidade diferente daquela encontrada durante a execução.

Por isso, a inspeção, a conferência documental e o diálogo com os responsáveis pela operação são partes relevantes da definição técnica.

Demanda provável e simultaneidade

A carga instalada representa o conjunto de cargas que pode estar conectado à instalação.

A demanda provável procura refletir como essas cargas tendem a operar no uso real, considerando que nem todos os equipamentos necessariamente funcionam ao mesmo tempo ou com a mesma intensidade.

A simultaneidade deve ser analisada de forma contextual.

Uma indústria pode ter setores com horários de operação distintos, enquanto um condomínio pode apresentar variações conforme a ocupação e o período do dia.

Em um estabelecimento comercial, a demanda pode acompanhar o horário de funcionamento e a sazonalidade da atividade.

Já uma instituição pode reunir cargas permanentes e sistemas acionados conforme a rotina do local.

Essa análise não deve ser usada para reduzir artificialmente a capacidade necessária.

O responsável técnico precisa equilibrar o comportamento operacional observado, as informações fornecidas pelo cliente, as cargas essenciais e a possibilidade de crescimento.

Premissas adotadas no cálculo devem ser registradas e, quando necessário, validadas com o gestor da instalação e com a concessionária.

Definição do padrão de fornecimento

A relação entre carga, demanda, características do imóvel e exigências locais influencia a definição do padrão de fornecimento.

A solução pode envolver uma entrada compatível com a infraestrutura existente ou exigir uma configuração mais complexa, como uma cabine primária ou subestação, conforme as condições técnicas aplicáveis ao empreendimento.

Essa decisão não deve ser tomada apenas pela potência de um equipamento isolado.

Também precisam ser avaliados o tipo de ocupação, a tensão de fornecimento disponível, a localização do ponto de ligação, as condições da rede, os requisitos de proteção e medição e os padrões publicados pela concessionária responsável.

A definição adequada do padrão ajuda a alinhar o projeto executivo, o espaço físico, a infraestrutura civil e a documentação necessária para análise.

Em obras novas, essa decisão deve ocorrer antes da consolidação das áreas técnicas.

Em reformas e ampliações, deve considerar a compatibilidade com a entrada existente e os impactos de eventuais intervenções.

Compatibilização com a expansão prevista

Um dimensionamento limitado ao consumo atual pode gerar retrabalho quando a instalação crescer.

Por outro lado, uma solução sem justificativa técnica pode aumentar a complexidade do projeto e criar incompatibilidades com o uso real.

O planejamento deve, portanto, registrar quais ampliações são concretas, quais são apenas possibilidades e quais dependem de decisões futuras.

Para plantas industriais em expansão, novos loteamentos, condomínios corporativos ou residenciais e empreendimentos comerciais, é recomendável compatibilizar a demanda projetada com o cronograma de ocupação e com a infraestrutura física disponível.

Essa avaliação pode envolver a posição da cabine, os caminhos dos condutores, a área para equipamentos, os acessos de manutenção e a integração com projetos civis.

A WV Elétrica realiza projetos, instalações, manutenções, laudos técnicos e adequações às normas NR-10 e NBRs.

Em seus projetos de entrada de energia, a coleta de informações e a documentação técnica devem apoiar uma decisão coerente com a operação atual e com as necessidades apresentadas pelo cliente, sempre sujeita à validação técnica e às exigências da concessionária.

O que deve ser confirmado antes da definição final

Antes de consolidar o dimensionamento, o responsável técnico e o cliente devem conferir:

• quais cargas estão efetivamente instaladas e quais serão incorporadas;
• quais equipamentos operam simultaneamente e quais possuem funcionamento eventual;
• se existem cargas críticas que exigem atenção especial à continuidade;
• qual é o ponto de ligação tecnicamente aplicável ao imóvel;
• quais padrões de fornecimento, proteção e medição são exigidos localmente;
• se a infraestrutura civil comporta a solução prevista;
• se a expansão futura está documentada com premissas suficientemente claras;
• quais documentos serão exigidos para análise e protocolização;
• se os desenhos, diagramas, cálculos e memoriais estão coerentes entre si.

A concessionária deve ser consultada quanto aos critérios de atendimento aplicáveis ao local.

A responsabilidade técnica pelo dimensionamento também precisa estar claramente definida, com a documentação correspondente e a ART quando prevista no escopo contratado.

Erros de dimensionamento que geram incompatibilidades

Entre os problemas recorrentes estão o levantamento incompleto das cargas, a demanda subestimada, a desconsideração de equipamentos futuros e a adoção de um padrão incompatível com as exigências locais.

Também podem ocorrer divergências entre o diagrama, o memorial descritivo, as plantas e as condições reais da instalação.

Outro erro é definir a entrada sem verificar o espaço físico necessário para a cabine, os equipamentos, os acessos e a manutenção.

A ausência de integração com a arquitetura, a estrutura, a topografia e os demais projetos pode exigir alterações durante a obra.

A documentação do aterramento, da proteção e da medição também deve acompanhar a solução definida.

Quando esses elementos são tratados de forma isolada, aumentam as chances de correções na análise ou durante a execução.

Por isso, o dimensionamento deve ser entendido como parte de um conjunto: levantamento de campo, avaliação da demanda, definição do padrão, compatibilização multidisciplinar e conferência dos requisitos da concessionária.

Uma abordagem organizada não elimina a necessidade de análise ou de eventuais ajustes, mas melhora a rastreabilidade das decisões e reduz o risco de retrabalho.

Para instalações industriais, comerciais, condominiais e institucionais, a validação deve considerar as condições específicas do imóvel, a operação esperada e os documentos exigidos no processo de aprovação.

Componentes técnicos da entrada de energia

Um projeto elétrico entrada de energia reúne os elementos necessários para definir como a instalação será conectada, protegida, medida e integrada à infraestrutura elétrica existente.

A composição exata depende das características do empreendimento, da demanda prevista, do nível de tensão, das condições do local e dos padrões estabelecidos pela concessionária responsável pelo fornecimento.

Em vez de tratar cada componente de forma isolada, o projeto deve avaliar a compatibilidade entre proteção, medição, condutores, aterramento, infraestrutura civil e operação.

Essa visão integrada reduz conflitos durante a execução e facilita a análise técnica da documentação.

Proteção e medição

A proteção tem a função de contribuir para a segurança da entrada de energia e para a limitação dos efeitos de ocorrências elétricas.

Em nível conceitual, sua análise considera a configuração da instalação, o padrão de fornecimento, as características da carga, a seletividade possível entre dispositivos e os requisitos aplicáveis da concessionária.

A definição dos dispositivos, ajustes e capacidades, entretanto, deve ser feita pelo responsável técnico a partir dos dados reais do local e dos critérios normativos pertinentes.

A medição está relacionada à forma como o consumo e os parâmetros de fornecimento serão registrados.

O projeto deve indicar a disposição da medição e sua integração com a entrada, observando os padrões construtivos e os requisitos documentais definidos localmente.

Em instalações de maior porte, a posição dos equipamentos de medição, o acesso para leitura e inspeção e a compatibilidade com a cabine ou subestação precisam ser considerados desde o início.

Uma entrada de energia bem documentada não apresenta apenas o equipamento de proteção ou o ponto de medição.

Ela demonstra como esses elementos se conectam ao restante da instalação, quais são suas funções e como o conjunto atende às condições de fornecimento aplicáveis.

Condutores e infraestrutura em nível conceitual

Os condutores fazem a ligação elétrica entre o ponto de entrega, os equipamentos da entrada e a distribuição interna.

O projeto deve considerar, de maneira compatível com os dados da instalação, o encaminhamento, a identificação, a proteção mecânica, a acessibilidade e a organização dos circuitos.

Não é adequado definir seção, quantidade, material ou método de instalação sem conhecer a demanda, o percurso, as condições ambientais, o agrupamento e os demais critérios de dimensionamento.

A infraestrutura inclui os espaços e suportes necessários para acomodar os componentes elétricos.

Podem ser analisados caminhos, eletrodutos, canaletas, leitos, caixas, bases, compartimentos, passagens e áreas de acesso, sempre conforme a solução aplicável ao empreendimento.

Em uma planta industrial, por exemplo, a infraestrutura deve ser compatibilizada com circulação, processo produtivo, áreas classificadas quando existentes, manutenção e possíveis ampliações.

Em condomínios e estabelecimentos comerciais, também é importante verificar a relação com áreas comuns, fachadas, estacionamentos e demais sistemas construtivos.

A representação conceitual deve permitir entender o trajeto e a função da infraestrutura.

O detalhamento executivo, por sua vez, precisa fornecer informações suficientes para orientar a construção, a montagem e a conferência em campo, sem substituir a validação técnica exigida para cada instalação.

Diagramas unifilares e trifilares

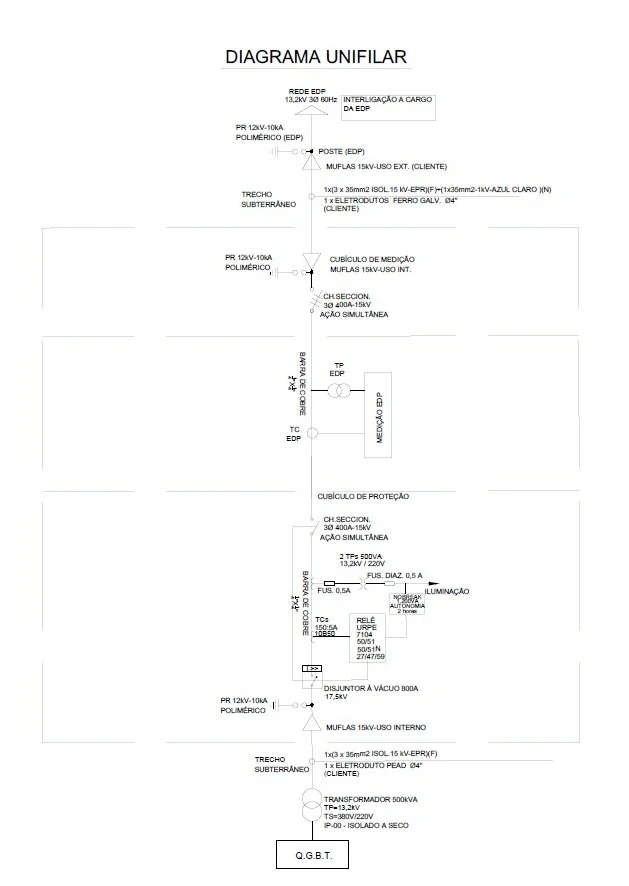

O diagrama unifilar apresenta a instalação de forma simplificada, utilizando uma representação única para circuitos ou conjuntos trifásicos.

Ele facilita a leitura da arquitetura elétrica, da sequência de conexão e dos principais elementos de proteção, medição, seccionamento e distribuição.

Em uma entrada de energia, o unifilar ajuda a relacionar o ponto de fornecimento, a entrada, a cabine ou subestação quando aplicável e os circuitos que seguem para a instalação consumidora.

O diagrama trifilar detalha individualmente as fases e, conforme a configuração, os condutores associados.

Essa representação pode ser necessária para esclarecer ligações, dispositivos, comandos, intertravamentos e relações entre os componentes.

A escolha entre uma representação mais resumida ou mais detalhada deve acompanhar o objetivo da documentação e o nível de informação solicitado para análise ou execução.

Esses diagramas não devem ser tratados como desenhos meramente ilustrativos.

Eles precisam estar coerentes com plantas, memoriais, listas de equipamentos e demais documentos do projeto.

Divergências entre o diagrama e o que está previsto para instalação podem gerar dúvidas na montagem, dificultar a inspeção e exigir correções antes da análise da concessionária ou durante a execução.

Aterramento e equipotencialização

O aterramento é um dos pontos centrais da entrada de energia porque se relaciona à segurança das pessoas, à atuação das proteções e à referência elétrica da instalação.

O projeto pode contemplar a concepção da malha de aterramento, suas conexões, a vinculação com massas e estruturas metálicas e a integração com outros sistemas, conforme as características do empreendimento e as normas aplicáveis.

O cálculo da malha de aterramento deve utilizar informações verificadas e critérios compatíveis com a instalação.

Não existe uma configuração única que possa ser aplicada indistintamente a uma indústria, condomínio, comércio ou instituição.

As condições do solo, o arranjo físico, a presença de estruturas metálicas, o sistema de fornecimento e os requisitos locais podem influenciar a solução.

Também é necessário distinguir aterramento funcional, aterramento de proteção e eventuais conexões relacionadas a sistemas específicos.

A integração com o SPDA deve ser avaliada tecnicamente para evitar omissões, duplicidades ou interpretações equivocadas.

O projeto deve registrar a solução adotada de forma compreensível, incluindo desenhos, detalhes e informações necessárias à execução e à verificação.

Cabine primária ou subestação quando aplicável

Quando o fornecimento ou a demanda da instalação exigir uma solução em média tensão, a entrada pode envolver cabine primária ou subestação.

Nesse caso, além dos componentes elétricos, devem ser analisados o espaço físico, os acessos, a ventilação quando pertinente, a circulação para operação e manutenção, a separação de áreas e a compatibilidade com a infraestrutura civil.

O layout físico em 3D da cabine primária pode contribuir para visualizar a disposição dos equipamentos, os corredores, os pontos de entrada e saída, as interferências e os espaços de trabalho.

A representação tridimensional não substitui plantas, cortes, detalhes construtivos ou diagramas, mas pode facilitar a coordenação entre engenharia elétrica, arquitetura, estrutura e operação.

A cabine ou subestação deve ser representada de modo compatível com os documentos elétricos e civis.

Alterações de posição, dimensões ou acessos durante a obra precisam ser avaliadas pelo responsável técnico, pois podem afetar cabos, proteção, aterramento, manutenção e atendimento aos padrões da concessionária.

Projeto conceitual, projeto executivo e documentação para análise

O projeto conceitual organiza a alternativa técnica e permite avaliar a lógica geral da entrada de energia.

Nessa etapa, podem ser discutidos o ponto de ligação, a configuração do fornecimento, a localização preliminar dos componentes, os caminhos principais e a integração com a expansão prevista.

O projeto executivo aprofunda as informações necessárias para construir, montar e conferir a solução.

Ele pode incluir diagramas unifilares e trifilares, plantas, cortes esquemáticos, detalhes em CAD, memorial descritivo, cálculo da malha de aterramento e layout físico da cabine primária quando aplicável.

O nível de detalhamento deve corresponder ao escopo contratado e às condições verificadas em campo.

A documentação para análise da concessionária tem finalidade própria.

Ela deve seguir os formulários, padrões, desenhos, critérios e canais exigidos localmente.

Um conjunto tecnicamente consistente pode precisar de ajustes para atender ao formato de apresentação do órgão responsável.

Por isso, a preparação da documentação deve considerar tanto a engenharia da instalação quanto a forma de protocolo e avaliação adotada pela concessionária.

A WV Elétrica informa que desenvolve projetos de entrada de energia, realiza levantamento de campo e topografia, prepara documentação técnica e pode oferecer suporte na protocolização junto ao portal de engenharia da concessionária.

A análise de cada empreendimento deve confirmar o escopo necessário, as condições do local e os documentos aplicáveis.

Checklist visual dos componentes

Antes de concluir a documentação, o responsável pelo projeto pode verificar se o conjunto contempla, quando aplicável:

• ponto de ligação e padrão de fornecimento;
• proteção e medição representadas de forma coerente;
• condutores e caminhos principais indicados em nível compatível com o escopo;
• infraestrutura física compatibilizada com a obra;
• diagrama unifilar atualizado;
• diagrama trifilar quando necessário ao detalhamento;
• solução de aterramento e cálculo da malha;
• cabine primária ou subestação representada em planta, cortes e, quando previsto, layout 3D;
• memorial descritivo e desenhos técnicos;
• compatibilização entre documentos elétricos, civis e operacionais;
• identificação das informações que dependem de confirmação da concessionária;
• registro das responsabilidades técnicas e da documentação necessária para análise.

Esse checklist não substitui a verificação de um profissional habilitado nem define materiais, capacidades ou configurações para uma instalação específica.

Ele funciona como uma referência de conferência para evitar que componentes importantes sejam esquecidos ou apresentados de forma divergente.

No desenvolvimento de seus serviços, a WV Elétrica destaca o uso de instrumentos calibrados conforme a RBC, equipe habilitada nas normas NR-10 e NR-35, procedimentos LOTO e emissão de ART via CREA-SP.

Esses elementos devem ser relacionados ao escopo efetivamente contratado e às características do empreendimento.

Para indústrias, empresas, estabelecimentos comerciais, condomínios e instituições, a validação técnica dos componentes é uma etapa essencial para conectar segurança operacional, conformidade documental e continuidade da instalação.

Levantamento de campo, topografia e layout da instalação

Antes de dimensionar uma entrada de energia, é necessário compreender as condições reais do local.

O levantamento de campo reúne informações que influenciam o ponto de ligação, a configuração da infraestrutura, a implantação dos equipamentos e a compatibilização com as atividades da instalação.

Sem essa etapa, o projeto pode partir de premissas incompletas e exigir alterações durante a obra ou na análise da concessionária.

Inspeção das condições existentes

A inspeção deve verificar a infraestrutura elétrica, civil e operacional disponível, incluindo áreas destinadas à entrada de energia, caminhos prováveis para condutores, acessos, edificações, equipamentos existentes e condições aparentes de conservação.

Também é importante identificar ampliações previstas, instalações que permanecerão em operação e mudanças que possam interferir na implantação do novo padrão de fornecimento.

Em instalações industriais, comerciais, condominiais ou institucionais, o levantamento precisa considerar a rotina do local.

Restrições de circulação, áreas de produção, exigências de segurança, continuidade operacional e limitações para execução podem alterar a solução de projeto.

Por isso, os dados coletados em campo devem ser registrados e posteriormente confrontados com as informações fornecidas pelo responsável pela instalação.

Definição do ponto de ligação

A definição do ponto de ligação depende da análise conjunta das condições do imóvel, da infraestrutura existente e dos padrões aplicáveis da concessionária.

O objetivo é estabelecer uma localização tecnicamente coerente para a entrada de energia, considerando acessibilidade, segurança, facilidade de inspeção, percurso da infraestrutura e integração com a distribuição interna.

A escolha não deve ser feita apenas pela menor distância até a edificação.

Interferências físicas, desníveis, áreas de circulação, futuras ampliações e limitações para manutenção também precisam ser avaliados.

Em um projeto elétrico entrada de energia, essa decisão influencia o posicionamento dos equipamentos, o desenvolvimento dos diagramas, o dimensionamento dos percursos e a documentação submetida à análise.

Topografia e estudos planialtimétricos

Quando a implantação envolve áreas externas, terrenos com desníveis ou infraestrutura distribuída entre diferentes pontos, a topografia contribui para determinar a posição mais adequada da ligação e dos elementos associados.

O levantamento pode apoiar a representação do terreno, dos acessos e das estruturas existentes, fornecendo uma base mais confiável para o desenvolvimento das plantas e dos cortes.

Os estudos planialtimétricos permitem relacionar distâncias, cotas e níveis do terreno com a implantação elétrica e civil.

Essa leitura é especialmente relevante quando a entrada de energia, a cabine primária ou a subestação ficam afastadas da edificação principal.

A análise ajuda a antecipar dificuldades de execução, compatibilização e acesso, sem substituir as verificações específicas exigidas para cada empreendimento e concessionária.

Verificação de interferências

A coleta de dados deve identificar possíveis conflitos entre a futura entrada de energia e elementos já existentes ou planejados.

Entre os pontos de atenção estão estruturas civis, redes enterradas ou aéreas, vias internas, áreas de circulação, sistemas de combate a incêndio, drenagem, tubulações, fundações e equipamentos que possam limitar a implantação.

Também devem ser observadas as condições de acesso para instalação, inspeção e manutenção.

Uma solução tecnicamente adequada precisa ser compatível com a operação do empreendimento e com os procedimentos de segurança aplicáveis.

A verificação antecipada de interferências reduz a necessidade de ajustes tardios e melhora a comunicação entre as disciplinas envolvidas.

Plantas, cortes esquemáticos e detalhamento em CAD

Com os dados de campo consolidados, o detalhamento em CAD permite representar a implantação, os percursos, as áreas técnicas e os elementos necessários à execução.

Plantas e cortes esquemáticos ajudam a visualizar alturas, afastamentos, níveis, acessos e relações entre a infraestrutura elétrica e a construção.

A documentação deve refletir as condições verificadas no local e manter coerência entre os desenhos, os diagramas e o memorial descritivo.

Quando uma alteração ocorre na implantação ou na infraestrutura existente, os documentos relacionados precisam ser revisados para evitar divergências entre o projeto e a execução.

Layout físico em 3D da cabine primária

Quando aplicável, o layout físico em 3D da cabine primária ou da subestação amplia a compreensão espacial da solução.

Esse recurso pode facilitar a análise do posicionamento dos equipamentos, das áreas de circulação, dos acessos e da relação entre a cabine e as estruturas próximas.

A visualização tridimensional não substitui as plantas, os cortes, os cálculos ou os requisitos técnicos.

Ela funciona como apoio à coordenação do projeto e à identificação antecipada de conflitos de espaço.

Em obras novas, reformas e expansões, essa leitura contribui para alinhar as necessidades elétricas às condições civis e operacionais do empreendimento.

Integração entre projeto elétrico, civil e operacional

O levantamento é mais útil quando seus resultados são compartilhados entre as disciplinas que participam da implantação.

O projeto elétrico precisa dialogar com a arquitetura, a engenharia civil, a operação e o planejamento da obra.

Essa integração permite avaliar acessos, bases, abrigos, passagens, áreas de manutenção e interferências antes da execução.

A WV Elétrica informa que sua metodologia inclui levantamento de campo e topografia, estudos planialtimétricos, detalhamento em CAD, plantas e cortes esquemáticos e layout físico em 3D de cabine primária quando aplicável.

Essa abordagem está alinhada ao seu trabalho com projetos, instalações e soluções para instalações elétricas, sempre com necessidade de validação conforme as características do local e os padrões da concessionária.

Como resultado, a coleta de dados deixa de ser uma etapa meramente documental e passa a orientar decisões de dimensionamento, implantação e aprovação.

Para iniciar um projeto, é recomendável reunir plantas disponíveis, informações sobre a instalação existente, previsão de expansão e restrições operacionais, além de permitir que o responsável técnico confirme as condições encontradas em campo.

Normas, segurança e responsabilidade técnica

Um projeto de entrada de energia precisa ser desenvolvido a partir de duas referências complementares: os padrões técnicos e documentais da concessionária responsável pelo fornecimento e as normas aplicáveis à segurança, ao projeto, à execução e à operação da instalação.

Atender apenas a uma dessas frentes pode gerar inconsistências, retrabalho e riscos durante a análise documental, a construção ou a utilização da entrada de energia.

A concessionária estabelece requisitos próprios para ligação, medição, proteção, apresentação de desenhos, implantação da infraestrutura e características da entrada.

Esses critérios podem variar conforme a localidade, o nível de tensão, a configuração do fornecimento e o tipo de instalação.

Por isso, a documentação deve ser conferida de acordo com o padrão vigente no local, sem presumir que um modelo aceito em determinada região será automaticamente válido em outra.

Padrões da concessionária e normas técnicas

A análise técnica deve compatibilizar os padrões da concessionária com as normas técnicas aplicáveis ao empreendimento.

Essa compatibilização envolve, de forma geral, a definição do padrão de fornecimento, a representação dos circuitos e dispositivos nos diagramas, a organização física dos equipamentos, o sistema de aterramento, os meios de proteção e a documentação necessária para avaliação.

A responsabilidade técnica não se limita à elaboração de uma planta.

É necessário verificar se as informações do levantamento de campo correspondem às condições reais da instalação e se o projeto é coerente com as demais disciplinas envolvidas, como infraestrutura civil, acesso operacional, circulação, ventilação, manutenção e futuras ampliações.

A validação final deve considerar o local, as exigências da concessionária e as características efetivamente confirmadas pelo responsável técnico.

NR-10 e NR-35 na gestão de riscos

A NR-10 estabelece diretrizes relacionadas à segurança em instalações e serviços em eletricidade.

Em um projeto de entrada de energia, seus princípios reforçam a necessidade de considerar os riscos associados à energização, à desenergização, à intervenção, à sinalização, ao controle de acesso, à documentação e à capacitação das pessoas envolvidas.

A NR-35 deve ser observada quando houver atividades realizadas em altura, como determinadas intervenções em estruturas, coberturas, postes, suportes ou áreas elevadas.

A aplicação prática depende das condições do serviço e da avaliação dos riscos existentes.

O projeto e o planejamento da execução devem evitar que aspectos de acesso, posicionamento e manutenção sejam tratados somente depois da instalação construída.

A WV Elétrica informa contar com equipe habilitada nas normas NR-10 e NR-35.

Esse diferencial deve ser entendido como parte de uma abordagem de segurança técnica, sem substituir a análise específica de riscos, os procedimentos aplicáveis ao serviço e a validação das condições reais de cada empreendimento.

Procedimentos LOTO e princípios de segurança elétrica

Os procedimentos LOTO, sigla associada a bloqueio e etiquetagem, são utilizados no setor para controlar fontes de energia durante intervenções.

Em termos gerais, sua finalidade é evitar que um equipamento ou circuito seja energizado de maneira indevida enquanto há pessoas realizando atividades de manutenção, inspeção, teste ou adequação.

A adoção de LOTO exige planejamento, identificação das fontes de energia, definição dos responsáveis, comunicação entre as equipes e verificação das condições de segurança antes do início do trabalho.

O procedimento aplicável deve ser definido conforme a instalação e a atividade, pois os pontos de seccionamento, os riscos e as formas de controle variam entre empreendimentos.

Entre os princípios que orientam uma atuação segura estão a identificação dos riscos, o controle de acesso, a sinalização adequada, a confirmação do estado da instalação, o uso de procedimentos documentados e a execução por profissionais habilitados para a atividade.

A desenergização e o bloqueio não devem ser tratados como etapas meramente administrativas: precisam estar integrados ao planejamento técnico e operacional.

Aterramento e proteção como elementos de segurança

O aterramento deve ser representado e analisado de forma compatível com a configuração da entrada de energia e com os equipamentos envolvidos.

O projeto pode incluir o cálculo da malha de aterramento, a representação dos condutores e conexões pertinentes e a integração com os dispositivos de proteção, sempre conforme as características verificadas no local e os requisitos técnicos aplicáveis.

A proteção precisa ser avaliada em conjunto com o sistema elétrico.

Não basta indicar dispositivos isoladamente; é necessário compreender sua função, sua posição na instalação, a coordenação com os demais elementos e as condições de operação previstas.

A solução final depende do nível de tensão, da demanda, da configuração da entrada, das características dos equipamentos e das exigências da concessionária.

Também é importante diferenciar o aterramento projetado para a entrada de energia de outras soluções existentes no empreendimento.

Sistemas como SPDA e demais equipotencializações podem ter interfaces técnicas relevantes, mas não devem ser presumidos como equivalentes sem avaliação profissional.

A compatibilização entre sistemas deve ser documentada quando fizer parte do escopo da instalação.

ART e responsabilidade técnica

A ART, Anotação de Responsabilidade Técnica, formaliza a responsabilidade de um profissional habilitado pelo serviço técnico correspondente.

Em projetos de entrada de energia, sua emissão deve estar relacionada ao escopo efetivamente contratado e às atribuições profissionais aplicáveis.

O documento não substitui o projeto, os memoriais, os desenhos ou as verificações técnicas; ele integra a documentação de responsabilidade do serviço.

A WV Elétrica informa emitir ART via CREA-SP.

A abrangência dessa responsabilidade deve ser interpretada de acordo com o objeto registrado, as atribuições do profissional e as condições específicas do projeto.

Alterações posteriores na instalação, mudanças de demanda ou modificações no padrão de fornecimento podem exigir revisão da documentação e nova avaliação de responsabilidade técnica.

Para o contratante, é recomendável confirmar antes da contratação quais entregáveis fazem parte do escopo, quem será o responsável técnico, quais documentos serão assinados e como serão tratadas eventuais revisões solicitadas pela concessionária.

Essa transparência reduz dúvidas sobre os limites do serviço e evita confundir a emissão da ART com uma aprovação automática do projeto.

Instrumentos calibrados conforme a RBC

Levantamentos e verificações técnicas podem depender de medições realizadas em campo.

A qualidade dessas informações está relacionada ao método empregado, às condições da instalação, à qualificação de quem executa a atividade e à confiabilidade dos instrumentos utilizados.

Instrumentos calibrados conforme a RBC contribuem para a rastreabilidade metrológica das medições dentro do escopo de sua calibração.

A WV Elétrica informa utilizar instrumentos calibrados conforme a RBC.

Esse recurso reforça a preocupação com a confiabilidade dos dados obtidos, mas não elimina a necessidade de interpretar os resultados no contexto da instalação.

Uma medição isolada não substitui a análise do sistema, a conferência das condições de campo e a avaliação do responsável técnico.

Limites da responsabilidade e validação no local

Nenhum modelo documental deve ser aplicado sem confirmação das condições reais do empreendimento.

O responsável técnico precisa considerar, entre outros aspectos, o ponto de ligação, a infraestrutura existente, o acesso à entrada, as interferências físicas, o espaço para operação e manutenção, a expansão prevista e as exigências específicas da concessionária.

A validação local é especialmente importante em reformas, ampliações e adequações de instalações existentes.

Informações desatualizadas podem levar a diagramas incompatíveis, dimensionamento inadequado, ausência de elementos de proteção ou divergências entre o projeto aprovado e o que foi efetivamente construído.

Quando houver alteração de escopo, a documentação deve ser reavaliada antes da execução ou da energização.

Na WV Elétrica, o rigor normativo, a segurança técnica, a integridade e a transparência são apresentados como valores de atuação.

A empresa informa atender nacionalmente e desenvolver projetos, instalações, manutenções, laudos técnicos e adequações às normas NR-10 e NBRs.

Ainda assim, a solução, o escopo e a validação necessários devem ser definidos para cada local, instalação e exigência de fornecimento.

Documentação e processo de aprovação junto à concessionária

A aprovação de uma entrada de energia depende da apresentação de uma documentação técnica coerente com as características da instalação e com os padrões da concessionária responsável pelo fornecimento.

O projeto deve traduzir, de forma clara e verificável, a demanda prevista, a configuração da entrada, os sistemas de proteção, a medição, o aterramento e as condições físicas para implantação.

A WV Elétrica pode elaborar a documentação técnica e oferecer suporte na protocolização e no acompanhamento do processo junto ao portal de engenharia da concessionária.

A análise, entretanto, está sujeita às exigências locais, aos critérios do órgão responsável e às informações disponíveis sobre o imóvel e a instalação.

Por isso, o atendimento aos padrões aplicáveis deve ser verificado antes do envio.

Memorial descritivo

O memorial descritivo explica as premissas adotadas no projeto e complementa as representações gráficas.

Normalmente, apresenta a finalidade da entrada, as características gerais do fornecimento, a demanda considerada, os critérios de proteção, medição e aterramento, além das condições relevantes para execução e operação.

Esse documento deve ser compatível com os diagramas, desenhos, cálculos e demais peças técnicas.

Divergências entre o memorial e as pranchas podem gerar pedidos de esclarecimento, correções ou reapresentação do projeto.

Diagramas e desenhos técnicos

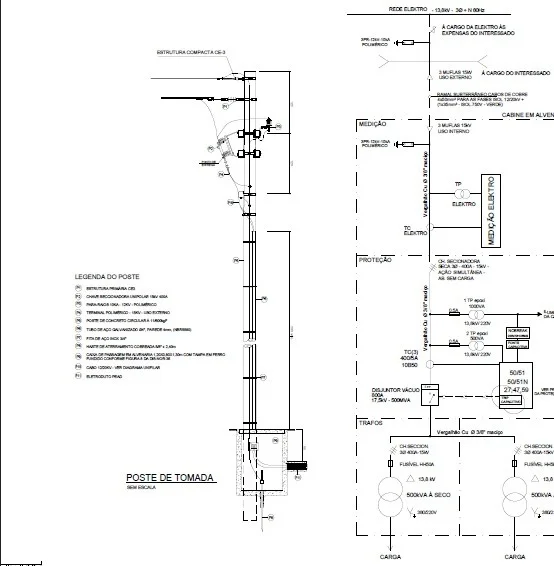

Os diagramas unifilares e trifilares representam a configuração elétrica da entrada e ajudam a concessionária e os responsáveis pela execução a compreender a distribuição dos circuitos, os pontos de proteção, a medição e as conexões previstas.

A necessidade de cada representação pode variar conforme o tipo de fornecimento e as exigências do padrão local.

A documentação também pode incluir plantas, cortes esquemáticos e desenhos técnicos elaborados em CAD.

Essas peças devem apresentar informações suficientes para a análise da solução e para a futura implantação, sem substituir as verificações de campo necessárias.

Cálculo da malha de aterramento

O aterramento precisa ser considerado tanto na documentação elétrica quanto na implantação física da entrada.

O cálculo da malha de aterramento registra as premissas e os critérios técnicos utilizados para a solução projetada, permitindo relacioná-la aos demais elementos de proteção e segurança.

A documentação deve indicar a configuração prevista de maneira compatível com o projeto e com as exigências aplicáveis.

Quando existem instalações, estruturas ou sistemas elétricos próximos, a análise precisa considerar as condições observadas no local e as possíveis interfaces entre os sistemas.

Plantas, cortes e cabine primária

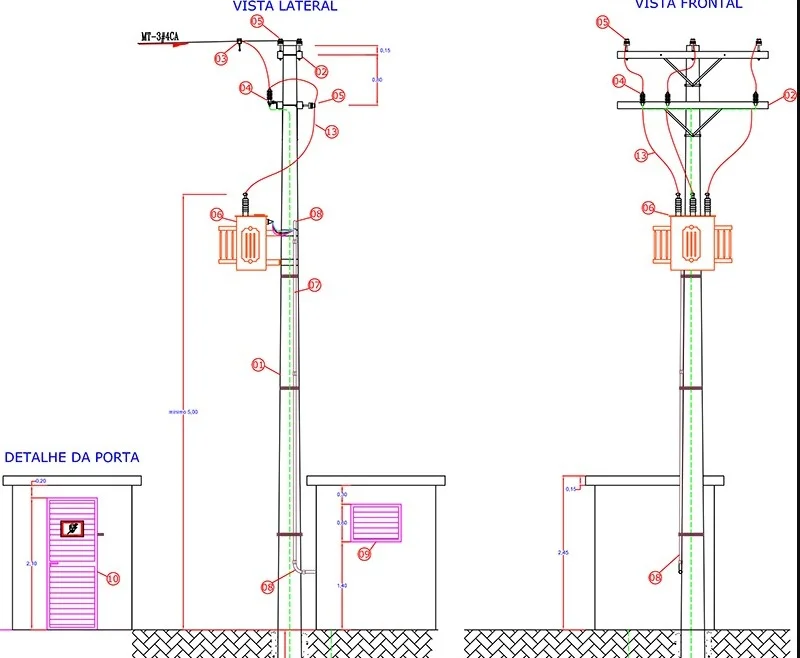

Em entradas que envolvem cabine primária ou subestação, plantas e cortes ajudam a demonstrar a implantação física, os acessos, a disposição dos componentes e a relação da estrutura com o terreno e a infraestrutura existente.

O layout físico em 3D pode complementar essa compreensão ao apresentar a organização espacial da cabine.

Esses desenhos devem ser desenvolvidos a partir de dados confiáveis de campo.

Levantamentos, topografia e estudos planialtimétricos contribuem para confirmar o ponto de ligação, identificar interferências e compatibilizar o projeto elétrico com as condições civis e operacionais do empreendimento.

Documentos de responsabilidade técnica

A responsabilidade técnica deve ser formalizada conforme o escopo do serviço e as exigências aplicáveis.

No contexto informado, a WV Elétrica emite ART por meio do CREA-SP.

A ART relaciona o profissional legalmente responsável ao trabalho desenvolvido e deve estar coerente com o conteúdo efetivamente apresentado no projeto.

A documentação de responsabilidade técnica não elimina a necessidade de conferência das demais peças.

Memorial, diagramas, plantas, cálculos e informações cadastrais precisam formar um conjunto consistente para que a análise seja objetiva.

Conferência dos padrões antes do protocolo

Antes da protocolização, é recomendável realizar uma conferência documental e técnica.

O objetivo é verificar se o projeto utiliza os formulários, modelos, critérios e padrões exigidos pela concessionária que atende o local.

Também devem ser revisados os dados do imóvel, a identificação do solicitante, a demanda, o tipo de fornecimento e as informações da infraestrutura existente.

Uma conferência pode contemplar:

• compatibilidade entre memorial descritivo, diagramas, plantas e cortes;
• coerência entre carga, demanda e padrão de fornecimento indicado;
• representação da proteção, medição e aterramento;
• identificação do ponto de ligação e das condições físicas da implantação;
• presença dos documentos de responsabilidade técnica exigidos;
• atendimento aos padrões publicados pela concessionária;
• legibilidade, revisão e organização dos arquivos enviados.

Como os requisitos podem variar de acordo com a concessionária e com a característica da instalação, a lista final de documentos deve ser confirmada para cada processo.

Protocolização e análise pela concessionária

Após a consolidação da documentação, o projeto pode ser protocolizado diretamente no portal de engenharia da concessionária.

A protocolização deve preservar a rastreabilidade do processo e permitir a identificação dos arquivos submetidos, da solicitação correspondente e das eventuais comunicações recebidas durante a análise.

A concessionária pode aceitar a documentação, solicitar esclarecimentos, apontar pendências ou requerer ajustes.

Quando houver exigências, a equipe responsável deve avaliar cada apontamento, revisar as peças necessárias e reapresentar a documentação corrigida conforme o procedimento indicado.

Esse fluxo não representa uma aprovação automática nem permite estabelecer previamente um resultado, pois a decisão depende da análise do órgão responsável.

A WV Elétrica oferece suporte nesse processo conforme o escopo contratado, com atuação nacional e elaboração de projetos, instalações, manutenções, laudos e adequações normativas para diferentes tipos de instalações.

Causas comuns de reprovação ou exigência

Entre as causas genéricas de reprovação, pendência ou solicitação de complementação estão dados incompletos, divergências entre documentos e incompatibilidade com o padrão local.

Também podem ser questionados o dimensionamento informado, a representação da proteção, a documentação do aterramento, a implantação física ou a ausência de elementos exigidos para a análise.

Alterações realizadas no imóvel ou na instalação depois da elaboração do projeto também podem tornar a documentação desatualizada.

Por isso, reformas, ampliações, mudança de demanda ou modificações na cabine devem ser comunicadas ao responsável técnico para avaliar a necessidade de revisão.

Uma documentação bem estruturada reduz retrabalho e facilita a comunicação entre proprietário, projetista, executores e concessionária.

Ainda assim, cada entrada de energia deve ser analisada de acordo com seu local, sua finalidade, suas condições existentes e as exigências vigentes no momento do protocolo.

Erros comuns manutenção preventiva e eficiência energética

Uma entrada de energia não deve ser analisada apenas como um conjunto de desenhos para aprovação.

Os dados utilizados no projeto precisam representar as condições reais da instalação, a demanda prevista, as características da infraestrutura e as exigências aplicáveis da concessionária.

Quando essas informações são incompletas ou desatualizadas, aumentam as chances de retrabalho, incompatibilidades, intervenções emergenciais e interrupções na operação.

A prevenção começa antes da execução.

Um levantamento consistente, a documentação técnica atualizada e a definição de uma rotina de manutenção permitem identificar desvios com antecedência e apoiar decisões relacionadas à segurança, à continuidade operacional e ao consumo de energia.

Dados incompletos de campo

Um dos erros mais frequentes é iniciar ou revisar o projeto com informações insuficientes sobre o local.

A ausência de dados sobre a infraestrutura existente, o ponto de ligação, os acessos, as interferências físicas, a posição dos equipamentos e as condições da edificação pode levar a soluções que não correspondem ao ambiente real.

O levantamento de campo deve ser compatível com o objetivo do serviço e com o nível de detalhamento necessário.

Em determinadas situações, também podem ser necessários dados de topografia e estudos planialtimétricos para compreender desníveis, trajetos, ocupação do terreno e relação entre a entrada de energia e as demais estruturas.

Plantas antigas, fotografias isoladas ou informações fornecidas sem verificação podem não refletir reformas, ampliações e alterações realizadas ao longo do tempo.

Antes de dimensionar ou revisar uma entrada, é recomendável conferir:

• ponto de ligação e condições de acesso;
• infraestrutura elétrica existente e seus limites aparentes;
• localização de quadros, cabines, subestações e equipamentos relevantes;
• interferências civis, estruturais e operacionais;
• espaço disponível para circulação, manutenção e expansão;
• documentos anteriores e sua correspondência com a instalação;
• alterações previstas para a operação do imóvel.

A coleta de dados não substitui a análise do responsável técnico, mas fornece a base para que as decisões de projeto sejam coerentes com a realidade encontrada.

Demanda subestimada e expansão desconsiderada

Subestimar a demanda pode produzir uma entrada aparentemente adequada para o momento, mas incapaz de acompanhar a evolução da operação.

Em indústrias, empresas, condomínios e instituições, novas máquinas, sistemas de climatização, carregadores, linhas de produção ou ampliações prediais podem alterar significativamente o perfil de consumo.

O dimensionamento deve considerar as cargas instaladas, a utilização provável, a simultaneidade em linguagem técnica apropriada e a expansão prevista.

Isso não significa adotar uma solução genérica ou superdimensionada sem justificativa.

Significa documentar as premissas utilizadas e verificar se elas representam o uso atual e o cenário planejado.

Uma análise incompleta pode gerar aquecimento indevido, limitações operacionais, necessidade de mudanças prematuras e incompatibilidade com o padrão de fornecimento definido.

Também pode dificultar a avaliação da qualidade de energia, pois oscilações, desequilíbrios e quedas de tensão podem estar associados tanto ao sistema de fornecimento quanto ao comportamento das cargas.

Para reduzir esse risco, o briefing técnico deve registrar quais cargas já existem, quais serão instaladas, quais funcionam simultaneamente e quais mudanças estão previstas.

As premissas precisam ser validadas conforme as características do local e os critérios da concessionária aplicável.

Incompatibilidade com o padrão local da concessionária

Outro erro é tratar os requisitos da concessionária como uma etapa posterior.

Cada solicitação de fornecimento, alteração ou adequação precisa ser analisada conforme os padrões e procedimentos locais.

Uma solução tecnicamente plausível pode exigir revisão se não estiver compatível com os critérios documentais, construtivos ou de atendimento adotados pela concessionária responsável.

A incompatibilidade pode aparecer em diagramas, representação do padrão de entrada, identificação dos componentes, documentação, localização, forma de medição, proteção, aterramento ou informações da unidade consumidora.

A conferência antecipada reduz a possibilidade de reapresentações e de ajustes durante a execução.

O projeto deve distinguir claramente o que foi verificado em campo, o que foi definido como premissa e o que depende de análise ou aprovação externa.

Essa transparência facilita a comunicação entre proprietário, projetista, instalador, equipe de manutenção e concessionária.

Aterramento não documentado

O aterramento não deve ser tratado como um detalhe secundário ou como uma informação presumida.

A ausência de documentação sobre a malha, suas conexões, os pontos de equipotencialização e a relação com os demais sistemas dificulta a avaliação da segurança e a manutenção futura.

Em um projeto de entrada de energia, o cálculo da malha de aterramento e a representação dos elementos aplicáveis precisam estar integrados à documentação técnica.

A solução final depende das condições da instalação, das características do solo, dos equipamentos envolvidos e das normas e padrões pertinentes.

Por isso, não é adequado presumir uma configuração única para todos os imóveis.

Quando a instalação sofre reformas, ampliações ou mudanças de equipamentos, o aterramento existente também deve ser considerado na avaliação.

Registros incompletos podem dificultar a identificação de alterações, a investigação de falhas e a verificação da continuidade dos caminhos de proteção.

Ausência de compatibilização entre disciplinas

Uma entrada de energia pode envolver interfaces com arquitetura, estruturas, fundações, instalações civis, segurança, operação e manutenção.

Mesmo quando o escopo principal é elétrico, a falta de compatibilização pode criar conflitos físicos e operacionais.

Portas, bases, shafts, passagens, áreas de circulação, ventilação, drenagem, acessos para equipamentos e espaços de manutenção devem ser avaliados em conjunto com a solução elétrica.

Plantas, cortes esquemáticos, detalhes em CAD e, quando aplicável, um layout físico em 3D da cabine primária ajudam a visualizar interferências antes da obra.

A compatibilização também deve considerar a continuidade da operação.

Uma solução pode ser tecnicamente possível, mas inadequada se bloquear um acesso, exigir desligamentos não planejados ou impedir a realização segura de inspeções e intervenções.

Alterações executadas sem atualização documental

Modificar a instalação sem atualizar diagramas, plantas, memoriais e registros técnicos cria uma diferença entre o que existe no local e o que está documentado.

Essa diferença aumenta o risco durante manutenções, ampliações, diagnósticos e situações de emergência.

O problema pode surgir após a troca de equipamentos, a mudança de circuitos, a ampliação de cargas, a alteração de proteção ou a reorganização da infraestrutura.

Mesmo uma intervenção considerada simples pode afetar a leitura do sistema e as premissas usadas no projeto original.

A atualização documental deve ser tratada como parte do controle técnico da instalação.

O responsável pela alteração precisa registrar o que foi modificado, quais documentos foram revisados e quais verificações são necessárias antes da liberação para operação.

A emissão ou atualização da documentação de responsabilidade técnica deve ser avaliada conforme o escopo e as exigências aplicáveis.

Relação entre entrada de energia, qualidade e eficiência

A entrada de energia influencia a forma como a instalação recebe, distribui e utiliza a eletricidade, mas não deve ser analisada isoladamente.

Qualidade de energia e eficiência energética dependem de diversos fatores, como perfil de carga, condições dos equipamentos, equilíbrio entre fases, fator de potência, perdas, harmônicas, conexões e práticas operacionais.

Uma entrada corretamente planejada contribui para uma base técnica mais organizada, porém não elimina automaticamente problemas de consumo ou qualidade.

A identificação das causas exige avaliação compatível com a instalação, podendo envolver levantamento de dados, medições e análise especializada.

As conclusões devem ser baseadas em evidências e nas características reais do sistema.

A eficiência também está relacionada à redução de perdas evitáveis, ao uso adequado dos equipamentos e à manutenção de condições operacionais seguras.

Por isso, decisões sobre expansão, substituição de cargas e alterações no padrão de fornecimento devem considerar os impactos no conjunto da instalação, não apenas um equipamento isolado.

Manutenção preventiva e corretiva

A manutenção preventiva busca reduzir a probabilidade de falhas por meio de inspeções, verificações e intervenções planejadas.

Já a manutenção corretiva ocorre após a identificação de uma falha, anomalia ou perda de desempenho.

A escolha das atividades, dos instrumentos e da periodicidade precisa considerar o tipo de instalação, a criticidade das cargas, o ambiente, o histórico de ocorrências e as orientações técnicas aplicáveis.

Não existe uma periodicidade universal que possa ser aplicada indistintamente a indústrias, condomínios, estabelecimentos comerciais e instituições.

O plano deve ser definido por avaliação técnica e revisado quando houver mudanças relevantes na operação, no carregamento ou na infraestrutura.

Entre os registros úteis para a gestão da manutenção estão:

• identificação dos equipamentos e setores avaliados;
• descrição das condições encontradas;
• medições e inspeções realizadas, quando aplicável;
• anomalias observadas e sua criticidade;
• recomendações de correção e prioridade;
• histórico de intervenções;
• atualização dos documentos após mudanças;
• responsável técnico e evidências da execução.

Esse controle ajuda a transformar a manutenção em um processo contínuo de gestão de risco, em vez de uma resposta isolada a falhas.

Termografia como tema relacionado

A termografia pode fazer parte de uma avaliação técnica voltada à identificação de padrões térmicos anormais em componentes e conexões elétricas.

Entretanto, sua aplicação, seus critérios de análise e sua periodicidade devem ser definidos conforme o objetivo da inspeção, as condições de carga, o ambiente e as características da instalação.

A termografia não deve ser apresentada como substituta de toda a manutenção ou como procedimento automaticamente integrado a qualquer projeto de entrada de energia.

Os resultados precisam ser interpretados por profissional competente e relacionados a outras informações técnicas, quando necessário.

Uma indicação térmica pode exigir investigação complementar antes que seja tomada uma decisão de intervenção.

Na prática, o mais importante é integrar inspeções, medições, documentação e histórico operacional em um plano coerente.

Para instalações críticas, a avaliação deve considerar os riscos de interrupção, o impacto das cargas e as condições de segurança para acesso e trabalho.

Como prevenir retrabalho e preservar a continuidade operacional

A prevenção de erros depende de uma sequência organizada: levantar as condições reais, registrar premissas, dimensionar com base em dados, compatibilizar a solução, conferir os padrões locais, documentar as responsabilidades e acompanhar as alterações posteriores.

Esse processo também favorece a comunicação entre o proprietário, a equipe de engenharia, os executores e os responsáveis pela operação.

A WV Elétrica atua com projetos, instalações, manutenções preventivas e corretivas, laudos técnicos e adequações às normas NR-10 e NBRs.

Em projetos e avaliações de instalações, a definição do escopo, das inspeções, das medições e da periodicidade deve considerar as características específicas de cada cliente e ser conduzida com rigor técnico e transparência.

Para uma instalação nova, em reforma ou em expansão, a melhor decisão é solicitar uma avaliação técnica antes de executar alterações que possam afetar a entrada de energia, a qualidade do fornecimento, o aterramento, a proteção ou a continuidade da operação.

Dessa forma, a manutenção deixa de ser apenas uma resposta a falhas e passa a apoiar a segurança, a conformidade documental e a eficiência do sistema elétrico.

Como contratar, avaliar e validar um projeto de entrada de energia?

A contratação de um projeto de entrada de energia deve começar pela definição clara do escopo, das condições existentes e das exigências da concessionária responsável pelo fornecimento.

Antes de comparar propostas, o responsável pela indústria, empresa, condomínio, instituição ou empreendimento deve verificar se o serviço contempla levantamento técnico, dimensionamento, documentação executiva, responsabilidade técnica e suporte no processo de análise.

Mais do que receber desenhos, o contratante precisa obter uma solução coerente com a demanda da instalação, a infraestrutura disponível, a expansão prevista e os requisitos de segurança.

Uma contratação bem especificada reduz o risco de retrabalho, incompatibilidades entre disciplinas e atrasos decorrentes de documentação incompleta.

Checklist para o briefing técnico

O briefing deve reunir as informações necessárias para que o responsável técnico compreenda o cenário da instalação.

Quanto mais consistente for a base de dados, mais adequada tende a ser a avaliação das alternativas de entrada, proteção, medição, aterramento e infraestrutura.

Inclua no briefing, sempre que disponível:

• finalidade da instalação e atividade desenvolvida no local;
• endereço e identificação da unidade consumidora;
• situação da obra, reforma, ampliação ou alteração de demanda;
• cargas instaladas e previsão de novas cargas;
• informações existentes sobre demanda, fornecimento e padrão de entrada;
• faturas, documentos ou registros técnicos disponíveis;
• plantas arquitetônicas, civis e de implantação;
• informações sobre cabine primária, subestação ou infraestrutura existente;
• condições de acesso ao local para levantamento de campo;
• necessidade de compatibilização com projetos civis, mecânicos ou operacionais;
• histórico de exigências, correções ou reprovações da concessionária, quando houver;
• necessidade de protocolização e acompanhamento da análise documental.

Também é importante registrar as premissas que ainda precisam ser confirmadas em campo.

Uma proposta tecnicamente responsável deve distinguir dados fornecidos pelo cliente, informações observadas na inspeção e definições que dependem da concessionária ou de estudos complementares.

Perguntas sobre escopo e levantamento

Antes da contratação, solicite uma descrição objetiva das entregas.

Pergunte se o escopo inclui levantamento de campo, topografia, estudos planialtimétricos, definição do ponto de ligação, verificação de interferências, detalhamento em CAD, plantas, cortes esquemáticos, diagramas unifilares e trifilares, memorial descritivo, cálculo da malha de aterramento e layout físico em 3D da cabine primária quando aplicável.

Também confirme:

• quais informações serão levantadas presencialmente;
• como serão tratadas as condições existentes que não aparecem nos documentos;
• se o projeto considerará expansão futura informada pelo contratante;
• quais interfaces com arquitetura, estrutura, obras civis e operação serão avaliadas;
• quais documentos serão entregues ao final;
• se haverá apoio na organização e na protocolização junto à concessionária;
• como serão registradas eventuais solicitações de correção;
• quais pontos dependem de validação local antes da emissão final.

O termo de referência deve separar projeto conceitual, projeto executivo e documentação destinada à análise da concessionária.

Esses produtos podem ter finalidades diferentes.

Um estudo preliminar orienta decisões, enquanto o projeto executivo precisa oferecer informações suficientes para construção, reforma, compatibilização e verificação técnica dentro do escopo contratado.

Documentação, concessionária, ART e normas

A documentação deve ser conferida de acordo com os padrões da concessionária e com as normas técnicas aplicáveis ao local e ao tipo de instalação.

Como as exigências podem variar, não é adequado tratar um modelo único como válido para todas as unidades consumidoras ou regiões.

Peça que a proposta esclareça como serão organizados:

• diagramas unifilares e trifilares;
• memorial descritivo;
• desenhos, plantas e cortes;
• cálculo ou estudo da malha de aterramento;
• informações de proteção e medição;
• representação da cabine primária ou subestação, quando aplicável;
• documentos de responsabilidade técnica;
• registros necessários para protocolização;
• revisões decorrentes de exigências formalmente apresentadas.

A ART via CREA-SP deve ser tratada como parte da responsabilidade técnica correspondente ao serviço contratado.

O contratante deve confirmar o escopo coberto pelo documento e sua relação com as atividades efetivamente executadas.

A ART não substitui a análise dos desenhos, dos memoriais, das premissas de projeto ou das exigências da concessionária.

Também pergunte como o fornecedor aborda NR-10, NR-35, procedimentos LOTO, segurança durante levantamentos e acesso a áreas de risco.

Esses temas não devem ser apenas palavras em uma proposta: precisam estar relacionados à forma de trabalho, às responsabilidades das partes e às condições de acesso à instalação.

Critérios para avaliar experiência e metodologia

A experiência deve ser analisada pela capacidade de organizar o problema técnico, e não apenas pela quantidade de serviços declarada.

Para uma entrada de energia, procure evidências de uma metodologia que conecte levantamento, dimensionamento, representação gráfica, documentação, segurança e análise da concessionária.

Avalie se o fornecedor:

• explica as premissas usadas no dimensionamento;
• identifica as informações ainda pendentes;
• diferencia baixa tensão, média tensão e situações com cabine primária sem simplificações indevidas;
• considera o padrão de fornecimento exigido localmente;
• demonstra como verifica aterramento, proteção e medição;
• prevê compatibilização com a infraestrutura física existente;
• registra alterações e revisões de forma rastreável;
• apresenta os limites do escopo e das responsabilidades;
• comunica riscos de forma clara e sem promessas de resultado;
• entrega documentos compreensíveis para o cliente, a obra e a operação.

A segurança técnica também deve ser observada nos recursos empregados.

Conforme as informações institucionais fornecidas, a WV Elétrica utiliza instrumentos calibrados conforme a RBC, conta com equipe habilitada em NR-10 e NR-35, adota procedimentos LOTO e emite ART via CREA-SP.

Esses elementos podem ser considerados pelo contratante na avaliação de método, rastreabilidade e responsabilidade profissional.

Transparência significa informar o que está incluído, o que depende de dados externos e quais situações podem exigir revisão.

Uma proposta que não esclarece essas fronteiras dificulta a validação do resultado e pode gerar divergências durante a obra ou na análise da concessionária.

Quando solicitar adequação ou revisão

A adequação ou revisão de um projeto pode ser necessária quando houver mudança de carga, ampliação da unidade, alteração do ponto de ligação, reforma da cabine, mudança no padrão de fornecimento ou identificação de incompatibilidades entre os desenhos e a instalação executada.

Também vale solicitar uma avaliação técnica quando:

• a obra não corresponde aos documentos disponíveis;
• foram instalados equipamentos não previstos no projeto;
• a demanda aumentou sem atualização da documentação;
• a concessionária apresentou exigências ou apontamentos;
• o aterramento não está suficientemente documentado;
• existem divergências entre diagramas, plantas e condições de campo;
• a entrada de energia será integrada a uma nova subestação;
• há sinais de problemas relacionados à qualidade de energia;
• a manutenção está sendo realizada sem histórico técnico confiável;
• mudanças operacionais podem afetar proteção, medição ou continuidade do fornecimento.

A revisão deve indicar quais documentos foram analisados, quais pontos foram encontrados e quais premissas precisam ser confirmadas.

Não é recomendável alterar componentes ou configurações de uma instalação de média ou alta tensão sem avaliação de profissional legalmente habilitado e sem considerar os padrões aplicáveis.

Perguntas frequentes antes da contratação

Quanto custa um projeto de entrada de energia?

O custo depende do escopo, da complexidade da instalação, do nível de tensão, da necessidade de levantamento, da existência de cabine primária ou subestação, da documentação disponível e das exigências da concessionária.

A forma adequada de obter uma definição comercial é apresentar um briefing técnico e solicitar uma avaliação da empresa contratada.

Qual é o prazo para concluir o projeto?

O prazo não deve ser presumido sem conhecer o escopo, as condições de campo, a disponibilidade de documentos e as etapas de análise externa.

Além da elaboração, podem existir atividades de levantamento, compatibilização, revisão e tramitação junto à concessionária.

Solicite que cada etapa seja descrita na proposta, sem considerar a análise da concessionária como algo controlável integralmente pelo projetista.

A concessionária aprova qualquer projeto protocolado?

Não.

A concessionária analisa a documentação segundo seus padrões e pode solicitar correções, complementações ou reapresentação.

Um projeto bem documentado e compatível com as exigências locais reduz a possibilidade de retrabalho, mas não é adequado prometer aprovação, prazo ou resultado específico.

A ART é necessária?

A necessidade e o escopo da ART devem ser definidos conforme a atividade técnica contratada e a responsabilidade profissional correspondente.

No caso da WV Elétrica, as informações fornecidas indicam a emissão de ART via CREA-SP.

O contratante deve confirmar quais entregas e responsabilidades estão abrangidas no documento.

Quando uma cabine primária é necessária?

A aplicação de cabine primária depende das características do fornecimento, da demanda, dos padrões locais e das condições da instalação.

Essa definição não deve ser feita apenas pelo porte aparente do imóvel.

Ela precisa resultar da análise técnica, das informações de carga e das exigências da concessionária.

O projeto precisa incluir aterramento?

O aterramento é um dos elementos normalmente analisados na entrada de energia e deve ser representado e documentado conforme o escopo e as exigências aplicáveis.

A necessidade de estudos, cálculos, medições ou adequações deve ser definida pelo responsável técnico a partir das condições reais da instalação.

Como manutenção e qualidade de energia se relacionam com o projeto?

Uma entrada de energia documentada facilita a operação, a manutenção e a identificação de alterações na instalação.

Problemas de qualidade de energia, aquecimento, conexões, proteção ou desempenho podem exigir avaliação específica.

A manutenção preventiva e corretiva deve ser planejada de acordo com as características da instalação, os riscos identificados e a orientação técnica aplicável.

Como validar a contratação antes do início?

Antes de autorizar o serviço, confira se a proposta apresenta escopo, premissas, entregáveis, responsabilidades, necessidade de acesso, critérios de revisão e forma de interação com a concessionária.

Verifique ainda se o fornecedor explica como serão tratados levantamento de campo, documentação existente, aterramento, proteção, medição, diagramas, desenhos e responsabilidade técnica.

Para consultar a WV Elétrica, apresente as informações disponíveis sobre a instalação e descreva o objetivo da obra ou adequação.

A WV Elétrica atua nacionalmente com projetos, instalações, manutenções, laudos técnicos e adequações às normas, atendendo indústrias, empresas, estabelecimentos comerciais, condomínios, instituições e instalações de média e alta tensão.

A avaliação individual do escopo permite orientar quais etapas e documentos são pertinentes ao caso.

Como continuidade da análise, vale consultar conteúdos internos sobre [NR-10], [NR-35], [SPDA], [aterramento], [termografia], [qualidade de energia], [manutenção preventiva], [laudos técnicos], [adequação às NBRs] e [subestações].

Esses temas ajudam a compreender como a entrada de energia se relaciona com segurança, confiabilidade operacional, documentação e gestão técnica da instalação.
