Montagem de painel eletrico

Montagem de painel eletrico: etapas, normas e segurança em instalações industriais

O que é montagem de painel eletrico e por que ela exige planejamento técnico?

A montagem de painel eletrico é o conjunto de atividades que organiza, fixa, conecta, identifica e verifica os componentes responsáveis pela distribuição, proteção, comando e controle da energia em uma instalação.

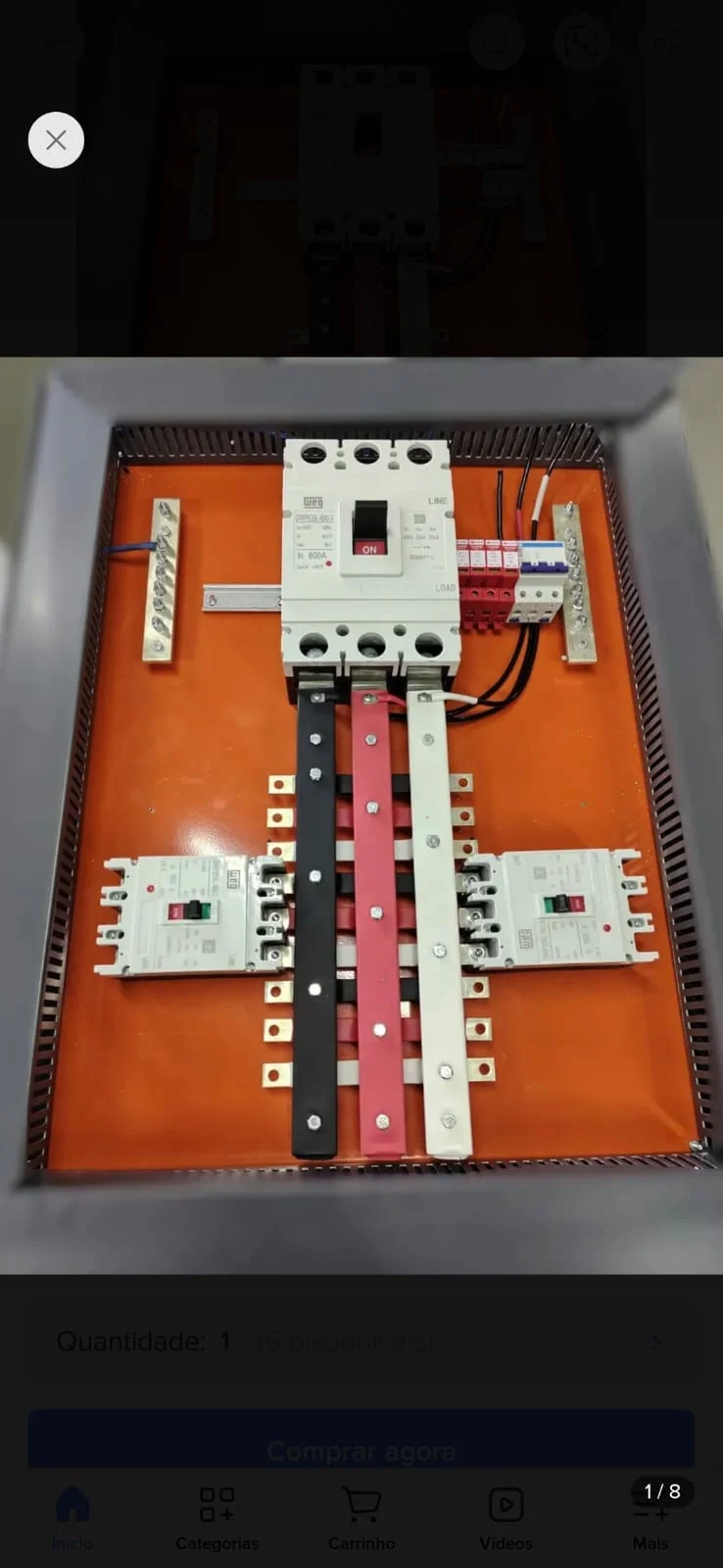

O painel pode reunir dispositivos como disjuntores, barramentos, contatores, relés, chaves, transformadores, instrumentos de medição e sistemas de proteção, sempre conforme as características definidas em projeto.

Esse trabalho não deve ser confundido com a simples instalação de uma caixa ou com a ligação isolada de condutores.

A sequência técnica normalmente envolve quatro etapas relacionadas: o projeto elétrico, que define cargas, circuitos, proteções e critérios de operação; a montagem, que organiza e conecta os componentes; a instalação, que integra o painel ao sistema elétrico do local; e o comissionamento, que verifica se o conjunto foi executado de acordo com o projeto e pode ser liberado com segurança, dentro do escopo aplicável.

Painéis elétricos são utilizados em indústrias, condomínios, empresas, hospitais, instituições e outros estabelecimentos que dependem de distribuição e controle confiáveis.

Em instalações de maior porte, o planejamento também precisa considerar a interface com entradas de energia, transformadores, sistemas de média tensão, aterramento, continuidade operacional e manutenção futura.

Por isso, a montagem deve ser conduzida por profissionais habilitados, com análise das condições reais do ambiente e observância das normas aplicáveis.

O que precisa ser definido antes da montagem?

A qualidade do resultado depende de informações técnicas que orientam a seleção dos componentes, a disposição interna e os procedimentos de verificação.

Entre os principais fatores estão:

Improvisações, alterações sem registro, conexões mal identificadas ou ausência de critérios de proteção podem dificultar a manutenção e aumentar a possibilidade de aquecimento, desligamentos indevidos, falhas de comando, danos aos equipamentos e exposição de pessoas a riscos elétricos.

Em sistemas de maior complexidade, uma não conformidade no painel também pode afetar processos produtivos, áreas comuns ou serviços essenciais.

O planejamento deve prever ainda a compatibilidade entre componentes, a separação adequada dos circuitos, a proteção contra contatos acidentais, a identificação dos condutores e dispositivos e a possibilidade de inspeções posteriores.

A conferência de conexões, o reaperto conforme critérios técnicos, os ensaios aplicáveis e o registro das evidências fazem parte de uma abordagem mais segura e rastreável.

Na atuação da WV Elétrica, a montagem e a avaliação de painéis devem ser entendidas em conjunto com projetos elétricos, inspeções, adequações normativas e manutenção preventiva em cabine primária.

Essa visão integrada é especialmente importante em instalações industriais e de média tensão, nas quais a condição dos barramentos, disjuntores, chaves, transformadores, isoladores, para-raios e sistemas de aterramento pode influenciar a confiabilidade do fornecimento.

Para aprofundar o planejamento, o conteúdo sobre projetos elétricos pode ser relacionado ao estudo da distribuição e da proteção, enquanto o material sobre manutenção preventiva em cabine primária complementa a compreensão das inspeções, dos ensaios e da documentação necessários depois da instalação.

A avaliação final deve sempre considerar o projeto, as orientações dos fabricantes, as normas pertinentes e as condições específicas do local.

Etapas fundamentais do projeto e da montagem de um painel elétrico

A montagem de painel eletrico deve seguir uma sequência técnica que começa antes da instalação física dos componentes.

O levantamento das cargas, a definição do projeto, a seleção dos dispositivos, a organização interna, as verificações e a documentação precisam estar coerentes entre si.

Essa abordagem reduz o risco de incompatibilidades, facilita a manutenção e contribui para uma energização mais segura.

Em instalações industriais, comerciais, condominiais e institucionais, o painel pode participar da distribuição, do comando e da proteção dos circuitos.

Por isso, sua montagem não deve ser tratada como uma simples reunião de componentes.

As decisões precisam considerar as condições de operação, o ambiente, a tensão do sistema, a capacidade dos equipamentos e os requisitos de segurança aplicáveis.

Passo a passo da montagem de um painel elétrico

1. Realizar o levantamento das cargas e das condições de operação. Devem ser identificados os equipamentos alimentados, a demanda prevista, os regimes de funcionamento, as correntes envolvidas, o ambiente de instalação e as condições de acesso, ventilação e manutenção.

   Em sistemas de maior porte, também é necessário avaliar a integração com a entrada de energia, transformadores, sistemas de proteção e demais partes da instalação.

2. Definir os diagramas e a arquitetura do painel. O projeto deve representar os circuitos de força, comando, proteção e controle, além das interligações relevantes.

   A definição deve considerar a função de cada circuito, a necessidade de seccionamento, a coordenação dos dispositivos e a forma de operação prevista.

   Diagramas atualizados são importantes para orientar a montagem, os testes e futuras intervenções.

3. Selecionar os componentes conforme o projeto. Disjuntores, chaves, contatores, relés, barramentos, dispositivos de proteção, bornes, transformadores e demais elementos devem ser especificados de acordo com as características da instalação e com as orientações dos fabricantes.

   A seleção e os ajustes não devem ser definidos apenas por aparência, disponibilidade imediata ou substituição improvisada.

4. Planejar a organização interna e a identificação. A disposição dos componentes deve favorecer a acessibilidade, a leitura dos circuitos, a dissipação de calor e a manutenção.

   Cabos, bornes, dispositivos e circuitos precisam receber identificação compatível com os diagramas.

   Também devem ser avaliadas a separação entre circuitos, a proteção contra contatos acidentais e a possibilidade de inspeção sem intervenções desnecessárias.

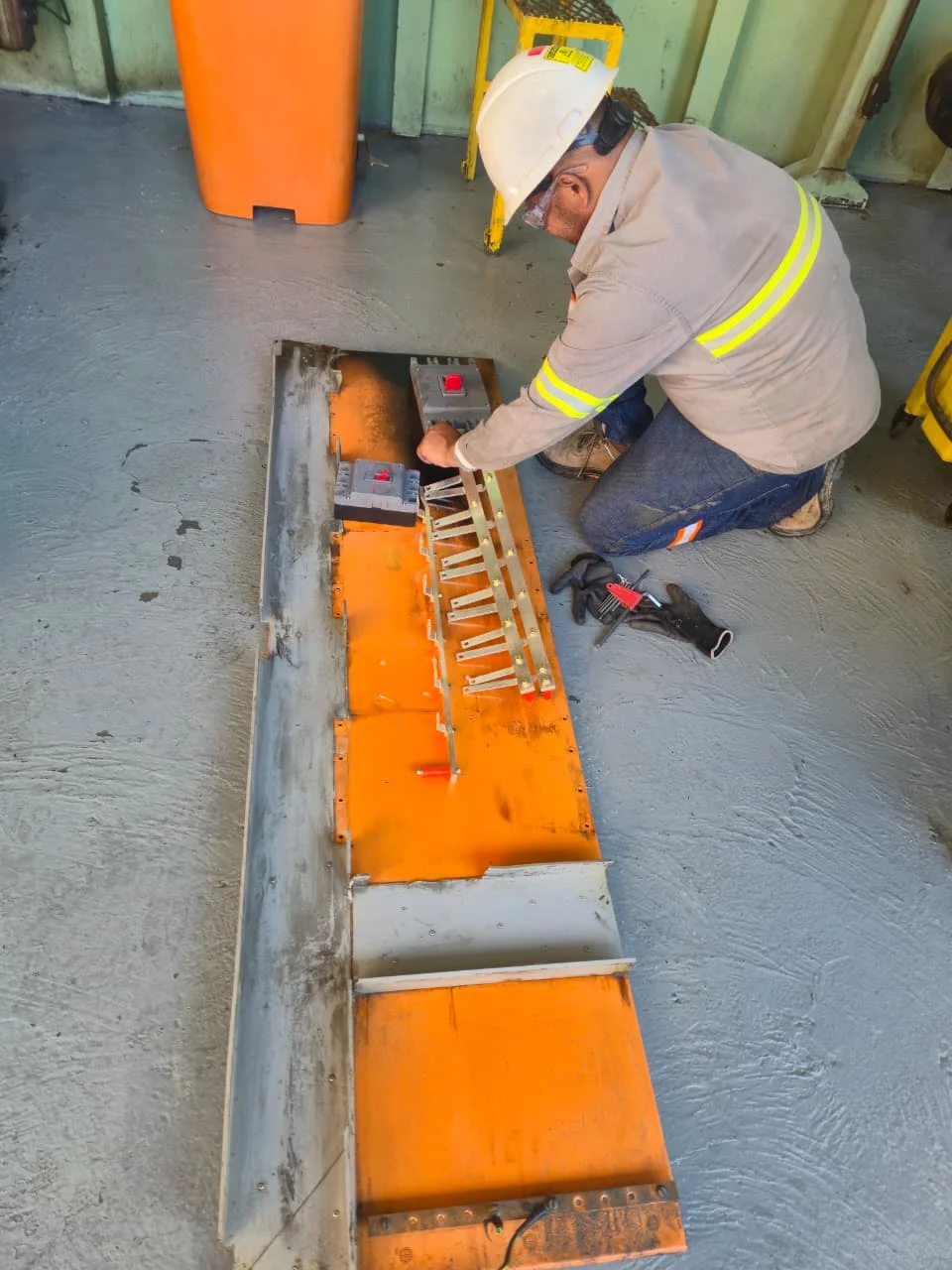

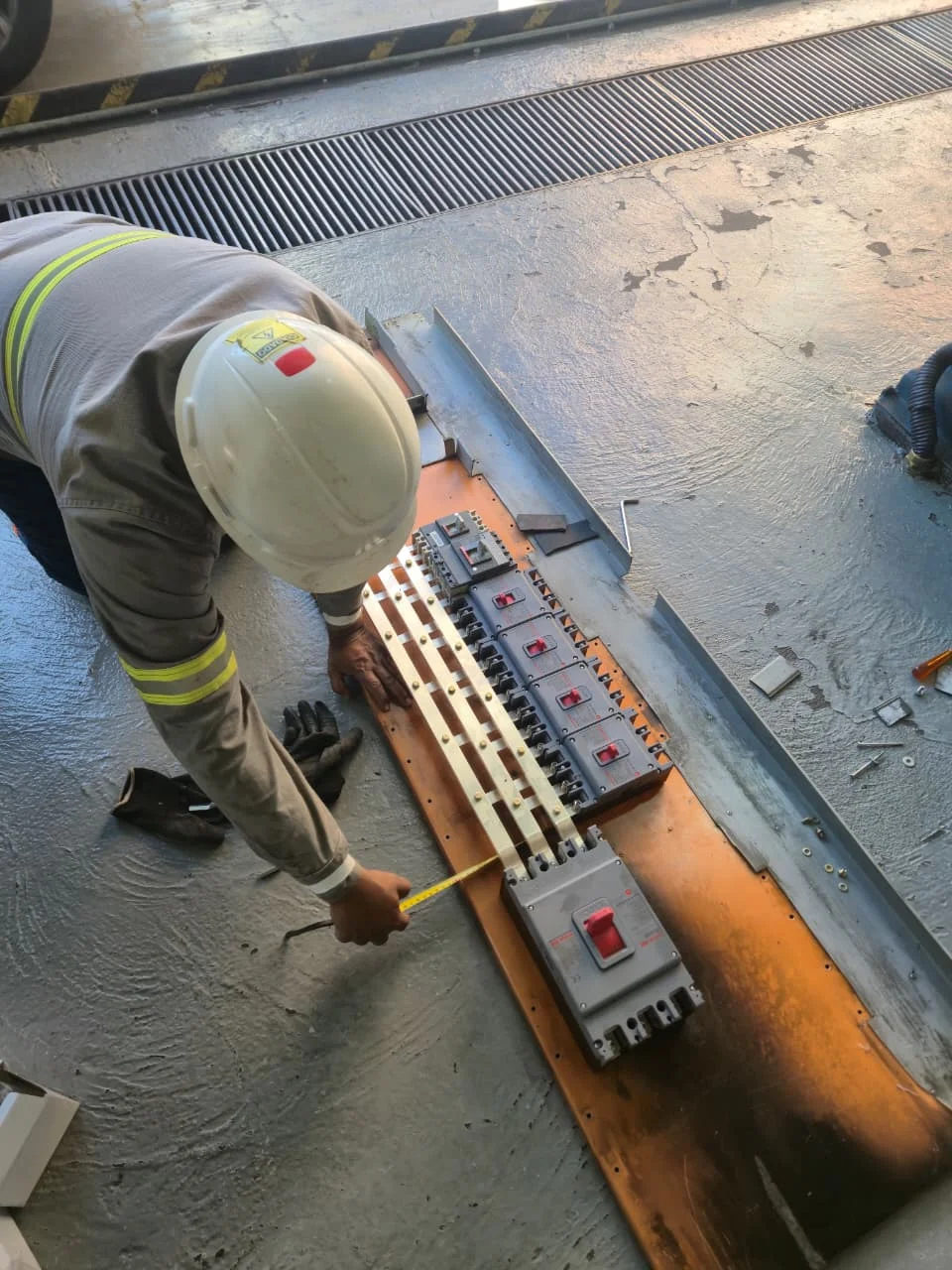

5. Executar a montagem mecânica e as conexões elétricas. Nesta etapa são instalados trilhos, placas, barramentos, dispositivos e acessórios, seguidos pelo encaminhamento e pela conexão dos condutores.

   As conexões devem respeitar o projeto, os limites dos componentes, as orientações do fabricante e os critérios técnicos aplicáveis.

   O uso de ferramentas adequadas e a conferência das conexões ajudam a evitar aquecimento, mau contato e falhas de operação.

6. Realizar inspeções e testes aplicáveis. Antes da energização, é necessário verificar a integridade física, a identificação, a continuidade dos circuitos, o aperto das conexões, o isolamento e o funcionamento dos dispositivos, conforme o escopo e os critérios definidos para a instalação.

   Ensaios elétricos, testes funcionais e verificações dos sistemas de proteção devem ser selecionados por profissional habilitado, considerando o tipo de painel e os riscos envolvidos.

7. Consolidar a documentação e fazer a liberação técnica. O conjunto documental pode incluir diagramas revisados, registros de inspeção, resultados de ensaios, evidências fotográficas, identificação dos componentes e recomendações para operação e manutenção.

   A liberação deve ocorrer somente após a avaliação das condições previstas no projeto e a confirmação de que as pendências relevantes foram tratadas.

A montagem, os testes e a liberação de um painel elétrico devem ser executados por profissionais habilitados e autorizados, com análise de riscos e procedimentos compatíveis com a instalação.

Quando houver necessidade de intervenção em circuitos existentes, o planejamento deve considerar medidas de controle, desenergização, bloqueio e etiquetagem, além das exigências aplicáveis da NR-10 e das normas técnicas relacionadas ao caso.

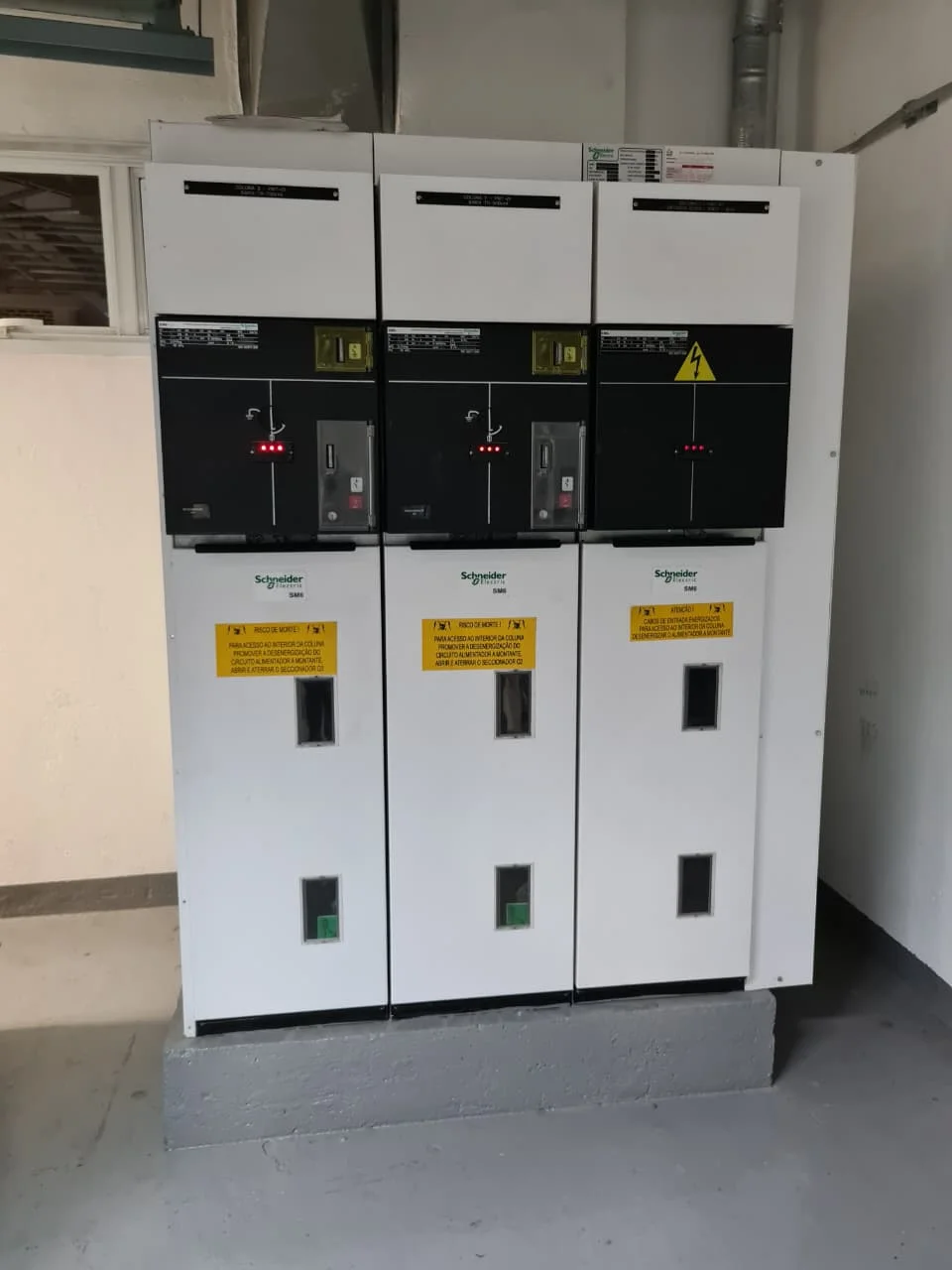

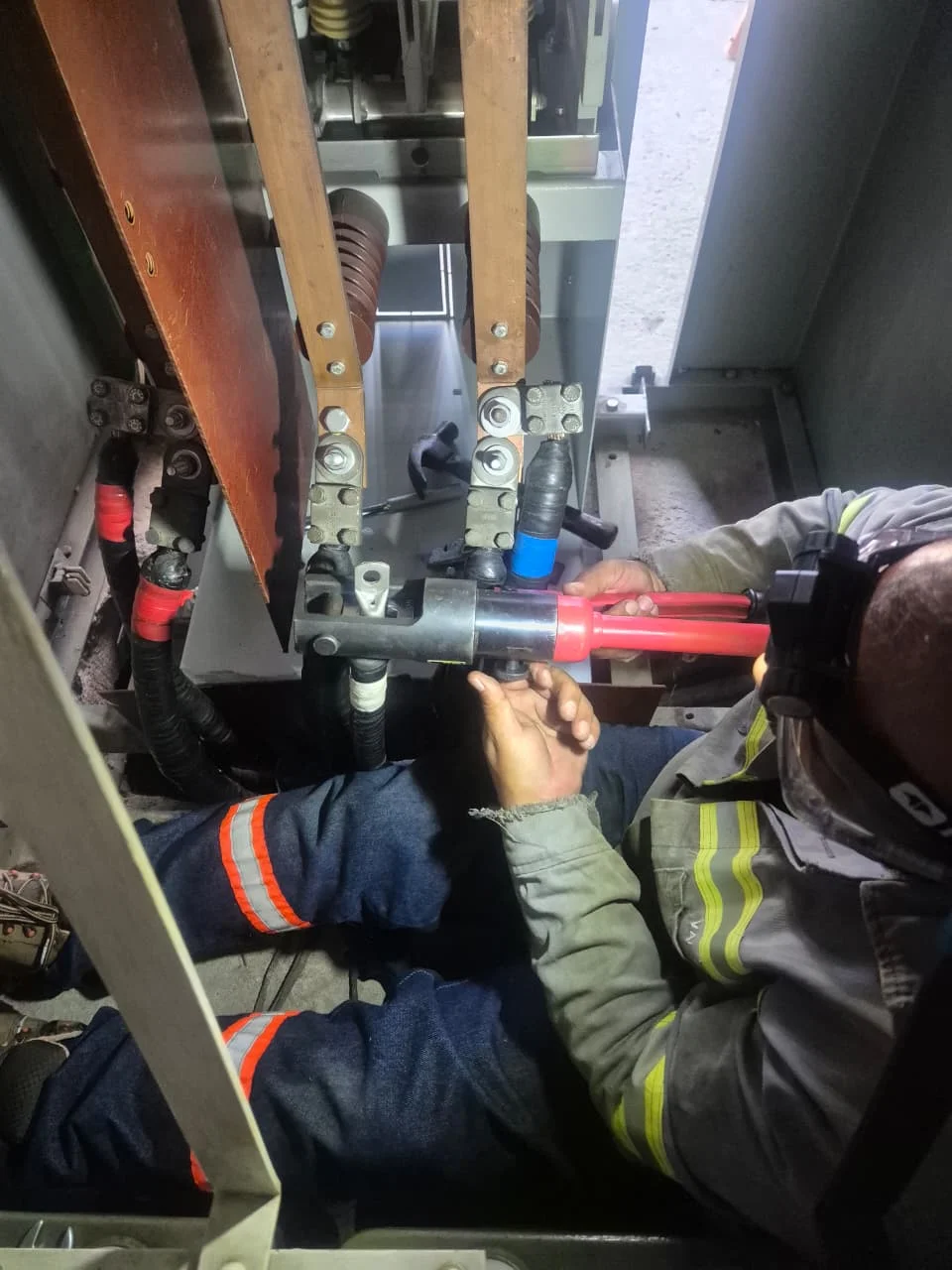

Em instalações de média tensão, a complexidade dos equipamentos e dos riscos reforça a necessidade de avaliação especializada antes de qualquer intervenção.

Normas técnicas e requisitos de segurança aplicáveis

A conformidade de uma instalação elétrica não depende de uma única norma.

Ela resulta da combinação entre requisitos legais, normas regulamentadoras, normas técnicas aplicáveis, características da edificação, nível de tensão, ambiente de instalação, finalidade do painel e escopo do serviço.

Por isso, a montagem, a inspeção ou a manutenção devem ser orientadas por projeto, análise de riscos e avaliação de profissional habilitado.

Qual é o papel da nr-10?

A NR-10 estabelece requisitos e condições mínimas para proteger trabalhadores que interagem direta ou indiretamente com instalações e serviços em eletricidade.

Seu foco está na segurança ocupacional, abrangendo medidas de controle, qualificação, capacitação, procedimentos, documentação, sinalização, responsabilidades e organização do trabalho.

Na prática, a aplicação da NR-10 deve ser refletida em etapas como:

• identificação dos perigos elétricos e dos riscos associados;
• definição de medidas de proteção coletiva e individual;
• elaboração ou atualização de procedimentos de trabalho;
• desenergização sempre que tecnicamente possível;
• bloqueio, impedimento de reenergização e sinalização;
• delimitação e controle das áreas de risco;
• utilização de equipamentos e ferramentas adequados;
• comprovação de capacitação e autorização compatíveis com a atividade;
• registro das inspeções, testes, intervenções e liberações.

A NR-10 não substitui o projeto elétrico nem determina, isoladamente, todos os critérios construtivos de um painel.

Ela deve ser aplicada em conjunto com as normas técnicas pertinentes e com as condições reais encontradas na instalação.

Nr-10, nbrs e demais referências técnicas

As normas regulamentadoras possuem caráter legal relacionado à segurança e saúde no trabalho.

Já as normas técnicas detalham critérios de projeto, seleção, instalação, ensaio, operação e manutenção de sistemas e equipamentos.

A escolha das referências depende do tipo de instalação e não deve ser feita por associação automática com uma única norma.

Em uma avaliação técnica, podem ser consideradas, conforme o escopo:

• normas de instalações elétricas de baixa tensão;
• normas de instalações elétricas de média tensão;
• requisitos técnicos para conjuntos de manobra e controle;
• normas relacionadas a proteção contra descargas atmosféricas;
• critérios de sistemas de aterramento e equipotencialização;
• requisitos de segurança de máquinas quando houver interface com comandos e acionamentos;
• normas da concessionária de energia aplicáveis ao ponto de entrega;
• instruções técnicas do fabricante dos componentes;
• requisitos específicos do ambiente industrial, comercial, hospitalar ou condominial.

Em instalações de média tensão, por exemplo, a análise pode envolver referências técnicas específicas para instalações elétricas desse nível de tensão, além das exigências da concessionária e dos procedimentos de segurança definidos para a intervenção.

A edição vigente de cada norma, o projeto aprovado e as características do sistema devem ser confirmados antes da execução.

A conformidade também exige coerência entre documentos.

O diagrama unifilar, as identificações físicas, os ajustes de proteção, a disposição dos componentes e as condições observadas em campo precisam representar a instalação real.

Um documento desatualizado pode dificultar o isolamento do circuito, aumentar o tempo de resposta diante de uma ocorrência e comprometer a segurança da equipe.

Diagramas, identificação e sinalização

Diagramas atualizados são instrumentos de segurança e não apenas documentos administrativos.

Eles ajudam a localizar alimentadores, dispositivos de seccionamento, transformadores, barramentos, cargas e interligações.

Também apoiam a análise de riscos, o planejamento do desligamento e a confirmação de que o circuito correto foi isolado.

Antes de uma intervenção, é importante verificar se:

• o diagrama corresponde à configuração instalada;
• os circuitos e componentes estão identificados de forma legível;
• os dispositivos de proteção podem ser associados às cargas correspondentes;
• há indicação dos pontos de seccionamento e das fontes de energia;
• os equipamentos possuem sinalização compatível com seus riscos;
• os acessos, espaços de trabalho e áreas restritas estão claramente delimitados;
• existem advertências sobre tensão, arco elétrico, partes móveis ou outros perigos pertinentes.

A identificação deve permanecer legível durante a operação e a manutenção.

Alterações realizadas no sistema precisam ser incorporadas à documentação técnica, evitando que a instalação evolua de maneira diferente do projeto registrado.

Análise de riscos e medidas de controle

A análise de riscos deve preceder a execução do serviço.

Ela considera, entre outros fatores, a possibilidade de contato com partes energizadas, curto-circuito, arco elétrico, energização inesperada, tensão residual, retorno de energia, indução, queda de objetos, umidade, calor, espaço reduzido e interferência de outros sistemas.

Com base nessa análise, a equipe define a sequência de trabalho, os recursos necessários, os limites da área, os equipamentos de proteção e os critérios de liberação.

A desenergização deve ser planejada e confirmada, pois desligar um dispositivo sem verificar a ausência de tensão não é suficiente para caracterizar uma condição segura.

Quando a atividade exigir intervenção em altura, a preparação também deve considerar os requisitos aplicáveis da NR-35.

Isso inclui avaliação das condições de acesso, prevenção de quedas, seleção de sistemas de proteção e capacitação compatível com a tarefa.

A necessidade de aplicação da NR-35 depende da configuração do local e da atividade efetivamente realizada.

Loto e controle contra reenergização

O bloqueio e a etiquetagem, conhecidos como LOTO, são práticas utilizadas para impedir a reenergização involuntária durante uma intervenção.

Quando aplicável, o processo deve ser planejado e executado de modo que a fonte de energia seja identificada, isolada, bloqueada, sinalizada e posteriormente verificada.

Uma sequência de controle normalmente contempla:

1. comunicar a intervenção às pessoas envolvidas;
2. identificar todas as fontes de energia relacionadas ao serviço;
3. desligar o equipamento conforme procedimento definido;
4. isolar as fontes por meio dos dispositivos apropriados;
5. aplicar bloqueios e etiquetas de advertência;
6. verificar a ausência de tensão com instrumento adequado;
7. controlar energias residuais ou acumuladas;
8. executar o serviço dentro dos limites estabelecidos;
9. remover bloqueios somente após a conferência da área e da equipe;
10. liberar a reenergização conforme procedimento autorizado.

A sequência exata deve ser adaptada ao sistema, ao número de fontes, à configuração da instalação e às regras internas do local.

Em instalações industriais ou de média tensão, a comunicação entre operação, manutenção e responsável técnico é especialmente relevante para evitar comandos conflitantes.

Componentes, organização interna e verificações antes da energização

A qualidade de uma montagem de painel eletrico depende tanto da seleção correta dos componentes quanto da forma como eles são organizados, identificados e verificados antes da energização.

O painel deve ser tratado como parte de um sistema elétrico projetado para uma determinada carga, tensão, ambiente, regime de operação e nível de proteção.

Por isso, a escolha dos dispositivos e seus ajustes não deve ser feita por improviso ou apenas pela dimensão física do gabinete.

Função dos principais componentes

Entre os elementos que podem integrar um painel estão:

• Barramentos: conduzem e distribuem energia entre os circuitos, exigindo dimensionamento compatível, fixação adequada, isolamento quando aplicável e proteção contra contatos acidentais.
• Disjuntores e dispositivos de proteção: interrompem circuitos em condições anormais, conforme a função prevista no projeto e os parâmetros definidos para a instalação.
• Chaves seccionadoras: permitem o seccionamento de partes do sistema e podem contribuir para a segurança durante intervenções, desde que utilizadas conforme sua aplicação e os procedimentos estabelecidos.
• Contatores e relés: realizam comandos, intertravamentos, sinalizações e funções de controle, devendo ser compatíveis com o circuito e com o regime de serviço.
• Transformadores: podem ser empregados para adequação de tensão, isolamento ou alimentação de circuitos específicos, conforme a arquitetura elétrica projetada.
• Isoladores e suportes: mantêm partes condutoras posicionadas e eletricamente separadas, contribuindo para a integridade dielétrica do conjunto.
• Sistemas de aterramento: oferecem um caminho de referência e de segurança para correntes de falha, devendo ser avaliados em conjunto com a instalação e os dispositivos de proteção.
• Dispositivos de proteção e sinalização: incluem recursos destinados à proteção contra sobrecorrentes, surtos ou outras condições previstas no estudo técnico, além de indicadores que facilitam a operação e a inspeção.

A presença e a configuração desses componentes variam conforme o tipo de painel, a aplicação, a tensão envolvida e os requisitos do projeto.

Fabricante, especificações técnicas, diagramas e normas aplicáveis devem orientar a seleção e os ajustes.

Organização interna e acessibilidade

Uma organização interna adequada facilita a operação, a manutenção e a identificação de falhas.

Os componentes devem ser dispostos de modo a permitir acesso seguro aos pontos de inspeção, respeitar as distâncias e separações previstas e evitar interferências entre circuitos de potência, comando e sinalização quando essa separação for necessária.

A identificação de cabos, bornes, dispositivos e circuitos deve corresponder aos diagramas atualizados.

Etiquetas legíveis, marcações permanentes e sinalização de advertência reduzem o risco de manobras incorretas e tornam a intervenção técnica mais rastreável.

Também é importante verificar se portas, barreiras, anteparos e outros meios de proteção impedem o contato acidental com partes energizadas durante as condições normais de operação.

A ventilação, o grau de proteção do invólucro, a presença de umidade, poeira, agentes corrosivos e o espaço disponível para dissipação térmica são fatores que podem influenciar a disposição dos equipamentos.

Esses critérios não devem ser definidos somente pela aparência do painel, mas pela avaliação das condições reais do local e pelas orientações do fabricante.

Inspeção visual e mecânica

Antes da energização, a inspeção visual deve procurar danos no invólucro, componentes incompatíveis, sinais de contaminação, isolamento deteriorado, objetos soltos, ausência de barreiras e identificação incompleta.

Também é necessário conferir se os dispositivos instalados correspondem ao projeto e se não houve alterações sem registro técnico.

A inspeção mecânica inclui a verificação da fixação de disjuntores, contatores, relés, barramentos, suportes, canaletas, trilhos e terminais.

Conexões frouxas podem elevar a resistência de contato, gerar aquecimento e contribuir para falhas.

Por isso, o reaperto deve seguir os critérios definidos pelo fabricante ou pelo procedimento técnico aplicável, sem substituição por força excessiva ou métodos improvisados.

Devem ser observados ainda o encaminhamento dos condutores, a integridade dos prensa-cabos, a proteção contra abrasão, o raio de curvatura quando aplicável e a separação entre circuitos.

O aterramento de partes metálicas acessíveis e a continuidade das conexões de proteção precisam ser avaliados conforme o projeto e as normas pertinentes.

Ensaios e critérios para liberação

Os ensaios elétricos dependem do tipo de painel e do escopo da instalação.

Podem incluir verificações de continuidade, isolamento, polaridade, sequência de fases, funcionamento de comandos, atuação de dispositivos de proteção e outras avaliações tecnicamente justificadas.

Em instalações de maior complexidade, a termografia pode ser utilizada como recurso complementar durante a operação, quando houver condições seguras e critérios adequados para sua aplicação.

Inspeção, ensaio e comissionamento não são etapas equivalentes.

A inspeção observa condições visuais e mecânicas; o ensaio verifica características elétricas ou funcionais; e o comissionamento reúne verificações destinadas a confirmar se o conjunto está pronto para cumprir a função prevista.

Os resultados devem ser registrados com os critérios adotados, medições realizadas, não conformidades identificadas e recomendações de correção.

A energização somente deve ocorrer após a análise do projeto, a conclusão das verificações aplicáveis e a liberação por profissional habilitado.

Em qualquer montagem de painel elétrico, seguir o projeto, as instruções do fabricante, a NR-10 e as NBRs relacionadas ao escopo é essencial para reduzir riscos e preservar a rastreabilidade técnica.

Quando forem encontradas divergências, a solução deve ser definida por avaliação profissional, e não por alterações improvisadas no local.

Inspeção, ensaios e comissionamento para reduzir falhas operacionais

A montagem de um painel elétrico não termina quando os componentes são fixados e conectados.

Antes da energização, é necessário verificar se o conjunto corresponde ao projeto, se as conexões estão adequadas e se os dispositivos de proteção, comando e seccionamento podem operar conforme previsto.

Essa etapa contribui para a segurança das pessoas, a confiabilidade da instalação e a rastreabilidade das decisões técnicas.

Inspeção, ensaio, comissionamento e manutenção: qual é a diferença?

A inspeção consiste na avaliação sistemática das condições aparentes, mecânicas, funcionais e elétricas do conjunto.

Ela pode identificar falhas de identificação, danos, sujeira, sinais de aquecimento, conexões inadequadas, ausência de barreiras ou incompatibilidades visíveis com o projeto.

O ensaio envolve medições ou testes destinados a verificar características específicas da instalação e de seus componentes.

Conforme o projeto, o fabricante, o nível de tensão e as normas aplicáveis, podem ser previstos testes de continuidade, resistência de isolamento, funcionamento de dispositivos de proteção e outras verificações elétricas.

O comissionamento reúne inspeções, ensaios, ajustes autorizados, conferências documentais e testes funcionais para avaliar se o sistema está preparado para entrar em operação.

Já a manutenção ocorre durante o ciclo de vida da instalação, com o objetivo de conservar ou restabelecer condições adequadas de funcionamento.

Portanto, comissionar não substitui a manutenção preventiva ou corretiva.

O que deve ser verificado antes da energização?

Uma sequência de verificação pode incluir:

1. Conferir a identificação do painel, dos circuitos, dos dispositivos e dos cabos em relação aos diagramas disponíveis.
2. Avaliar o estado físico do invólucro, das portas, das barreiras, dos componentes, dos isoladores e dos pontos de acesso.
3. Verificar a organização interna, a separação entre circuitos quando aplicável e a proteção contra contatos acidentais.
4. Conferir a fixação mecânica e as conexões elétricas, observando os critérios de torque definidos pelo projeto, pelo fabricante ou pelo procedimento técnico aplicável.
5. Avaliar barramentos, disjuntores, chaves, contatores, relés, transformadores e dispositivos de proteção conforme a função de cada componente.
6. Verificar a continuidade dos condutores de proteção e as condições do sistema de aterramento quando esse teste estiver previsto.
7. Executar testes de isolamento, funcionamento e atuação da proteção somente quando forem aplicáveis ao escopo e realizados por profissionais habilitados.
8. Registrar medições, não conformidades, correções autorizadas e evidências fotográficas.
9. Formalizar a liberação técnica ou as recomendações pendentes antes da energização.

Essa sequência é orientativa.

Os testes, limites de aceitação e métodos de execução devem ser definidos a partir das características da instalação, dos documentos de engenharia, das instruções dos fabricantes e das normas pertinentes.

Como a termografia contribui para a avaliação?

A inspeção termográfica pode auxiliar na identificação de padrões anormais de aquecimento em conexões, barramentos, disjuntores e outros componentes, desde que existam condições adequadas para a medição e interpretação.

A imagem térmica não deve ser analisada de forma isolada: carga, temperatura ambiente, ventilação, emissividade, distância, estado superficial e comparação entre pontos semelhantes influenciam a leitura.

Quando tecnicamente aplicável, a termografia pode complementar a inspeção visual, os ensaios elétricos e a análise do histórico operacional.

Uma indicação térmica deve ser investigada por profissional competente, pois o aquecimento pode estar relacionado a conexão inadequada, sobrecarga, desequilíbrio, deficiência de ventilação ou característica própria do equipamento.

O diagnóstico e qualquer intervenção precisam respeitar os procedimentos de segurança e as condições de operação.

Por que registrar medições e evidências?

Um relatório técnico organizado transforma a verificação em um registro consultável da condição encontrada.

Ele pode reunir identificação do painel, escopo da atividade, instrumentos utilizados, medições realizadas, registros fotográficos, não conformidades, recomendações e observações sobre a liberação ou a necessidade de correções.

A rastreabilidade também facilita o planejamento de inspeções elétricas e a definição de ações de manutenção preventiva em cabine primária, especialmente em instalações de média tensão.

Em ambientes industriais, comerciais, condominiais e institucionais, essa documentação ajuda a relacionar ocorrências futuras com o histórico de inspeções, sem substituir a avaliação técnica específica de cada sistema.

A WV Elétrica atua com inspeções, ensaios, termografia e emissão de relatórios técnicos dentro do escopo informado para seus serviços de engenharia elétrica.

A empresa também informa utilizar instrumentos calibrados via RBC e elaborar relatório técnico fotográfico com recomendações.

A necessidade de ART pelo CREA-SP deve ser considerada conforme o serviço e o escopo efetivamente contratado, sem presumir que todo procedimento tenha a mesma exigência documental.

O papel do comissionamento na continuidade operacional

Uma verificação bem conduzida não elimina todos os riscos de falha, mas permite identificar inconsistências antes que elas sejam agravadas pela energização ou pela operação contínua.

Por isso, a análise deve considerar não apenas o painel isoladamente, mas também sua interface com alimentadores, cargas, sistemas de proteção, aterramento, transformadores e demais partes da instalação.

Em serviços envolvendo média tensão, a preparação do desligamento, o controle de acesso, a análise de riscos e os procedimentos de bloqueio e etiquetagem devem ser tratados conforme as condições do trabalho.

A execução deve observar a NR-10, as normas técnicas aplicáveis, as instruções dos fabricantes e os procedimentos internos de segurança.

Quando houver atividade em altura, também devem ser avaliadas as exigências pertinentes da NR-35.

A combinação entre inspeção, ensaios aplicáveis, comissionamento, documentação e manutenção preventiva oferece uma base mais consistente para decisões técnicas.

Para a WV Elétrica, esse processo está alinhado à proposta de atuar com rigor técnico, transparência e mitigação de riscos operacionais e patrimoniais.

Como a manutenção preventiva complementa a montagem de painéis elétricos?

A montagem de painel eletrico não encerra o ciclo de cuidado com uma instalação.

Depois da montagem, os componentes permanecem sujeitos a aquecimento, vibração, umidade, poeira, esforços mecânicos e variações de carga.

Por isso, a manutenção preventiva é necessária para acompanhar as condições operacionais, identificar sinais de degradação e reduzir a probabilidade de falhas inesperadas.

Em instalações de média tensão, essa rotina deve ser definida conforme o projeto, as características dos equipamentos, o ambiente e os procedimentos de segurança aplicáveis.

A manutenção preventiva não substitui o projeto ou o comissionamento, mas verifica se o conjunto continua apresentando condições adequadas de operação e se as medidas de proteção permanecem coerentes com a instalação.

O que é verificado na manutenção preventiva?

A inspeção pode envolver, conforme o escopo técnico, os seguintes elementos:

• barramentos e conexões, observando sinais de aquecimento, oxidação, deformação ou afrouxamento;
• isoladores, avaliando limpeza, integridade física e possíveis evidências de deterioração;
• disjuntores e chaves seccionadoras, considerando condições funcionais, mecânicas e de operação;
• transformadores, com atenção aos aspectos aplicáveis ao equipamento e ao sistema;
• para-raios, verificando sua integridade e sua inserção no sistema de proteção;
• sistemas de aterramento, incluindo as condições visíveis das conexões e dos componentes acessíveis;
• identificação, sinalização, acessibilidade e organização interna do painel ou da cabine.

A limpeza técnica também é relevante.

O acúmulo de poeira e resíduos pode prejudicar a isolação, dificultar a dissipação térmica e ocultar indícios de falha.

A execução deve ocorrer com o sistema em condição segura e com métodos compatíveis com os equipamentos, sem improvisações ou procedimentos que possam danificar componentes.

As conexões merecem atenção especial porque folgas, oxidação e torque inadequado podem elevar a resistência de contato e favorecer aquecimentos localizados.

A conferência e o reaperto devem seguir os critérios definidos no projeto, nas orientações do fabricante e nos procedimentos técnicos aplicáveis, sempre por profissionais habilitados.

Ensaios e inspeção termográfica

A inspeção visual e funcional fornece informações importantes, mas não substitui os ensaios elétricos quando eles forem tecnicamente indicados.

Conforme o tipo de instalação e o escopo contratado, podem ser avaliados aspectos como continuidade, isolamento, funcionamento de dispositivos e desempenho dos sistemas de proteção.

A termografia é um recurso complementar para identificar padrões térmicos anormais em conexões, barramentos e outros componentes energizados, quando houver condições seguras e metodologia adequada para sua aplicação.

Uma imagem térmica, isoladamente, não deve ser interpretada fora do contexto: carga, emissividade, distância, condições ambientais e histórico do equipamento influenciam a análise.

A manutenção preventiva deve registrar medições, evidências fotográficas, não conformidades e recomendações.

Esse histórico facilita a comparação entre inspeções e apoia decisões sobre correção, substituição, adequação ou investigação adicional.

Quando o ensaio apontar uma condição que exija intervenção, a manutenção corretiva deve ser planejada separadamente, com avaliação de riscos e controle do desligamento.

Segurança durante o serviço

A intervenção em painéis e cabines de média tensão exige planejamento, análise de riscos e aplicação dos procedimentos de segurança pertinentes.

A WV Elétrica informa que sua equipe é habilitada nas normas NR-10 e NR-35, quando aplicável ao serviço, e utiliza procedimentos de LOTO para bloqueio, identificação e controle do desligamento programado.

O LOTO ajuda a evitar a reenergização indevida durante a intervenção, mas sua aplicação deve integrar um procedimento completo, com seccionamento, bloqueio, etiquetagem, verificação da ausência de tensão e demais medidas previstas para a atividade.

A forma de execução depende da instalação, do equipamento e da análise de risco.

O uso de instrumentos calibrados via RBC, informado como diferencial da WV Elétrica, contribui para a rastreabilidade das medições realizadas.

Ainda assim, a interpretação dos resultados deve considerar o método utilizado, as condições do equipamento e os critérios técnicos aplicáveis.

Documentação e continuidade operacional

Ao final, o relatório técnico deve refletir o que foi efetivamente inspecionado e medido.

No serviço informado da WV Elétrica, a documentação pode contemplar registros, medições, evidências fotográficas e recomendações, com relatório técnico fotográfico chancelado com ART pelo CREA-SP conforme o escopo informado.

Esse material ajuda o responsável pela instalação a acompanhar pendências, priorizar intervenções e manter informações técnicas organizadas.

Também favorece a integração entre manutenção preventiva, inspeções elétricas, laudos técnicos e adequações às normas aplicáveis.

Para empresas, indústrias, condomínios e instituições que dependem de instalações de média tensão, a manutenção preventiva deve ser tratada como parte da gestão de risco e da continuidade operacional.

A experiência da WV Elétrica em engenharia elétrica, com atuação desde 2018 e foco em média e alta tensão, está associada a uma abordagem baseada em transparência, rigor técnico e cumprimento das normas.

A periodicidade e o escopo de cada intervenção, porém, devem ser definidos após avaliação profissional da instalação.

Perguntas frequentes

A NR-10 é suficiente para definir toda a montagem de um painel?

Não.

A NR-10 estabelece requisitos de segurança para o trabalho com eletricidade, mas a montagem também depende do projeto, das normas técnicas aplicáveis, das especificações dos fabricantes, da tensão do sistema e das condições do ambiente.

Quais NBRs devem ser consultadas?

A resposta depende da instalação.

Devem ser avaliadas as normas relacionadas ao nível de tensão, ao tipo de painel, às características da edificação, ao aterramento, à proteção, às máquinas conectadas e às exigências da concessionária.

A edição vigente e o escopo de cada documento precisam ser confirmados por avaliação técnica.

O diagrama unifilar precisa estar atualizado?

Sim.

O diagrama deve representar a configuração real da instalação e apoiar a identificação das fontes, dos dispositivos de proteção e dos pontos de seccionamento.

Alterações no sistema devem ser refletidas na documentação.

LOTO é obrigatório em qualquer intervenção?

A necessidade e a forma de aplicação dependem da atividade, da instalação e dos procedimentos de segurança adotados.

Quando houver risco de energização inesperada, o bloqueio e a sinalização são medidas fundamentais para controlar esse perigo.

A NR-35 se aplica a serviços em painéis elétricos?

Somente quando a atividade envolver trabalho em altura nos critérios aplicáveis.

Nesse caso, devem ser observados os requisitos de planejamento, capacitação e proteção contra quedas correspondentes às condições do local.

A termografia substitui os demais ensaios e inspeções?

Não.

A termografia é um recurso de avaliação que pode ser utilizado quando tecnicamente aplicável, mas não substitui inspeções visuais, funcionais, mecânicas ou elétricas previstas no escopo.

A escolha dos ensaios depende do equipamento, do objetivo da verificação e das condições de segurança.

A WV Elétrica atua desde 2018 em engenharia elétrica, com serviços que incluem inspeções, manutenções, laudos e adequações relacionadas à NR-10 e às NBRs.

Em uma avaliação de instalação, a empresa informa trabalhar com equipe habilitada em NR-10 e NR-35 e com procedimentos LOTO quando aplicáveis.

A definição das normas, dos testes e dos documentos necessários deve ser feita conforme as características reais do sistema, preservando a transparência, o rigor técnico e a segurança operacional.

A liberação de um painel elétrico para operação não deve depender apenas de uma inspeção visual.

Antes da energização, é necessário confirmar se o conjunto corresponde ao projeto, se os componentes estão corretamente identificados e se as verificações previstas foram registradas.

Em instalações industriais, comerciais, institucionais e de média tensão, essa etapa contribui para a segurança operacional, a rastreabilidade e a redução de riscos durante o funcionamento.

Checklist antes da energização

• Projeto e escopo: conferir o diagrama elétrico, a finalidade do painel, as cargas atendidas, os níveis de tensão e as condições de operação previstos para a instalação.
• Identificação: verificar etiquetas, placas de advertência, identificação de circuitos, componentes, cabos, barramentos e dispositivos de seccionamento.
• Conexões: avaliar o estado das terminações, a organização dos condutores, a separação entre circuitos e o aperto conforme os critérios definidos em projeto, pelo fabricante e pelas normas aplicáveis.
• Proteção: confirmar a presença, a compatibilidade e os ajustes dos dispositivos de proteção previstos, sem substituir a análise de um profissional habilitado.
• Aterramento: verificar a continuidade e a conexão do sistema de aterramento, incluindo os pontos metálicos que precisem estar equipotencializados.
• Integridade mecânica: observar fixação, fechamento, acessibilidade, barreiras contra contatos acidentais e ausência de resíduos ou objetos soltos no interior do painel.
• Testes: realizar os ensaios elétricos e funcionais aplicáveis ao escopo, como continuidade, isolamento e verificação dos dispositivos de proteção, quando previstos.
• Documentação: reunir registros de inspeção, medições, evidências fotográficas, pendências, recomendações e critérios utilizados para a liberação técnica.

Esse roteiro é uma referência educacional.

A sequência e a extensão das verificações devem ser ajustadas ao projeto, ao tipo de painel, ao nível de tensão, ao ambiente e às orientações dos fabricantes.

A montagem de painel eletrico e sua energização devem ser conduzidas por profissionais legalmente habilitados e autorizados para as atividades correspondentes.

Documentos que normalmente devem ser avaliados

A documentação varia conforme o serviço e as características da instalação.

Entre os registros que normalmente merecem avaliação estão o projeto ou diagrama elétrico atualizado, a identificação dos equipamentos, os registros de inspeção, os resultados dos ensaios aplicáveis, as evidências fotográficas e as recomendações técnicas.

Também pode ser necessário verificar documentos relacionados à análise de riscos, aos procedimentos de bloqueio e etiquetagem LOTO, à autorização das atividades e à capacitação dos trabalhadores.

Em serviços que envolvam responsabilidade técnica, a necessidade de ART e o respectivo escopo devem ser avaliados conforme a atividade contratada e as exigências profissionais aplicáveis.

Quando o painel fizer parte de uma entrada de energia em média tensão, a documentação deve ser analisada em conjunto com os registros da cabine, dos transformadores, dos dispositivos de proteção, do aterramento e dos demais equipamentos relacionados.

Nessa situação, uma inspeção elétrica pode complementar a avaliação, assim como um laudo técnico, quando aplicável ao objetivo do serviço.

A montagem de um painel elétrico exige manutenção depois da instalação?

Sim.

A montagem e a entrada em operação não encerram o ciclo de cuidados.

A manutenção preventiva ajuda a acompanhar o estado das conexões, dos dispositivos de proteção, dos componentes de comando e das condições térmicas e mecânicas do conjunto.

A periodicidade e o escopo devem considerar o projeto, o ambiente, o regime de operação, o histórico de ocorrências e as orientações técnicas aplicáveis.

Qual é a relação entre montagem, manutenção preventiva e manutenção corretiva?

A montagem estabelece a configuração inicial do painel.

A manutenção preventiva busca identificar sinais de desgaste, aquecimento, sujeira, afrouxamento ou alteração de desempenho antes de uma falha.

Já a manutenção corretiva é adotada quando existe uma falha, anomalia ou condição que exige reparo ou substituição.

Os três processos devem ser tratados de forma integrada para preservar a segurança e a continuidade operacional.

A NR-10 é a única norma que deve ser consultada?

Não.

A NR-10 estabelece requisitos de segurança em instalações e serviços em eletricidade, mas não substitui as normas técnicas, os requisitos do projeto, as instruções dos fabricantes e outras exigências que possam se aplicar ao ambiente e ao tipo de instalação.

A análise deve considerar tensão, finalidade, condições de trabalho, riscos identificados e escopo contratado.

Consulte também as adequações à NR-10 quando houver necessidade de avaliar conformidade e medidas de controle.

Quando o LOTO deve ser utilizado?

O bloqueio e a etiquetagem LOTO são aplicáveis quando o serviço exige o controle de fontes de energia para evitar uma reenergização indevida.

A adoção deve seguir um procedimento formal, com identificação das fontes, isolamento, bloqueio, sinalização e confirmação das condições seguras, conforme o risco e o escopo da atividade.

A termografia substitui os demais ensaios?

Não.

A termografia é um recurso de avaliação que pode indicar padrões de aquecimento e apoiar a identificação de anomalias quando tecnicamente aplicável.

Ela não substitui inspeções visuais, funcionais, mecânicas ou outros ensaios definidos pelo projeto, pelo fabricante e pelas normas pertinentes.

O que deve ser verificado em uma instalação de média tensão?

A avaliação pode abranger barramentos, isoladores, disjuntores, chaves seccionadoras, transformadores, para-raios, conexões e sistemas de aterramento.

Também podem ser considerados limpeza técnica, inspeção termográfica, ensaios aplicáveis e análise dos registros anteriores.

O escopo deve ser definido por avaliação profissional da instalação.

Saiba mais sobre manutenção preventiva em cabine primária.

A ART é obrigatória em todo serviço elétrico?

A necessidade de ART depende da natureza da atividade, da responsabilidade técnica envolvida e das exigências profissionais aplicáveis.

O documento não deve ser presumido para qualquer serviço sem análise do escopo.

No contexto informado da WV Elétrica, os relatórios técnicos fotográficos podem ser acompanhados de ART pelo CREA-SP conforme o serviço realizado.

Como escolher uma empresa para avaliar ou montar um painel?

Solicite a análise do escopo, da tensão, do ambiente e da finalidade da instalação.

Verifique se a empresa demonstra experiência compatível, profissionais habilitados, procedimentos de segurança, capacidade de emitir registros técnicos e clareza sobre as etapas de inspeção, ensaio e documentação.

Também é importante avaliar a forma como trata riscos, pendências e limites do serviço, sem aceitar liberações baseadas apenas em declarações genéricas.

A WV Elétrica e Serviços LTDA atua em engenharia elétrica desde 2018, com serviços de projetos, instalações, inspeções, laudos, adequações e manutenções preventivas e corretivas.

Sua atuação informada inclui foco em média e alta tensão, uso de instrumentos calibrados via RBC, profissionais habilitados em NR-10 e NR-35 e aplicação de procedimentos LOTO.

Na manutenção de cabine primária, o escopo pode incluir inspeção de componentes, limpeza técnica, conexões, ensaios aplicáveis, termografia e relatório técnico fotográfico com ART pelo CREA-SP conforme o serviço.

A contratação deve começar por uma avaliação técnica da instalação e pela definição transparente do escopo.

Para demandas relacionadas a falhas, consulte também informações sobre manutenção corretiva; para análise documental e de conformidade, avalie os serviços de laudos técnicos.

O objetivo é alinhar segurança jurídica e operacional, rigor normativo e mitigação de riscos patrimoniais e humanos, sem substituir a análise específica do local.
