Comissionamento de banco de capacitores: etapas, segurança e correção do fator de potência
O que é comissionamento de banco de capacitores?
Comissionamento de banco de capacitores é o conjunto de verificações, ensaios e registros realizados antes e durante a entrada em operação do equipamento.
O objetivo é confirmar se o banco está instalado conforme o projeto, se as proteções e conexões estão adequadas e se sua atuação é compatível com as condições reais da instalação elétrica, especialmente em sistemas de média tensão.
A instalação monta e conecta os componentes.
O comissionamento valida, com base em inspeções e medições, se o conjunto pode operar com segurança e contribuir para a correção do fator de potência.
Sem essa etapa, podem permanecer falhas de conexão, proteção inadequada, incompatibilidade com cargas variáveis ou interação indesejada com distorções harmônicas.
Relação entre fator de potência e energia reativa
Potência ativa útil → consumo de energia reativa → fator de potência reduzido → maior circulação de corrente → possíveis perdas e aquecimento
Um banco de capacitores pode compensar parte da energia reativa, mas sua especificação e sua forma de acionamento dependem do perfil de carga, da demanda e da qualidade da energia.
Por isso, a decisão não deve considerar apenas o consumo aparente ou uma leitura isolada.
Conceito-chave: comissionar não é apenas energizar.
É verificar documentalmente, inspecionar, medir e registrar as condições do sistema antes de liberar a operação, conforme o projeto e os requisitos normativos aplicáveis.
Por que avaliar antes da energização?
A energização sem validação técnica pode aumentar riscos operacionais, provocar atuação indevida de proteções, contribuir para aquecimento de componentes ou agravar problemas de qualidade da energia.
A análise deve ser feita por profissionais habilitados, com procedimentos de segurança compatíveis com a instalação e com o trabalho a ser executado.
A WV Elétrica e Serviços Ltda., atuante desde 2018, relaciona esse cuidado à segurança operacional e jurídica de indústrias, condomínios e instituições comerciais.
Quando necessário, o estudo de qualidade de energia elétrica ajuda a relacionar fator de potência, demanda e distúrbios medidos na rede antes de recomendar uma solução de engenharia.
Por que corrigir o fator de potência?
Fator de potência em linguagem simples
O fator de potência indica quão eficientemente a instalação elétrica transforma a energia fornecida em trabalho útil.
Em termos simples, quanto maior a parcela de energia ativa em relação à energia aparente, menor tende a ser a circulação desnecessária de energia reativa pela rede.
Essa avaliação deve considerar as condições reais da instalação, especialmente em ambientes industriais e comerciais com motores, transformadores, inversores e cargas eletrônicas.
A energia reativa não produz trabalho diretamente, mas é necessária ao funcionamento de determinados equipamentos eletromagnéticos.
Quando seu consumo é elevado, pode aumentar a demanda elétrica, as perdas por aquecimento e a solicitação de cabos, transformadores e demais componentes.
Em algumas situações, também pode contribuir para multas por reativo excedente, conforme os critérios aplicáveis à unidade consumidora.
Relação simplificada:
- Potência ativa: energia convertida em trabalho, calor ou movimento.
- Energia reativa: parcela associada à formação de campos elétricos e magnéticos.
- Fator de potência: relação entre o aproveitamento da energia e a energia aparente solicitada da rede.
Possíveis impactos da energia reativa elevada
- aumento da corrente em determinados circuitos;
- aquecimento adicional em condutores, motores e transformadores;
- maior carregamento da infraestrutura elétrica;
- perdas técnicas mais relevantes;
- redução da margem operacional para expansão de cargas;
- ocorrência de cobrança por reativo excedente, quando aplicável;
- agravamento de problemas quando existem distorções harmônicas ou variações de carga.
A correção pode envolver banco de capacitores, filtros ou outras soluções de engenharia.
Porém, instalar capacitores apenas com base no consumo aparente pode ser inadequado: cargas variáveis, harmônicas e ressonâncias precisam ser investigadas antes da definição da solução.
Sintomas que justificam investigação
| Sintoma observado | O que pode justificar a análise |
|---|---|
| Motores ou transformadores aquecendo além do esperado | Sobrecarga, perdas, conexões inadequadas ou qualidade de energia deficiente |
| Cobrança por reativo excedente | Fator de potência inadequado ou operação variável das cargas |
| Disparos e oscilações em equipamentos | Distúrbios, transientes ou incompatibilidade entre cargas e sistema |
| Queda de desempenho em linhas produtivas | Variações de tensão, harmônicas ou limitações da instalação |
A decisão deve ser baseada em medições, e não apenas em sintomas.
No Estudo de Qualidade de Energia Elétrica, a WV Elétrica utiliza analisador de energia classe A e instrumentos calibrados via RBC para acompanhar a curva de demanda, transientes e outros parâmetros.
Engenheiros especializados analisam os dados e indicam, quando pertinente, alternativas como banco de capacitores ou filtros de linha.
Para uma avaliação técnica, a WV Elétrica e Serviços Ltda., atuante desde 2018, pode ser consultada sobre a investigação da instalação.
O diagnóstico deve considerar a segurança operacional, os requisitos normativos aplicáveis e a realidade das cargas antes de qualquer comissionamento ou intervenção.
Tipos de bancos de capacitores e aplicações
A escolha entre um banco fixo e um banco automático depende do perfil das cargas, da variação do consumo e das condições elétricas da instalação.
O dimensionamento não deve considerar apenas a demanda aparente: cargas não lineares, distorções harmônicas e alterações operacionais também precisam ser avaliadas por meio de projeto ou estudo de qualidade de energia.
| Tipo | Aplicação conceitual | Principal atenção |
|---|---|---|
| Banco fixo | Instalações com demanda de energia reativa relativamente estável | Pode causar correção excessiva quando a carga diminui |
| Banco automático | Instalações com cargas variáveis ao longo da operação | Exige controlador, parametrização e avaliação da resposta da rede |
Glossário essencial
- Capacitor: componente que fornece potência reativa capacitiva para auxiliar na correção do fator de potência, conforme as condições do sistema.

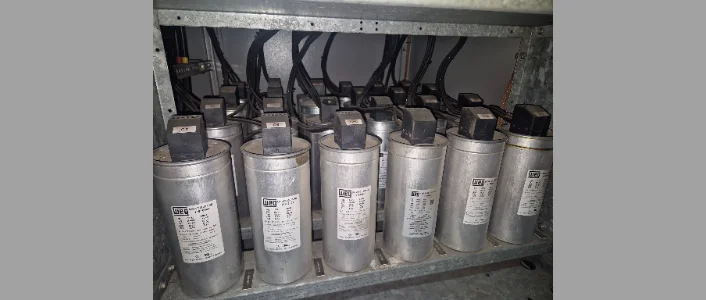

- Banco de capacitores: conjunto de capacitores organizado em etapas ou configuração fixa para atender à necessidade de compensação da instalação.
- Controlador de fator de potência: dispositivo que acompanha os parâmetros elétricos e comanda etapas de um banco automático de acordo com a estratégia definida no projeto.
- Cargas variáveis: equipamentos cujo consumo muda durante o processo, como motores, sistemas de climatização e linhas de produção.
- Harmônicas: componentes de frequência que distorcem a forma de onda e podem interferir na aplicação inadequada de capacitores.
Nota técnica sobre cargas variáveis e harmônicas
Em uma carga estável, um banco fixo pode ser considerado em uma avaliação preliminar.
Já em instalações com variações significativas, o banco automático tende a oferecer maior flexibilidade operacional, desde que sua configuração seja compatível com o sistema.
A presença de inversores, retificadores, fontes chaveadas, robótica ou CLPs exige atenção adicional às distorções harmônicas.
A instalação de capacitores sem essa verificação pode intensificar fenômenos de ressonância ou agravar distúrbios.
Por isso, a definição deve partir de medições, análise do projeto elétrico e verificação das condições reais de operação.
No contexto de projetos, instalações e manutenção de sistemas elétricos, a WV Elétrica e Serviços Ltda. relaciona essa decisão à segurança operacional e à qualidade da energia.
Para instalações de média tensão, a avaliação também deve considerar a integração com proteções, barramentos e demais equipamentos da cabine.
Para aprofundar a análise da infraestrutura associada, consulte o conteúdo sobre manutenção preventiva em cabine primária.
A seleção final do banco, do controlador e das proteções deve ser realizada por profissional habilitado, com documentação técnica compatível com o serviço.
Etapas do comissionamento em campo
O comissionamento de um banco de capacitores deve confirmar se a instalação está coerente com o projeto elétrico, se as conexões e proteções estão adequadas e se os parâmetros medidos permitem uma energização segura.
A sequência documentada reduz falhas de execução e cria rastreabilidade para futuras manutenções.
Checklist de documentos e condições preliminares
Antes dos testes em campo, é recomendável verificar:
- projeto elétrico atualizado e diagramas unifilares disponíveis;
- especificações do banco de capacitores, controlador, dispositivos de proteção e seccionamento;
- identificação dos circuitos, barramentos e pontos de conexão;
- condições de acesso, iluminação, ventilação e organização do local;
- registros de intervenções anteriores e eventuais ocorrências na instalação;
- planejamento de segurança, controle de acesso e autorização para o serviço.
A documentação deve ser confrontada com a instalação real.
Divergências entre desenho, montagem e condições de operação precisam ser registradas e avaliadas antes da energização.
Fluxo de inspeção até a documentação
- Conferência documental: analisar projeto, diagramas, especificações e registros disponíveis.
- Inspeção visual: verificar fixação, identificação, integridade dos componentes, limpeza, ventilação e sinais aparentes de aquecimento ou deterioração.

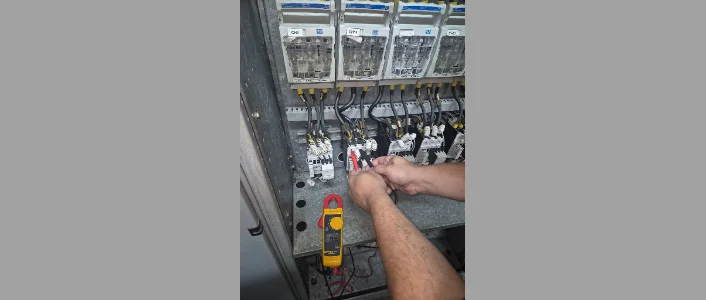

- Verificação das conexões: conferir aperto, continuidade quando aplicável, sequência dos condutores e compatibilidade com o esquema elétrico.
- Avaliação das proteções: examinar seccionamento, dispositivos de proteção, sinalização e coordenação prevista no projeto.
- Testes e medições: realizar verificações compatíveis com o sistema e registrar tensão, corrente, fator de potência e demais parâmetros pertinentes.
- Energização controlada: seguir o planejamento de segurança e observar o comportamento do conjunto durante a entrada em operação.
- Análise e registro: comparar os resultados com os critérios técnicos aplicáveis, documentar não conformidades e indicar as providências necessárias.
Segurança em NR-10, NR-35 e LOTO
Intervenções em instalações elétricas, especialmente em média tensão, exigem planejamento por profissionais habilitados e capacitados.
A aplicação de procedimentos de LOTO deve controlar as fontes de energia por meio de bloqueio, identificação e sinalização conforme o procedimento definido para a atividade.
Quando houver trabalho em altura, também devem ser observados os requisitos pertinentes à NR-35.
A energização não deve ser tratada como etapa automática.
Qualquer anomalia em conexão, proteção, isolamento, aquecimento ou parametrização deve interromper o avanço até que seja tecnicamente avaliada.
No contexto da WV Elétrica, a atuação informada inclui equipe habilitada em NR-10 e NR-35, procedimentos rigorosos de LOTO e emissão de ART pelo CREA-SP quando aplicável ao serviço.
Avaliação técnica
Para instalações industriais, comerciais, condominiais ou institucionais, a WV Elétrica pode ser consultada para avaliar as condições da instalação e definir o escopo adequado de diagnóstico.
A análise deve considerar os dados reais do sistema, o projeto e os requisitos normativos aplicáveis antes de recomendar correções.
Medições e análise da qualidade de energia

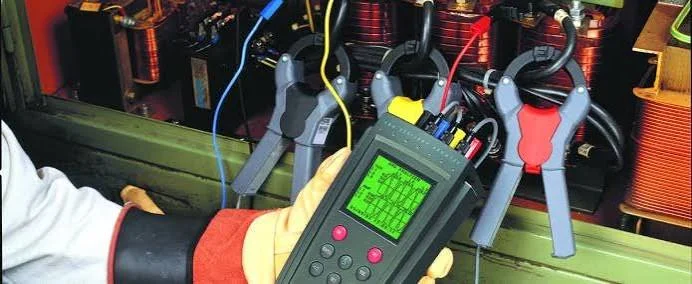

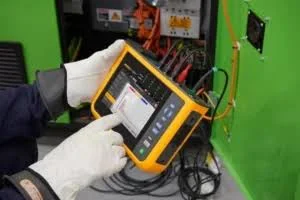

O analisador de energia classe A registra, com rastreabilidade, os parâmetros elétricos dos barramentos principais.
Essa medição ajuda a identificar se o baixo fator de potência está relacionado à energia reativa ou se há também harmônicas, transientes e outros distúrbios.
Por isso, o comissionamento de banco de capacitores deve considerar o comportamento real da rede, e não apenas o consumo aparente.
Como o estudo é realizado

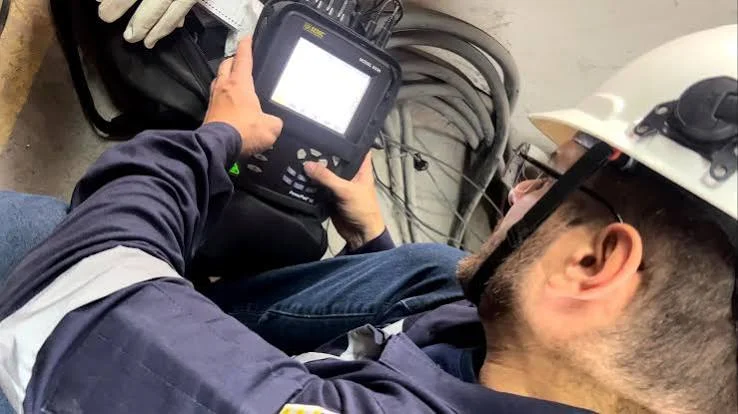

- Instalação do analisador: o equipamento é conectado aos barramentos principais por equipe habilitada, com planejamento de segurança e avaliação das condições da instalação.
- Monitoramento contínuo: os dados elétricos são acompanhados ao longo do período definido para o estudo. No serviço descrito pela WV Elétrica, o monitoramento pode ocorrer ao longo de uma semana, permitindo observar diferentes condições de carga.
- Análise gráfica: a curva de demanda, o fator de potência, os transientes e os distúrbios são organizados graficamente para facilitar a interpretação dos eventos.
- Identificação da causa raiz: engenheiros especializados avaliam os registros e relacionam os sintomas às características das cargas, da instalação e da rede elétrica.
- Relatório técnico: os achados e as recomendações de engenharia são consolidados em relatório, que pode indicar a necessidade de banco de capacitores, filtros de linha ou outras medidas, conforme os dados obtidos.
Os instrumentos utilizados pela WV Elétrica são calibrados via RBC, favorecendo a confiabilidade e a rastreabilidade das medições.
A análise não deve se limitar à leitura do consumo: uma instalação com robótica, CLPs, inversores, datacenter ou cargas não lineares pode apresentar distorções que influenciam a seleção e a operação dos capacitores.
Exemplos de achados
- Transientes: picos rápidos associados a manobras, com potencial de afetar equipamentos eletrônicos sensíveis.
- Distorções harmônicas: deformações na forma de onda que podem contribuir para aquecimento e funcionamento inadequado de equipamentos.
- Demanda variável: mudanças de carga que tornam inadequada uma correção baseada apenas em um banco fixo.
- Baixo fator de potência: condição que pode estar relacionada ao excedente de energia reativa e deve ser confirmada por medição.
Para aprofundar a investigação, consulte também os conteúdos sobre laudos técnicos e adequações normativas e sobre estudo de qualidade de energia elétrica.
A WV Elétrica realiza esse estudo em âmbito nacional, com análise técnica orientada à causa raiz e à continuidade operacional.
Segurança na instalação e manutenção de bancos de capacitores
A instalação e a manutenção de bancos de capacitores em média tensão exigem planejamento, controle de acesso e profissionais habilitados.
Antes de qualquer intervenção, devem ser avaliados o projeto elétrico, o esquema de proteção, as condições do ambiente, o estado das conexões e a possibilidade de desenergização segura.
Checklist de segurança antes da intervenção
- Confirmar o escopo do serviço, os riscos e as responsabilidades da equipe.
- Conferir diagramas, identificação dos circuitos e condições de acesso ao equipamento.
- Realizar o seccionamento e a desenergização quando aplicável ao serviço.
- Aplicar bloqueio e etiquetagem conforme o procedimento de LOTO definido para a instalação.
- Sinalizar a área e controlar a entrada de pessoas não autorizadas.
- Verificar a ausência de tensão com instrumento adequado antes do início dos trabalhos.
- Inspecionar conexões, cabos, dispositivos de proteção, sinais de aquecimento e integridade dos componentes.
- Registrar as condições encontradas, os testes realizados e as recomendações técnicas.
A NR-10 deve orientar o planejamento e a execução das atividades relacionadas às instalações elétricas.
Quando houver trabalho em altura ou acesso a estruturas elevadas, também devem ser observados os requisitos aplicáveis da NR-35.
O uso de LOTO contribui para evitar reenergizações acidentais, mas sua aplicação precisa estar integrada aos procedimentos da instalação e à capacitação da equipe.
Riscos técnicos e operacionais
Falhas de conexão, proteção inadequada, aquecimento, deterioração de componentes ou manutenção insuficiente podem provocar atuação indevida de dispositivos, danos a equipamentos, indisponibilidade da operação e exposição das pessoas a riscos elétricos.
Em instalações industriais, comerciais, condomínios e instituições, a inspeção preventiva ajuda a identificar alterações antes que evoluam para uma ocorrência mais grave, sem substituir a avaliação de um profissional habilitado.
A manutenção preventiva e corretiva em cabine primária deve considerar as características reais do sistema, os registros de operação e os resultados das inspeções e medições.
A WV Elétrica atua desde 2018 com serviços de engenharia elétrica e destaca a segurança física e operacional em suas atividades de manutenção de cabine primária, sempre conforme o escopo técnico contratado e os requisitos aplicáveis.
Perguntas frequentes
Com que frequência a manutenção deve ser realizada?
A frequência depende do projeto, do regime de operação, das condições ambientais, do histórico de falhas e das orientações técnicas aplicáveis.
Um plano de manutenção deve ser definido após avaliação da instalação, sem adotar um intervalo genérico como regra universal.
A manutenção preventiva elimina todos os riscos?
Não.
Ela reduz a probabilidade de falhas não identificadas, mas não substitui procedimentos de segurança, inspeções, medições, treinamento e atuação de profissionais habilitados.
O que deve ser verificado durante a inspeção?
Devem ser avaliados, conforme o escopo, o estado das conexões, sinais de aquecimento, dispositivos de proteção, seccionamento, identificação, limpeza, integridade física e registros de operação.
A página interna sobre manutenção de cabine primária pode complementar esta orientação com informações específicas do serviço.
Quando buscar uma avaliação especializada?
A investigação técnica é recomendável quando a instalação apresenta sinais recorrentes de instabilidade, perdas operacionais ou cobrança por energia reativa.
O diagnóstico não deve ser definido apenas pela percepção de falhas: medições rastreáveis, análise da qualidade da energia e avaliação das condições reais da rede ajudam a identificar a causa e a selecionar a solução adequada.
Sinais que indicam necessidade de investigação:
- Queima ou desligamento frequente de inversores, controladores e equipamentos eletrônicos.
- Superaquecimento incomum em motores, transformadores, cabos ou quadros elétricos.
- Oscilações, interrupções, disparos de proteção ou distúrbios que afetam a produção.
- Multas ou advertências relacionadas ao excedente de energia reativa.
- Alterações no desempenho de robôs, CLPs e outras cargas eletrônicas sensíveis.
- Necessidade de preservar a continuidade operacional em instalações de média ou alta tensão.
Por tipo de instalação:
- Indústrias e grandes consumidores: investigar aquecimento, paradas de processo, baixo fator de potência e impactos sobre motores, inversores e transformadores.
- Datacenters e hospitais: priorizar a análise de distúrbios, transientes e continuidade, considerando a sensibilidade das cargas e a criticidade da operação.
- Condomínios, comércios e instituições: avaliar oscilações, desligamentos, aumento de consumo aparente e ocorrências em sistemas de distribuição internos.
A correção pode envolver banco de capacitores, filtros de linha ou outras medidas de engenharia, mas a escolha depende dos dados obtidos.
Em determinadas redes, a presença de harmônicas torna inadequada uma solução baseada apenas na compensação reativa.
Por isso, o comissionamento e a intervenção devem ser precedidos por avaliação compatível com a instalação.
Perguntas frequentes
Banco de capacitores ou filtro de linha: qual escolher?
A escolha depende da causa identificada.
O banco de capacitores pode ser considerado para correção do fator de potência, enquanto filtros podem ser avaliados quando há distorções ou harmônicas.
A decisão exige medições e análise técnica.
Uma multa por reativo excedente é suficiente para dimensionar o banco?
Não necessariamente.
A fatura sinaliza uma condição, mas o dimensionamento deve considerar o perfil de carga, a variação da demanda e a qualidade da energia no ponto de instalação.
Que dados devem compor a avaliação?
Um estudo pode incluir medições com analisador de energia classe A, monitoramento da curva de demanda, registro de transientes e análise gráfica por engenheiros especializados.
Instrumentos calibrados via RBC contribuem para a rastreabilidade dos resultados.
A WV Elétrica e Serviços Ltda. atende indústrias, empresas, condomínios e instituições com foco em segurança operacional, mitigação de riscos patrimoniais e conformidade técnica.
Para solicitar uma avaliação, consulte a empresa e informe os sintomas observados, o tipo de instalação e a criticidade da operação.
A definição do escopo deve ocorrer após análise das condições reais e, quando aplicável, ser acompanhada da documentação técnica e da ART pelo CREA-SP.
Perguntas frequentes
O comissionamento de banco de capacitores é realmente necessário?
Sim.
O comissionamento verifica se o banco foi instalado conforme o projeto, se as conexões, proteções, comandos e condições de operação estão adequados e se a energização pode ocorrer com segurança.
A instalação física, por si só, não comprova que o conjunto funcionará corretamente na rede.
A validação deve considerar as condições reais da instalação, incluindo cargas, variações de demanda, fator de potência e possíveis distorções.
Em instalações de média tensão ou com cargas críticas, essa avaliação também contribui para a rastreabilidade técnica e para a documentação do serviço.
A execução deve ser conduzida por profissionais habilitados, com observância das normas técnicas aplicáveis e dos requisitos de segurança pertinentes.
Qual é a diferença entre banco automático e banco fixo?
O banco fixo mantém uma quantidade definida de capacitores conectada ao circuito, sendo mais indicado, em termos gerais, para cargas relativamente estáveis.
Já o banco automático utiliza um controlador de fator de potência para inserir ou retirar estágios conforme a necessidade da instalação, sendo mais apropriado para cargas variáveis.
A escolha não deve se basear apenas no consumo aparente.
É necessário analisar o perfil de carga, a demanda, a presença de harmônicas e o comportamento da rede ao longo do tempo.
Um dimensionamento inadequado pode causar sobretensão, ressonância, atuação indevida de proteções ou deterioração dos próprios componentes.
As medições são necessárias antes de instalar ou ajustar capacitores?
Sim.
Medições de qualidade de energia ajudam a identificar o fator de potência, a curva de demanda, transientes, distúrbios e distorções harmônicas.
Esses dados permitem diferenciar uma necessidade de correção de energia reativa de problemas que podem exigir filtros ou outras soluções de engenharia.
No estudo de qualidade de energia elétrica, a WV Elétrica informa utilizar analisador de energia classe A e instrumentos calibrados via RBC, com monitoramento dos dados e análise gráfica realizada por engenheiros especializados.
A conclusão deve ser baseada nas condições observadas nos barramentos e no comportamento das cargas, não em estimativas isoladas.
Capacitores corrigem distorções harmônicas?
Não necessariamente.
O banco de capacitores é destinado principalmente à compensação de energia reativa e à correção do fator de potência.
Distorções harmônicas têm origem e características próprias e podem exigir investigação específica, com eventual avaliação de filtros ou outras medidas.
A aplicação de capacitores em uma rede com harmônicas, sem análise adequada, pode alterar as condições elétricas do sistema e aumentar riscos de ressonância.
Por isso, a decisão deve considerar medições, características das cargas e normas técnicas aplicáveis.
Que documentação deve resultar do comissionamento?
A documentação pode incluir registros da inspeção, condições encontradas, medições, verificações funcionais, parâmetros analisados e recomendações técnicas.
O escopo documental depende do projeto, da instalação e do serviço contratado.
Quando aplicável ao contexto do trabalho, a WV Elétrica informa emitir ART por meio do CREA-SP.
Resumo e orientação técnica
O comissionamento confirma, de forma organizada e rastreável, se o banco de capacitores está compatível com a instalação e se sua entrada em operação deve ser liberada.
A avaliação profissional é especialmente importante quando existem cargas variáveis, eletrônica sensível, distorções harmônicas, aquecimento ou multas por reativo excedente.
Para uma avaliação da instalação, consulte a WV Elétrica e Serviços Ltda. e solicite orientação técnica conforme as características da rede e os requisitos normativos aplicáveis.
