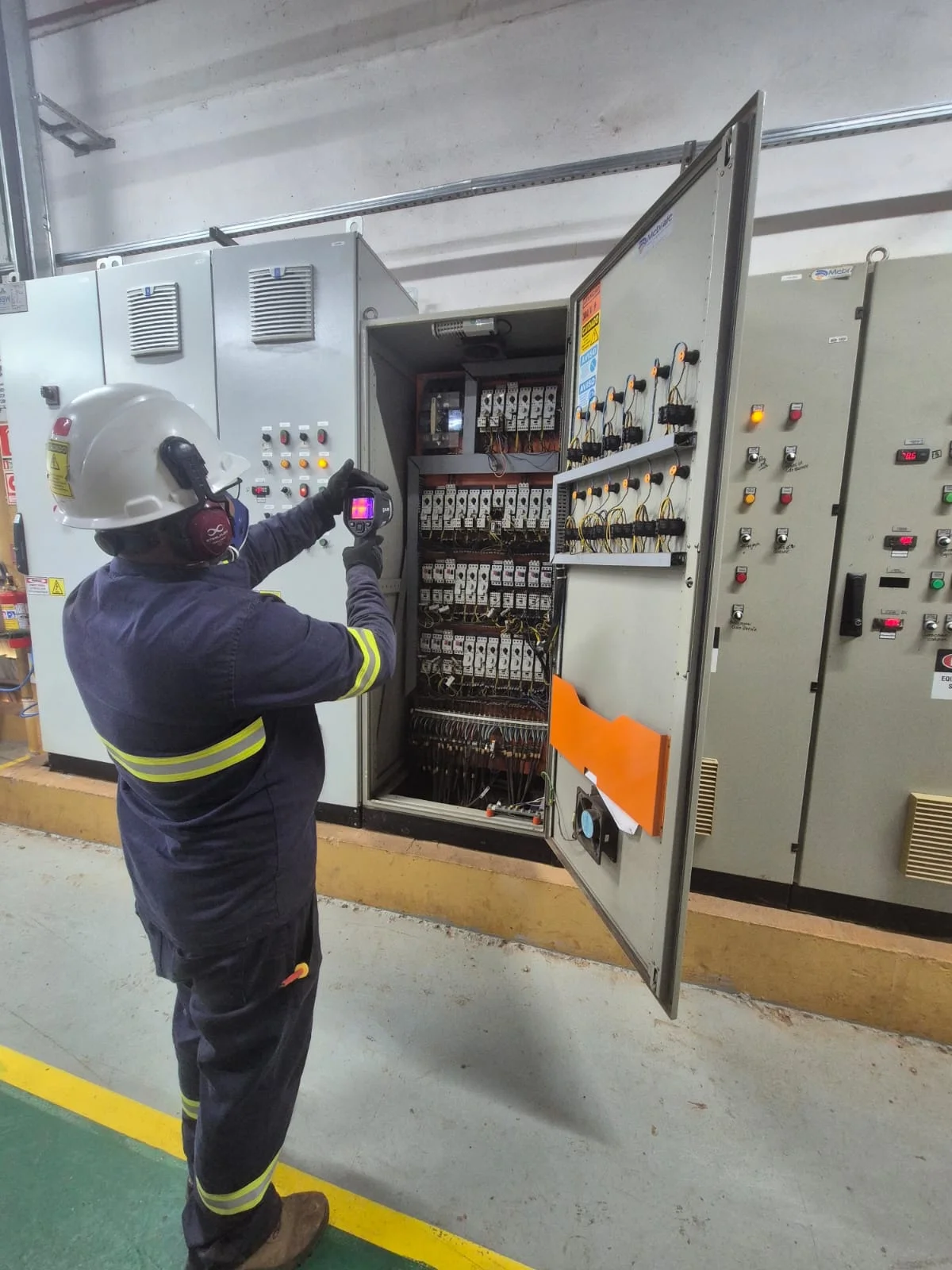

Inspeção termográfica em painéis elétricos: benefícios, processo e prevenção de falhas
O que é inspeção termográfica em painéis elétricos e por que ela é importante?
A inspeção termográfica em painéis elétricos é uma técnica de diagnóstico que identifica aquecimentos anormais em componentes por meio de imagens infravermelhas, sem contato direto.
Quando as condições operacionais e de segurança permitem, ela ajuda a localizar sinais de falha antes que resultem em panes, desligamentos inesperados ou danos aos equipamentos.
Todo corpo emite radiação térmica.
A câmera termográfica capta essa energia e a converte em uma imagem que representa a distribuição de temperaturas na instalação.
Assim, diferenças de temperatura entre componentes semelhantes ou entre pontos de uma mesma conexão podem indicar a necessidade de investigação técnica.
A imagem, porém, não é um diagnóstico isolado: carga elétrica, emissividade, ambiente, distância e condições de medição influenciam a interpretação.
Entre os elementos que podem ser avaliados estão:
- Painéis e quadros elétricos;
- Conexões e terminais;
- Barramentos;
- Cabos;
- Disjuntores e outros equipamentos elétricos.
Em uma imagem térmica, pontos visualmente mais brilhantes ou mais quentes, conforme a escala utilizada, podem estar associados a mau contato, sobrecarga ou outras anomalias.
Uma conexão aquecida, por exemplo, pode apresentar resistência elevada e favorecer a evolução de uma falha.
Por isso, o achado precisa ser comparado com componentes equivalentes e analisado por profissional habilitado, sem conclusões baseadas apenas na cor da imagem.
A finalidade é preventiva: identificar tendências de aquecimento, apoiar a manutenção preditiva e contribuir para a continuidade operacional.
A WV Elétrica e Serviços Ltda atua desde 2018 em engenharia elétrica, inspeções e laudos técnicos, com foco em rigor normativo, segurança operacional e transparência.
No serviço de termografia, utiliza câmeras de alta sensibilidade térmica, instrumentos calibrados e procedimentos compatíveis com a segurança da instalação.
Como parte da gestão de riscos elétricos, a termografia deve ser integrada ao planejamento de manutenção preventiva.
A avaliação técnica dos achados orienta quais componentes precisam de correção, acompanhamento ou investigação complementar, sempre respeitando os procedimentos aplicáveis à instalação.
Como a inspeção é realizada e o que o laudo técnico apresenta?
A inspeção termográfica começa antes da captura das imagens.
O responsável técnico analisa o escopo da avaliação, identifica os equipamentos, verifica as condições operacionais e define os procedimentos de segurança aplicáveis à instalação.
Também são consideradas a acessibilidade aos componentes e a possibilidade de realizar a vistoria com o sistema energizado, quando isso for tecnicamente adequado e seguro.
Etapas da inspeção
- Análise inicial: identificação dos painéis, quadros, barramentos, cabos, conexões e demais equipamentos incluídos na avaliação.
- Preparação da vistoria: verificação das condições de carga, acesso, riscos envolvidos e medidas de controle previstas para a atividade.
- Captura das imagens: registro de imagens térmicas e convencionais dos pontos relevantes, mantendo informações que permitam relacionar cada achado ao equipamento avaliado.
- Avaliação técnica: análise das temperaturas observadas, dos gradientes térmicos e de possíveis padrões associados a mau contato, sobrecarga ou outras anomalias.
- Classificação e documentação: organização dos achados por criticidade técnica, com registro fotográfico e descrição das condições observadas.
- Emissão do laudo: consolidação das imagens, observações e recomendações de correção ou manutenção, de acordo com a análise realizada.
As câmeras termográficas de alta sensibilidade registram a radiação infravermelha emitida pelas superfícies e a convertem em imagens que representam a distribuição térmica.
Para que a leitura seja confiável, o resultado não deve ser interpretado apenas pela aparência ou pela intensidade das cores.
Instrumentos calibrados, parâmetros adequados e conhecimento sobre o equipamento avaliado são essenciais para diferenciar uma condição esperada de um aquecimento anormal.
Vistoria dinâmica e informações registradas

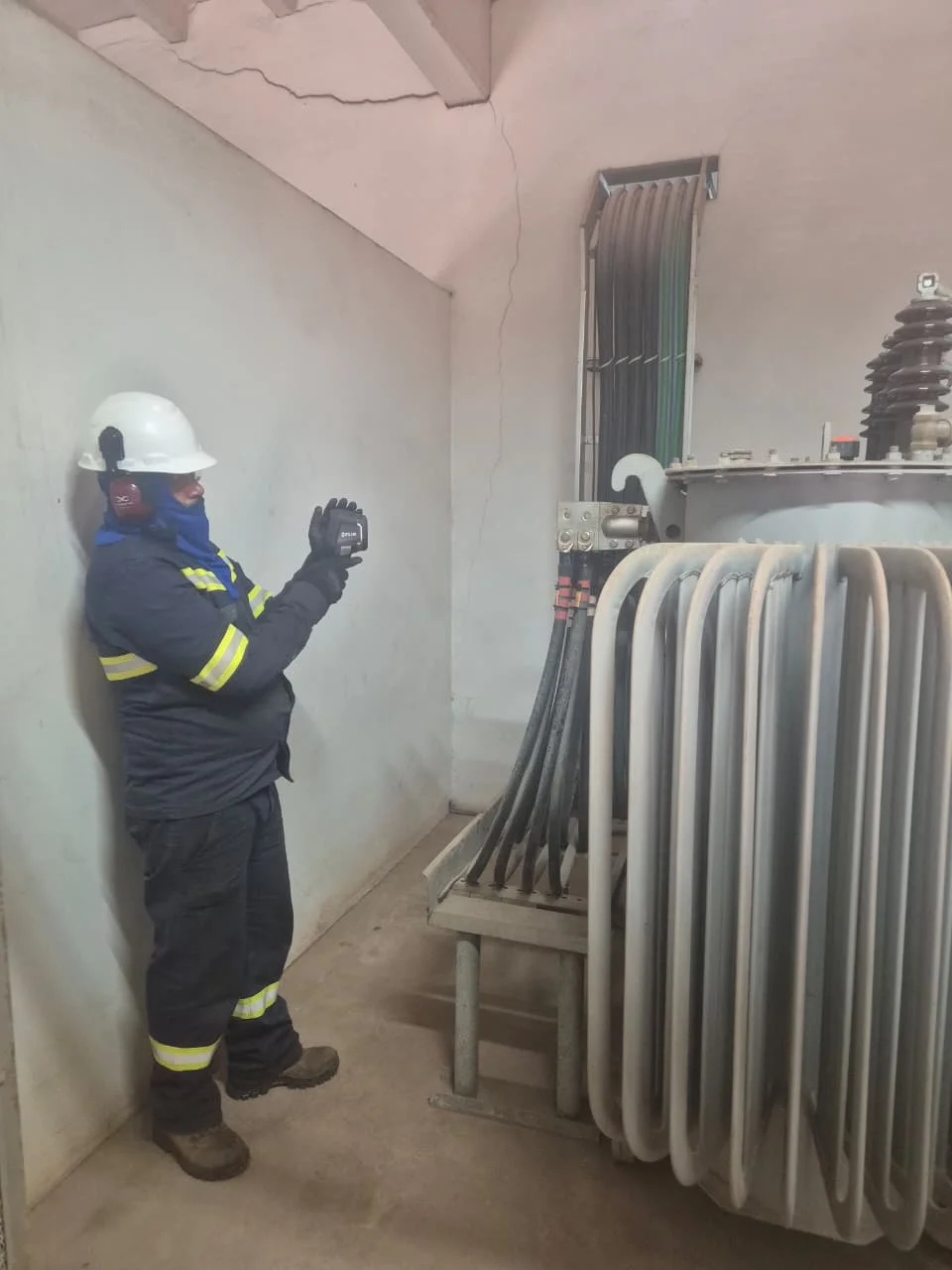

Quando as condições de segurança e operação permitirem, a vistoria pode ocorrer com o sistema em funcionamento.
Essa abordagem, chamada vistoria dinâmica, possibilita observar gradientes anormais durante a operação, sem pressupor que todo ambiente ou componente possa ser examinado dessa forma.
A decisão depende da avaliação dos riscos, dos procedimentos aplicáveis e das características da instalação.
Um registro técnico consistente deve reunir, sempre que aplicável:
- identificação do equipamento e do ponto inspecionado;
- condição de carga no momento da avaliação;
- imagem térmica e imagem convencional correspondente;
- temperatura ou padrão térmico relevante para a análise;
- observação técnica sobre a anomalia e sua classificação;
- recomendação de correção, investigação ou acompanhamento.
A WV Elétrica e Serviços Ltda atua desde 2018 em engenharia elétrica, inspeções e laudos técnicos.
Sua equipe habilitada conforme NR-10 e NR-35 utiliza instrumentos calibrados e procedimentos rigorosos de segurança.
O laudo não substitui a avaliação integral da instalação, mas organiza evidências para apoiar decisões de manutenção e gestão de riscos.
Para aprofundar a documentação e a interpretação normativa, consulte também o laudo técnico elétrico e a conformidade com NBRs.
Benefícios para manutenção preditiva e gestão de riscos elétricos
A inspeção termográfica em painéis elétricos apoia a manutenção preditiva ao revelar aquecimentos anormais antes que evoluam para falhas, panes ou desligamentos inesperados.
Com a interpretação adequada das imagens térmicas, a equipe técnica consegue priorizar intervenções, avaliar a condição dos componentes e apoiar decisões baseadas no risco observado.
Principais benefícios
- Detecção antecipada: identifica indícios de mau contato, sobrecarga e outros gradientes térmicos anormais.
- Mais segurança: ajuda a reconhecer condições que podem contribuir para danos a equipamentos ou riscos elétricos.
- Confiabilidade operacional: favorece a identificação de pontos críticos antes de uma interrupção não planejada.
- Planejamento: permite organizar correções e inspeções dentro de uma estratégia de manutenção preventiva e preditiva.
- Preservação dos equipamentos: contribui para evitar a evolução de anomalias e apoiar a conservação de painéis, conexões, barramentos e cabos.
Como exemplo educacional, uma conexão aquecida pode indicar contato inadequado, enquanto um circuito sobrecarregado pode apresentar temperatura superior à esperada.
Esses sinais não determinam, isoladamente, a causa ou a urgência da intervenção: a carga, as condições ambientais, o histórico do equipamento e os parâmetros da instalação precisam ser considerados na análise técnica.
A manutenção corretiva atua depois que a falha ocorre; a preventiva segue inspeções e intervenções planejadas; e a preditiva utiliza dados, como imagens termográficas, para orientar decisões conforme a condição real do sistema.
Para instalações corporativas e industriais, a inspeção anual é uma referência de gestão preventiva informada neste contexto, mas a periodicidade adequada deve considerar criticidade, regime de operação, ambiente e avaliação profissional.
Na WV Elétrica, o foco em segurança jurídica, operacional e física se combina a uma abordagem transparente para orientar a manutenção e a gestão de riscos elétricos.
Perguntas frequentes
A inspeção termográfica exige desligamento?
Nem sempre.
A inspeção pode ser realizada com o sistema em operação quando as condições de segurança, acesso e carga permitirem.
Essa vistoria dinâmica ajuda a observar gradientes anormais de temperatura em condições reais de funcionamento, mas não elimina a necessidade de planejamento, avaliação de riscos e aplicação dos procedimentos adequados à instalação.
Quais falhas podem ser identificadas?
A termografia pode indicar aquecimentos anormais associados a mau contato, sobrecarga, desequilíbrio ou outras anomalias em componentes elétricos.
Entretanto, uma imagem térmica não determina sozinha a causa do problema.
Temperatura, carga, emissividade, condições ambientais e características do equipamento devem ser analisadas por profissional habilitado antes de qualquer decisão de manutenção.
O que o laudo técnico deve apresentar?
Em geral, o laudo reúne:
- identificação do equipamento e do ponto avaliado;
- imagem térmica e registro fotográfico convencional;
- condições observadas durante a inspeção;
- classificação dos achados e descrição das anomalias;
- recomendações de correção, manutenção ou acompanhamento.
Quem deve interpretar os resultados?
A interpretação deve ser feita por profissionais habilitados, considerando os procedimentos de segurança e as características da instalação.
A WV Elétrica e Serviços Ltda realiza inspeções e laudos técnicos com equipe habilitada conforme NR-10 e NR-35, utilizando instrumentos calibrados e procedimentos rigorosos.
As NBRs aplicáveis também devem ser consideradas no planejamento e na avaliação técnica.
Uma única inspeção não promove, isoladamente, a conformidade integral da instalação.
Como o serviço é disponibilizado?
A WV Elétrica informa atendimento em nível nacional, com possibilidade de execução presencial ou entrega remota conforme as condições da operação e do serviço.
A modalidade adequada deve ser analisada tecnicamente, especialmente em instalações industriais, corporativas, de média ou alta tensão.
