Inspeção termográfica: como funciona, benefícios e aplicações na manutenção elétrica

O que é inspeção termográfica e por que ela é importante?

A inspeção termográfica é uma técnica de manutenção preditiva que utiliza uma câmera termográfica para identificar aquecimentos anormais em componentes elétricos, apoiando a prevenção de falhas sem substituir a análise técnica convencional.

Como a termografia funciona?

Todo componente elétrico emite radiação infravermelha relacionada à sua temperatura.

A câmera termográfica capta essa radiação e transforma as diferenças térmicas em uma imagem com cores ou tons variados.

Esse mapa de temperatura permite visualizar gradientes entre pontos de um painel elétrico, quadro elétrico, conexão, barramento, cabo ou outro equipamento.

Em uma instalação com condições semelhantes de operação, um ponto com temperatura significativamente diferente dos componentes equivalentes pode indicar uma anomalia térmica.

Mau contato, sobrecarga, desequilíbrio de carga ou degradação de uma conexão são exemplos de condições que podem exigir investigação.

A imagem, porém, mostra um comportamento térmico; ela não determina sozinha a causa do problema.

Imagem térmica não é diagnóstico completo

A interpretação correta depende de informações que vão além da fotografia infravermelha.

Carga elétrica, corrente, temperatura ambiente, ventilação, emissividade do material, reflexos, distância de medição, acessibilidade e condição operacional podem influenciar a leitura.

Por isso, uma área mais quente não deve ser tratada automaticamente como falha definitiva, assim como uma imagem sem contraste relevante não elimina todos os riscos da instalação.

O profissional responsável precisa comparar componentes semelhantes, relacionar a temperatura observada ao contexto do sistema e, quando necessário, recomendar verificações complementares.

A confirmação pode envolver inspeção visual, reaperto ou substituição por equipe autorizada, medições elétricas, ensaios, avaliação de carga ou elaboração de laudo técnico, conforme a natureza da ocorrência.

A termografia apoia a decisão de manutenção; não substitui o reparo nem a análise convencional.

Por que essa técnica é importante?

Ao revelar alterações térmicas enquanto o sistema está em operação, quando as condições de segurança permitem, a termografia pode contribuir para localizar sinais iniciais de deterioração antes que eles evoluam para pane, desligamento inesperado ou dano a equipamentos.

Esse uso favorece o planejamento da manutenção preventiva, a priorização de ativos e a gestão de riscos operacionais, patrimoniais e humanos.

A qualidade do resultado depende de procedimento padronizado, instrumento calibrado, registro adequado e análise realizada por profissional habilitado.

O acesso a instalações elétricas deve observar os requisitos aplicáveis da NR-10, além de outras NBRs e procedimentos internos pertinentes.

A possibilidade técnica de observar um equipamento energizado não significa autorização automática para trabalhar em qualquer condição.

A abordagem da wv elétrica

Atuante no mercado desde 2018, a WV Elétrica e Serviços Ltda aplica sua experiência em engenharia elétrica com foco em rigor normativo, transparência e segurança técnica.

No serviço de inspeção termográfica, a análise das imagens, a identificação de anomalias e o registro das evidências devem ser relacionados às condições reais da instalação, permitindo recomendações mais úteis para a tomada de decisão.

Essa abordagem está alinhada à missão da empresa de contribuir para a segurança jurídica, operacional e física de indústrias, empresas, comércios, condomínios e instituições.

O objetivo não é apenas apontar um ponto quente, mas fornecer informação técnica compreensível para que o responsável avalie a criticidade e defina os próximos passos com maior segurança.

Como a termografia identifica falhas em instalações elétricas?

A inspeção termográfica é conduzida como um processo técnico de observação, comparação e análise.

Em vez de procurar apenas um ponto mais quente, o profissional avalia o comportamento térmico dos componentes elétricos em conjunto com a carga, o ambiente, as condições de operação e o histórico conhecido da instalação.

Assim, um gradiente de temperatura pode indicar uma condição anormal, mas não deve ser tratado isoladamente como prova definitiva de falha.

Etapas da inspeção termográfica

1. Planejamento: são definidos o objetivo da avaliação, os equipamentos a serem observados, os acessos necessários, as condições de operação e os riscos envolvidos.

   O escopo pode abranger painéis elétricos, quadros, conexões, barramentos, cabos e outros equipamentos que apresentem relevância para a continuidade e a segurança do sistema.

2. Inspeção do local: antes da captura das imagens, são consideradas características como identificação dos componentes, facilidade de acesso, carga elétrica, ventilação, presença de obstáculos e condições ambientais.

   Essa etapa ajuda a evitar interpretações fora de contexto e permite relacionar a imagem térmica ao funcionamento real da instalação.

3. Captura das imagens: a câmera termográfica registra a radiação infravermelha emitida pelas superfícies e a converte em uma representação visual da distribuição de temperatura.

   Câmeras de alta sensibilidade térmica podem evidenciar diferenças entre componentes semelhantes, desde que a distância, o foco, o campo de visão e as condições de medição sejam adequados.

4. Comparação e análise: as imagens são examinadas considerando componentes equivalentes, fases, conexões próximas e padrões esperados de operação.

   A comparação pode revelar um gradiente térmico, uma área de aquecimento concentrado ou uma diferença relevante entre pontos que deveriam apresentar comportamento semelhante.

5. Classificação da anomalia: o aquecimento observado é relacionado a possíveis causas, como mau contato, sobrecarga, desequilíbrio, deficiência de dissipação ou outra condição que precise ser investigada.

   A classificação não depende apenas da aparência de um ponto brilhante na imagem, mas também da criticidade do ativo, da carga, do ambiente e do impacto potencial sobre a operação.

6. Recomendação: após a análise, são indicadas as medidas compatíveis com a evidência encontrada.

   Dependendo do caso, pode ser necessária uma verificação complementar, uma manutenção corretiva, um ensaio específico, uma inspeção visual detalhada ou uma avaliação de engenharia antes da decisão final.

O que pode ser observado

A termografia pode apoiar a avaliação de painéis e quadros elétricos, conexões, barramentos, cabos, dispositivos de distribuição e equipamentos em operação.

Em uma conexão com resistência elevada, por exemplo, a passagem da corrente pode produzir aquecimento localizado.

Esse comportamento pode estar associado a mau contato, mas a confirmação exige análise técnica das condições mecânicas e elétricas do conjunto.

Uma sobrecarga também pode elevar a temperatura de cabos, terminais ou componentes.

Entretanto, uma leitura térmica mais elevada não define sozinha a causa do problema.

Carga elétrica, seção do condutor, ventilação, temperatura ambiente, distribuição entre fases e características construtivas influenciam o resultado.

Por isso, o mesmo valor aparente pode ter significados diferentes em instalações distintas.

Por que emissividade e reflexão importam

A câmera termográfica interpreta a radiação infravermelha recebida, e não a temperatura de forma absolutamente independente da superfície.

Emissividade, acabamento, material, ângulo de observação e reflexos de fontes próximas podem influenciar a leitura.

Superfícies metálicas brilhantes, por exemplo, podem refletir radiação do ambiente e dificultar a interpretação.

Esse é um dos motivos pelos quais a imagem térmica não equivale automaticamente a um diagnóstico completo.

A avaliação precisa considerar a qualidade da captura, as condições de medição e a experiência técnica de quem interpreta os dados.

Quando houver dúvida, a anomalia deve ser confirmada por procedimento complementar apropriado.

Como a WV Elétrica estrutura a análise

No serviço descrito pela WV Elétrica, a metodologia inclui a análise das imagens térmicas, a identificação e a classificação das anomalias, o registro fotográfico e a emissão de laudo técnico com recomendações de correção.

A utilização de instrumentos calibrados contribui para a confiabilidade do registro, enquanto a interpretação contextualizada evita que qualquer aquecimento seja apresentado como falha definitiva.

A empresa atua em engenharia elétrica desde 2018 e posiciona o serviço dentro de uma abordagem de rigor normativo, transparência e segurança técnica.

Quando as condições permitirem, a vistoria pode ser realizada com os sistemas em operação, permitindo observar gradientes térmicos durante o funcionamento.

Ainda assim, a autorização e a forma de execução dependem da avaliação profissional dos riscos e dos procedimentos aplicáveis.

O resultado mais útil da inspeção termográfica é uma informação técnica rastreável para orientar a manutenção.

A imagem mostra um comportamento térmico; a análise relaciona esse comportamento às condições do sistema; e a recomendação indica o próximo passo de forma proporcional à criticidade identificada.

Essa sequência ajuda a transformar a inspeção em apoio efetivo à manutenção preditiva, sem substituir a intervenção corretiva ou outros ensaios quando forem necessários.

Principais benefícios para a manutenção preditiva

A inspeção termográfica é uma ferramenta de manutenção preditiva que ajuda a localizar aquecimentos anormais antes que eles evoluam para falhas mais severas.

Ao revelar diferenças de temperatura em componentes elétricos, a técnica oferece evidências para orientar prioridades, programar intervenções e reduzir a dependência de manutenções corretivas emergenciais.

Benefícios para a prevenção de falhas

Entre os principais benefícios estão:

• Antecipação de falhas: permite investigar sinais térmicos associados a mau contato, sobrecarga ou outras condições anormais antes de uma interrupção inesperada.
• Redução da probabilidade de danos: a identificação antecipada de um ponto quente pode apoiar uma correção antes que o aquecimento afete conexões, cabos, barramentos, painéis ou equipamentos próximos.
• Apoio à segurança: o reconhecimento de condições anormais contribui para reduzir a exposição a riscos elétricos, patrimoniais e operacionais, desde que as medidas corretivas sejam definidas e executadas por profissionais habilitados.
• Planejamento preventivo: os achados podem ser incorporados ao plano de manutenção, ajudando a organizar inspeções, correções e avaliações complementares conforme a criticidade de cada ativo.
• Menor dependência de corretivas emergenciais: ao integrar a termografia à rotina de gestão, a organização pode identificar necessidades de intervenção com maior antecedência, evitando que toda decisão ocorra somente após uma pane.

Como a técnica contribui para a continuidade operacional

A continuidade operacional depende de um sistema elétrico confiável, mas uma imagem térmica, isoladamente, não determina a causa de uma anomalia nem promove que uma falha ocorrerá.

A interpretação deve considerar a carga do circuito, o tempo de operação, as condições ambientais, a temperatura relativa entre componentes semelhantes, a acessibilidade e o histórico do equipamento.

Por isso, o valor da termografia está em transformar uma diferença térmica em uma decisão técnica rastreável.

Um aquecimento identificado em uma conexão, por exemplo, pode estar relacionado a mau contato ou a outra condição que exige investigação.

Se não for analisado, esse ponto pode se agravar, afetar componentes próximos e contribuir para uma interrupção.

A confirmação da causa e a definição da correção dependem de avaliação profissional e, quando necessário, de inspeções, ensaios ou intervenções complementares.

Como priorizar as anomalias encontradas

Nem todo ponto quente possui a mesma urgência.

A priorização deve considerar uma combinação de fatores:

1. Criticidade do ativo: componentes ligados a processos essenciais ou a sistemas de segurança tendem a exigir atenção diferenciada.
2. Temperatura relativa e gradiente térmico: diferenças relevantes entre componentes equivalentes podem indicar uma condição anormal, mas precisam ser interpretadas no contexto da operação.
3. Tendência: a repetição do achado em inspeções posteriores ou a evolução do aquecimento pode alterar a prioridade da intervenção.
4. Impacto operacional: deve-se avaliar a possibilidade de parada, perda de produção, indisponibilidade de serviços ou danos a outros equipamentos.
5. Risco à segurança: situações com potencial de contribuir para choque elétrico, arco elétrico, incêndio ou dano patrimonial demandam tratamento compatível com o risco identificado.

Essa lógica não substitui critérios técnicos definidos para cada instalação.

Ela serve como orientação para organizar a análise e apoiar decisões documentadas de manutenção.

O papel da termografia no plano de manutenção

A termografia apoia a manutenção preditiva, mas não substitui o reparo de uma conexão, a correção de uma sobrecarga, a inspeção convencional, o ensaio elétrico ou a emissão de um laudo técnico quando esses recursos forem necessários.

Depois da identificação, é preciso definir a causa provável, a ação recomendada, o responsável pela intervenção e a forma de validação posterior.

Na prática, o resultado pode ser integrado a registros de manutenção preventiva e corretiva, à gestão de ativos e à matriz de risco da organização.

Essa integração ajuda a preservar a vida útil dos equipamentos, melhorar a confiabilidade do sistema e manter histórico para comparações futuras, sem transformar uma leitura térmica em promessa de resultado.

A WV Elétrica e Serviços Ltda atua desde 2018 com engenharia elétrica, inspeções e manutenções preventivas e corretivas.

No serviço de inspeção termográfica, a empresa reforça uma abordagem baseada em segurança técnica, rigor normativo e transparência, com análise das imagens, identificação de anomalias e recomendações compatíveis com os achados.

Essa postura está alinhada à missão de promover segurança jurídica, operacional e física para indústrias, empresas, condomínios e instituições.

Onde a inspeção termográfica pode ser aplicada?

A inspeção termográfica pode ser aplicada em diferentes tipos de instalações elétricas, desde sistemas de distribuição em empresas e comércios até subestações e estruturas de média e alta tensão.

Seu objetivo é localizar padrões de aquecimento que merecem investigação técnica em componentes submetidos à carga elétrica, contribuindo para a manutenção preditiva e para a gestão de riscos.

A definição do escopo não deve considerar apenas o tipo de imóvel.

É necessário avaliar a criticidade dos ativos, a acessibilidade aos componentes, o risco elétrico, o regime de operação, a intensidade da carga, o histórico de ocorrências e o objetivo da inspeção.

Assim, o levantamento pode ser direcionado aos pontos mais relevantes da instalação, em vez de tratar todos os equipamentos como se tivessem a mesma importância operacional.

Aplicações em indústrias

Em ambientes industriais, a termografia pode apoiar a avaliação de painéis elétricos, quadros de distribuição, barramentos, conexões, cabos e equipamentos associados ao processo produtivo.

A inspeção é especialmente útil quando uma falha elétrica pode interromper linhas de produção, afetar sistemas de controle ou provocar danos a ativos de alto valor.

O escopo pode incluir áreas de distribuição, centros de carga, alimentadores e pontos de conexão sujeitos a aquecimento anormal.

Também pode abranger equipamentos que operam sob diferentes níveis de carga, desde que as condições de acesso e segurança sejam previamente avaliadas.

A interpretação deve considerar o contexto operacional, pois a temperatura observada pode variar conforme a carga, o ambiente, a ventilação, a emissividade e as características do componente.

Aplicações em empresas e estabelecimentos comerciais

Empresas, lojas, centros comerciais e demais estabelecimentos podem utilizar a inspeção termográfica para acompanhar a condição de quadros elétricos, painéis, conexões, barramentos e cabos.

Em instalações comerciais, a análise pode ser relevante para sistemas que alimentam iluminação, climatização, servidores, máquinas, elevadores e outros equipamentos essenciais à operação.

A identificação de uma diferença térmica entre componentes semelhantes pode indicar a necessidade de investigação, mas não determina isoladamente a existência de uma falha.

O resultado precisa ser relacionado à carga, ao equilíbrio entre fases, ao estado das conexões e às condições físicas do local.

A partir dessa análise, a manutenção pode definir se é necessário realizar uma verificação complementar, uma correção ou um acompanhamento posterior.

Aplicações em condomínios

Em condomínios residenciais, empresariais ou mistos, a inspeção pode abranger entradas de energia, quadros gerais, quadros de áreas comuns, barramentos, conexões e sistemas que atendem bombas, elevadores, iluminação, portões e outras cargas coletivas.

O foco deve ser estabelecido conforme a configuração da instalação e os pontos cuja indisponibilidade possa afetar moradores, usuários ou a administração do empreendimento.

A análise também pode contribuir para organizar prioridades de manutenção em locais com muitos quadros e circuitos.

Em vez de interpretar uma imagem térmica de forma isolada, o responsável técnico pode relacionar a anomalia observada ao diagrama elétrico, à identificação do circuito, ao histórico de intervenções e à relevância daquele ponto para o funcionamento do condomínio.

Aplicações em instituições

Instituições de ensino, saúde, pesquisa, atendimento ao público e outras organizações podem aplicar a termografia em instalações que precisam manter continuidade e segurança operacional.

Painéis, quadros elétricos, conexões, cabos e equipamentos de distribuição podem ser avaliados conforme a criticidade de cada ambiente.

Nesses locais, o planejamento deve considerar a circulação de pessoas, as restrições de acesso, a necessidade de preservar atividades em andamento e os procedimentos internos de segurança.

Quando uma inspeção durante a operação for tecnicamente possível, ela ainda dependerá de avaliação profissional, autorização e condições adequadas para a atividade.

A possibilidade de observar o sistema em funcionamento não elimina os requisitos de controle de risco.

Grandes consumidores de energia

Instalações de grandes consumidores podem apresentar redes de distribuição mais extensas, maior quantidade de cargas e diferentes níveis de tensão.

Por isso, o escopo da inspeção termográfica pode ser organizado por setores, alimentadores, painéis, subestações, equipamentos críticos ou etapas do sistema elétrico.

A priorização deve considerar a carga efetiva durante a inspeção, o impacto de uma eventual interrupção, a relevância do ativo para o processo, a facilidade de acesso e o histórico de anomalias.

Equipamentos com maior consequência operacional não devem ser avaliados apenas pela temperatura absoluta observada.

A comparação entre componentes equivalentes, a análise do gradiente térmico e a compreensão do regime de funcionamento também são importantes para qualificar a decisão de manutenção.

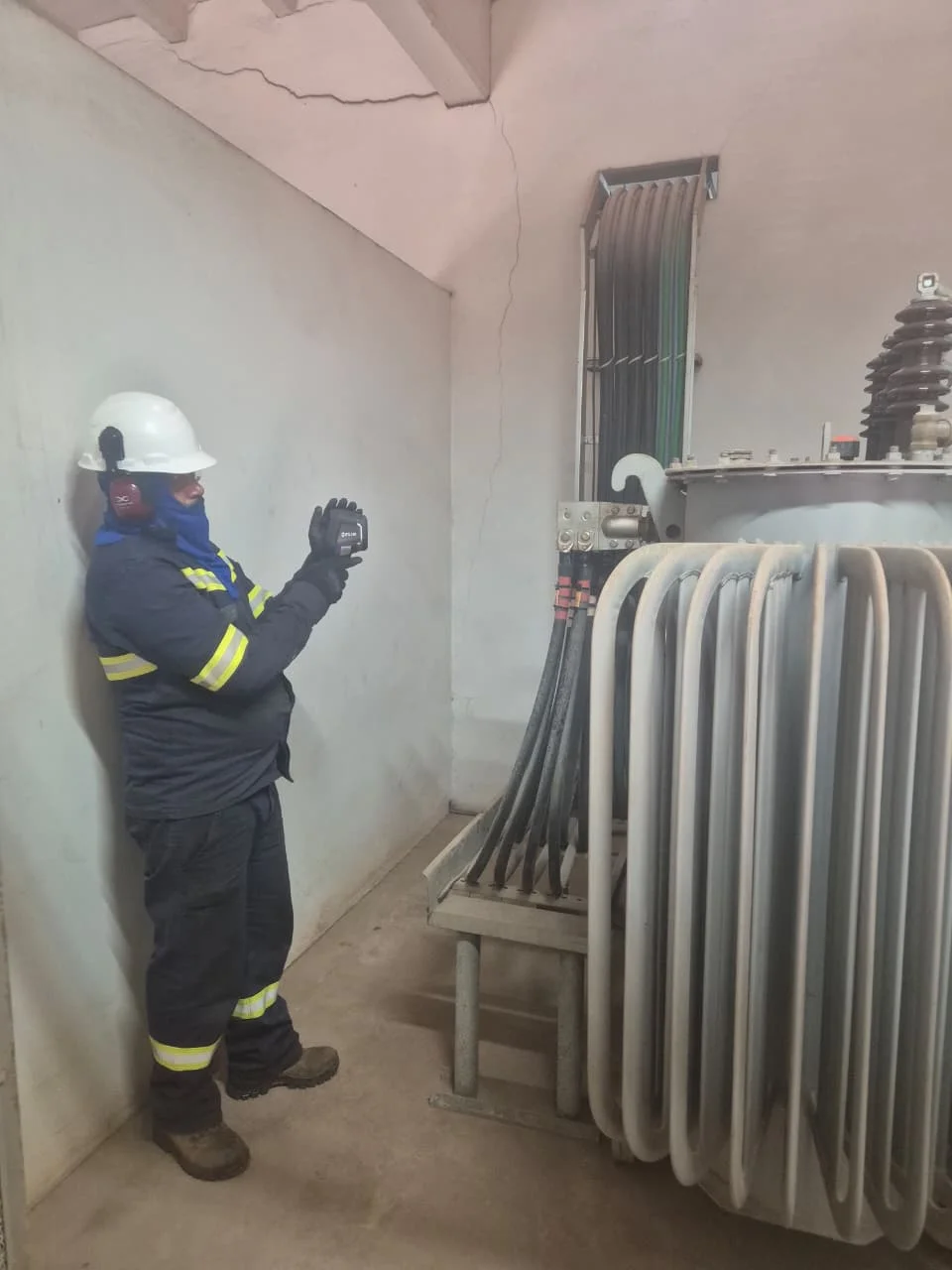

Subestações e instalações de média e alta tensão

Subestações e instalações de média e alta tensão exigem planejamento específico devido aos níveis de energia envolvidos, às distâncias de segurança, às restrições de acesso e aos procedimentos aplicáveis.

A termografia pode ser direcionada a conexões, barramentos, terminações, estruturas de distribuição e outros componentes que possam apresentar aquecimento anormal, sempre de acordo com o escopo autorizado e com as condições de segurança do local.

A avaliação de uma subestação não deve ser reduzida à captura de imagens.

É necessário relacionar os registros térmicos à configuração do sistema, à carga, à condição operacional, à identificação dos equipamentos e aos limites de acesso.

A atividade deve observar a NR-10, as NBRs pertinentes e os procedimentos de segurança aplicáveis.

Em situações que envolvam trabalho em altura, a análise também deve considerar os requisitos relacionados à NR-35.

Componentes que podem ser avaliados

De acordo com o objetivo da inspeção e com as condições de acesso, a análise pode contemplar:

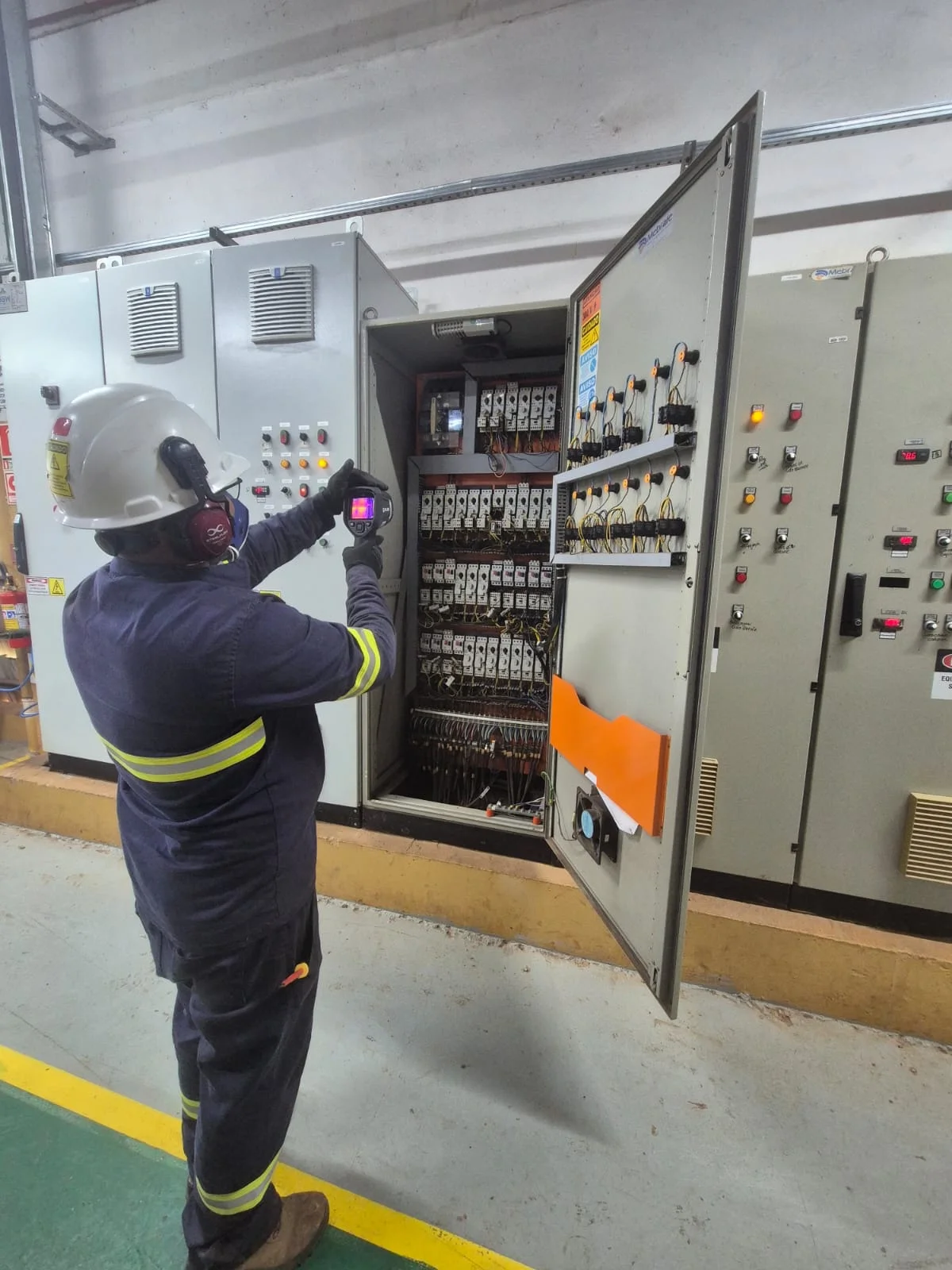

• Painéis elétricos: verificação de pontos de conexão, dispositivos, barramentos e regiões com distribuição térmica diferente entre componentes equivalentes.
• Quadros elétricos: observação de entradas, saídas, disjuntores, conexões e circuitos que apresentem comportamento térmico fora do padrão esperado.
• Conexões: investigação de aquecimentos compatíveis com mau contato, aperto inadequado, oxidação, deterioração ou outras condições que exijam confirmação técnica.
• Barramentos: análise de regiões com gradientes térmicos anormais, considerando carga, ventilação, configuração e integridade das conexões.
• Cabos: observação de aquecimentos associados a sobrecarga, desequilíbrio, conexão inadequada ou condições de instalação que precisem ser avaliadas.
• Equipamentos elétricos: acompanhamento de componentes cuja condição térmica possa influenciar a confiabilidade, a segurança e a continuidade do sistema.

Uma anomalia térmica não representa automaticamente uma falha definitiva.

Ela é um sinal que deve ser interpretado com dados de operação, características do componente e evidências complementares.

A inspeção visual, a análise documental, medições apropriadas e outros ensaios podem ser necessários para confirmar a causa e definir a intervenção.

Cenários de inspeção e definição do escopo

A inspeção pode ser planejada para verificar a distribuição de energia, investigar aquecimentos recorrentes, acompanhar componentes críticos ou apoiar um programa de manutenção preventiva.

Em alguns casos, a vistoria dinâmica permite observar o sistema enquanto ele está em operação, identificando gradientes anormais sob as condições presentes no momento da captura.

Essa possibilidade deve ser avaliada por profissional habilitado e não significa que todo equipamento possa ser acessado ou analisado energizado.

Para definir o escopo, é recomendável reunir informações sobre:

• criticidade do ativo para a operação;
• acessibilidade física e restrições do ambiente;
• risco elétrico e necessidade de controle de acesso;
• regime de carga durante a inspeção;
• histórico de falhas, aquecimentos ou desligamentos;
• mudanças recentes na instalação;
• objetivo da avaliação e forma de utilização do resultado;
• necessidade de registro fotográfico, classificação de anomalias e laudo técnico.

A melhor aplicação da termografia ocorre quando a imagem térmica integra um ciclo de decisão: identificar o ponto, analisar o contexto, classificar a condição, recomendar a ação, executar a manutenção e registrar a validação.

Dessa forma, o recurso deixa de ser apenas uma fotografia de temperatura e passa a apoiar a gestão do sistema elétrico.

Atendimento da WV Elétrica

A WV Elétrica e Serviços Ltda atende instalações corporativas e industriais, empresas, estabelecimentos comerciais, condomínios e instituições em nível nacional.

A empresa atua com engenharia elétrica, inspeções e manutenção, priorizando rigor normativo, integridade, transparência e segurança técnica.

Na contratação de uma inspeção termográfica, o escopo deve ser alinhado conforme o tipo de instalação, os componentes acessíveis, o regime de operação, a criticidade dos ativos e a finalidade do levantamento.

A WV Elétrica pode orientar a definição das condições técnicas e da modalidade de atendimento, que pode ocorrer de forma presencial ou remota conforme o contexto do serviço.

A avaliação das imagens, a identificação de pontos críticos e as recomendações devem ser compreendidas dentro das condições efetivamente observadas na instalação.

Vistoria dinâmica, segurança e conformidade normativa

A vistoria dinâmica é a inspeção termográfica realizada com o sistema elétrico em operação, quando as condições técnicas e de segurança permitem.

Essa abordagem possibilita observar a distribuição de temperatura dos componentes sob a carga efetivamente aplicada e identificar gradientes anormais em painéis, quadros, conexões, barramentos, cabos e equipamentos elétricos.

Durante a captura, a câmera termográfica registra diferenças de temperatura entre componentes semelhantes ou entre pontos de um mesmo conjunto.

Um aquecimento localizado pode estar associado a mau contato, sobrecarga, desequilíbrio ou outra condição que exija investigação.

No entanto, um ponto mais quente não deve ser tratado automaticamente como falha definitiva.

A interpretação depende da carga, da emissividade dos materiais, de reflexos, da temperatura ambiente, da ventilação, do acesso ao componente e do histórico operacional da instalação.

O que a vistoria dinâmica permite observar

A inspeção com o equipamento em funcionamento pode revelar alterações que não seriam percebidas em uma instalação sem carga.

A comparação entre fases, conexões equivalentes e componentes submetidos a condições semelhantes ajuda a identificar diferenças térmicas relevantes.

Também é possível acompanhar a distribuição do calor em regiões críticas e registrar evidências para posterior análise técnica.

Essa possibilidade não significa que todo sistema energizado possa ser inspecionado da mesma maneira.

A realização do serviço depende da avaliação do risco elétrico, da acessibilidade, do nível de tensão, do ambiente, da necessidade de trabalho em altura e dos procedimentos aplicáveis.

Quando não houver condição segura para a vistoria dinâmica, outras medidas de controle, incluindo a desenergização, devem ser consideradas conforme a análise profissional.

Segurança antes da captura das imagens

A segurança deve orientar todas as etapas da atividade, desde o planejamento até a emissão do registro técnico.

Antes da inspeção, é necessário definir o escopo, identificar os equipamentos envolvidos, avaliar os riscos previsíveis, controlar o acesso à área e estabelecer os procedimentos compatíveis com a instalação.

Entre os aspectos que devem ser considerados estão:

• análise das condições de operação e das características do sistema elétrico;
• identificação de riscos de contato, arco elétrico, proximidade e acesso inadequado;
• delimitação e controle da área de trabalho;
• utilização de equipamentos de proteção individual e coletiva compatíveis com a atividade;
• verificação da necessidade de trabalho em altura e aplicação dos controles correspondentes;
• definição de critérios para interromper a inspeção caso as condições se tornem inseguras;
• registro das limitações encontradas durante a vistoria.

A atuação deve observar os requisitos aplicáveis da NR-10, relacionados à segurança em instalações e serviços em eletricidade, e da NR-35 quando houver trabalho em altura.

As NBRs pertinentes também devem ser consideradas conforme o tipo de instalação, o equipamento avaliado e o objetivo da inspeção.

A aplicação dessas referências não é apenas documental: ela contribui para reduzir riscos humanos e patrimoniais durante o acesso, a medição e a análise.

Sistema energizado não significa autorização automática

A termografia pode ser tecnicamente realizada durante a operação porque a câmera mede a radiação infravermelha emitida pelos componentes sem exigir contato direto com eles.

Ainda assim, a possibilidade de obter uma imagem térmica não autoriza automaticamente a aproximação ou a execução de qualquer atividade em um sistema energizado.

É essencial diferenciar a capacidade do instrumento de captar temperaturas à distância da autorização para trabalhar em determinada condição.

Distâncias de segurança, barreiras, partes expostas, categoria do equipamento, nível de tensão, ambiente e qualificação dos envolvidos precisam ser avaliados antes do início.

Em situações nas quais a exposição ao risco não possa ser controlada adequadamente, a atividade deve ser revista, restringida ou realizada somente após a adoção das medidas necessárias, incluindo eventual desenergização.

Como a WV Elétrica conduz essa abordagem

A WV Elétrica e Serviços Ltda atua em engenharia elétrica desde 2018 e informa realizar inspeções com equipe habilitada conforme a NR-10 e a NR-35, instrumentos calibrados e procedimentos de segurança.

Na vistoria dinâmica, a análise das imagens considera o contexto operacional e não apenas a aparência isolada de um ponto brilhante ou de uma região com temperatura elevada.

O processo pode envolver a captura das imagens térmicas, o registro fotográfico correspondente, a identificação de gradientes anormais, a classificação das anomalias e a elaboração de recomendações.

Quando aplicável, o laudo analítico deve indicar os pontos críticos observados e orientar a avaliação das correções necessárias, sem substituir a intervenção de manutenção, os ensaios ou outras verificações técnicas que o caso exigir.

Essa conduta está alinhada ao rigor normativo, à integridade e à segurança técnica valorizados pela WV Elétrica.

A transparência sobre as condições de acesso, as limitações da medição e a necessidade de avaliações complementares é parte importante da gestão de riscos.

Dessa forma, a vistoria dinâmica apoia a continuidade operacional sem transformar a busca por disponibilidade em justificativa para expor pessoas ou instalações a condições inadequadas.

Laudo técnico, classificação de anomalias e plano de correção

A captura de uma imagem térmica é apenas uma etapa da inspeção.

O valor técnico do serviço está na interpretação das evidências e na transformação dos achados em decisões de manutenção.

Por isso, o laudo técnico deve apresentar o que foi observado, em quais condições a medição ocorreu e quais providências são recomendadas.

O que o laudo deve registrar

Sem substituir o modelo definido para cada contratação, uma estrutura tecnicamente útil pode reunir:

• Identificação do ponto avaliado: painel elétrico, quadro elétrico, conexão, barramento, cabo ou equipamento analisado.
• Imagem térmica: registro da distribuição de temperatura e do gradiente observado no componente.
• Registro fotográfico convencional: imagem que ajuda a localizar fisicamente o ponto na instalação.
• Condição observada: descrição do aquecimento, da assimetria térmica ou de outra anomalia identificada.
• Classificação: indicação do nível de atenção atribuído ao achado conforme a análise técnica e o contexto operacional.
• Criticidade: relação entre o componente, a função que desempenha, o risco envolvido e o impacto potencial de uma falha.
• Recomendação: orientação para investigação, correção, acompanhamento ou avaliação complementar.

A combinação entre imagem térmica e registro fotográfico favorece a rastreabilidade.

Ela permite relacionar o padrão de temperatura ao componente correspondente e reduz o risco de uma recomendação genérica ou difícil de verificar posteriormente.

Também é importante registrar condições relevantes da inspeção, como carga, estado de operação e limitações de acesso, quando essas informações estiverem disponíveis.

Anomalia identificada não é o mesmo que intervenção definida

Um ponto quente pode indicar mau contato, sobrecarga, desequilíbrio ou outra condição que exija investigação.

Entretanto, a imagem não determina sozinha a causa definitiva nem autoriza uma intervenção automática.

Reflexões, emissividade do material, distância de medição, ventilação, carga elétrica e condições ambientais podem influenciar a leitura.

Assim, apontar uma anomalia significa reconhecer um comportamento térmico que se diferencia do esperado ou dos componentes comparáveis.

Definir a intervenção corretiva exige uma análise mais ampla, que pode envolver inspeção visual, conferência das conexões, verificação da carga, análise do circuito, ensaios ou outros procedimentos compatíveis com o caso.

A manutenção corretiva deve ser planejada considerando a segurança da equipe e da instalação, além dos requisitos técnicos aplicáveis.

Como priorizar os achados

A classificação não deve depender apenas da temperatura registrada.

Uma lógica de priorização pode considerar:

1. Risco à segurança: possibilidade de o achado contribuir para choque elétrico, arco elétrico, incêndio ou dano a pessoas e patrimônio.
2. Criticidade do ativo: importância do componente para a continuidade da produção, do atendimento institucional ou da operação do empreendimento.
3. Possibilidade de agravamento: tendência de a condição se intensificar com o aumento da carga, o tempo de operação ou a degradação da conexão.
4. Impacto operacional: consequências de uma eventual falha, como desligamento inesperado, perda de disponibilidade ou interrupção de um processo essencial.
5. Recorrência e histórico: comparação com inspeções anteriores e com ocorrências já registradas na instalação.
6. Confiabilidade da evidência: qualidade da imagem, condições da medição, possibilidade de comparação e existência de limitações técnicas.

Essa abordagem ajuda a separar um achado que requer correção prioritária de uma condição que deve ser acompanhada ou investigada com mais informações.

Não é adequado estabelecer uma faixa numérica universal sem considerar o componente, o regime de carga, o material, o ambiente e os critérios técnicos adotados no diagnóstico.

O papel do laudo analítico da WV Elétrica

No serviço descrito, a WV Elétrica realiza a análise das imagens térmicas, identifica e classifica anomalias, reúne registros fotográficos e emite laudo analítico com os pontos críticos e recomendações de correção.

Quando a avaliação indicar uma condição urgente, a recomendação deve deixar clara a necessidade de providência compatível com o risco identificado, sem confundir o apontamento termográfico com a execução do reparo.

A transparência sobre limitações também faz parte de um documento tecnicamente confiável.

Quando a termografia não for suficiente para concluir a causa ou a extensão do problema, o laudo pode indicar a necessidade de avaliação complementar.

Isso preserva a qualidade da decisão e evita prometer uma certeza que a evidência disponível não permite sustentar.

Com atuação em engenharia elétrica desde 2018 e foco em rigor normativo, segurança técnica e transparência, a WV Elétrica utiliza o resultado da inspeção para apoiar o planejamento de manutenção preventiva e corretiva.

A decisão final deve considerar as condições reais da instalação, os requisitos de segurança e a orientação de profissional habilitado.

Periodicidade, integração com outras práticas e contratação

A periodicidade da inspeção termográfica deve ser definida a partir do risco e das características de cada instalação, e não por uma frequência única aplicável a todos os casos.

Criticidade dos ativos, histórico de falhas, ambiente, regime de carga, alterações recentes na instalação e requisitos internos de manutenção são fatores que ajudam a estabelecer quando uma nova avaliação deve ser considerada.

Como definir a periodicidade

Uma instalação com equipamentos essenciais à continuidade operacional, histórico de aquecimentos anormais ou condições severas de operação pode exigir acompanhamento mais estruturado.

Também é prudente reavaliar o planejamento após ampliações, substituição de componentes, mudanças no perfil de carga, intervenções em painéis ou alterações em sistemas de distribuição.

A decisão deve considerar uma matriz de risco que relacione a probabilidade de agravamento de uma anomalia, o impacto de uma eventual falha, a exposição de pessoas, a possibilidade de danos patrimoniais e a relevância do equipamento para o processo.

Assim, a termografia passa a fazer parte da gestão de ativos, em vez de ser utilizada apenas como resposta a uma pane.

Integração com o plano de manutenção

O maior valor da análise térmica aparece quando seus resultados são incorporados a um ciclo de decisão, execução, validação e registro.

Na prática, esse ciclo pode envolver:

• planejamento do escopo conforme a criticidade e o objetivo da avaliação;
• inspeção termográfica combinada, quando aplicável, com inspeção visual e análise documental;
• registro das imagens térmicas, evidências fotográficas e condições de operação observadas;
• classificação das anomalias e definição das prioridades de intervenção;
• execução da manutenção preventiva ou corretiva por profissionais habilitados;
• validação posterior para verificar a condição do componente após a intervenção;
• atualização do histórico do ativo e do plano de manutenção.

A termografia não substitui o reparo de uma conexão, a substituição de um componente, ensaios específicos ou outras verificações necessárias.

Ela fornece evidências para apoiar a decisão técnica e pode indicar onde uma investigação complementar deve ser realizada.

Relação com conformidade e sistemas elétricos

A avaliação pode ser integrada a iniciativas de adequação à NR-10, inspeções de instalações elétricas, manutenção de sistemas de aterramento e verificações relacionadas ao SPDA.

Em instalações de média tensão, subestações e grandes consumidores de energia, o escopo deve levar em conta a arquitetura do sistema, os pontos de distribuição, os equipamentos críticos, o acesso e as condições operacionais.

Essa integração também ajuda a evitar uma visão isolada do ponto quente.

Uma anomalia térmica pode estar relacionada a mau contato, sobrecarga, desequilíbrio, condição de conexão ou outro fator que precisa ser analisado no contexto do circuito e do equipamento.

Por isso, a imagem deve ser interpretada junto com informações sobre carga, ambiente, histórico e funcionamento do sistema.

O que confirmar antes da contratação

Antes de solicitar o serviço, é recomendável alinhar com o prestador:

• quais áreas, painéis, quadros, barramentos, cabos e equipamentos estarão no escopo;
• quais condições de operação estarão disponíveis durante a inspeção;
• se a vistoria será presencial ou remota e quais informações deverão ser fornecidas;
• quais instrumentos serão utilizados e se estão calibrados;
• como serão tratadas as limitações de acesso, segurança e visibilidade dos componentes;
• qual será o formato do registro fotográfico e do laudo técnico;
• como serão classificadas as anomalias e apresentadas as recomendações;
• quais avaliações complementares podem ser necessárias após a análise.

A possibilidade de realizar uma vistoria dinâmica não significa autorização automática para acessar qualquer equipamento energizado.

A atividade depende de avaliação de risco, controle de acesso, procedimentos compatíveis, uso dos equipamentos de proteção aplicáveis e atendimento às exigências de segurança.

Quando houver risco incompatível com a atividade, a estratégia deve ser revista por profissional responsável.

Como a WV Elétrica pode participar desse planejamento

A WV Elétrica e Serviços Ltda atua desde 2018 com engenharia elétrica e oferece inspeção termográfica para instalações corporativas e industriais, condomínios e instituições em nível nacional.

Conforme as condições técnicas e operacionais definidas para cada demanda, o serviço pode ser entregue presencialmente ou de forma remota.

A empresa informa trabalhar com equipe habilitada conforme NR-10 e NR-35, instrumentos calibrados e análise das imagens para identificação, classificação e recomendação de correções.

O serviço inclui registro fotográfico e emissão de laudo analítico com os pontos críticos encontrados e orientações de manutenção, conforme o escopo definido.

Na contratação, a transparência sobre condições de operação, limites de acesso, documentação disponível e objetivo da inspeção é essencial.

A WV Elétrica também conta com suporte técnico de parceiros informados em seu contexto, como SPEM e CRE Engenharia, quando aplicável à estrutura de atendimento.

Para definir a modalidade, o escopo e as condições técnicas da avaliação, o interessado deve consultar diretamente a WV Elétrica.

Perguntas frequentes

O que é inspeção termográfica?

A inspeção termográfica utiliza uma câmera termográfica para identificar aquecimentos anormais em componentes elétricos, como painéis, quadros, conexões, barramentos, cabos e equipamentos.

A análise apoia a manutenção preditiva, mas deve ser interpretada por profissional habilitado.

A inspeção termográfica precisa desligar os equipamentos?

Nem sempre.

A vistoria pode ser realizada durante a operação quando as condições de segurança, acesso e carga permitirem.

A possibilidade de inspecionar um sistema energizado depende da avaliação de riscos, dos procedimentos aplicáveis e da conformidade com a NR-10 e outras normas pertinentes.

Quais problemas podem ser encontrados?

A termografia pode revelar aquecimentos anormais associados a mau contato, sobrecarga, conexões inadequadas ou outras condições que exigem análise técnica.

Um ponto quente não confirma sozinho uma falha: temperatura, carga, emissividade, reflexão, ambiente e histórico do equipamento precisam ser considerados.

A termografia substitui a manutenção elétrica?

Não.

A inspeção termográfica é uma ferramenta de manutenção preditiva que ajuda a priorizar investigações e intervenções.

Ela não substitui reparos, inspeções visuais, ensaios, adequações normativas, manutenção preventiva ou manutenção corretiva quando essas medidas forem necessárias.

O que é entregue ao final da inspeção?

O serviço pode incluir a análise das imagens térmicas, a classificação das anomalias, o registro fotográfico e a emissão de laudo técnico com recomendações de correção e manutenção.

O conteúdo deve refletir as evidências encontradas, as condições observadas e as limitações da avaliação.

Quem pode contratar uma inspeção termográfica?

A solução pode ser considerada por indústrias, empresas, estabelecimentos comerciais, condomínios, instituições, grandes consumidores de energia, subestações e instalações de média e alta tensão.

O escopo deve ser definido conforme a criticidade dos ativos, o regime de operação e os riscos da instalação.

Como solicitar o serviço de inspeção termográfica?

O interessado pode consultar a WV Elétrica para definir o escopo, os componentes a serem avaliados, as condições técnicas e a modalidade de atendimento.

A empresa informa que presta o serviço em nível nacional, com possibilidade de entrega presencial ou remota, conforme a operação e os requisitos de segurança.
