O que envolve a montagem de uma subestação elétrica?

A montagem de subestação elétrica é uma atividade de engenharia que organiza equipamentos, conexões, proteção e sistemas de segurança para permitir a distribuição de energia em média ou alta tensão.

Ela pode atender indústrias, condomínios, instituições, estabelecimentos comerciais e outros grandes consumidores de energia que dependem de uma entrada elétrica de maior porte.

Mais do que instalar um transformador em uma cabine primária, o processo precisa considerar a demanda prevista, as características da instalação, a capacidade dos equipamentos, a seletividade da proteção, o sistema de aterramento, a acessibilidade para inspeções, os riscos operacionais e a documentação técnica.

Entre os principais componentes estão transformadores, disjuntores, barramentos, chaves seccionadoras, isoladores, para-raios e dispositivos associados à proteção e ao controle do sistema.

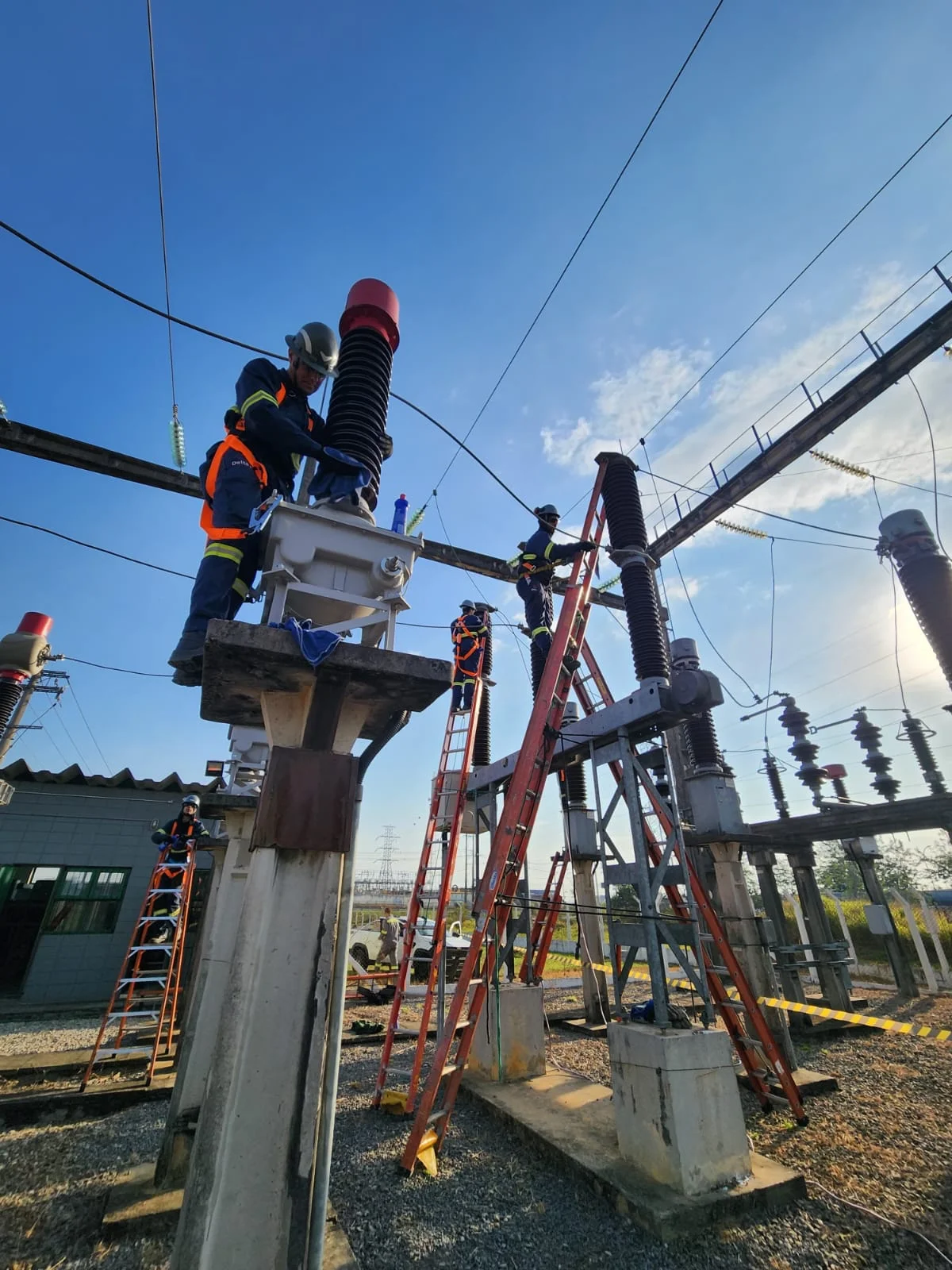

Principais etapas da montagem

1. Levantamento técnico: análise da demanda, das características do local, da infraestrutura existente, das condições de acesso e dos requisitos de operação.
2. Elaboração ou validação do projeto: definição do arranjo elétrico, dos equipamentos, das proteções, dos condutores, dos barramentos, do aterramento e dos critérios de segurança.
3. Especificação dos equipamentos: seleção técnica de transformadores, disjuntores, chaves seccionadoras, para-raios, isoladores e demais componentes compatíveis com a instalação.
4. Preparação do local: verificação da base, dos espaços de circulação, da ventilação, da sinalização, da acessibilidade e das condições necessárias para a instalação e a manutenção.
5. Instalação e conexões: montagem física dos equipamentos, execução das conexões, organização dos cabos e barramentos, identificação dos circuitos e integração com o sistema de aterramento.
6. Inspeções e ensaios aplicáveis: conferência visual e funcional, verificação de conexões, medições e testes compatíveis com o escopo, os equipamentos e os requisitos técnicos do projeto.
7. Comissionamento: avaliação integrada do funcionamento, da atuação dos dispositivos de proteção, da identificação dos circuitos e das condições de liberação para operação.
8. Documentação técnica: consolidação de registros, medições, evidências fotográficas, resultados dos ensaios, recomendações e responsabilidades técnicas aplicáveis.

A montagem física, o comissionamento e a manutenção preventiva são etapas diferentes, mas complementares.

A montagem instala e interliga os componentes; o comissionamento verifica se o conjunto atende às condições previstas; e a manutenção preventiva acompanha a instalação durante a operação, buscando identificar anomalias antes que se agravem.

Por isso, a entrega segura depende de um processo integrado, e não apenas da conclusão da instalação dos equipamentos.

Atenção: serviços em instalações de média e alta tensão devem ser planejados e executados por profissionais habilitados, com análise de riscos, procedimentos de desenergização, bloqueio e etiquetagem quando aplicáveis, além do atendimento à NR-10, à NR-35 nos trabalhos em altura e às normas técnicas pertinentes.

A definição dos ensaios, dos métodos de montagem e dos critérios de liberação deve considerar o projeto e as condições reais da instalação.

A WV Elétrica e Serviços LTDA atua desde 2018 com engenharia elétrica, manutenção, inspeções, laudos e adequações normativas em instalações de média e alta tensão.

Sua abordagem destaca o rigor técnico, a segurança jurídica e operacional e o atendimento a grandes consumidores de energia.

Na avaliação de uma montagem ou de uma cabine primária existente, a análise deve ser feita conforme as características específicas do sistema, sem substituir a inspeção presencial e a documentação elaborada por profissional responsável.

Após a montagem, é recomendável estruturar um plano de acompanhamento que contemple inspeções visuais e funcionais, limpeza técnica, verificação de conexões, termografia e ensaios elétricos aplicáveis.

Para aprofundar esse tema, consulte também o conteúdo sobre manutenção preventiva em cabine primária, relacionando a instalação inicial à continuidade segura da operação.

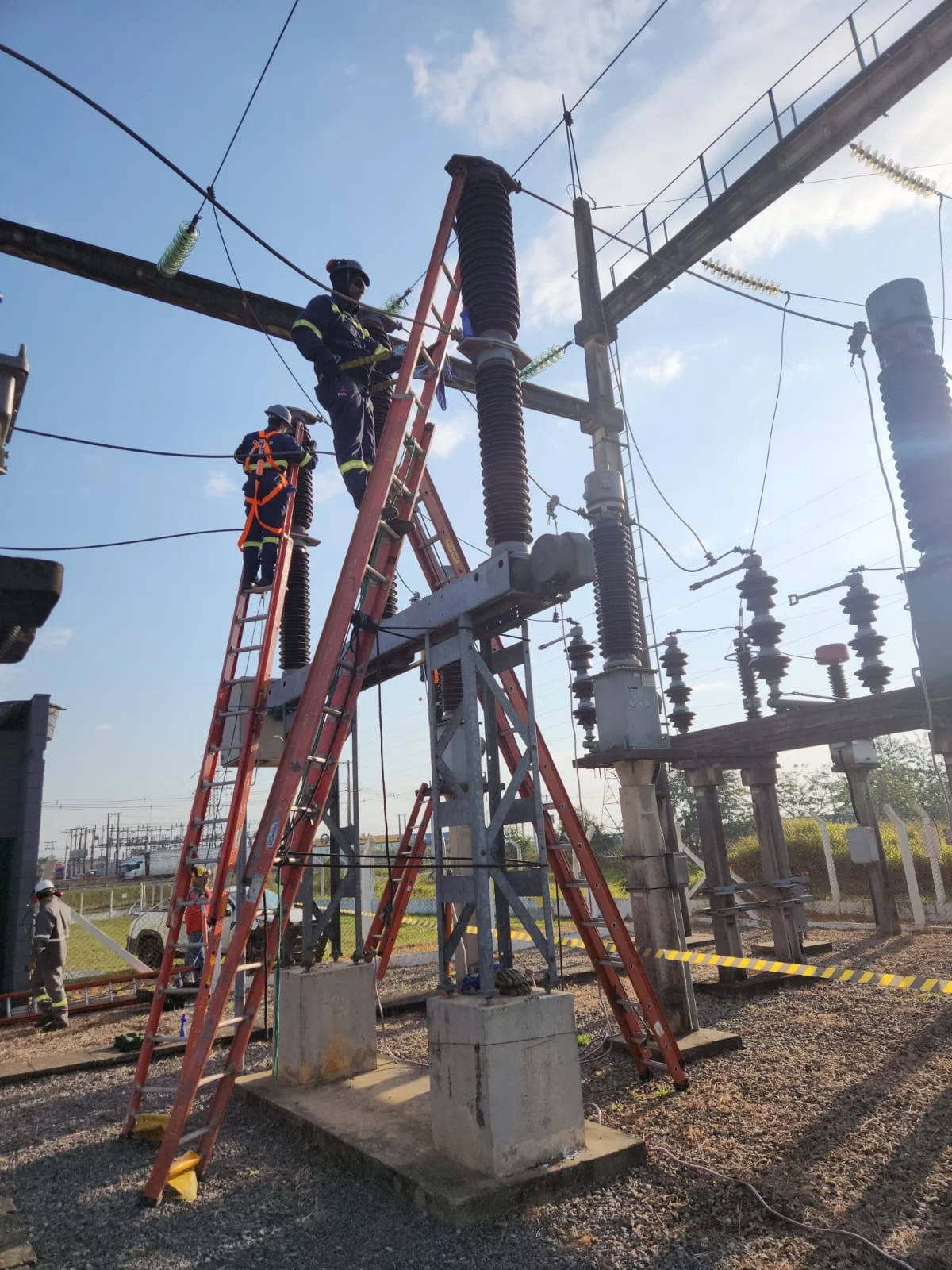

Etapas técnicas, normas e segurança na execução

A montagem de subestação elétrica não se resume à instalação de transformadores, disjuntores e barramentos.

A execução segura depende da integração entre projeto elétrico, análise da demanda, proteção, seletividade, aterramento, controle de riscos, inspeções, ensaios aplicáveis, comissionamento e documentação técnica.

Em instalações de média tensão, uma falha de planejamento pode comprometer a segurança das pessoas, a integridade dos equipamentos e a continuidade operacional de indústrias, condomínios, hospitais, shoppings e outros grandes consumidores de energia.

Checklist das etapas de execução

1. Análise do projeto e da demanda: verificar as características da instalação, o perfil de consumo, os níveis de tensão, a capacidade dos equipamentos, a coordenação da proteção e os requisitos de acessibilidade e operação.
2. Preparação do local: conferir as condições civis e elétricas da área, os espaços de circulação, a ventilação, a sinalização, o acesso controlado e as condições para movimentação e posicionamento dos equipamentos.
3. Instalação dos equipamentos: posicionar e fixar transformadores, relés, disjuntores, chaves seccionadoras, isoladores, para-raios e demais componentes previstos no projeto.
4. Execução de conexões e barramentos: realizar as interligações conforme os desenhos técnicos, observando identificação, sequência, torque aplicável, afastamentos e integridade das conexões.
5. Implantação ou verificação do sistema de aterramento: confirmar a continuidade dos condutores, as conexões equipotenciais e a integração dos equipamentos ao sistema de aterramento previsto.
6. Identificação e sinalização: identificar circuitos, equipamentos, dispositivos de manobra e áreas de risco para facilitar a operação, a manutenção e a resposta a emergências.
7. Inspeções visuais e funcionais: procurar danos, desalinhamentos, sujeira, sinais de aquecimento, folgas, corrosão, interferências e condições que possam afetar o desempenho ou a segurança.
8. Ensaios elétricos aplicáveis: selecionar e executar as medições compatíveis com o projeto, os equipamentos e as condições da instalação, mantendo o registro dos instrumentos e dos resultados obtidos.
9. Verificação funcional e comissionamento: confirmar a atuação dos comandos, intertravamentos e dispositivos de proteção, além da coerência entre a instalação executada e a documentação técnica.
10. Organização da documentação: reunir registros de inspeção, medições, evidências fotográficas, não conformidades, recomendações e responsabilidades técnicas aplicáveis.

Segurança antes e durante a execução

A segurança deve ser definida antes do início dos trabalhos, e não apenas durante a intervenção.

O planejamento deve considerar os riscos de choque elétrico, arco elétrico, energização inesperada, movimentação de cargas e trabalho em altura quando aplicável.

Também é necessário estabelecer uma sequência de desligamento programado, delimitar a área, controlar o acesso e confirmar as condições reais da instalação.

O procedimento de LOTO, com bloqueio e etiquetagem, ajuda a impedir que um circuito isolado seja religado indevidamente.

Sua aplicação deve estar integrada à identificação dos pontos de seccionamento, à confirmação da ausência de tensão e às demais etapas previstas nos procedimentos de segurança.

A NR-10 deve ser considerada nas atividades com eletricidade, enquanto a NR-35 deve ser observada quando houver trabalho em altura.

A seleção de medidas de controle, equipamentos de proteção e procedimentos deve ser feita por profissionais habilitados e de acordo com a análise de riscos do serviço.

Risco ou condição
Controle a considerar

Contato com partes energizadas
Planejamento do desligamento, seccionamento, bloqueio, etiquetagem e confirmação da ausência de tensão

Arco elétrico
Avaliação do risco, delimitação da área, procedimentos adequados e utilização dos recursos de proteção definidos para a atividade

Religamento não autorizado
Aplicação de LOTO, controle das chaves e comunicação formal entre os envolvidos

Queda durante atividade em altura
Planejamento específico, acesso adequado e atendimento aos requisitos aplicáveis da NR-35

Falha ou leitura inadequada em ensaios
Uso de instrumentos compatíveis, verificação das condições de medição e registro dos resultados

Perda de rastreabilidade
Identificação dos equipamentos, registros fotográficos, documentação das medições e atualização dos documentos técnicos

Por que a conformidade não termina na instalação

Uma instalação pode estar fisicamente montada e ainda exigir verificações importantes antes de ser colocada em operação.

O comissionamento confronta o que foi executado com o projeto e busca evidências de que os equipamentos, conexões, comandos, proteções e intertravamentos estão coerentes com a finalidade prevista.

Já os ensaios elétricos aplicáveis fornecem medições que complementam a inspeção visual e funcional.

Essa rastreabilidade é relevante porque permite relacionar cada evidência ao equipamento, ao ponto de medição e à condição encontrada no momento da avaliação.

Instrumentos calibrados via RBC, registros fotográficos e relatórios organizados contribuem para uma análise técnica mais consistente.

Ainda assim, a escolha dos ensaios, dos critérios de aceitação e da necessidade de correção depende das características do sistema, dos documentos disponíveis e da avaliação de um profissional habilitado.

A documentação pode incluir projeto e diagramas atualizados, registros de inspeção, resultados de ensaios, identificação de não conformidades, recomendações, evidências fotográficas e a responsabilidade técnica aplicável.

No contexto da WV Elétrica e Serviços LTDA, a empresa informa atuar desde 2018 em engenharia elétrica, instalações, inspeções, laudos e adequações normativas.

Também informa contar com equipe habilitada em NR-10 e NR-35, utilizar instrumentos calibrados via RBC, aplicar procedimentos de LOTO e emitir relatório técnico fotográfico chancelado com ART pelo CREA-SP.

Essas informações descrevem a metodologia e os recursos declarados pela empresa, mas não substituem uma avaliação específica da instalação.

Perguntas frequentes

Quais normas devem ser consideradas na montagem de uma subestação elétrica?

A avaliação deve considerar a NR-10, a NR-35 quando houver trabalho em altura, as NBRs e demais normas técnicas aplicáveis ao projeto, aos equipamentos, às instalações de média tensão, ao aterramento, à proteção e à documentação.

A relação exata depende das características da subestação, do tipo de intervenção e dos requisitos legais e técnicos vigentes.

Por que o comissionamento é importante?

Porque ele verifica, por meio de inspeções, testes e registros, se a instalação executada corresponde ao projeto e se os comandos, proteções, intertravamentos e equipamentos apresentam condições compatíveis com a operação prevista.

Sem essa etapa, a montagem física não oferece, por si só, evidência suficiente de conformidade funcional.

Uma avaliação remota é suficiente para aprovar a montagem?

Não.

Fotos e documentos podem apoiar uma análise preliminar, mas não substituem a inspeção presencial, as medições e os ensaios aplicáveis realizados por profissionais habilitados.

A conclusão técnica depende das condições reais da instalação e da documentação disponível.

Que documentos devem ser gerados?

Devem ser reunidos os documentos relacionados ao projeto, às inspeções, às medições, aos ensaios aplicáveis, às evidências fotográficas, às não conformidades e às recomendações.

Quando aplicável, também deve ser formalizada a responsabilidade técnica correspondente, como a ART.

Para avaliar uma montagem ou identificar necessidades de adequação, é recomendável solicitar uma análise técnica da instalação.

A WV Elétrica também atua com laudos, inspeções e adequações à NR-10, além de serviços relacionados a instalações de média e alta tensão.

Manutenção preventiva após a montagem e continuidade operacional

A montagem de subestação elétrica não encerra o cuidado com a instalação.

Depois da entrada em operação, a manutenção preventiva da subestação e da cabine primária deve acompanhar as características do sistema, o histórico de ocorrências, as condições de carregamento e a orientação técnica aplicável.

Essa rotina ajuda a identificar anomalias antes que evoluam para falhas, organiza intervenções programadas e contribui para reduzir a exposição a riscos operacionais, patrimoniais e humanos, sem representar promessa de eliminação de desligamentos ou ocorrências.

Checklist de verificação pós-montagem

A avaliação deve ser conduzida por profissionais habilitados, com procedimentos de segurança compatíveis com a atividade e registros que permitam rastrear as condições encontradas.

Conforme o escopo e as características da instalação, a manutenção preventiva pode contemplar:

• inspeção visual e funcional da cabine primária e dos equipamentos de média tensão;
• limpeza técnica dos compartimentos e componentes, quando aplicável;
• inspeção e reaperto de conexões, respeitando os critérios técnicos do equipamento;
• verificação de barramentos, isoladores, disjuntores e chaves seccionadoras;
• avaliação de transformadores, para-raios, conexões e sistema de aterramento;
• inspeção termográfica para identificação de aquecimentos anormais, quando tecnicamente aplicável;
• realização de ensaios elétricos aplicáveis e registro das medições;
• conferência das condições de identificação, proteção, acesso e organização da instalação;
• análise de anomalias que possam exigir manutenção corretiva ou investigação complementar.

A periodicidade não deve ser definida apenas por um calendário genérico.

Ela precisa considerar o tipo de instalação, o regime de operação, o ambiente, o histórico de manutenção, as recomendações técnicas dos equipamentos e os requisitos normativos aplicáveis.

Uma avaliação técnica pode indicar quais verificações são pertinentes e como priorizar eventuais intervenções.

Por que o relatório técnico é parte da manutenção

O relatório técnico detalhado transforma a inspeção em um registro útil para a gestão da instalação.

Ele pode reunir medições, evidências fotográficas, condições observadas, componentes avaliados, ensaios realizados e recomendações técnicas.

Além de apoiar a tomada de decisão, essa documentação facilita a comparação entre inspeções, a programação de correções e a rastreabilidade das condições da cabine primária.

Na WV Elétrica, o serviço de manutenção preventiva e corretiva em cabine primária inclui inspeções, ensaios elétricos aplicáveis, termografia e emissão de relatório técnico detalhado.

A empresa informa utilizar instrumentos calibrados via RBC, contar com equipe habilitada em NR-10 e NR-35 e aplicar procedimentos de LOTO para desligamentos programados e execução segura dos serviços.

A documentação pode incluir relatório técnico fotográfico chancelado com ART pelo CREA-SP, conforme o escopo contratado e a responsabilidade técnica aplicável.

A WV Elétrica também conta com apoio técnico de SPEM e CRE Engenharia, conforme o contexto informado.

Perguntas frequentes sobre manutenção após a montagem

Quando iniciar a manutenção preventiva de uma subestação?

A manutenção deve ser planejada desde a entrada em operação e ajustada às características da instalação, ao histórico operacional, às orientações técnicas aplicáveis e às condições observadas nas inspeções.

A definição da periodicidade exige avaliação profissional, não sendo adequado adotar um intervalo único para todas as subestações.

A manutenção preventiva substitui a manutenção corretiva?

Não.

A manutenção preventiva busca identificar e tratar condições anormais antes que se agravem, enquanto a manutenção corretiva é indicada quando uma falha, defeito ou não conformidade já foi identificada.

Os dois tipos de intervenção podem fazer parte de uma estratégia de gestão da cabine primária.

Quais componentes devem ser avaliados?

A avaliação pode abranger barramentos, isoladores, disjuntores, chaves seccionadoras, transformadores, para-raios, conexões e sistema de aterramento, além das condições gerais da cabine.

O escopo efetivo depende do projeto, dos equipamentos instalados, dos riscos identificados e dos ensaios aplicáveis.

A termografia e os ensaios elétricos são sempre obrigatórios?

A necessidade e a extensão desses procedimentos dependem das características da instalação, dos requisitos técnicos aplicáveis, das condições de segurança e do objetivo da inspeção.

A seleção deve ser feita por profissional habilitado, com instrumentos adequados e registros que permitam interpretar os resultados.

Para organizar a continuidade operacional, gestores industriais, responsáveis por facilities, síndicos e administradores prediais podem solicitar uma avaliação técnica da subestação e da cabine primária.

A análise deve considerar manutenção preventiva, manutenção corretiva, inspeções, laudos e adequações à NR-10, além dos serviços aplicáveis a instalações de média e alta tensão.
